Как правильно выбрать вытяжной шкаф для лаборатории
Обычная сцена: в новый химический класс завезли реактивы, а вытяжки еще нет. Эксперименты встали, сроки поджимают. Хочется «взять что-то типовое и закрыть вопрос», но это как раз тот случай, когда поспешность стоит дорого.

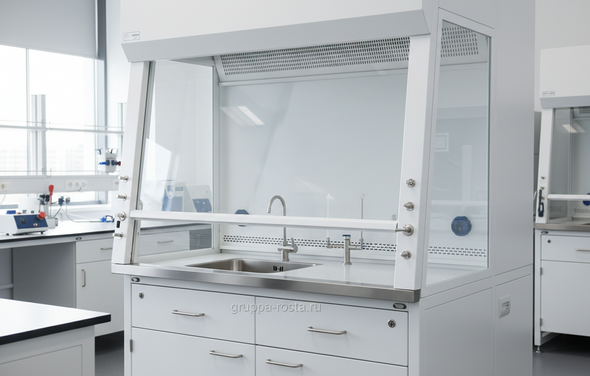

Начинают не с каталога, а с процессов. Какие вещества, в каких объемах, при какой температуре и длительности контакта? Нужны ли газ, вода, вакуум, розетки внутри? Если по-простому: вытяжной шкаф — это не просто «короб с вентилятором», а узел технологической цепочки, который должен безопасно уносить пары, защищать сотрудника и выдерживать химию, тепло, механические нагрузки. От этого рождения ТЗ зависят габариты (1200/1500/1800 мм и выше), тип вытяжки (канальная или рециркуляционная), материал столешницы и облицовки, а также требования к вентиляции здания.
Дальше — помещение. Запас по электрике, месту под воздуховоды, возможность вывода шахты, шумовые ограничения. В реальности «узким местом» часто оказывается не сам шкаф, а трасса до кровли и согласование с эксплуатирующей организацией. Под это надо сразу закладывать сроки и бюджет.
И третье — эксплуатация и сервис. Сколько смен, кто будет менять предварительные и угольные фильтры (если они есть), как организован контроль скорости приточного потока на рабочем проеме. Часто это видно сразу: если не предусмотрен прибор контроля/сигнализации скорости, шкаф превращается в «черный ящик». Перед тем как купить вытяжной шкаф лабораторный, утвердите чек-лист запуска и обслуживания — это банально снижает аварийность и расходы.
Ключевые характеристики и материалы вытяжных шкафов
Инженер открывает паспорт и смотрит первое: «лабораторный вытяжной шкаф характеристики». Тут важен не только паспорт — важен здравый смысл. Рабочее окно, скорость потока, освещенность, шум, стойкость материалов, опции коммуникаций.
Базовые технические параметры обычно включают: расчетную фронтальную скорость воздуха 0,4–0,6 м/с при рабочем проеме; производительность вытяжки, согласованную с вентсистемой (обычно сотни м³/ч, для больших шкафов — свыше 1000 м³/ч); рабочее окно из закаленного стекла с противовесом; освещенность зоны 300–750 лк; уровень шума порядка 55–65 дБА; электрозащиту и заземление. Важный момент — доступность сервисных люков и герметичность швов: утечки воздуха бьют по безопасности и по счетчику электроэнергии вентустановки.
Материалы и варианты столешниц подбирают под химию и температуру: фенолформальдегидная плита (HPL, Trespa TopLab) — универсальный «рабочий конь» для органики и солей; керамика/керамогранит — для высоких температур и абразива; полипропилен (PP) — для неорганических кислот и щелочей; нержавеющая сталь AISI 304/316 — для водяного пара, термических операций; специальные решения под перхлорную кислоту с системой промывки канала. Корпус — сталь с порошковым покрытием или полностью PP для «жесткой» химии. Если по-простому: чем агрессивнее среда, тем инертнее должны быть материалы, иначе ремонт удвоит изначальную экономию.
- Канальная (ducted) вытяжка — подключение к зданию, лучший вариант для широкого спектра реагентов.
- Рециркуляционная (ductless) — с адсорбционными/комбинированными фильтрами, когда нельзя вывести шахту; ограничена перечнем веществ и требует регулярной замены фильтров.
- Опции: песчаная ванна/муфель внутри, мойка и трап, газ/вода/вакуум, искрозащищенное исполнение электрики для ЛВЖ.
Требования, нормы и ГОСТы для лабораторных вытяжек
Проектировщик открывает нормативку, потому что без нее приемка не состоится. Формальные «галочки» здесь — вопрос безопасности людей и юридической чистоты эксплуатации.
Ключевая отсылка на рынке — требования к вытяжным шкафам ГОСТ: действует серия ГОСТ Р EN 14175 «Шкафы вытяжные» (методы испытаний, безопасность, контроль удержания и т. д.). Плюс общестроительные и инженерные документы: СП 60.13330 «Отопление, вентиляция и кондиционирование» (расходы, кратности, подключения), Правила по охране труда при работе с химическими веществами, санитарные нормы к предельно допустимым концентрациям (для выбора фильтрации/канальности). Для электрооборудования — ТР ТС 010/2011; для взрывоопасных зон — профильные регламенты и исполнение Ex при необходимости.
Типовые эксплуатационные требования включают: стабильную фронтальную скорость (часто 0,5 м/с как ориентир), контроль/сигнализацию падения скорости, освещенность рабочей зоны, защиту пользователя при характерных сценариях (прохождение человека перед проемом, быстрое открытие створки). В реальности проверяют не только паспорт — делают замеры анемометром, дымовые тесты на удержание, смотрят на подтекания через стыки и отверстия.
Что важно предусмотреть в ТЗ и проекте: категорирование помещения, требуемую автономность вентиляции вытяжек от общеобменной, материалы воздуховодов (ПВХ/PP для агрессивных сред), коррозионную стойкость вентиляторов, шумоглушение, доступ для обслуживания фильтров и клапанов, заземление и УЗО. И да — перечень допустимых веществ для рециркуляционных решений должен быть утвержден письменно, иначе риски лягут на эксплуатанта.
Вытяжной шкаф цена: факторы формирования стоимости
Финансовый контролер смотрит в смету и спрашивает: почему два на вид одинаковых шкафа отличаются по цене вдвое? Ответ в комплектации, материалах, вентиляции и логистике.
На итоговую «вытяжной шкаф цена» влияют: габарит (1200/1500/1800/«walk-in»), тип (канальная/рециркуляционная), материал корпуса и столешницы, коммуникации (газ, вода, вакуум, раковина), автоматика и индикация, а также воздуховоды, вентилятор, шумоглушители, оголовок на кровле. Существенную долю добавляют доставка, подъем, монтаж и пусконаладка. Важно понимать: «вытяжной шкаф для лаборатории цена» в прайсе производителя чаще без учета венттрассы и кровельных работ.
Ниже — ориентиры по рынку РФ (НДС не включен). Это не оферта, но реалистичные вилки для планирования бюджета.
| Тип/исполнение | Размер (Ш), мм | Материалы рабочей зоны | Тип отвода | Ориентир цены, ₽ | Комментарий |
|---|---|---|---|---|---|
| Базовый стальной, HPL-столешница | 1200 | Сталь с порошковым покрытием, HPL | Канальный | 150 000 – 230 000 | Без вентилятора и воздуховодов |
| Базовый стальной, HPL-столешница | 1500 | Сталь + HPL | Канальный | 190 000 – 290 000 | Популярная комплектация |
| Универсальный, керам. столешница | 1500–1800 | Сталь + керамика | Канальный | 260 000 – 420 000 | Для температур/абразива |
| Химически стойкий PP-корпус | 1200–1500 | Полипропилен (PP) | Канальный | 280 000 – 480 000 | Кислоты/щелочи |
| Рециркуляционный с фильтрами | 1000–1500 | Сталь/PP + HPL | Без канала | 220 000 – 380 000 | Фильтры: 40 000 – 120 000/год |
| Под перхлорную кислоту (wash-down) | 1500 | Нерж./PP, керамика | Канальный | 380 000 – 650 000 | Система промывки канала |
| Искрозащищенное исполнение (Ex) | 1500 | Сталь + HPL/керамика | Канальный | 340 000 – 560 000 | Ex-фурнитура и электрика |
| Напольный «walk-in» | 1800–2400 | Сталь/PP | Канальный | 520 000 – 900 000 | Под крупное оборудование |
Дополнительно закладывайте: вентилятор канальный 35 000 – 120 000 ₽; воздуховоды и монтаж трассы 60 000 – 250 000 ₽ (зависит от длины/материала/кровли); пусконаладка и замеры 25 000 – 60 000 ₽; доставка и подъем 15 000 – 70 000 ₽ по региону. Для рециркуляционных моделей — эксплуатационные расходы на замену фильтров и поверку датчиков.
И да, скидки у производителей/дилеров начинаются от 5–10% на тиражи от 3–5 ед., а нестандарт по материалам/окнам добавляет 15–30% к базе. Проверяйте состав поставки: иногда «выгодная» цена — без тумб, кранов, сифона и даже без подсветки.
Монтаж, логистика и сроки установки вытяжного шкафа
Шкаф приехал на объект, но в дверной проем он не заходит. Такое случается. Поэтому логистику просчитывают вместе с инженером и прорабом еще на стадии заказа.
Сроки по рынку: производство стандартного изделия 2–4 недели, PP/Ex и нестандарт — 5–8 недель. Доставка по городу — 1–3 дня, межрегиональная — 5–12 дней. Монтаж самого шкафа — 3–6 часов, подключение коммуникаций — еще 4–8 часов, прокладка воздуховодов со сквозным проходом кровли — 1–3 дня, пусконаладка и протоколы замеров — 1 день. Важный момент — доступ к месту установки: лифты, повороты коридоров, высота проемов, окно для завоза краном. На СНиП и технику безопасности кровельных работ времени уходит больше, чем обычно планируют.
- До завоза: трассы, электрика и запорная арматура готовы, проемы проверены по габаритам упаковки.
- Во время монтажа: разметка и выверка по уровню, герметизация примыканий, подключение к шине заземления.
- После: замер скорости на проеме, дымовой тест, проверка сигнализации, акт скрытых работ и протоколы пНР.
Типичные ошибки при выборе и эксплуатации: рекомендации
Самая распространенная ошибка — «берем дешевле, остальное додумаем на месте». Потом выясняется, что химия «ест» покрытие, а вентиляция не тянет. Исправлять дороже, чем сделать правильно.
Что еще встречается: рециркуляционный шкаф берут под вещества, которые нельзя фильтровать; забывают про шум и ставят вентилятор в лаборатории; не закладывают сервисные люки на поворотах воздуховодов; не настраивают автоматику контроля скорости и работают «на глаз». В реальности это приводит к простоям, штрафам и браку. Простые регламенты и чек-листы решают половину проблем.
- Неясная химия процессов — запросите МСДС/Паспорта безопасности и согласуйте материалы столешницы и канала.
- Недостаточная вытяжная производительность — считайте баланс с общеобменной, ставьте дроссели/клапаны регулирования.
- Отсутствие контроля скорости — добавьте датчик/индикатор с порогами тревоги, обучите персонал.
- Экономия на воздуховодах — для кислот используйте ПВХ/PP, а не «черный» металл; не забывайте о промывке для HClO₄.
- Сервис «по остаточному принципу» — плановая проверка раз в 6–12 месяцев, журналы замеров и замена фильтров по регламенту.
И последнее: перед тем как купить вытяжной шкаф лабораторный, сверяйте ТЗ с проектом вентиляции и планом БХР. Это экономит неделю нервов на приемке и годы спокойной эксплуатации.
