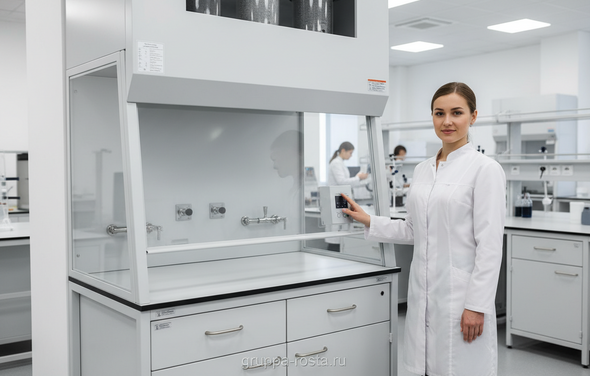

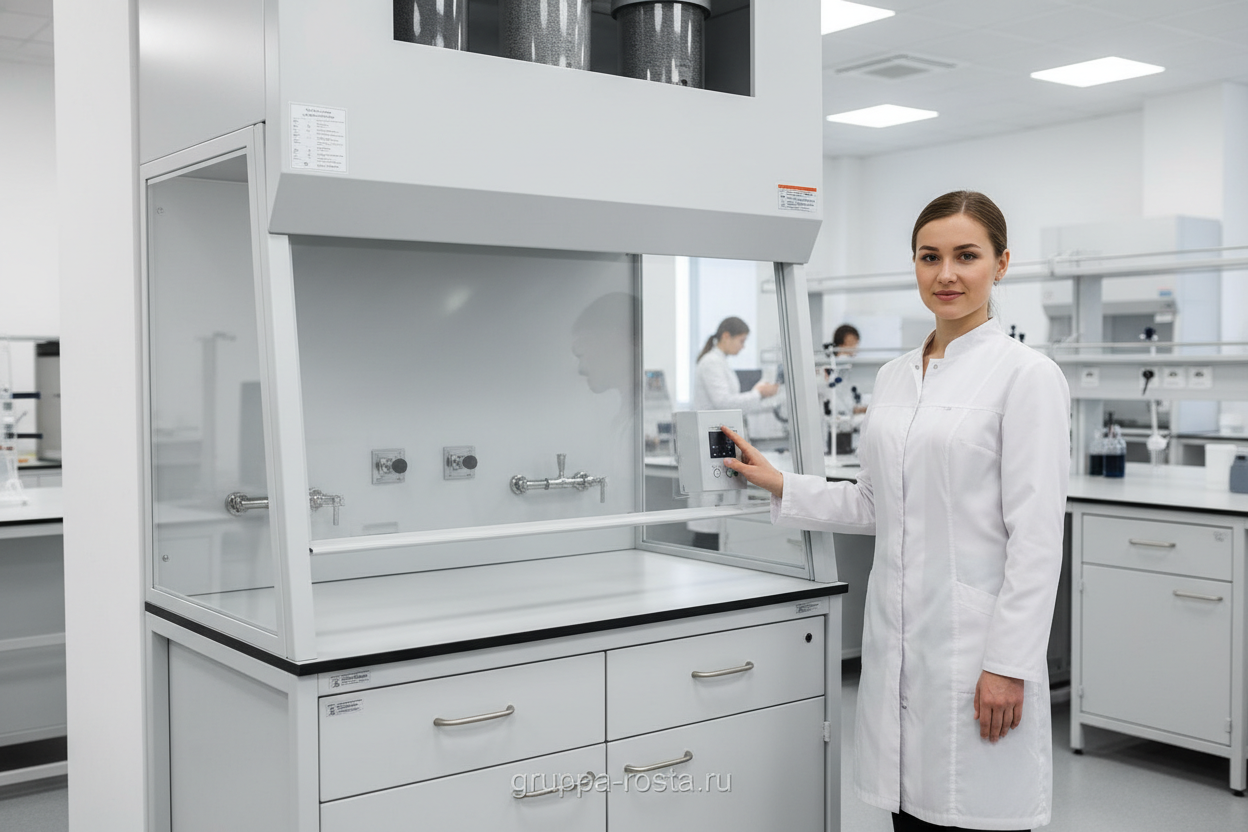

Вытяжной шкаф с фильтрацией Для лаборатории

Преимущества вытяжных шкафов с фильтрацией

Ситуация знакомая: помещение есть, ремонт идет, а централизованной вытяжки нет и не будет. Работать нужно вчера. Здесь спасает вытяжной шкаф с фильтрацией — подключил к розетке, выставил режим, начал опыт.

Главное преимущество — независимость от воздуховодов и согласований с эксплуатацией здания. Нет потерь тепла и холода через шахту, экономится энергия и бюджет. Перенастроить лабораторию можно за день: переместить оборудование, поменять конфигурацию столов, а шкаф поставить там, где безопасно и удобно пользователю. В реальности это особенно критично для арендуемых площадей и временных лабораторий пилотных производств.

Второй плюс — предсказуемость локальной защиты. Современные шкафы держат стабильную скорость фронтального потока, следят за состоянием фильтров, подают тревогу при закрытой/открытой створке не по регламенту. Снижается риск распространения запахов и аэрозолей за пределы рабочего объема: соседние рабочие места остаются «чистыми», а персонал — спокойным. Если по‑простому, меньше зависимости от общезданиевой вентиляции — больше контролируемости у самого прибора.

Технические характеристики и виды фильтрации

Один день вы испаряете ацетон, другой — просеиваете порошок оксида. Одинаковый «универсальный» фильтр не сработает идеально, и это часто видно сразу по запаху или пыли на перчатках.

Аэродинамика. Рабочая скорость потока через проем обычно 0,35–0,50 м/с, при которой обеспечивается улавливание без избыточного шума. Регулируемый световой проем, автоматический довод створки, контроль перепада давлений по ступеням фильтрации — базовые функции. Шум — 48–60 дБА на рабочей высоте. Освещение — светодиодное, 600–1000 лк на столешнице. Материалы: корпус — сталь с порошковой эпоксиполиэфирной окраской или полипропилен; рабочая поверхность — эпоксидная смола, керамика, нержавеющая сталь AISI 304/316 либо полипропилен для агрессивных кислот. Важный момент: электрические розетки, газо- и водоарматура должны быть вынесены так, чтобы не нарушать завесу потока.

Фильтры. Типовой каскад: предварительный G4–F7 (пыли), высокоэффективный HEPA H14/ULPA U15 (аэрозоли, пыль, микробиология) и угольный сорбционный модуль (пары и газы). Уголь бывает разный: общий активированный (органические растворители), пропитанный для кислотных газов (HCl, HNO3, SO2), для аммиака/аминов, для формальдегида/альдегидов, для ртути. Эффективность HEPA H14 — 99,995% по MPPS (ГОСТ EN 1822), ресурс сорбента — от 300 до 1200 часов активной работы, дальше — замена. Контроль насыщения — по ΔP, по VOC‑датчику или по наработке часов с поправкой на концентрации.

Управление и безопасность. Датчик фронтальной скорости, аварийная сигнализация при отклонении от уставок, журнал событий, сервисный режим со счетчиком срока фильтра. Питание 220–230 В, заземление, автомат защиты в щите. Для точных весов — антивибрационная столешница и режим «low‑flow» с гладким профилем потока.

Требования, стандарты и сертификаты для шкафов

Приходит аудит по охране труда и первый вопрос — где протоколы испытаний и на какие стандарты опирались при выборе. Бумаги должны лежать рядом с паспортом, а не «где‑то у снабжения».

Нормативка. Требования к вытяжным шкафам ГОСТ формируют через несколько документов: ГОСТ EN 14175 (шкафы вытяжные: безопасность, методы испытаний, в т.ч. удержание паров), ГОСТ 12.1.005‑88 (воздух рабочей зоны: общие санитарно‑гигиенические требования), ГОСТ Р EN 1822 (HEPA/ULPA: классификация и методы контроля), ГОСТ ISO 14644‑1/3 (чистые помещения: классификация и методы испытаний для воздушных систем), а также методика квалификации по ANSI/ASHRAE 110 для проверки герметизации и удержания (трассирующий газ). В реальности заказчики часто требуют также соответствие рекомендациям SEFA 1 (мебель и вытяжные шкафы для лабораторий) и внутренним регламентам ПДК.

Документы соответствия. Для рынка ЕАЭС — декларация ЕАЭС по ТР ТС 010/2011 (безопасность машин и оборудования), при наличии электроники — ТР ТС 004/2011 (низковольтное), ТР ТС 020/2011 (ЭМС). Электробезопасность — ГОСТ IEC 61010‑1. На фильтры — сертификаты по EN 1822/ISO 29463 и протоколы PAO/DOP‑теста. От производителя — паспорт, руководство, протоколы заводских испытаний, перечень совместимых реагентов, расчетная производительность и допустимые концентрации для конкретного картриджа.

Как выбрать и купить: чек‑лист для лаборатории

Картина: в техзадании «растворители + кислоты + немного пыли», помещение небольшое, деньги ограничены. Ошибка — взять «средний» угольный картридж и надеяться, что потянет все.

1. Опишите химпрофиль работ: пары, газы, аэрозоли, пыль, температурный режим. Укажите концентрации и частоту операций.
2. Сопоставьте профиль с типом фильтров: один универсальный или каскад (предфильтр + HEPA + спецсорбент).
3. Выберите материалы корпуса/стола под реагенты (эпоксид, керамика, PP, AISI 316). Проверяйте устойчивость к HF, хлору, щелочам по таблицам химстойкости.
4. Проверьте эргономику: ширина 900/1200/1500/1800 мм, высота проема, доступ к коммуникациям, уровень шума, освещенность.
5. Запросите у поставщика протоколы по EN 14175/ASHRAE 110, сертификаты фильтров EN 1822, расчет ресурса сорбента на ваш профиль.
6. Оцените TCO: стоимость фильтров/год, сервис, простаивание на замену, утилизация опасных отходов.
7. План расстановки: избегайте дверей, сквозняков, приточных решеток на линии фронта, выдерживайте 30–50 см до стен/преград.
8. Проведите приемо‑сдаточные испытания: анемометрия по фронту, дым‑тест, проверка сигнализаций.

Про цены. В сегменте «вытяжные шкафы лабораторные цена» сильно зависит от ширины, состава фильтрации и материалов. Ниже — ориентиры по рынку, чтобы понимать порядок сумм.

Итого: прежде чем искать «вытяжной шкаф с фильтром купить», соберите химпрофиль и запросите расчет ресурса на ваши концентрации. Это быстро убирает 80% рисков и лишних трат. Важный момент — спрашивайте не только прайс, но и стоимость комплекта фильтров и регламент замены на год.

Монтаж, обслуживание и типичные ошибки установки

День запуска. Шкаф стоит, свет горит, а поток рвется — возле двери сквозняк. Пять минут на перестановку сэкономили, а теперь весь день уходит на «почему тянет хуже».

Монтаж. Площадка ровная, выдерживает 200–400 кг, есть заземление и отдельный автомат. Зазор 10–15 см до стены сзади и сверху для забора/рециркуляции, 30–50 см по бокам для сервисного доступа. Не ставьте шкаф на линию прямой струи приточной решетки и напротив двери: фронтальная завеса теряет устойчивость. После установки — анемометрия по сетке проема (минимум 9 точек), дым‑тест, проверка сигнализации и журнал уставок.

Обслуживание. Предфильтр — осмотр раз в месяц, замена по ΔP/засорению. HEPA — ежегодный PAO/DOP‑тест целостности; замена по результатам или регламенту (обычно 12–24 мес). Уголь — по наработке и VOC/ΔP; при интенсивной органике нередко 6–12 мес. Все снятые кассеты с химсорбентами — как опасные отходы, сдача лицензированному оператору. Журналы: сервисные записи, дата и причина замены, ФИО ответственного — это полезно не только для проверок, но и для планирования бюджета.

• Типичные ошибки: установка у двери/прохода и под приточной решеткой — рваная завеса, проскоки паров.
• Неправильный сорбент под реагенты — запах «пробивает», фильтр садится за недели.
• Слишком высокий проем створки — скорость падает ниже 0,3 м/с, теряется удержание.
• Игнорирование герметичности при сервисе — неплотные уплотнения HEPA/угля сводят на нет эффективность.
• Неразделение потоков: хранение реагентов внутри шкафа, захламление рабочей зоны — нарушается аэродинамика.
• Отсутствие утилизации фильтров как опасного отхода — риски штрафов и безопасности.

Передать шкаф в эксплуатацию стоит с чек‑листом: протокол измерения скоростей, результаты дым‑теста, настройки сигнализаций, график ТО на год и контакты сервиса. Если по‑простому, чем яснее регламент — тем меньше простоев и сюрпризов в самый загруженный день.
