вытяжной шкаф лабораторный: как выбрать

Виды и конструкция вытяжных шкафов: классификация и элементы

Технолог наливает растворитель, и стеклянная заслонка ползет вниз. Шум вентилятора ровный, запаха нет — так выглядит нормальная работа вытяжного шкафа в реальности.

Если по-простому, вытяжные шкафы делятся на два больших класса: канальные (удаляют воздух наружу по воздуховоду) и рециркуляционные (очищают через фильтры и возвращают в помещение). Канальные — базовый выбор для большинства химических задач, особенно там, где есть кислоты, аммиак, серосодержащие соединения. Рециркуляционные уместны для ЛОС и временных рабочих мест, но требуют грамотного подбора сорбентов и регулярной замены. Отдельная группа — специализированные: для перхлорной кислоты (с промывкой канала), для радиоизотопов (с металлической столешницей и высокой несущей способностью), для работ с кислотными туманами (полипропиленовый или PVDF‑вкладыш). Часто это видно сразу по материалам и дренажу.

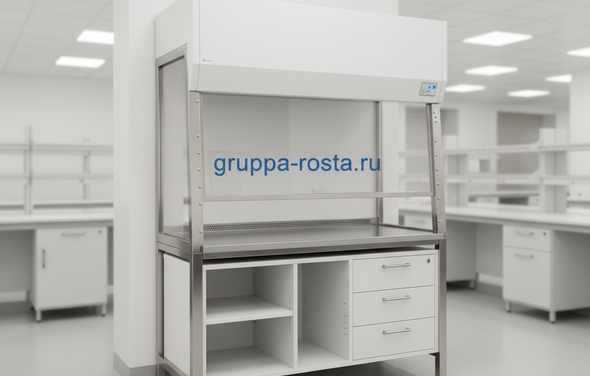

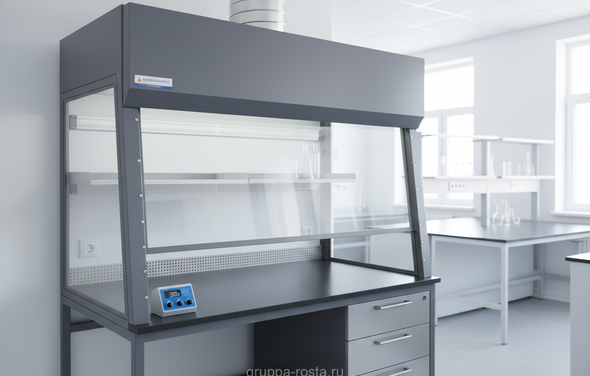

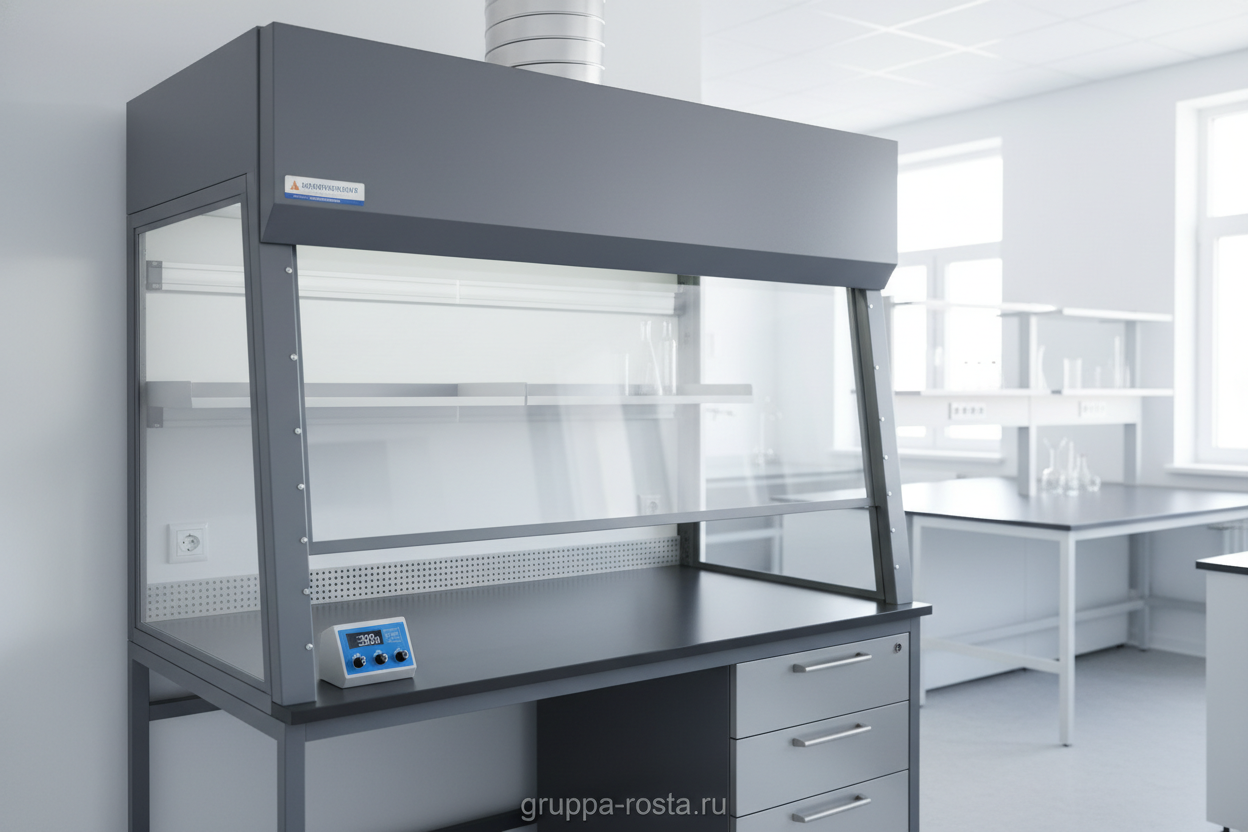

Ключевые элементы конструкции:

• Корпус: сталь с порошковым покрытием или полипропилен; коррозионная стойкость — не декоративная опция, а вопрос ресурса.
• Светопрозрачные ограждения (саш): закаленное стекло или поликарбонат, вертикальный/горизонтальный подъем, противовес, ограничитель проема.
• Аэродинамика: передняя щель, нижние/задние отбойники, направляющие потока, верхняя заслонка для балансировки (by-pass).
• Рабочая поверхность: эпоксидная/фенольная смола, керамика, нержавеющая сталь 304/316L, иногда полипропилен; бортик для удержания пролитий.
• Коммуникации: вода/газ/вакуум с выносными вентилями, розетки IP44–IP54, вытяжной кран, мойка, врезка для датчиков.
• Безопасность: монитор скорости потока, аварийная сигнализация, подсветка ≥500 лк, заземление, вытяжной вентилятор с нужным давлением.

Типовые размеры и производительность. Ширина модулей — 900/1200/1500/1800 мм; полезная высота проема часто ограничена 450–500 мм. Расход воздуха зависит от проема: ориентировочно Q = vface × A, где vface = 0,4–0,6 м/с по EN, A — площадь открытого проема. Для шкафа 1200 мм с проемом 0,5 м получается 800–1100 м³/ч, но точное значение дает пуско‑наладка.

Важный момент: под перхлорную кислоту нельзя брать стандартный канал — нужен промывочный модуль и коррозионностойкие материалы по всей трассе. И наоборот, для органики канальный PP‑шкаф — избыточно и дороже.

Как выбрать вытяжной шкаф лабораторный: подробный чеклист

Закупщик смотрит на две одинаковые фотографии в КП, а разница в цене — 30%. Кажется, что это «просто коробка с вентилятором», но нюансов больше, чем кажется.

Ниже — рабочий чеклист «вытяжной шкаф лабораторный как выбрать», чтобы не промахнуться и не переплатить. В реальности он экономит недели переписки и переделок.

1. Процессы и реагенты. Составьте перечень: кислоты/щелочи, ЛОС, перхлорная кислота, соляная с хлоридами, сернистые соединения, порошки/аэрозоли. От этого зависят материалы, тип шкафа и фильтры.
2. Требуемая удерживающая способность. Целевое фронтальное скорость‑поток: 0,4–0,6 м/с при типовом проеме. Используйте оценку Q = vface × A как старт, затем уточняйте по трассе (потери давления, изгибы, решетки).
3. Габариты и полезная высота проема. Что реально войдет: колонки, вытяжные штативы, крупная стеклянная посуда. Проверьте ограничитель проема и съемные панели.
4. Материалы. Эпоксидная/фенольная столешница — универсальна; керамика — для горячего, 316L — под солевые/кислотные среды, PP/PVDF — для агрессивной химии и туманов.
5. Вентиляция здания. Есть ли свободный канал, статическое давление вентилятора, диаметр отвода (обычно 250–315 мм), шумоглушение. Баланс приток/вытяжка, чтобы не «высосать» кондиционирование.
6. Коммуникации. Вода, газ, сжатый воздух, вакуум. Уточните расположение вентилей (внутри/снаружи), материал арматуры и тип штуцеров.
7. Электрика и безопасность. Розетки IP44 внутри, внешние автоматические выключатели, УЗО, заземление. Монитор скорости с порогом и звуковой сигнализацией.
8. Освещенность и эргономика. LED ≥500 лк без бликов, удобные рукоятки, плавный ход саш, фиксатор на 300–400 мм для «рабочего» окна.
9. Документы и испытания. Протокол замеров скорости на месте, инструкции, паспорт, декларация соответствия. Для рециркуляции — спецификация фильтров и регламент замены.
10. Шум и вибрации. Ориентир ≤65 дБА на рабочем месте при номинальном расходе. Если вентилятор на крыше — закладывайте шумоглушители.
11. Сервис и расходники. Интервалы ТО, доступ к отбойникам и коммуникациям, наличие складских фильтров/стекол. Уточните сроки поставки критичных запчастей.
12. Размещение. Не ставьте шкаф в зоне сквозняков, напротив дверей, рядом с проходом. Минимум 300 мм до боковых препятствий — так стабильнее факел потока.

И еще: заранее промерьте дверные проемы и лифт. Бывает, корпус шириной 1500 мм не проходит на этаж, и сборка превращается в квест — это часто видно сразу при выезде на объект.

Требования и стандарты к вытяжным шкафам: ГОСТ, EN

Комиссия приходит на приемку, достает анемометр, включает дым‑тестер. Если шкаф соответствует нормам, протокол подписывается без долгих споров.

В Европе ориентируются на серию EN 14175 (методы испытаний, удержание, измерение фронтальной скорости, аэродинамика, информирование пользователя). В РФ на практике используют те же подходы как «золотой стандарт» и дополняют национальными нормами по безопасности, вентиляции и санитарным требованиям. Поэтому формулировка «требования к вытяжным шкафам ГОСТ» обычно означает: соблюдение общих требований промышленной безопасности, электробезопасности, эргономики, материалов и качества воздуха рабочей зоны, а также соответствие проекту вентиляции здания. Конкретику закрепляют в паспорте изделия и в рабочих ТУ производителя.

• Фронтальная скорость: ориентир 0,4–0,6 м/с при рабочем проеме, подтверждается измерениями по сетке точек.
• Тест удержания: проверка дымом/трассерным газом при различных положениях саш; отсутствие выпадения струй на пользователя.
• Шум: не более 65 дБА у рабочего места (ориентир для комфортной работы).
• Освещение: не ниже 500 лк в рабочей зоне, защита светильника от паров.
• Электробезопасность: степень защиты розеток не ниже IP44 внутри шкафа, наличие заземления и защитной коммутации.
• Материалы: поверхности, контактирующие с реагентами, должны быть коррозионностойкими и легко очищаемыми; стекло — закаленное или триплекс.
• Маркировка и документы: паспорт, руководство по эксплуатации, протокол ввода в эксплуатацию с замерами, декларация соответствия, отметки о проверке монитора потока.

Важный момент: нормы вентиляции здания и санитарные правила обязательны сами по себе, даже если на шкаф есть европейские отчеты. Поэтому в договор включайте не только ссылки на EN, но и перечень прикладных требований проекта (расход, давление, материал канала, отвод конденсата), а также перечень документов, которые поставщик передаст по итогам ПНР.

Если объект специфический (радиоизотопы, взрывоопасные зоны), подключаются дополнительные отраслевые регламенты. Уточняйте схему аттестации у службы ОТ и промышленной безопасности.

Материалы, коррозионная стойкость и срок службы

Капля соляной кислоты падает на столешницу. Через минуту ничего не происходит — следов нет. Так и должно быть, иначе ресурс шкафа сгорит за год.

Корпус обычно делают из холоднокатаной стали с порошковым покрытием; для агрессивных сред — из полипропилена. Рабочие поверхности: фенольная или эпоксидная смола — «рабочая лошадка» для большинства реактивов; керамика держит высокие температуры и термоудары; нержавейка 304/316L — под солевые растворы и радиоизотопы (316L лучше против хлоридов). Внутренние вкладыши и воздуховоды под кислоты и туманы — PP или PVDF, для перхлорной кислоты — только с системой промывки канала. Саш — закаленное стекло или поликарбонат с хорошей химстойкостью и УФ‑стабилизацией. Если по-простому: чем агрессивнее химия — тем меньше металла внутри и больше полимеров/керамики.

• Эпоксидная/фенольная смола: стойкие к большинству кислот/щелочей и ЛОС, температура до 180–200 °C кратковременно, легко обслуживать.
• Керамика: топ по жаростойкости и стойкости к кислотам, но тяжелая; отличное решение под термореакции и горячее стекло.
• Нержавеющая сталь 316L: механически прочная, гигиеничная, выдерживает 200 кг нагрузки и удары посуды; осторожно с концентрированной HCl и сильными галогенсодержащими средами.
• Полипропилен/PVDF: максимальная химстойкость к кислотным туманам, рекомендуются для травления, перхлорной кислоты (с промывкой); температурные ограничения следует проверить в ТУ.

Срок службы нормального шкафа — 10–15 лет при адекватной химии и сервисе. В реальности быстрее всего «умирают» не корпуса, а фурнитура, розетки и воздуховоды при ошибочном материале. Смонтируйте отвод конденсата, ставьте антикоррозионные крепежи A2/A4, следите за чистотой отбойников — и ресурс растет в разы.

Режим ухода простой: еженедельная протирка нейтральными средствами, ежеквартальная проверка скорости потока, ежегодная ревизия уплотнений и тросов противовесов. Важный момент: не используйте абразивы на эпоксидных поверхностях — матовый след останется навсегда.

Цена, покупка, монтаж и логистика: коммерческие аспекты

В смете две строчки: «шкаф вытяжной — 180 000 ₽» и «шкаф вытяжной — 420 000 ₽». Почему так? Разбираем без маркетингового тумана.

Цена вытяжного шкафа лабораторного зависит от ширины, материалов, типа (канальный/рециркуляционный), опций и монтажа. Ориентиры по рынку: базовый 1200‑мм канальный шкаф — 150–260 тыс. ₽; 1500–1800 мм — 220–380 тыс. ₽. Полипропиленовый корпус, керамика, расширенный пакет коммуникаций и монитор потока поднимают бюджет на 20–60%. Рециркуляционные решения с многослойной фильтрацией стартуют примерно с 300–600 тыс. ₽, но помните о стоимости фильтров в год.

• Драйверы цены: материал внутрянки (PP/PVDF дороже стали), столешница (керамика дороже фенолки в 1,5–2 раза), ширина, мониторинг потока, арматура, взрывозащита.
• Инжиниринг: проект воздуховодов, шумоглушение, вентилятор с запасом давления — +15–30% к общему бюджету.
• Сервис и пуско‑наладка: выезд, замеры, протоколы — закладывайте отдельно, чтобы сравнивать КП честно.

Монтаж и логистика. Проверьте пути заноса: проемы, лифт, развороты. Типовой корпус 1500 мм приходит в ящике ~1,7×0,9×2,2 м, вес 180–300 кг. На сборку и подключение уходит 4–8 часов для 2–3 монтажников, воздуховоды и кровля — отдельно. Важный момент: балансировку системы приток/вытяжка и замеры скорости проводит одна сторона с оформлением протокола — закрепите это в договоре заранее.

Где «вытяжной шкаф лабораторный купить» без приключений: у производителей/дистрибьюторов, которые берут на себя шеф‑монтаж, ПНР и обучение. Сроки изготовления стандартов — 3–6 недель, специсполнения — до 10–14 недель. Уточняйте входящее: корпус, столешница, вентилятор, воздуховоды, коммуникации, монитор, документы, доставка, ПНР. Предоплата обычно 50–70%, остаток — после приемки с протоколом.

Для рециркуляции считайте TCO: фильтры и их утилизация часто дают 50–150 тыс. ₽/год на один шкаф. Иногда дешевле протянуть канал, чем кормить сорбенты.

Мнение эксперта: типичные ошибки при выборе и эксплуатации

На пусконаладке инженер открывает саш до упора, анемометр проваливается до 0,2 м/с, и весь «экономный» проект рассыпается. Это не баг, а следствие неверных допущений.

• Выбирают шкаф «по картинке», а не по химии. Потом эпоксидная столешница умирает от HCl‑туманов за полгода.
• Игнорируют баланс вентиляции: ставят мощный вентилятор, а притока нет — тянет пыль и холод в помещение, падает эффективность.
• Путают биобоксы с химвытяжками. Это разные классы задач и разные риски.
• Берут рециркуляцию без анализа смесей. Фильтры насыщаются через месяц, запах возвращается.
• Ставят шкаф в сквозняке, напротив двери или прохода. Факел срывается, удержание падает.
• Экономят на мониторе скорости. Пользователь не видит, что проем открыт слишком высоко.
• Забывают о материалах воздуховодов. Оцинковка под кислоты — гарантированная коррозия и протечки.
• Хранят внутри реактивы и коробки. Загромождение нарушает потоки и повышает риски.
• Не обслуживают отбойники и тросы противовесов. Закусывание саш — вопрос времени.
• Не фиксируют рабочий проем. Все тесты делались на 400 мм, а работают на 700 — и удивляются провалам.

Если по-простому: определите химию, задайте целевой расход под реальный проем, выберите материал под среду, проверьте вентиляцию и закрепите ПНР с протоколами. В реальности это и есть ответ на вопрос «вытяжной шкаф лабораторный как выбрать» без сожалений через год.

Итог: вы покупаете не «шкаф», а контроль над риском. Чем точнее ТЗ и измеримые критерии, тем стабильнее результат и дольше срок службы.
