Как выбрать вытяжной шкаф: требования и ГОСТ

Утро, пуск новой лаборатории. Монтажники уже тащат воздуховоды, а главный инженер спрашивает: какой шкаф брать — под кислоты, под органику или «универсал»? От этого решения зависит не только безопасность, но и скорость согласований с охраной труда и контролирующими.

Если по-простому, выбор начинается с процесса: какие реагенты, какие объемы, какие операции (нагрел — охладил, выпаривание, работа с HF, перхлоратами, порошками). Под это выбирают тип шкафа (канальный или рециркуляционный), тип облицовки и столешницы, допустимую высоту проема, требуемую скорость входящего потока (обычно целятся в 0,5 м/с при рабочем проеме 400–500 мм), а также совместимость с общей вентиляцией здания. В реальности половина проблем — от несостыкованности с общеобменной вентиляцией: шкаф тянет, а система подпора не подает. Поэтому на этапе ТЗ сразу фиксируем расчетный расход и сопротивление трассы, а в документах требуем соответствие серии ГОСТ Р, гармонизированной с EN 14175, и выполнение ТР ТС 010/2011 (безопасность машин и оборудования). Фраза «вытяжной шкаф лабораторный ГОСТ» должна быть не в рекламе, а в паспорте и протоколах испытаний.

Есть важный момент: ни один «универсальный» шкаф не закрывает все кейсы. Для HF — полипропиленовая облицовка, для перхлорной кислоты — отдельный «wash-down» шкаф с промывкой воздуховода и коррозионностойкой трассой, для органики — взрывозащищенная вытяжка/вентилятор по месту или минимум искробезопасная конструкция. И не забываем про электрооснащение: УЗО 30 мА, розетки с IP не ниже 44 внутри рабочей зоны и датчик скорости/перепада давления, который не позволит работать с поднятой створкой выше нормы.

Часто это видно сразу по КП: если нет строки с «аттестация, протоколы испытаний, маркировка и паспорт», а скорость потока указана без диапазона — рискуете купить красивый шкаф, который потом не пройдет внутреннюю проверку.

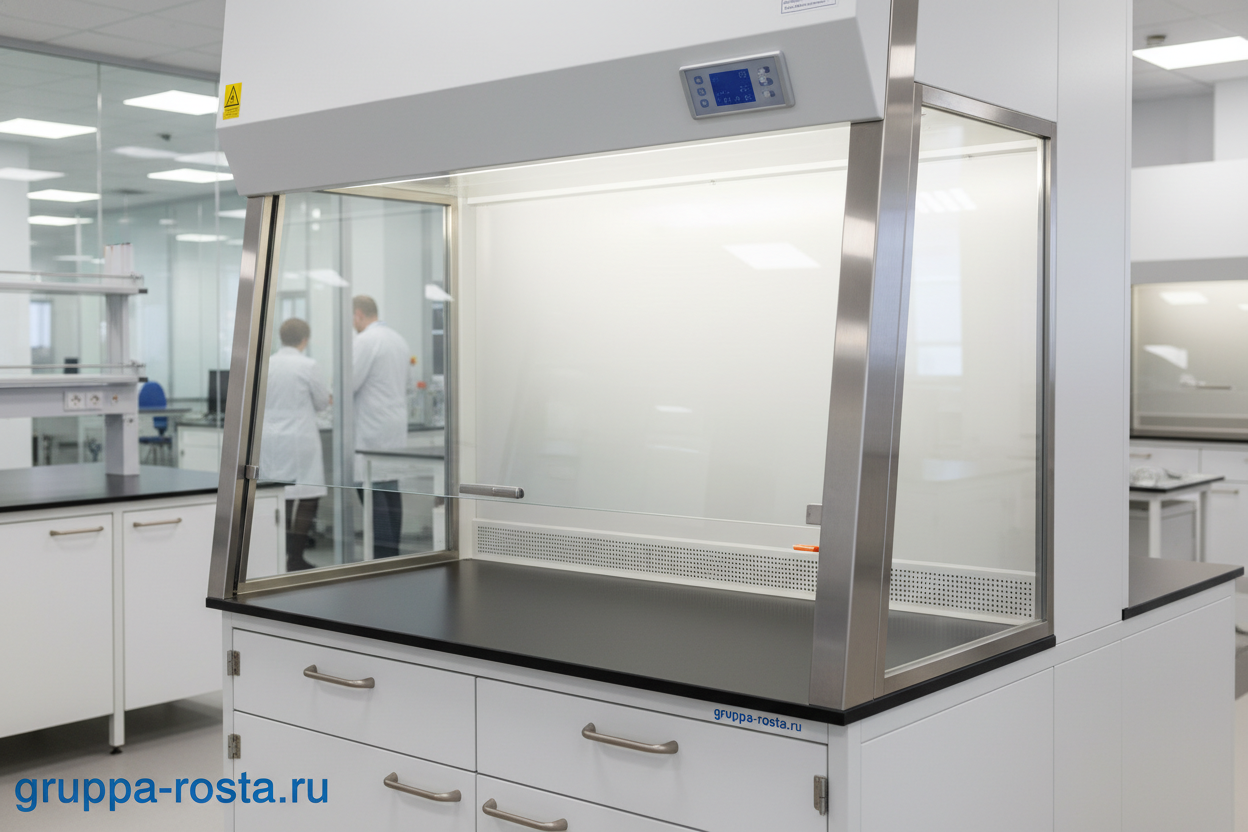

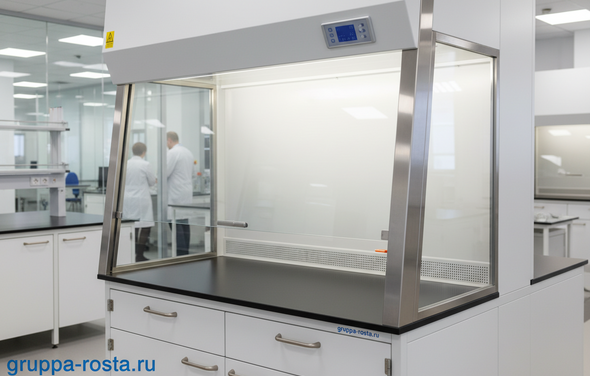

Ключевые характеристики лабораторных вытяжных шкафов

Сначала — коротко о главном: «лабораторный вытяжной шкаф характеристики» — это не только ширина и лампа. Критичны стабильная скорость на входной кромке, удержание загрязнений, освещенность рабочей зоны, шум, химстойкость материалов и удобство сервисов (вода, газ, вакуум).

Ниже — ориентиры, на которые смотрят при приемке. В реальности значения зависят от модели и воздуховодов, но порядок цифр такой: скорость 0,4–0,7 м/с при рабочем проеме, освещенность от 500 лк, шум до 60 дБ(А) на рабочем месте, герметичность корпуса и ровная аэродинамика без «мертвых зон». Для рециркуляционных — класс фильтров (угольные кассеты ABEK+ специализированные, для пылей — HEPA H14), индикатор насыщения и протокол подбора сорбента под вашу химию. Для канальных — расчетная производительность вентилятора с запасом по полной статике.

• Освещенность рабочей зоны: 500–1000 лк, лампы вне потока (с защитным стеклом).
• Шум: как правило 52–60 дБ(А) при номинальном расходе.
• Система контроля: датчик скорости/перепада с звуковой/световой сигнализацией; блокировка розеток при превышении высоты створки.
• Коммуникации: газ/вакуум/вода с фронтальным доступом; чашка-слив из химстойкого материала с сифоном.
• Электрика: розетки IP44+, УЗО 30 мА; внутри — химстойкие кабель-каналы.

Если по-простому: стабильные 0,5 м/с при реальном воздуховоде и нормальная тишина важнее любых «инновационных» надписей на шильдике.

Материалы и конструкция: сравнение и свойства

Сцена знакома каждому снабженцу: два коммерческих — цены похожи, материалы разные. В одном столешница эпоксидная, в другом — керамика; облицовка то HPL, то полипропилен. Что выбрать под вашу химию?

В реальности критично три зоны: столешница, внутренняя облицовка и створка. Эпоксидная смола — хороший универсал под кислоты и органику, выдерживает нагрев, падение колбы и точечные удары; керамика максимально стойкая к горячему стеклу и абразиву, но тяжелее и дороже; нержавеющая сталь AISI 316 — для соляного тумана и хлоридов, но не любит сильные окислители. Внутренности из полипропилена — выбор для HF (плавиковой), потому что она разъедает стекло и многие покрытия; HPL compact хорош под общую химию, но требует аккуратности с горячими поверхностями. Створка — закаленное стекло или триплекс с противоосколочной пленкой, с плавным ходом и противовесом.

• Нагрузки: качественная столешница держит 200 кг распределенной нагрузки и падение 1-литровой колбы без сколов.
• Для перхлорной кислоты — только шкаф с системой промывки, отдельным воздуховодом и вентилятором, материал трассы — нерж. 316L, без ловушек для кристаллов.
• ПВХ и оцинковка в горячих агрессивных средах быстро сдаются; экономия потом превращается в внеплановый ремонт.

Важно: «универсальной» облицовки не существует. Сначала химия и режимы, потом материалы и конструкция, а не наоборот.

Эргономика, безопасность и сертификация по ГОСТ

Представьте аналитика, который проводит серию титрований три часа подряд. Если створка идет рывками, ручки коммуникаций спрятаны в глубине, а свет бликует — производительность падает, а ошибки растут.

Эргономика — это наклонная передняя кромка, большой обзор, плавный ход створки на противовесах, метки рабочих высот (например, 400 и 500 мм), клапан байпаса для стабилизации потока, фронтальный доступ к воде/газу/вакууму, полка для приборов и розетки вне основной струи. Освещение выведено за стекло, без теней на рабочей зоне. Если по-простому: оператор должен работать с опущенной створкой, ничего не мешает рукам, а все краны и кнопки — в зоне видимости.

Безопасность — это датчик скорости/перепада с сигнализацией, блокировка розеток при превышении высоты створки, УЗО 30 мА и степень защиты розеток IP44+, химстойкие шланги и маркировка коммуникаций. Для летучей органики — искробезопасные элементы и вентилятор вне струи искрообразования; для токсичных пылей — HEPA H14 на выпуске (если допускается технологией). Сертификация — декларирование соответствия ТР ТС 010/2011, при наличии электрики — доп. требования по низковольтному оборудованию и ЭМС (ТР ТС 004/2011 и 020/2011), протоколы испытаний на удержание, стабильность скорости, освещенность и шум. У производителя запрашивают паспорт, руководство по эксплуатации, шильдик с серийным номером и ссылкой на ГОСТ-ориентированные методики испытаний.

Часто это видно сразу: если в пакете документов нет протоколов испытаний и схемы аэродинамики — шкаф делали «по вдохновению», не по требованиям к вытяжным шкафам.

Цена, поставка, монтаж и коммерческие аспекты

Картина из практики: три КП на столе, разница в 70–150 тысяч. Все «1200 мм, с подсветкой». Но один — с вентилятором и пуско-наладкой, второй — без воздуховодов, третий — рециркуляционный с фильтрами. В реальности сравнивать надо по полной спецификации и TCO.

Диапазоны ориентировочные. Базовый канальный шкаф 1200 мм с химстойкой облицовкой и датчиком скорости — порядка 120–220 тыс. ₽. Рециркуляционный (с комплектом угольных/HEPA фильтров) — 200–400 тыс. ₽, при дорогих сорбентах выше. Специсполнение (HF, перхлорат, искробезопасное) — 350–700+ тыс. ₽. Воздуховоды, фасонные части и вентилятор — еще 60–200 тыс. ₽ по трассе и высоте, пуско-наладка и замер скорости — 10–30 тыс. ₽. Фильтры — эксплуатационные расходы: 30–120 тыс. ₽/год, в зависимости от нагрузки.

Сроки поставки: складские типоразмеры — 1–2 недели, исполнение под химию/цвет/коммуникации — 4–8 недель. Монтаж типового шкафа — 1 день, с обвязкой воздуховодов и вентилятором — 1–3 дня, с последующей аттестацией. Гарантия 12–24 месяца, у хороших поставщиков — обслуживание и выезд для ежегодных тестов. Важно фиксировать в договоре: обучение персонала, протоколы замеров, перечень ЗИП.

Фраза «вытяжной шкаф купить цена» в поиске приведет сотни ссылок, но выбирать надо не по ценнику, а по комплектности и соответствию процессу. Часто это видно сразу: в «дешевых» КП отсутствуют вентилятор, байпас, датчик скорости и испытания на объекте — все это всплывет как допрасход уже после закупки.

Типичные ошибки при выборе, эксплуатация и обслуживание

Ошибка №1 — считать шкаф «волшебной черной коробкой», которая все простит. Не простит. Неправильные воздуховоды, открытая створка на максимум и забитые решетки сведут на нет даже хороший проект.

1. Неверный тип шкафа под химию. Рециркуляция под кислоты и HF — нельзя; перхлорат — только wash-down и отдельная трасса.
2. Несогласованный расход с вентиляцией здания. Шкаф «тянет» кабинет в разрежение, сквозняки, срыв факела потока — падает удержание.
3. Слишком высокий рабочий проем. Выше 500 мм — скорость падает, выбросы растут; спасают метки и сигнализация.
4. Неверные материалы. ПВХ воздуховоды под горячие кислоты — быстрый износ; стеклянная облицовка под HF — коррозия.
5. Отсутствие датчика скорости/сервиса. Без индикации операторы не видят, что шкаф уже «не держит».
6. Хранение реагентов в шкафу. Шкаф — для операций, не для склада; бокафы — отдельно.
7. Нет регулярных испытаний. Нужны замеры скорости, дымовые пробы, проверка сигнализации минимум раз в год.

Обслуживание простое, но регулярное: ежедневная проверка индикации и высоты створки; ежемесячно — визуальный осмотр, чистка решеток, дымовая проверка качества потока; ежеквартально — ревизия кранов, сифона и уплотнений; ежегодно — полная аттестация (скорость по сетке, шум, свет, работоспособность сигнализации). Если по-простому — держите створку как можно ниже, решетки чистыми, а фильтры и датчики — в графике.

Важный момент: протоколы аттестации храните вместе с паспортом. При внутреннем аудите или проверке охраны труда это экономит часы объяснений и подтверждает, что требования к вытяжным шкафам у вас не на бумаге, а в деле.
