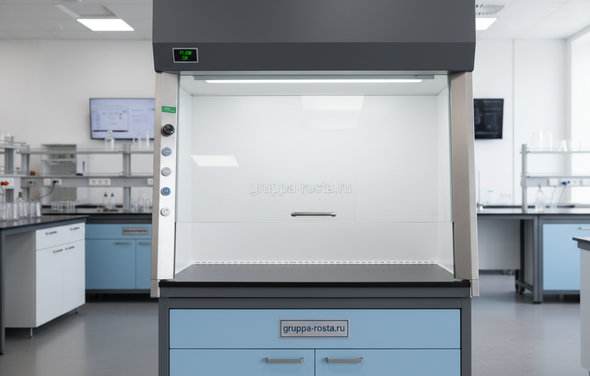

Вытяжной шкаф для кислот Для лаборатории

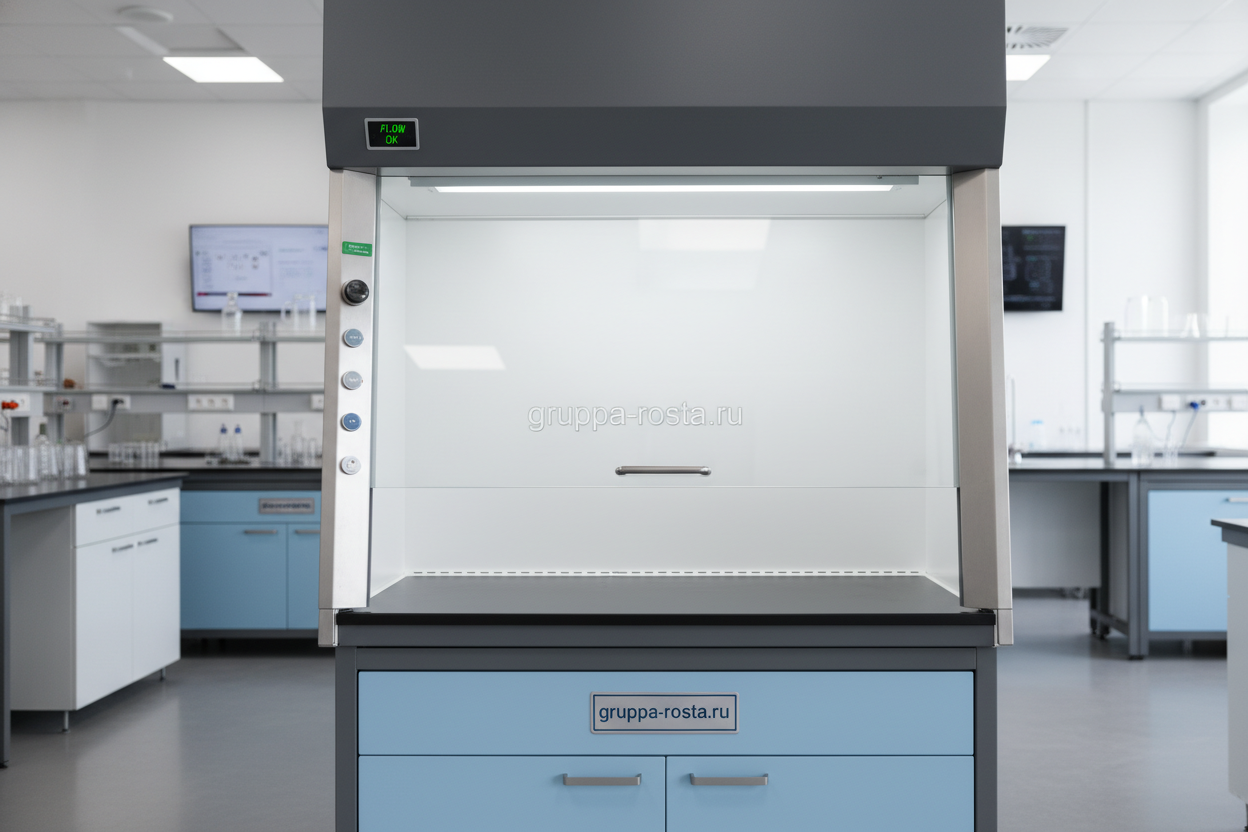

Как выбрать вытяжной шкаф для кислот

Химик открывает кран, на плитке шипит смесь, а в створке видна белая дымка. Если вытяжка держит струю и окно не «гуляет», работать спокойно. Если по-простому: правильный вытяжной шкаф для кислот — это безопасность, ресурс оборудования и чистый воздух в лаборатории.

Стартуйте с процесса: какие кислоты (HCl, H2SO4, HNO3, HF), объёмы, температура, есть ли нагрев, выделяются ли туманы и аэрозоли. Под это подбирают тип корпуса (сталь с антикоррозионной защитой или полипропилен), рабочую поверхность (эпоксидная смола, керамика, полипропилен, фторопласт) и вентиляцию (канальная с устойчивым к кислотам вентилятором и каналами). Для HF окно лучше не стеклянное, а из поликарбоната; для концентрированных HCl и HNO3 полезна система омыва (wash-down) или выносной скруббер.

Скорость на проёме — контрольный параметр. Для рутинной химии берут 0,4–0,6 м/с при рабочей высоте створки 400–500 мм; для «злых» кислот — ближе к верхней границе и с дефлекторами. Важный момент: стабильность тяги. Шкаф должен держать скорость при колебаниях сети и открытых соседних окнах. Часто это видно сразу по дымовой пробе: струя втягивается без завихрений, а на боковых щитках нет обратных течений.

1. Определите ширину: 900/1200/1500/1800 мм — по оборудованию и эргономике.
2. Выберите материал камеры и столешницы под ваши реагенты (см. таблицу ниже).
3. Решите вопрос очистки: прямая вытяжка на крышу или шкаф + скруббер/омыв.
4. Задайте интерфейсы: вода, газ, вакуум, электрика, раковина/каплеуловитель.
5. Проверьте паспортные цифры: скорость, освещённость, шум, устойчивость материалов.

Если вам нужно «вытяжной шкаф для кислот купить» в короткий срок, заранее подтвердите доступность типоразмеров, готовность канальной системы и место под вентилятор/скруббер. И да, запросите протоколы дымовых испытаний — это быстро отсекает случайных поставщиков.

Технические характеристики и материалы корпуса

Монтажник прислоняет анемометр к проёму: 0,52 м/с стабильно. Тихо, без свиста, фонарь не слепит — вот так и должны работать характеристики, а не только «в каталоге».

Материалы. Для агрессивных кислот камера из PP-H (полипропилен гомополимер) толщиной 8–12 мм или PVC-U — оптимум по стойкости и ремонту. Стальной шкаф с порошковым покрытием годится, если внутри — кислотостойкие лайнеры, дефлекторы и поддон из PP. Рабочая поверхность: эпоксидная смола (универсально, до 160–180°C), керамика/керамогранит (жёсткая химия, горячие тигли), PP или PTFE, когда нужна максимальная химстойкость и «мягкая» посадка стекла. Кислотостойкий вытяжной шкаф материал выбирают не «по привычке», а по конкретным реагентам и температуре.

Аэродинамика. Номинальная скорость на проёме 0,4–0,6 м/с; однородность по сетке ±20%. Воздухообмен для шкафа 1200 мм при проёме 500 мм — ориентировочно 700–1100 м³/ч, статическое давление сети 300–600 Па. Вентилятор — центробежный из PP/PVDF или FRP, рабочее колесо устойчиво к кислотам, герметичная прокладка. Если по-простому: тянуть должно честно и тихо — шум у рабочего места держите до 60–65 дБА.

Фурнитура и детали. Саш из закалённого стекла с противовесом; для HF — поликарбонатная створка с защитной плёнкой. Освещение 500–750 лк, светильник вынесен из потока и защищён; розетки IP54 внутри, УЗО 30 мА по цепи. Сервисные посты: вода/газ/вакуум с выносными клапанами, каплеуловитель и слив из PP с уклоном к сифону. В реальности мелочи — это и есть надёжность, от направляющих створки до сварных швов полипропилена.

Для концентратов HCl/HNO3 и травильных участков добавляйте скруббер (щелочной, эффективность 90–99%) и систему омыва стенок; это продлевает ресурс каналов и снимает вопросы у экологов.

Требования и ГОСТ к вытяжным шкафам

При приёмке инженер достаёт дымовую шашку, фиксирует сетку замеров и открывает створку на 500 мм. Цифры должны совпадать с паспортом, а комиссия — быстро поставить подписи.

Проверяйте, чтобы вытяжной шкаф лабораторный требования ГОСТ выполнял по измеримым пунктам: скорость на проёме 0,4–0,6 м/с при нормальной высоте открытия; равномерность потока; отсутствуют завихрения у оператора. Качество воздуха в рабочей зоне — в рамках ГОСТ 12.1.005-88 и действующих СанПиН по ПДК. Помещение — с кратностью воздухообмена, рассчитанной по СП 60.13330 (актуальная редакция), с учётом одновременной работы нескольких шкафов.

Электробезопасность: розетки внутри шкафа — не ниже IP44–54, УЗО 30 мА, заземление согласно проекту. Освещённость зоны — не ниже 500 лк; шум — до 65–70 дБА на рабочем месте. Пожарная безопасность — по проекту и действующим СП для систем вентиляции; негорючие воздуховоды для общих участков, на «кислотной» ветке — PP/PVC с отсечкой на вводе в общую систему. Важный момент: рециркуляция с сорбционными фильтрами для минеральных кислот почти всегда неприемлема, особенно для HF.

• Паспорт и протоколы: аэродинамика (замеры по сетке), освещённость, шум, электрика.
• Материалы и химстойкость: перечень реагентов с подтверждённой стойкостью.
• Знаки безопасности, инструкция, ограничения по эксплуатации (открытие створки, нагрев).
• Гарантия и периодические проверки: график ежегодной аттестации шкафа.

Если ставите шкаф в чистое помещение или к ЛВЖ, добавьте к требованиям EN 14175/ASHRAE 110 как ориентир по испытаниям удержания. Часто это видно сразу: где есть методика и протоколы — там и эксплуатация без сюрпризов.

Монтаж, логистика и сроки поставки

Срок поджимает, «кислотный» участок надо запускать до конца месяца. Бригада приезжает, в дверной проём шкаф не проходит на 3 см — знакомая история. Планирование экономит неделю.

Логистика. Уточните габариты в упаковке, вес, разборность модуля. Проработайте пути заноса: лифт, дверные проёмы, повороты. Для полипропиленовых корпусов — хрупкая кромка, нужна жёсткая тара и мягкие стропы. Доставка напрямую на объект с подъёмом — лучше, чем два перегруза на складе.

Монтаж вытяжного шкафа лаборатории включает установку и нивелировку, подключение канала (PP/PVC) с герметизацией швов, врезку вентилятора/скруббера, подвод воды/канализации к омыву и сливу, электрику (в т.ч. УЗО), пусконаладку с дымовой пробой и замерами скорости. В реальности больше времени уходит не на «прикрутить шкаф», а на балансировку вентиляции и узлы прохода через кровлю.

• Срок изготовления: типовой стальной — 2–3 недели; PP-кислотостойкий — 3–6 недель, под HF — до 8 недель.
• Монтаж: 0,5–2 дня на шкаф; со скруббером и кровлей — 2–4 дня.
• Документы: паспорта, инструкции, протоколы замеров; акт скрытых работ по воздуховодам.

Проверьте заранее питание (1ф 220 В или 3ф 380 В для крупных вентиляторов), место под сервис, уклоны сливов. И да — согласуйте окно простоя, чтобы не останавливать весь цех.

Цена, комплектация и коммерческие условия

В заявке у закупки — три строки: «Шкаф вытяжной, 1200 мм, кислоты». Так не работает: цена вытяжного шкафа для кислот скачет в разы из‑за материалов, аэродинамики и опций.

На финалку влияют: ширина и высота проёма, материал корпуса (сталь + лайнеры или PP), тип столешницы, вентилятор и автоматика, омыв/скруббер, сервисные посты (вода/газ/вакуум), внутренняя электрика, раковина/каплеуловитель, датчики (HCl/HF), монтаж и пусконаладка. Важный момент: доставка и узлы кровельных проходов иногда стоят как полшкафа — заложите это сразу.

Опции: сервисные посты по 10 000–25 000 ₽ за вывод; розетки IP54 — 5 000–8 000 ₽/шт.; автоматика створки/сигнализация потока — 60 000–180 000 ₽; датчики HCl/HF — 70 000–200 000 ₽; доставка по региону — 20 000–60 000 ₽; монтаж — 40 000–160 000 ₽ по сложности. Сроки поставки: 2–6 недель, под HF/скруббер — дольше.

Коммерческие условия обычно простые: предоплата 50–70%, остаток — по факту монтажа и подписания актов; гарантия 24–36 месяцев; протоколы замеров при пуске — в комплекте. Чтобы «вытяжной шкаф для кислот купить» без риска, просите: перечень материалов с химстойкостью, протокол аэродинамики, схему воздуховодов, график сервисных работ.

И последнее. Если нужен «кислотостойкий вытяжной шкаф материал» конкретного класса — пришлите список реагентов с концентрациями и температурой. Подберём без переплаты и с запасом по ресурсу.
