Как выбрать вытяжной шкаф для фармлаборатории

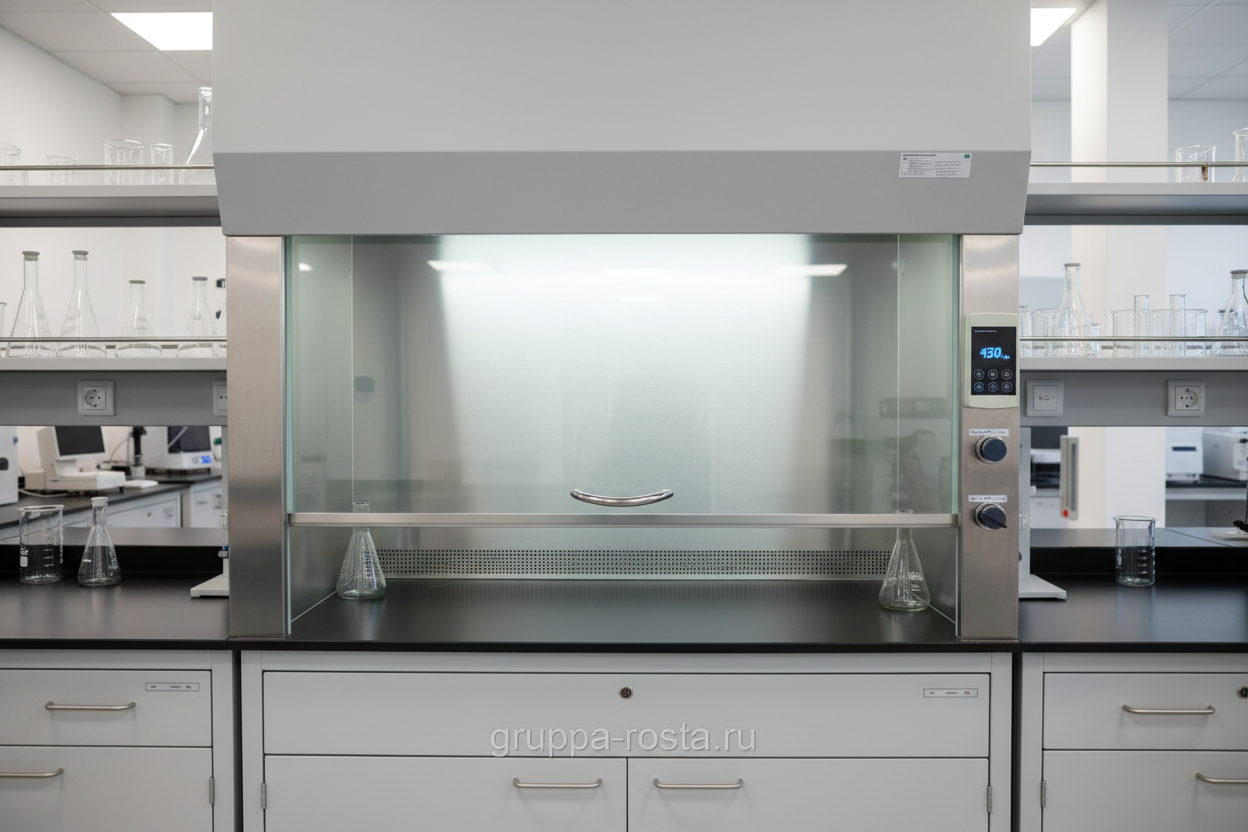

С утра технолог открывает створки, включает вытяжку, и через минуту понимает: либо сегодня работать комфортно, либо опять «тянет» с перебоями и пахнет растворителем. Так часто и начинается разговор о правильном выборе вытяжного шкафа для фармлаборатории.

Если по-простому, сначала определите, что именно вы делаете под вытяжкой: кислотные реакции, растворители, работа с порошками АФС, нагрев, УФ. От этого зависят тип шкафа (канальный или рециркуляционный с фильтрами), материалы, автоматика и требования к вентиляции. Для фарм-качественного контроля обычно берут канальные модели с постоянной или переменной кратностью (VAV), целью которых удерживать скорость входного потока 0,4–0,6 м/с при рабочем проеме. В реальности на практике решают еще габариты (900/1200/1500/1800 мм по ширине), коммуникации (вода/газ/вакуум), глубина столешницы, смотровые панели и удобство обслуживания вентканала.

• Процессы: кислоты/щелочи, органика, порошки (HEPA/ULPA нужны для мелкодисперсной фазы).
• Аэродинамика: стабильная скорость 0,4–0,6 м/с при проеме 400–500 мм; будьте внимательны к статическому давлению сети.
• Материалы: внутренняя облицовка PP-H или PVC-C для кислот; AISI 316L или керамогранит для растворителей и жара.
• Коммуникации: краны с PTFE, розетки IP54, УФ/LED-подсветка ≥800 лк, раковина/слив, поддон с порогом.
• Автоматика: визуально-звуковая сигнализация потока, VAV/газ-лифт створок, счётчик часов фильтров (для рециркуляции).

Важно разделять задачи: вытяжной шкаф для фармлаборатории обеспечивает удаление химических паров, а стерильность и биозащиту решают ламинарные или биобоксы класса II/III. Часто это видно сразу по ТЗ: если есть цитостатики и требование к HEPA H14 с отрицательным давлением — это уже другая группа оборудования, либо гибридное решение с вытяжным контуром.

Технические характеристики, материалы и коррозионная стойкость

Колба с соляной кислотой пролилась на поддон, и через полгода на порошковом покрытии пошли белые подтеки — знакомая картина. Значит, материалы выбрали не те или толщина и химстойкость покрытия недостаточны.

Материалы корпуса и облицовки. Для агрессивных паров берите внутренние панели из PP-H, PVC-C или HPL с химстойким слоем; стыки — на сварке/термосварке, герметик — PTFE/фторполимер. Рабочая поверхность: керамика, керамогранит, эпоксидная смола 16–25 мм или AISI 316L с бортиком; каждая опция по-разному ведет себя при нагреве и проливах. Важный момент: фурнитура (петли, винты, крепеж) — нержавеющая A2/A4, лучше с пассивацией; уплотнения — FKM/EPDM, стойкие к растворителям. Для органики и нагрева предпочтительнее сталь 316L или керамика; для минеральных кислот — полипропилен/ПВХ-Ц.

Аэродинамика и безопасность. Нормальная фронтальная скорость 0,4–0,6 м/с при рабочей высоте проема 400–500 мм; ровность профиля важнее «пиков». Боковые дефлекторы, воздушные направляющие, нижний/верхний байпас уменьшают завихрения при проходах людей. Вентилятор — химстойкий центробежный, вынесенный в шахту/кровлю; шум на рабочем месте — до 55–60 дБА. Освещенность ≥800 лк, лампы вынесены за стекло, фактор пульсации минимальный; сигнализация падения потока — обязательна.

Стекла и механика. Створка — закаленное или триплекс-стекло; шариковые направляющие и противовесы дают плавный ход и остановку на любой высоте. Кромка стекла — шлифованная, с «пальцезащитным» профилем. Полезная глубина 600–750 мм, проем — не более 500 мм в рабочем положении, чтобы сохранить удержание. Нагрузка на столешницу — не менее 200 кг при равномерном распределении; спец-поддоны выдерживают удар колбы 1–2 кг с малой высоты.

Коррозионную стойкость шкафа выдает мелочь. Часто это видно сразу: ржавчина у винтов, желтые швы герметика, облезшая краска возле сервисных панелей. Просите протоколы испытаний химстойкости материалов и результаты дымовых тестов с трассером — это не формальность.

Требования, стандарты и нормы (ГОСТ, СП, EN)

Аудит заходит в фармлабораторию и первым делом просит документы: протоколы испытаний, паспорта, соответствие нормам. Без бумаги про «соответствие» разговор короткий.

Ориентируйтесь на EN 14175 (Fume cupboards): части 2–3 описывают технические требования и методы типовых испытаний на удержание; в России часто применяют и адаптации в формате ГОСТ EN 14175. Для проектирования систем вытяжки и подпора — СП 60.13330 (Отопление, вентиляция и кондиционирование) и требования пожарной безопасности СП 7.13130 к воздуховодам/клапанам. Гигиена воздуха рабочей зоны — ГОСТ 12.1.005-88; оттуда берут предельно допустимые концентрации и логику контроля. В реальности регулятор смотрит на связку: паспорт шкафа + протоколы замеров скорости/дыма + проект вентиляции с расчетом кратности и независимым каналом.

Что запросить у поставщика: паспорт с указанием фронтальной скорости и размера проема, протокол стендовых испытаний по EN 14175 (или ГОСТ EN 14175), инструкции по вводу в эксплуатацию, пожарные сертификаты на воздуховоды, декларации на материалы (контакт с химвеществами). Так вы закрываете «ГОСТ вытяжных шкафов лаборатория» на уровне документов, а не слов.

Монтаж, вентиляция, эргономика и безопасная эксплуатация

Монтажники привезли шкаф, а шахта — на другом конце коридора и с тремя поворотами на 90°. Итог предсказуем: скорость падает, сигнализация пищит.

Требования просты, но критичны: короткий и прямой воздуховод, минимум колен, вертикальный выброс выше конька кровли, вентилятор — за пределами помещения и химстойкий. Диаметры согласуют по расчету сопротивления сети; для шкафа 1200–1500 мм типовые расходы 400–900 м³/ч при скорости 0,4–0,6 м/с. Материал воздуховодов — PP, PVC-C или оцинкованная сталь с антикоррозийным покрытием (для кислых — лучше полимеры). И да, «вентиляция лабораторного шкафа требования» — это не абстракция: отдельный канал, обратный клапан, герметичные соединения, доступ к ревизии, заземление, пожарные отсечки по СП 7.13130.

1. Подготовка: проверка пола по уровню, подвод коммуникаций, отдельная линия электропитания, маркировка трасс.
2. Установка: выверка по уровню, фиксация, герметизация стыков, подключение воды/газа/вакуума с тестом на утечки.
3. Вентиляция: монтаж вентилятора/канала, измерение расхода и скорости на проеме, дымовой тест на удержание.
4. Пуско-наладка: настройка VAV/сигнализации, обучение персонала, журнал обслуживания и чек-лист ежедневных проверок.

Эргономика влияет на точность и безопасность. Высота рабочей кромки 900 ± 20 мм, глубина до колен — не менее 200 мм, свет — 800–1000 лк без бликов, уровень шума — до 60 дБА. Створка должна останавливаться плавно, метки «рабочего» проема — заметные, ручки кранов — в пределах комфортного досягания. В реальности именно тут экономить нельзя: усталость оператора — прямой путь к ошибкам и проливам.

Цена, поставка, индивидуальное изготовление и кейсы внедрения

Закупщик открывает КП: модели похожи, а цены — разные вдвое. Где правда и что влияет на итоговую сумму?

На цену вытяжного шкафа для лаборатории влияют пять вещей: габариты, материалы внутри, тип вентиляции (канал/рециркуляция, VAV), комплектация (клапаны, раковина, поддон, автоматика) и проект вентиляции. Базовый 1200‑мм канальный с HPL внутри и эпоксидной столешницей — одна цена; тот же, но с PP-H облицовкой, керамикой и VAV — совсем другая. Добавьте химстойкий вентилятор, воздуховоды, монтаж и пусконаладку — получите «стоимость под ключ», которая часто важнее прайса на сам шкаф.

• Базовый канальный 900–1200 мм, HPL/эпоксидная столешница: ориентир 180 000–280 000 ₽.
• Кислотостойкий 1200–1500 мм, PP-H/PVC-C внутри, керамогранит/316L: 320 000–520 000 ₽.
• Фарм-уровень с VAV, сигнализацией, химстойким вентилятором и воздуховодами: 550 000–900 000 ₽.
• Спец-решения (рециркуляция с угольными кассетами + HEPA H14 для пыли, интеграция в чистые зоны): от 1,1 до 2,5 млн ₽ в зависимости от валидации и проекта.

Срок поставки стандартных размеров обычно 4–8 недель; индивидуальное изготовление — 8–12 недель плюс время на проект вентиляции и согласования. Чтобы купить вытяжной шкаф лабораторный без сюрпризов, просите в КП раздельно: цена оборудования, монтаж, воздуховоды/вентилятор, пусконаладка и обучение. Уточняйте гарантийные условия, регламент ТО, наличие фильтров/запчастей на складе.

Кейсы внедрения.

• QC-лаборатория (HPLC-сольвенты): замена старых шкафов на канальные с AISI 316L столешницей и VAV. Результат — стабильные 0,5 м/с при открытии двери в комнату, снижение запахов, экономия на вентиляции до 20%.
• Синтез АФС (минеральные кислоты): шкаф с PP-H облицовкой, полимерными воздуховодами и кровельным вентилятором. Итог — нулевая коррозия за 18 месяцев, меньше аварийных простоев.
• Взвешивание порошков (нестерильное): рециркуляционный модуль с префильтром + HEPA H14 и локальным вытяжным зонтом. Эффект — удержание пыли на уровне <0,005 мг/м³ у оператора, соответствие внутренним SOP.

Важный момент: просите демонстрацию на готовом объекте или хотя бы видео дымового теста именно вашей конфигурации. Так вы увидите, как шкаф «дышит» в реальности, и поймете, за что платите.
