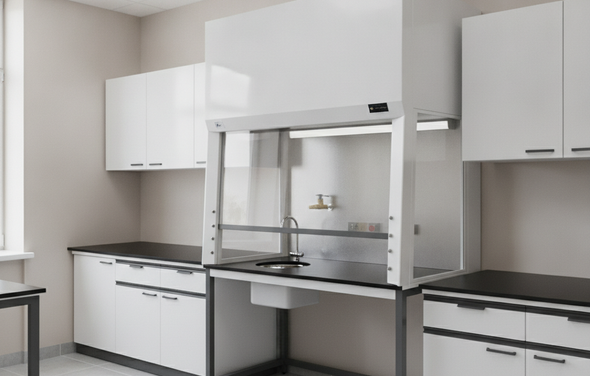

Вытяжной шкаф: что это, как устроен и как подобрать под лабораторию
10 Август 2026
Вытяжной шкаф это первое, что покупают при оснащении химической лаборатории, и одновременно то, в чём чаще всего ошибаются. Берут по габаритам и цене, а потом выясняется, что тяги не хватает или камера не держит реагенты. Разберём устройство и критерии выбора.
Что такое вытяжной шкаф
Вытяжной шкаф - это рабочее место, изолированное от помещения, внутри которого поддерживается направленный поток воздуха. Всё, что испаряется во время работы, уносится потоком в вентиляционную систему, а не попадает в лабораторию.
Принцип простой: воздух заходит в камеру через рабочий проём, проходит над рабочей зоной и уходит вверх через вытяжной патрубок. Сотрудник работает через приоткрытую створку, находясь снаружи потока.
Ключевой параметр здесь - скорость воздуха в рабочем проёме. Она должна составлять примерно 0,5 м/с. Меньше - пары начнут выходить наружу. Существенно больше тоже плохо: сильный поток создаёт турбулентность, сдувает лёгкие предметы и мешает работать с весами.
На заметку: Скорость потока проверяют анемометром при рабочем положении створки, а не при полностью открытой. Это входит в регламент проверки вытяжной системы, и результаты фиксируют в журнале.
Из чего состоит вытяжной шкаф
Рабочая камера. Внутренняя отделка контактирует с парами реагентов, и именно она определяет срок службы. Делают из полипропилена, керамики, керамогранита, нержавеющей стали или ламината со специальным покрытием.
Створка. Подъёмное или раздвижное стекло, обычно закалённое или триплекс. Защищает лицо сотрудника при вскипании или разбрызгивании. На хороших моделях есть ограничитель рабочей высоты и противовес, чтобы створка не падала.
Столешница. Химстойкая, с бортиком по периметру, чтобы пролитая жидкость не стекала на пол. Часто с интегрированной мойкой.
Освещение. Светильник выносят за пределы камеры или ставят в герметичном исполнении: обычная лампа в среде паров растворителей это источник воспламенения.
Коммуникации. Краны воды и газа, розетки. Розетки выносят на внешнюю панель, чтобы исключить искру внутри камеры.
Тумбы под шкафом. Обычно используют для хранения реактивов, поэтому их делают вентилируемыми и с поддонами.
Как подобрать под свою лабораторию
Определите реагенты. Это задаёт материал камеры. Для кислот и щелочей подходит полипропилен, для работы с нагревом и открытым пламенем нужна керамика или керамогранит, для стерильных помещений берут нержавеющую сталь. Универсальный компромисс - ламинат с химстойким покрытием, но у него меньше ресурс.
Посчитайте производительность вытяжки. Расход воздуха считается по площади рабочего проёма и требуемой скорости потока. Для стандартного шкафа шириной 1200 мм при рабочей высоте створки 500 мм получается около 1000-1100 м³/ч. Эту цифру нужно согласовать с возможностями вентиляции здания.
Проверьте приток. Вытяжка не работает без притока. Если из помещения забирается 1000 кубов, столько же должно поступать. Иначе шкаф будет тянуть воздух через щели, а тяга упадёт вдвое.
Учтите оборудование внутри. Если в шкафу планируется муфельная печь или электроплитка, нужна термостойкая столешница и увеличенная производительность вытяжки для отвода тепла.
Важно: Вытяжной шкаф нельзя использовать как место постоянного хранения реактивов. Камера предназначена для работы, а хранение в ней снижает эффективность потока и повышает риск при аварии. Для хранения существуют вентилируемые шкафы.
Виды вытяжных шкафов
Общего назначения. Универсальные модели для большинства задач лаборатории. Это самый распространённый вариант.
Демонстрационные. Для учебных заведений: обзор с трёх сторон, чтобы класс видел опыт. Обычно на колёсах, с подводкой коммуникаций.
Для муфельных печей. Усиленное основание и жаростойкая камера, повышенный отвод тепла.
Для работы с ЛВЖ. Исполнение без источников искры, взрывобезопасное освещение, повышенная кратность воздухообмена.
Шкафы-вытяжки для приборов. Под конкретное оборудование, например под атомно-абсорбционный спектрометр.
Эксплуатация и обслуживание
Перед началом работы проверяют тягу. Простейший способ - полоска бумаги у проёма: она должна отклоняться внутрь камеры. Инструментальную проверку анемометром проводят по регламенту, обычно раз в квартал или полгода.
Створку держат в рабочем положении, а не поднятой полностью. После работы шкаф оставляют включённым ещё на 10-15 минут, чтобы вывести остаточные пары.
Камеру моют после каждой работы с проливами. Вентиляционный канал и решётки чистят по графику: осевшие реагенты со временем разрушают воздуховод.
Итог: Подбор вытяжного шкафа сводится к трём вещам: материал камеры под ваши реагенты, производительность вытяжки под размер проёма и обязательная проверка притока в помещении. Ошибка в любом из трёх пунктов делает шкаф бесполезным.
