Как правильно организовать вентиляцию и коммуникации в лаборатории

Проектирование лаборатории - это не только выбор мебели и оборудования, но и грамотное планирование вентиляции и коммуникаций. Если эти аспекты не учесть заранее, могут возникнуть серьезные проблемы. Например, вытяжной шкаф может оказаться в двух метрах от воздуховода, а газовая разводка помешает установить реактивный стеллаж. Как избежать подобных ситуаций? Разберем, что учесть на этапе планирования.

Основные сложности в организации вентиляции

Лаборатория - это не офис и не производственный цех. Здесь одновременно могут работать с летучими растворителями, кислотами и биологическими образцами. Поддерживать нужные параметры воздуха - кратность воздухообмена, температуру, влажность, давление - задача сложная. Нормативная база разнообразна: СП 118.13330, СанПиН 2.2.4.3359-16, ГОСТ Р ИСО 14644 для чистых зон и отраслевые регламенты для конкретных типов лабораторий. Разобраться в этом массиве с первого раза сложно даже опытному проектировщику.

Типичная ошибка - когда заказчик считает достаточной общеобменную вентиляцию, рассчитанную по нормам для административных помещений. В химической или микробиологической лаборатории кратность воздухообмена должна быть принципиально другой - от 6-8 до 15-20 объемов в час в зависимости от класса опасности веществ и объема помещения. При недостаточном воздухообмене концентрация паров растворителей накапливается, и сотрудники сначала просто плохо себя чувствуют, а потом появляются хронические проблемы со здоровьем. Регуляторы не шутят: при проверке такая лаборатория рискует получить предписание с остановкой работы.

Отдельная история - давление в помещении. Для микробиологических и вирусологических лабораторий нужно создавать разрежение (отрицательное давление), чтобы контаминанты не выходили наружу. Для чистых комнат и фармацевтических зон - наоборот, избыточное давление, чтобы наружный воздух не попадал внутрь. Перепутать эти требования - значит получить систему, которая работает против своей же цели.

Выбор вентиляционной системы

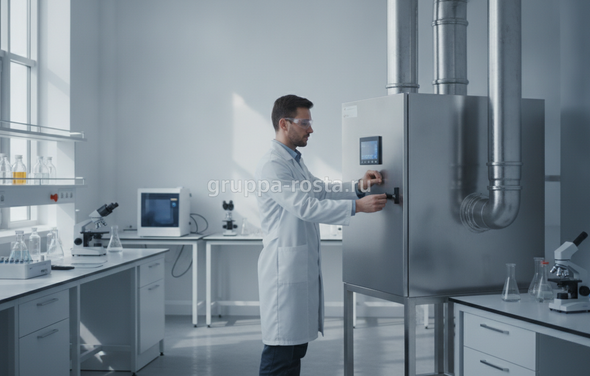

Приточно-вытяжная вентиляция с механическим побуждением - базовый вариант для большинства лабораторий. Приток подается с очисткой и подогревом (или охлаждением), вытяжка уходит через воздуховоды наружу. Баланс между притоком и вытяжкой определяет, будет ли в помещении избыточное или пониженное давление. Для химических лабораторий вытяжку обычно делают чуть больше притока - это предотвращает распространение паров в соседние помещения. Реализация требует грамотного расчета каналов, подбора вентиляторов и правильной трассировки воздуховодов.

Рециркуляционные системы применяются там, где нет возможности организовать выброс воздуха наружу или когда нужно экономить на подогреве. Воздух очищается через фильтры (обычно многоступенчатая система: грубая очистка, HEPA, угольный фильтр для паров) и возвращается в помещение. На практике чаще всего такие системы устанавливают во вспомогательных зонах или в офисных частях лаборатории, но не там, где работают с летучими органическими соединениями или токсичными газами: ни один фильтр не дает стопроцентной очистки. Для основных рабочих зон рециркуляцию лучше не использовать как основную схему.

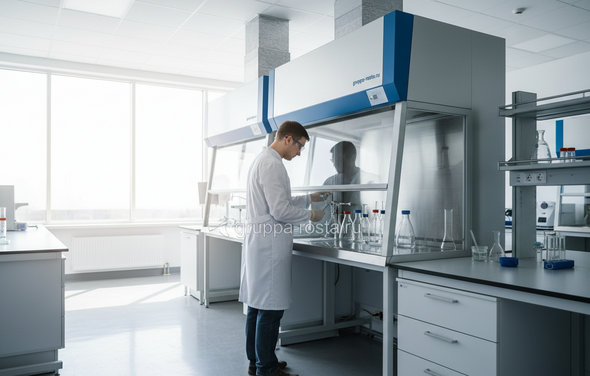

Комбинированные системы сочетают общеобменную вентиляцию с локальными вытяжными устройствами: вытяжными шкафами, ламинарными боками, зонтами над нагревательным оборудованием. Локальные устройства улавливают вредности прямо у источника, снижая нагрузку на общую систему. При проектировании важно правильно рассчитать суммарный воздушный баланс с учетом всех локальных отсосов, иначе в момент открытия нескольких шкафов одновременно система не справится.

Требования к фильтрации зависят от класса опасности веществ и типа лаборатории. Для аналитических лабораторий с летучими органическими соединениями нужны угольные фильтры на вытяжке. Для микробиологических - HEPA-фильтры класса H13-H14. Для работы с радиоактивными материалами - специальные абсолютные фильтры с защитой от радиоактивных частиц. Подбор фильтрации делают исходя из конкретного перечня веществ, а не по общему принципу "поставим что получше".

Организация коммуникаций и их влияние на функциональность

Коммуникации в лаборатории - это вода, канализация, электричество, газ, сжатый воздух, вакуум, иногда специальные технологические линии. Ошибка в их расположении или прокладке сказывается на работе каждый день: приходится тянуть удлинители через весь стол, пользоваться шлангом-времянкой вместо стационарного подключения или вообще выполнять операцию не там, где удобно, а там, где есть розетка. Опытный специалист всегда требует от проектировщика посадочные чертежи с точным расположением точек подключения - ещё до закупки мебели, а не после.

Лабораторная мебель современного производства делается с учётом интеграции коммуникаций внутри корпуса. Подстольные шкафы и тумбы имеют технологические отверстия и каналы для прокладки кабеля и труб. Надстройки над рабочими столами оснащаются встроенными шинами электропитания, кранами воды и газа прямо на стойках. Когда мебель спроектирована вместе с коммуникациями, рабочее место получается компактным и безопасным: нет свисающих проводов, нет шлангов на полу, нет самодельных хомутов на трубах.

Водоснабжение в лаборатории, как правило, включает холодную воду, а в некоторых случаях горячую и дистиллированную (или деионизированную). Раковины в столах лучше размещать с краями из нержавеющей стали или полипропилена - керамика при контакте с кислотами постепенно разрушается. Сифоны выбирают из полипропилена или ПВХ, но не из хромированной латуни, которая не выдерживает химических сред. Канализация должна уходить в химически стойкий коллектор с нейтрализационным колодцем, если в лаборатории работают с кислотами или щелочами - это требование СанПиН, а не просто рекомендация.

Газовые разводки прокладывают из стальных труб с резьбовыми соединениями или из специальных гофрированных нержавеющих шлангов. Запорные краны ставят на каждую точку потребления и на общем вводе в комнату. Типичная ошибка - когда кран на общем вводе прячут за мебелью так, что в аварийной ситуации к нему не добраться за разумное время. В нормативах есть требование к доступности аварийного отключения - оно не случайное.

На практике чаще всего проблемы с коммуникациями вылезают через полгода после запуска лаборатории, когда добавляется новое оборудование или меняется технологический процесс. Закладывать 20-30% резерв по мощности электросети и по количеству точек подключения воды - разумная практика, которая потом экономит деньги на переделку.

Электроснабжение лаборатории проектируют с раздельными группами для разного оборудования. Мощные потребители - муфельные печи, автоклавы, центрифуги - выводят на отдельные линии с соответствующими автоматами. Аналитические приборы и компьютеры запитывают через источники бесперебойного питания или стабилизаторы напряжения, потому что скачки в сети убивают чувствительную электронику. Розетки в рабочей зоне ставят с заземлением и защитой от влаги - класс не ниже IP44, а в зонах возможного попадания жидкости и выше.

Формирование сметы для лаборатории

Смета на вентиляцию и коммуникации - документ, который часто делают по остаточному принципу: сначала считают мебель и оборудование, а инженерку добавляют в конце с приблизительными цифрами. Потом при реализации выясняется, что реальные затраты выросли в полтора раза. Грамотный подход другой: коммуникации и вентиляцию считают первыми, потому что их стоимость и конструктивные особенности влияют на выбор мебели, расстановку оборудования и общую компоновку помещения.

Основные статьи затрат выглядят примерно так:

• Проектирование вентиляционной системы с расчётами воздухообмена и подбором оборудования
• Вентиляционные агрегаты: приточные и вытяжные установки, рекуператоры, фильтры
• Воздуховоды, фасонные части, шумоглушители, решётки и диффузоры
• Монтаж вентиляции, включая крепления, теплоизоляцию и балансировку системы
• Трубопроводы водоснабжения и канализации, запорная арматура
• Газовые разводки, редукторы, запорные краны
• Электромонтажные работы: кабели, щитки, автоматы, розетки, заземление
• Пуско-наладочные работы и ввод систем в эксплуатацию
• Регламентное обслуживание в первый год работы

По стоимости инженерные системы могут составлять от 25 до 60% общего бюджета оснащения лаборатории, в зависимости от её класса и специализации. Химическая лаборатория с несколькими вытяжными шкафами и кислотостойкой канализацией обойдётся значительно дороже, чем физическая лаборатория с минимальной химией. Микробиологическая с боксами биологической безопасности второго класса и системой поддержания разрежения - ещё дороже.

При формировании бюджета закладывайте резерв на непредвиденные работы - 10-15% от сметы. Лабораторные помещения редко имеют идеальную строительную готовность: где-то балка мешает трассировке воздуховода, где-то стена оказывается несущей и приходится менять маршрут кабелей. Без резерва такие вещи выбивают проект из графика и рождают конфликты с подрядчиком.

Следующие шаги для успешной реализации

После утверждения сметы начинается выбор подрядчиков. Есть соблазн отдать всё одной организации ради удобства, но на практике универсальные подрядчики часто слабее в специализированных разделах. Оптимально работать с двумя-тремя узкими специалистами: вентиляционщики, электрики, сантехники. Координировать их должен либо генеральный подрядчик, либо технический заказчик со стороны заказчика. Без координации они начнут конфликтовать за одни и те же пространства: один хочет вести воздуховод там, где другой уже запланировал кабельный лоток.

Техническое задание для подрядчика по вентиляции должно включать не только параметры воздухообмена, но и точные места подключения вытяжных шкафов и боксов, схему балансировки с расходами воздуха на каждую ветвь, требования к шуму и вибрации (особенно если рядом стоит точная аналитика) и требования к управлению системой. Современные системы умеют менять производительность в зависимости от количества открытых вытяжных шкафов - это VAV-управление (Variable Air Volume), оно экономит электроэнергию и продлевает ресурс оборудования.

Контроль за выполнением работ должен быть непрерывным, а не только на финальной приемке. Трассировка воздуховодов, уклоны канализационных труб, качество сварных швов на газовой разводке - всё это проверяют в процессе монтажа, потому что после закрытия потолков и стен исправить проблему стоит на порядок дороже. Фото каждого этапа скрытых работ - обязательное условие приемки.

После монтажа системы проходят пуско-наладку: вентиляцию балансируют по потокам, проверяют кратность воздухообмена инструментально, замеряют давление во всех зонах. Электрику проверяют мегаомметром и нагрузочными тестами. Газовую разводку опрессовывают. Всё это фиксируется в исполнительной документации, которая нужна не только для надзорных органов, но и при возможных переделках в будущем - чтобы понимать, где проходят скрытые коммуникации.

Регламентное обслуживание систем часто недооценивают: фильтры вентиляционных установок меняют раз в квартал или полгода в зависимости от загрязнённости, вентиляционные каналы чистят раз в год, клапаны и запорная арматура требуют периодической проверки. Если пренебрегать этим, система постепенно теряет эффективность, и через два года лаборатория работает с кратностью воздухообмена вдвое меньше расчётной - никто не жалуется, пока не случается что-то серьёзное.
