Как составить ТЗ на лабораторию: вентиляция и коммуникации

Техническое задание на лабораторию — это документ, который часто пишут наспех, а потом годами расхлёбывают последствия. Вентиляция и коммуникации в этом списке стоят первыми: именно по этим системам чаще всего возникают переделки, доработки и дополнительные расходы уже после сдачи объекта.

Почему важно правильно составить ТЗ на лабораторию?

Типичная ошибка — когда ТЗ пишет снабженец или административный сотрудник, не имеющий отношения к реальной работе в лаборатории. В результате документ получается формальным: есть перечень помещений, площади, общие фразы про «соответствие нормативам» — и всё. Ни кратности воздухообмена, ни схемы расположения вытяжных шкафов, ни требований к материалу трубопроводов. Подрядчик берёт такое ТЗ и делает так, как ему удобно или как дешевле. Потом выясняется, что вытяжка не справляется с парами кислот, розетки оказались не там, где нужно, а слив идёт в общую канализацию без нейтрализатора.

Последствия слабого ТЗ конкретны. Переделка вентиляции в уже отделанном помещении — это вскрытые потолки, новые короба, нарушение пожарных перегородок. Перенос точек водоснабжения — штробы в стенах, замена участков трубопровода. И это не считая простоя лаборатории на время ремонта. На практике чаще всего такие ситуации возникают в учреждениях, где новую лабораторию открывают в помещении, изначально не предназначенном для этих целей: бывшие офисы, склады, переоборудованные производственные цеха.

Безопасность персонала напрямую зависит от качества проектных решений, которые заложены ещё на уровне ТЗ. Недостаточный воздухообмен при работе с органическими растворителями — это не абстрактный риск, а конкретные превышения ПДК рабочей зоны. Отсутствие аварийного душа и раковины для промывки глаз на нужном расстоянии от рабочих мест — нарушение требований охраны труда. Всё это фиксируется в ТЗ или не фиксируется вовсе.

Что должно быть включено в ТЗ?

Хорошее ТЗ на лабораторию — это не общее описание, а набор конкретных технических параметров по каждой системе. Разберём, что именно нужно прописывать.

Шаг 1. Описание видов работ и применяемых веществ. Это основа всего документа. Укажите классы опасности веществ, агрегатные состояния (газы, пары, аэрозоли, жидкости), температурные режимы работы, наличие взрывоопасных или легковоспламеняющихся компонентов. Именно от этого зависят требования к вентиляции, материалам покрытий и типу электрооборудования. Без этого раздела проектировщик работает вслепую.

Шаг 2. Перечень оборудования с указанием привязки к коммуникациям. Каждый прибор, который потребляет электроэнергию, воду, газ или требует вытяжки, должен быть внесён в список с указанием мощности, расхода, нужного напряжения и желаемого места установки. Автоклав на 400 литров с электроподогревом — это не просто «крупногабаритное оборудование», это конкретная нагрузка на электросеть, требование к водоснабжению и водоотведению, требование к несущей способности пола.

Шаг 3. Требования к вентиляции с указанием кратности воздухообмена. Кратность должна соответствовать классу помещения. Для химических лабораторий общего профиля — не менее 6-8 крат в час. Для помещений с работой с летучими органическими веществами — от 10 крат и выше. Если планируются вытяжные шкафы, укажите их количество, тип (с вертикальным подъёмом, горизонтальным, радиус-стекло) и требуемую скорость воздуха в проёме (стандарт — 0,5 м/с при открытом положении).

Шаг 4. Требования к электроснабжению. Напряжение (220 В / 380 В), тип заземления (TN-S для лабораторий с чувствительным оборудованием предпочтительнее), категория электроснабжения (для лабораторий с непрерывными процессами нужна вторая или первая категория), наличие источников бесперебойного питания для критичных приборов. Укажите, нужны ли отдельные контуры заземления для аналитического оборудования.

Шаг 5. Требования к водоснабжению и канализации. Это один из самых недооценённых разделов. Укажите давление и расход воды в точках потребления, нужна ли деионизированная или дистиллированная вода (и если да — где будет располагаться установка водоподготовки), требования к материалу труб (для агрессивных сред — полипропилен или PVDF, не сталь). По канализации: нужна ли локальная нейтрализация стоков, отдельная линия для кислотно-щелочных стоков, жироуловитель для микробиологии.

Шаг 6. Требования к газоснабжению. Если в лаборатории используются природный газ, технические газы (азот, аргон, кислород, водород), укажите давление, расход, точки подключения. Для кислорода и водорода — отдельные требования к материалам арматуры и к вентиляции помещений хранения баллонов.

Как правильно организовать вентиляцию?

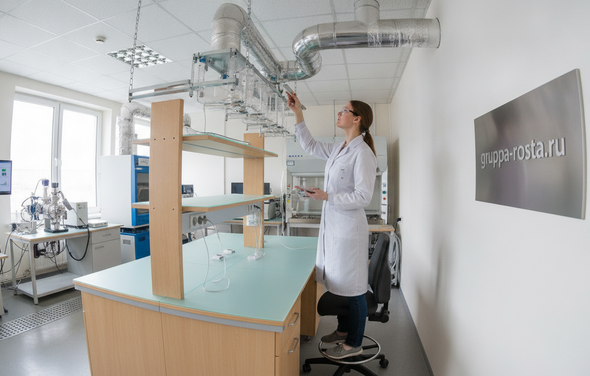

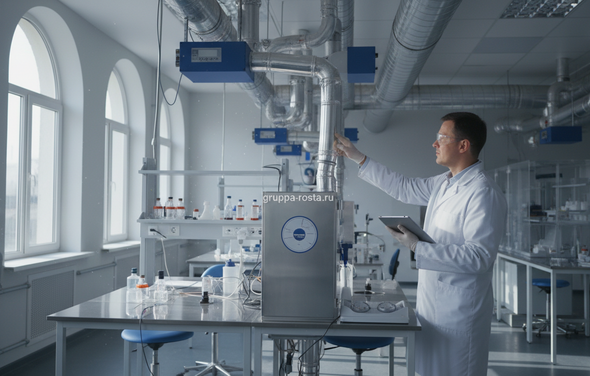

Вентиляция в лаборатории — это отдельная инженерная задача, которая не решается стандартными офисными подходами. Главный принцип: вытяжка должна превышать приток, чтобы в лаборатории поддерживалось небольшое разрежение. Тогда загрязнённый воздух не выходит в коридоры и соседние помещения.

Выбор типа вентиляционной системы зависит от характера работ. Приточно-вытяжная система с механическим побуждением — стандарт для большинства химических и аналитических лабораторий. Приточный воздух подаётся через потолочные диффузоры или распределители в верхней зоне, вытяжка организована как из верхней зоны (для лёгких газов), так и из нижней (для паров тяжелее воздуха — хлора, серного ангидрида, большинства органических растворителей). Опытный специалист всегда проверяет, на каком уровне расположены вытяжные патрубки вытяжного шкафа: если только в верхней части — тяжёлые пары накапливаются у пола.

Фильтрация выбросов — отдельная тема. Для биологических лабораторий требуются HEPA-фильтры. Для химических лабораторий с работой с органикой — угольные фильтры или термокаталитические нейтрализаторы. Для лабораторий с кислотами и щелочами — газопромыватели (скрубберы). Всё это должно быть прописано в ТЗ с указанием классов загрязнений и требуемой эффективности очистки. Подрядчик не будет ставить скруббер, если в ТЗ написано просто «вентиляция».

Вентиляция вытяжных шкафов: отдельный контур или общая система?

Вытяжные шкафы лучше подключать к отдельному вентиляционному контуру, изолированному от общеобменной вытяжки. Причин несколько. Во-первых, нагрузка на вытяжку вытяжных шкафов нестабильна: при открытии створки расход воздуха резко возрастает, и если шкаф подключён к общей системе, это создаёт дисбаланс во всём воздухообмене помещения. Во-вторых, загрязнения из вытяжных шкафов не должны попадать в общую вытяжную магистраль без предварительной обработки. Укажите в ТЗ: отдельный вентилятор для каждого вытяжного шкафа или групповая система с постоянным регулированием расхода (VAV-система).

Как обеспечить эффективные коммуникации?

Коммуникации в лаборатории — это не просто «трубы и провода». Это система, которая должна быть спроектирована с учётом будущего изменения планировки, замены оборудования и требований обслуживания. Классическая ошибка — заложить все коммуникации в стяжку пола и стены намертво. Через три года оборудование поменяли, а розетки остались не там.

Лабораторная мебель с интегрированными коммуникациями (реактивные стойки, напольные колонны, подвесные системы) решает часть проблемы: точки подключения можно перемещать без капитального ремонта. Но для этого нужно заранее предусмотреть в ТЗ магистральные трассы с достаточным количеством выводов.

Электроснабжение: что конкретно нужно прописать

В ТЗ по электроснабжению должны быть: суммарная установленная мощность всего оборудования с разбивкой по рабочим местам, требования к напряжению (не только 220 В, но и 380 В для трёхфазного оборудования — центрифуги, автоклавы, сушильные шкафы большого объёма), тип розеток (для лабораторий с мокрыми процессами — IP44 минимум), требования к заземлению, наличие защитного отключения (УЗО), а также наличие аварийного выключения всей электросети помещения одним выключателем — это требование ряда отраслевых нормативов.

Отдельно укажите, какое оборудование должно работать от ИБП. Хроматографы, спектрометры, системы мониторинга — потеря питания в момент анализа может привести к потере дорогостоящих проб и необходимости повторного запуска длительных методик.

Водоснабжение и канализация: про что чаще всего забывают

Давление воды в лабораторных кранах должно быть не ниже 1,5 бар и не выше 3 бар. При более высоком давлении возникают проблемы с лабораторными кранами типа «гусиная шея» — они текут и быстро изнашиваются. Это нужно указать в ТЗ с требованием установить редуктор давления на вводе в лабораторию.

Канализация для химических лабораторий должна быть выполнена из химически стойких материалов — полипропилен или PVDF для кислотных стоков, а не стандартный ПВХ. Это важно прописать отдельно, потому что подрядчик по умолчанию возьмёт ПВХ как более дешёвое решение. Если в лаборатории будут работать с концентрированными кислотами или щелочами, нужен нейтрализатор стоков перед сбросом в общую канализацию. Отсутствие нейтрализатора — это нарушение природоохранного законодательства и претензии со стороны контролирующих органов.

На практике в большинстве случаев при приёмке лаборатории контролирующие органы проверяют наличие нейтрализатора кислотно-щелочных стоков одним из первых пунктов. Если его нет в ТЗ, он с большой вероятностью не появится и в проекте.

Доступ к коммуникациям для обслуживания

В ТЗ нужно явно прописать требование к доступности всех коммуникационных узлов для обслуживания и ремонта. Запорные вентили, фильтры, ревизионные люки, щитки — всё должно быть доступно без демонтажа мебели или оборудования. На практике чаще всего упускают этот момент, и через год выясняется, что запорный кран водоснабжения намертво закрыт лабораторным столом, который стоит там же, где и спроектирован.

Что делать после составления ТЗ?

Готовое ТЗ — это не финальный документ, а основа для диалога с проектировщиком. Следующий шаг: передать ТЗ специализированной проектной организации с опытом именно лабораторных объектов. Проектировщики, которые делают офисы или производственные помещения, часто не знают отраслевых нормативов для лабораторий: СанПиН 2.2.3.999-00, ГОСТ Р ЕН 14175 для вытяжных шкафов, требований Роспотребнадзора к конкретным типам лабораторий.

Шаг 1. Провести экспертизу ТЗ с профильным специалистом. Лучше всего пригласить независимого технолога или опытного руководителя лаборатории схожего профиля. Он найдёт то, что вы пропустили: отсутствие аварийного освещения, нехватку точек водоснабжения, неудачное расположение вытяжных шкафов относительно потока людей через лабораторию.

Шаг 2. Согласовать ТЗ с надзорными органами до начала проектирования. Для лабораторий, работающих с патогенами, радиоактивными веществами, наркотическими препаратами или прекурсорами, ТЗ фактически нужно согласовывать с Роспотребнадзором, Росатомом или ФСКН до начала проектирования. Это занимает время, но спасает от дорогостоящих переработок проекта после его готовности.

Шаг 3. Проверить проект на соответствие ТЗ. Когда проект готов, сверьте его с ТЗ пункт за пунктом. Именно для этого ТЗ должно содержать конкретные числа, а не общие формулировки. Если в ТЗ написано «кратность воздухообмена не менее 8» — это можно проверить. Если написано «надлежащая вентиляция» — проверить нечего.

Шаг 4. Провести пусконаладочные испытания вентиляции. После монтажа вентиляционной системы обязательно проведите замеры скорости воздуха в проёмах вытяжных шкафов и кратности воздухообмена в помещении. Результаты оформите протоколом. Этот протокол нужен при проверках и для подтверждения, что система работает в соответствии с проектом.

Шаг 5. Организовать регламент технического обслуживания. Вентиляционные фильтры требуют замены, ловушки канализации — прочистки, запорная арматура — проверки. Всё это должно быть внесено в регламент эксплуатации лаборатории ещё на стадии проектирования, пока известны все характеристики оборудования и расходники к нему.
