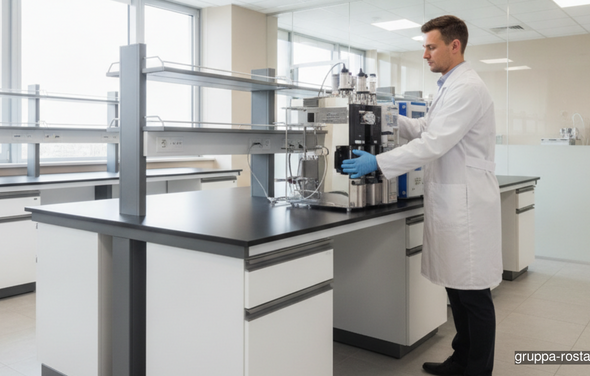

Стол для хроматографа: как выбрать и на что смотреть при покупке

Приобретение хроматографа, это всегда серьезная инвестиция, которая требует не только значительного бюджета, но и тщательной подготовки рабочего места. Ошибки на этапе планирования оснащения могут привести к перегреву оборудования, нарушению точности анализов из-за вибраций или невозможности соблюдения санитарных норм. Правильный выбор лабораторного стола, это не вопрос эстетики, а вопрос технологической безопасности и долговечности дорогостоящего прибора. В этой статье мы разберем, на какие параметры опираться при проектировании зоны хроматографического анализа.

Важно понимать, что хроматограф, это не просто тяжелый ящик на столе. Это сложная система, требующая стабильного электропитания, стабильной поверхности без микровибраций и особого режима воздухообмена. Если стол будет недостаточно жестким, даже минимальное движение исследователя рядом с прибором может исказить показания детектора. Если же столешница будет слишком высокой или низкой, это приведет к быстрой утомляемости персонала и ошибкам при работе с расходными материалами. Поэтому процесс выбора должен начинаться не с каталога мебели, а с изучения нормативной документации и технических паспортов ваших приборов.

Многие заказчики совершают ошибку, пытаясь втиснуть современное оборудование в старые помещения, не учитывая новые требования законодательства. Современная лабораторная мебель требования к которой постоянно уточняются, должна соответствовать актуальным СанПиН и СП. Мы подготовили подробный разбор, который поможет вам избежать лишних трат и создать эффективное рабочее пространство, соответствующее всем стандартам безопасности.

Какие требования предъявляют нормы СанПиН и СП

Первое, с чего начинается проектирование любой лаборатории,, это проверка соответствия помещения действующим санитарным правилам. На текущий момент ключевыми документами являются СП 2.1.3678-20, вступивший в силу с 1 января 2021 года, и СанПиН 1.2.3685-21, действующий с 1 марта 2021 года. Эти документы устанавливают жесткие рамки для организации рабочих зон, чтобы минимизировать риски для здоровья сотрудников и предотвратить перекрестное загрязнение проб.

Согласно СП 2.1.3678-20, для обычных лабораторных помещений установлены нормы площади, которые нельзя игнорировать. Для одного рабочего места требуется не менее 6 м². Это пространство необходимо не только для размещения самого стола, но и для обеспечения свободного прохода, возможности обслуживания оборудования с разных сторон и размещения вспомогательного инвентаря. Если ваша лаборатория предполагает специфические условия, важно учитывать, что СанПиН 1.2.3685-21 допускает для определенных типов рабочих мест сокращенную площадь, не менее 4,5 м². Однако при выборе мебели стоит ориентироваться на более строгие показатели, чтобы иметь запас для маневра при расширении штата или замене оборудования.

Отдельного внимания заслуживают требования к микроклимату. Для обеспечения нормального воздухообмена в лабораторных помещениях рекомендуется, чтобы высота потолков составляла не менее 3 метров. Это критически важно, так как хроматография часто связана с использованием летучих растворителей и химических реагентов, выделяющих пары. Если помещение низкое, создать эффективную систему вытяжки будет технически сложно, что приведет к нарушению санитарных норм.

Стоит упомянуть, что ранее применявшиеся нормы, такие как СанПиН 2.1.3.2630-10, в настоящее время признаны отмененными. Это означает, что нельзя опираться на старые методики расчета площади и вентиляции. Если ваша лаборатория строилась по старым стандартам, рекомендуется провести аудит и привести ее в соответствие с актуальными СП и СанПиН, так как это может стать препятствием при прохождении лицензирования или сертификации производства.

Как рассчитать площадь и воздухообмен в лаборатории

Расчет площади, это не только вопрос того, сколько столов поместится в комнате. Это комплексная задача, включающая в себя расчет зон прохода, зон обслуживания и зон безопасности. Когда вы планируете стол для хроматографа, нужно учитывать, что прибор имеет значительную глубину. К стандартному размеру столешницы необходимо добавить минимум 50-70 см свободного пространства спереди для удобства оператора и еще около 20-30 см сзади для подключения трубок, шлангов и кабелей.

Особое место занимает вопрос воздухообмена. Для обычных лабораторий нормой считается 3-кратный воздухообмен в час. Это означает, что весь объем воздуха в помещении должен полностью обновиться три раза за один час. Если в лаборатории используются химические вещества, выделяющие токсичные пары, требования могут быть еще жестче. Важно понимать, что расчет ведется исходя из объема помещения (длина x ширина x высота), поэтому высота потолков напрямую влияет на требуемую мощность вытяжной системы.

При планировании зон хроматографии следует учитывать специфику работы прибора. Хроматограф выделяет тепло, а используемые растворители могут быть взрывоопасными или токсичными. Поэтому важно не только обеспечить общий приток свежего воздуха, но и предусмотреть локальную вытяжку, если это требуется по регламенту работы с конкретным веществом. Недостаточный воздухообмен приведет к накоплению паров, что не только нарушит нормы безопасности, но и может повлиять на стабильность работы датчиков прибора.

При расчете площади важно избегать ситуации "плотной застройки". Если расставить столы вплотную, вы не сможете обеспечить беспрепятственный доступ к задней части оборудования для его обслуживания. Это критическая ошибка, которая в будущем приведет к простою дорогого прибора из-за невозможности быстро заменить деталь или устранить утечку. Всегда закладывайте коэффициент запаса на технологические проходы, ориентируясь на нормы не менее 6 м² на одно рабочее место.

Какая нагрузка должна быть у лабораторного стола

Один из самых важных технических параметров, который часто упускают при заказе мебели, это предельная нагрузка на столешницу. Хроматограф, это не только сам блок управления, но и сопутствующие устройства: насосы, детекторы, системы подачи растворителей, компрессоры и системы кондиционирования. В сумме вес этой системы может быть очень значительным, а нагрузка на поверхность распределяется неравномерно.

В индустрии принято разделять лабораторную мебель на две основные категории по грузоподъемности: стандартную и усиленную. Для стандартных моделей расчетная равномерно распределенная нагрузка составляет не менее 200 кг. Этого достаточно для легких столов с простым оборудованием, но крайне мало для полноценного хроматографического комплекса. Если на столе будут стоять тяжелые блоки и дополнительные приборы, стандартная конструкция может начать прогибаться со временем.

Для работы с тяжелым оборудованием необходимо выбирать усиленные конструкции. Их расчетная нагрузка составляет 500 кг и выше. Такие столы имеют более мощный металлический каркас и усиленное основание, что исключает вибрации и деформации столешницы. Для хроматографа это критически важно, так как малейший перекос поверхности из-за прогиба может нарушить герметичность соединений или повлиять на работу прецизионных узлов.

При выборе стоит учитывать не только общую нагрузку, но и то, как она распределяется. Хроматограф может иметь тяжелые узлы, сосредоточенные в одной точке. Поэтому важно уточнить у производителя, как конструкция справляется с точечной нагрузкой. Ошибка в этом вопросе может привести к тому, что через полгода эксплуатации стол начнет "гулять", что сделает невозможным получение точных аналитических результатов.

Как правильно выбрать высоту рабочей столешницы

Выбор высоты столешницы, это вопрос эргономики, который напрямую влияет на продуктивность труда и здоровье сотрудника. В лабораторной практике существуют общепринятые стандарты для работы сидя и стоя. Если ваш исследователь будет работать за столом сидя, оптимальная высота столешницы составляет 720-750 мм (или 750±20 мм). Такая высота позволяет комфортно расположить руки на уровне локтей, обеспечивая правильную осанку и снижая нагрузку на позвоночник.

Однако хроматография часто требует длительного наблюдения за процессами или манипуляций с пробами, что может подразумевать работу в положении стоя. В таких случаях используются столы с регулируемой высотой или стационарные высокие столы. Важно помнить, что неправильно подобранная высота, это не только дискомфорт, но и риск случайного повреждения оборудования. Слишком низкая столешница вынуждает человека наклоняться, что повышает риск опрокидывания приборов или проливания реагентов.

Для специализированных лабораторий, где используются разные типы оборудования, рекомендуется использовать столы с регулируемыми ножками. Это позволяет компенсировать неровности пола и точно выставить уровень столешницы. Для хроматографа идеально ровная поверхность является обязательным условием. Даже микроскопический наклон может стать проблемой при работе с жидкостными системами, где важна стабильность потока.

При выборе высоты также стоит учитывать высоту самого прибора. Если вы планируете разместить над столом дополнительные полки или шкафы, убедитесь, что они не будут мешать оператору при работе с верхней панелью хроматографа. Ошибка в проектировании высоты рабочего места часто приводит к тому, что лаборатория вынуждена переделывать мебель через несколько месяцев после запуска, что крайне дорого и неэффективно.

Чем отличаются стандартные и усиленные конструкции

Понимание различий между стандартной и усиленной мебелью поможет вам грамотно распределить бюджет. Основное отличие заключается в конструктивной схеме и материалах. Стандартные столы обычно имеют облегченный металлический каркас и столешницу из стандартных материалов (например, ЛДСП или тонкого пластика). Они идеально подходят для учебных классов или офисных лабораторий, где оборудование не имеет большой массы и не требует повышенной стабильности.

Усиленные конструкции создаются специально для тяжелого и прецизионного оборудования. Их отличительные черты:

• Утолщенный стальной профиль каркаса, исключающий раскачивание.
• Использование массивных столешниц (из химически стойкого полимера или спецсплавов), которые не деформируются под весом.
• Наличие дополнительных поперечин и ребер жесткости.
• Возможность установки тяжелых навесных систем без риска перекоса всей конструкции.

На практике разница проявляется в долговечности. Стандартный стол под тяжелым хроматографом может начать "плыть" уже через несколько месяцев. Это проявляется в микровибрациях, которые передаются на колонку или детектор. Для аналитической химии такая нестабильность недопустима. Усиленный стол обеспечивает необходимую инертность, гарантируя, что положение прибора будет неизменным на протяжении многих лет.

Также стоит учитывать химическую стойкость. Для хроматографии это критично, так как рядом часто используются органические растворители. Усиленные столы для лабораторий часто оснащаются столешницами из химически стойкого композита, который не впитывает реагенты и не разбухает при попадании жидкости. Стандартные столы с дешевым покрытием могут быстро прийти в негодность при малейшем контакте с агрессивной средой.

Как разместить хроматограф для удобной эксплуатации

Правильное размещение оборудования, это баланс между технической необходимостью и удобством оператора. Согласно техническим рекомендациям, хроматограф должен располагаться на ровной столешнице, обеспечивающей беспрепятственный доступ ко всем узлам прибора. Это касается не только передней панели, но и задней части, где расположены коммуникации. Если прибор стоит слишком плотно к стене, вы не сможете заменить трубки или почистить фильтры без риска повредить оборудование.

Существует несколько золотых правил размещения хроматографических систем:

1. Свободный доступ: Обеспечьте пространство для маневра рук оператора с обеих сторон прибора.
2. Удаленность от источников вибрации: Не ставьте хроматограф вплотную к центрифугам, моющим машинам или другим вибрирующим агрегатам.
3. Доступ к коммуникациям: Обеспечьте легкий доступ к розеткам, газовым баллонам и системе подачи растворителей.
4. Защита от прямых лучей: Избегайте размещения прибора под прямыми солнечными лучами или под прямыми потоками воздуха от кондиционера, что может вызвать температурные скачки.

Важно учитывать и логистику внутри лаборатории. Если лаборатория большая, хроматограф должен находиться в зоне, где к нему легко добраться с подносом реагентов или картриджей, но при этом он не должен находиться на проходном месте, где случайное движение коллеги может привести к столкновению со столом.

Не забывайте про электроснабжение. Хроматограф требует стабильного напряжения. Рекомендуется предусматривать в конструкции стола или рядом с ним специальные кабель-каналы, чтобы провода не висели на полу, создавая опасность спотыкания, и не перекрещивались хаотично, что затрудняет диагностику неисправностей.

Как правильно организовать пространство над оборудованием

Организация вертикального пространства, это ключ к эффективной лаборатории. Часто при проектировании уделяют внимание только поверхности стола, забывая о том, что пространство над ним должно быть свободным. Для хроматографа это правило критически важно. Над прибором не должно быть полок, шкафов или нависающих конструкций, которые могут препятствовать теплоотводу или ограничивать доступ к верхним панелям оборудования.

Хроматографы выделяют тепло в процессе работы. Если над прибором будет установлена полка со склянками или закрытый шкаф, это создаст "тепловую подушку", которая может привести к перегреву электроники. Свободное пространство над оборудованием обеспечивает естественную конвекцию воздуха, что крайне важно для стабильности работы детектора, чувствительного к температуре.

Однако это не значит, что пространство должно быть пустым. Вы можете использовать навесные системы для хранения легких и не мешающих прибору вещей: расходных материалов, фильтров, бумажных полотенец. Главное, исключить риск падения предметов на оборудование. Если на полке выше хроматографа стоит химикат, его случайное падение может привести к катастрофическим последствиям для прибора и безопасности персонала.

В современных лабораториях часто используют модульные системы хранения, которые крепятся к каркасу стола, но при этом не перекрывают рабочую зону прибора. Это позволяет держать все необходимое под рукой, не загромождая рабочую поверхность и не нарушая температурный режим оборудования. Помните: порядок в пространстве над столом, это не вопрос чистоты, а вопрос безопасности и стабильности ваших анализов.
