Шкаф вытяжной химический: выбор, требования и цена

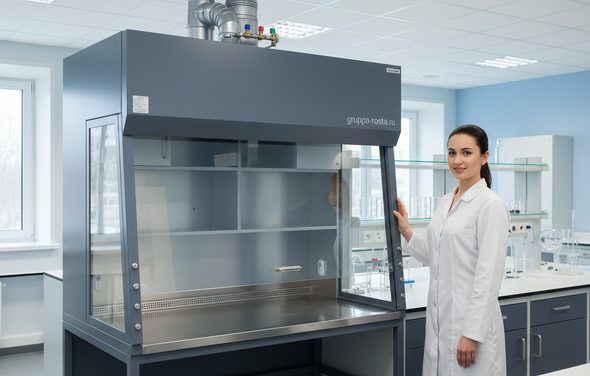

Инженер открывает створку, зажигает горелку и ставит стакан с реагентом под зонт. Воздух уходит ровно, без рывков — и сразу понятно: в таком шкафу работать безопасно.

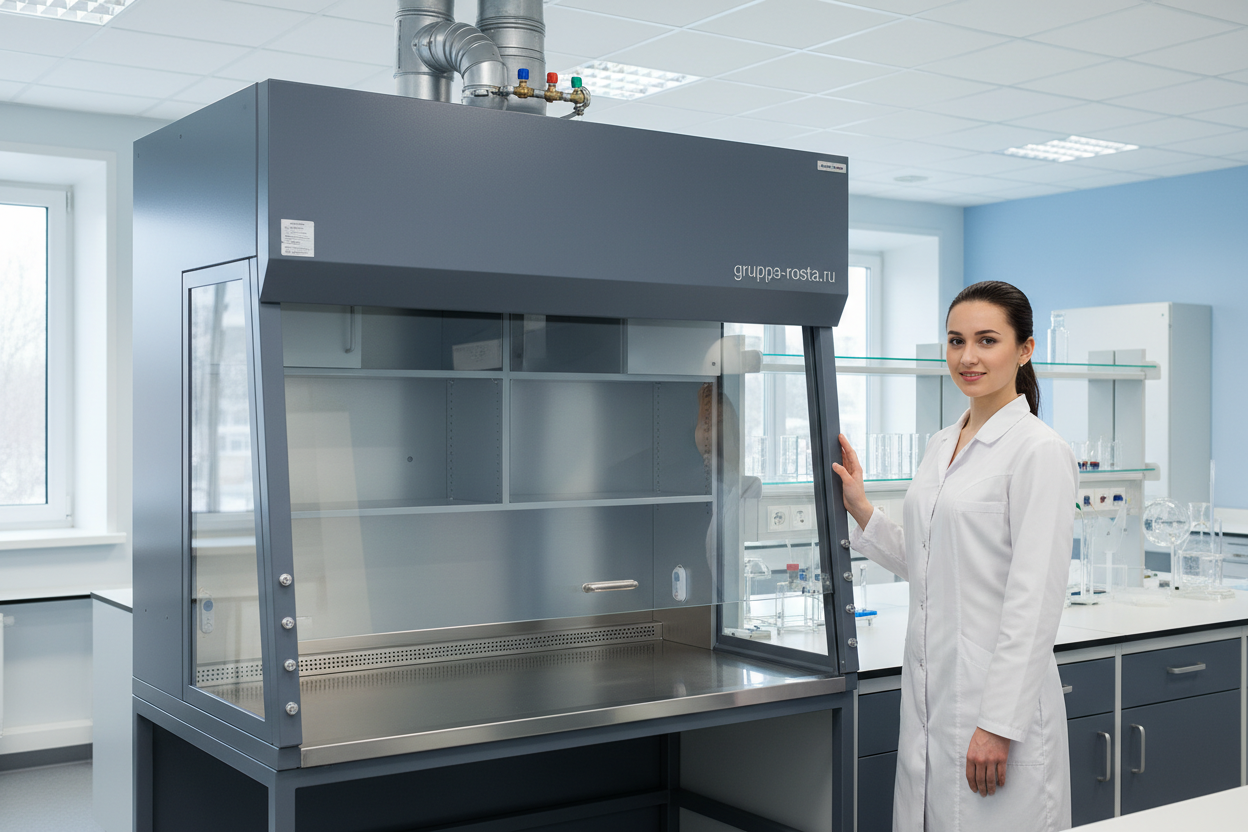

Как выбрать шкаф вытяжной химический
Сценарий знакомый: в планах — новая серия опытов, а в смете пока одна строчка — «вытяжной шкаф». В реальности выбор начинается не с каталога, а с перечня реактивов и операций: кислоты, основания, органика, нагрев, УФ, весы или грубая механика.
Если по-простому, алгоритм такой: определите список химических рисков и объем работ, решите — канальный (с подключением к общей вентиляции) или рециркуляционный (с фильтрами) шкаф, зафиксируйте требуемые размеры, скорость приточного потока и высоту проема створки. Канальный — универсальнее и надежнее для «сборных солянок» и неизвестных смесей; рециркуляционный — там, где нельзя тянуть воздух наружу, но он требует точного подбора фильтра и режима. Проверьте, какие коммуникации нужны внутри: вода, газ, вакуум, электрика, — и где их подвести.
Далее — конструктив и эргономика. Тип створки: вертикальная, горизонтальная или комбинированная. Рабочая ширина — 1200/1500/1800 мм (меньше тесно, больше — дороже по воздуховоду). Номинальная скорость на проеме 0,3–0,5 м/с при открытой створке 400–500 мм; обеспечьте это вентилятором и сечением канала. Освещенность не ниже 500 лк, шум до 55–65 дБ(А), удобный подлокотник и скругленная кромка столешницы — мелочи, которые экономят силы оператора к концу смены.
И да, «как выбрать вытяжной шкаф» — это ещё и про сервис. Запросите протоколы испытаний по EN 14175 (или их эквивалент), сертификаты на материалы, рекомендации по фильтрам и график ТО. Часто это видно сразу: где производитель уверен в продукте, там есть цифры, а не общие слова.
Требования и стандарты для вытяжных шкафов (ГОСТ, EN)
Пуско-наладка идет, а вытяжка «не держит» при резком взмахе рукой у проема — значит, что-то не так либо с геометрией, либо с воздухом. Нормативы как раз нужны, чтобы такие истории не случались.
Ориентир — EN 14175 (в РФ используется как ГОСТ Р EN 14175), где описаны типовые и приемочные испытания, требования к удержанию аэрозоля/газа и стабильности потока. Для подтверждения удержания применяют методы по EN 14175-3/-4 и, при необходимости, испытания по ASHRAE 110 как дополнительную проверку. Вентиляция здания — по СП 60.13330, требования к воздуху рабочей зоны — по ГОСТ 12.1.005, электробезопасность — по ПУЭ и степени защиты розеток не ниже IP44 внутри шкафа, обязательно УЗО 30 мА на группы розеток.
Ключевые допуски: средняя скорость на проеме 0,3–0,5 м/с, отклонение по полю — в пределах допуска производителя, визуальный тест дымом и тест на «рывки» потока проходят без прорыва дыма за створку. Документация включает паспорт, инструкции, схему воздуховодов и протоколы замеров на объекте — это и есть «вытяжной шкаф для лаборатории требования» в практическом виде.
Материалы, срок службы и конструкция шкафа
Химик пролил каплю азотной — столешница осталась целой, шов не вспучился, запаха пластика нет. Значит, материалы выбраны правильно.
Под кислоты и щелочи подойдут корпуса из стали с химстойким порошковым покрытием и полипропиленовые узлы, а лучше — полностью полипропиленовые шкафы; столешницы — из эпоксидной или фенольной смолы, керамики или полипропилена. Для органических растворителей — сталь с эпоксидно-порошковым покрытием + фенольная смола, искробезопасная фурнитура, искроустойчивый вентилятор; для галогенсодержащих сред — PVDF/PP и керамика. При высоких температурах и агрессивных средах — AISI 316/316L на узлах, устойчивое к коррозии остекление, закаленное или многослойное стекло в створке.
Конструкция: жесткая рама (сварная или болтовая), аэродинамический передний профиль, регулируемые направляющие потока, двойные стенки для скрытой разводки сервисов. Рабочая поверхность толщиной 16–25 мм, борт-лоток 20–30 мм для удержания пролитой жидкости, допустимая равномерная нагрузка не ниже 200 кг. Сервисные посты газа/воды с кислотостойкими клапанами, электрические розетки внутри — в нишах вне основной струи, панель управления — на передней стойке.
Коррозионная стойкость покрытия — важный момент: порошковая система с толщиной 60–80 мкм и испытаниями в камере соляного тумана не менее 240 часов — разумный минимум для «мокрых» химий. Герметизация швов из химстойких составов, не дающих трещин при термоциклах.
По сроку службы ориентируйтесь на 7–12 лет при стандартной эксплуатации и 15+ лет при регулярном сервисе, замене уплотнений и поддержании вентиляции. Гарантия 12–36 месяцев — хороший индикатор уверенности производителя. Перед тем как «шкаф вытяжной химический купить», запросите референсы, фото узлов после нескольких лет работы и условия сервисной поддержки.
Вентиляция, фильтрация, безопасность и эргономика
Оператор открывает створку повыше — поток не срывается, датчик не ругается, шум не давит на уши. Так и должно быть каждый день, а не только на приемке.
Воздух. Номинальная скорость 0,3–0,5 м/с поддерживается системой CAV (постоянный расход) или VAV (переменный, привязанный к положению створки). Типичные расходы: для ширины 1200 мм — 500–700 м³/ч, 1500 мм — 700–900 м³/ч, 1800 мм — 900–1200 м³/ч при открытии 400–500 мм. Канал 200–315 мм, плавные отводы 45°, вентилятор из PP/PVDF или с антикоррозионным покрытием, антивибровальные вставки. Уровень шума на рабочем месте — до 65 дБ(А); выше — утомляет персонал.
Фильтрация. Канальные шкафы выбрасывают загрязнения наружу — универсально и надежно; рециркуляционные используют кассеты: угольные (универсальные, с пропитками под кислые/щелочные/формальдегидные пары) и HEPA H14 для аэрозолей, эффективность 99,995%. Важно отслеживать проскок: индикаторы насыщения, регламент замены по наработке и контролю ПДК. Не используйте рециркуляцию для неизвестных смесей или тяжелых выбросов — риски непрогнозируемы. Безопасность дополняют блокировки подъема створки при отказе тяги, УЗО 30 мА, искрогасители, поддон-лоток и аварийный душ/глазная ванна поблизости.
Эргономика. Высота столешницы 900 мм для стоя, 750 мм — для сидя, кромка — скругленная, освещение 500–750 лк, нейтральный белый 4000–5000 K. Розетки IP44, органы управления — на уровне глаз, шкала на створке, широкая ручка. Часто это видно сразу: за хорошо продуманной эргономикой меньше ошибок и больше точности.
- Смотровое окно без искажений по всей ширине, закаленное стекло.
- Сигнализация: визуальная и звуковая при падении скорости ниже уставки.
- Маркированные краны воды/газа с выводом на фасад; инертные материалы уплотнений.
Модульность, индивидуальное производство и масштабирование
Сегодня нужен один пост под кислоты, завтра — три места под органику и весы. Гибкость экономит бюджет и нервы.
Модульные линейки закрывают типоразмеры 900/1200/1500/1800/2100 мм, позволяют добавлять тумбы (химстойкие, для кислот/щелочей, для горючего), мойки и каплеуловители, сервисные колонны, посты газа/вакуума, вытяжные шкафы-весовые с антивибростолом. Индивидуальное исполнение — вырезы под установки, увеличенная высота проема, спец-остекление, материалы PP/PVDF/316L, интеграция VAV c BMS (Modbus/BACnet). Масштабирование проще с унифицированными воздуховодами и вентиляторами «с запасом», возможностью добавлять шкафы каскадом без переделки шахты. Сроки: серийные 2–6 недель, кастом 6–12 недель с проектом и согласованием узлов.
Цена, покупка, монтаж и типичные ошибки
Бюджет расписан, но «вдруг» всплывает допсмета на вентканалы и монтаж — итоговая цена растет на треть. Такое бывает, если считать только корпус.
Что влияет на стоимость. Материал и ширина, тип (канальный или рециркуляционный), система управления (CAV/VAV), набор сервисов внутри, фильтры, вентилятор и воздуховоды, монтаж и пусконаладка. Для ориентира: цена «шкаф вытяжной химический» шириной 1200 мм в базовой канальной версии — примерно от 180–260 тыс. ₽; 1500 мм — от 230–360 тыс. ₽; 1800 мм — от 280–450 тыс. ₽. Рециркуляционные с многоступенчатыми фильтрами — от 300–800 тыс. ₽ и выше, в зависимости от кассет. Проект воздуховодов, вентилятор, шумоглушители и монтаж добавят 100–300 тыс. ₽; пусконаладка и замеры — еще 5–10%.
| Статья | Диапазон, ₽ | Комментарий |
|---|---|---|
| Корпус и остекление | 120 000–300 000 | Зависит от ширины и материалов |
| Столешница (эпоксид/фенол/керамика) | 25 000–120 000 | Керамика дороже, PP дешевле |
| Сервисы (газ/вода/вакуум/электрика) | 20 000–90 000 | Краны, краски, IP44-розетки |
| Вентилятор и автоматика | 40 000–150 000 | PP/PVDF, регуляторы CAV/VAV |
| Фильтры (для рециркуляции) | 60 000–250 000 | Угольные/HEPA, ресурс и тип |
| Воздуховоды и монтаж | 60 000–200 000 | Диаметр 200–315 мм, шумоглушители |
| ПНР и замеры по EN 14175 | 20 000–60 000 | Протоколы и уставки |
Как «шкаф вытяжной химический купить» без сюрпризов. Сначала — ТЗ с перечнем реактивов и операций, требуемой скоростью на проеме и типоразмерами. Затем — схема воздуховодов, место прохода через кровлю/стены, расчет вентилятора, согласование материалов столешницы. Обязательно включите в договор монтаж, ПНР и замеры на объекте; пропишите сроки поставки расходников (фильтры, уплотнения), гарантию и регламент ТО.
Типичные ошибки, которые бьют по кошельку и безопасности, — и их легко избежать:
- Недооценка расходов воздуха: «душит» сеть — падает скорость на проеме.
- Слишком высокая створка без VAV: прорыв потока при движениях оператора.
- Неверные фильтры под целевые газы — быстрый проскок, риск для людей.
- Розетки и краны в зоне прямого потока — завихрения и турбулентность.
- Игнорирование шин заземления и УЗО — опасность поражения током.
- Отсутствие сервисного доступа — любой ремонт превращается в стройку.
И напоследок: проверяйте не только спецификацию, но и протоколы испытаний. В реальности именно они покажут, что шкаф удерживает пары так же хорошо, как написано в буклете.
