Требования и стандарты для лабораторного шкафа (ГОСТ, EN)
Приемка. Инженер открывает дверцу, сверяет шильдик и сразу спрашивает: где протоколы испытаний и к каким ГОСТ соответствует модель. Без бумаг шкаф превращается в обычный бытовой гардероб, а не профессиональное оборудование.
Если по-простому, у лабораторного шкафа должны быть подтверждена прочность, устойчивость, безопасность отделок и химическая стойкость. Базовый ориентир для РФ — ГОСТ Р 55525 «Мебель лабораторная. Общие технические условия» и национальные версии европейских норм. Для шкафов хранения — ГОСТ Р EN 14727 (адаптация EN 14727: «Laboratory furniture — Storage cabinets»), где прописаны размеры модулей, нагрузки полок и методы испытаний. Для хранения ЛВЖ — EN 14470-1 (в РФ часто в статусе ГОСТ Р EN 14470-1): огнестойкость 15/30/90 минут, самозакрывание дверей при 50–70 °C и вентиляционные патрубки. А если речь о вытяжном шкафе, смотрят на EN 14175: контроль скорости приточного потока и защитные экраны.
В реальности проверка не сводится к формальному «соответствует/не соответствует». Смотрите на протоколы: полка должна выдерживать указанную нагрузку (обычно 40–80 кг) с коэффициентом запаса 1,3–1,5, а корпус — статическую нагрузку не менее 200 кг без деформаций. Покрытие — испытание на коррозию в камере соляного тумана не менее 240 часов (для категорий эксплуатации С2–С3 по ISO 12944). Вентиляционные элементы — разъемы DN100–DN160 с возможностью подключения к общеобменной вытяжке и расчетным расходом 60–150 м³/ч на шкаф.
Важно и маркирование: модель, дата выпуска, серия, нагрузка на полку, предупреждающие пиктограммы. Один стикер на двери — мало.
| Стандарт | Область | Что проверяет |
|---|---|---|
| ГОСТ Р 55525 | Лабораторная мебель (общие ТУ) | Прочность, устойчивость, безопасность, эргономика |
| ГОСТ Р EN 14727 | Шкафы для хранения | Размеры модулей, нагрузки полок, методы испытаний |
| EN 14470-1 | Шкафы для ЛВЖ | Огнестойкость 15/30/90 минут, самозакрывание, вентиляция |
| EN 14175 | Вытяжные шкафы | Скорость потока, удержание аэрозолей, защитные экраны |
- Запрашивайте: паспорт, декларацию ЕАЭС, протоколы испытаний по ГОСТ/EN, инструкцию на русском.
- Сверяйте: фактические размеры, допустимую нагрузку, класс покрытия, тип вентиляции.
- Фиксируйте в договоре: модель, конфигурацию, комплект полок/лотков, тип замков и фурнитуры.
Сравнение материалов корпуса и рабочей поверхности
Химик пролил каплю 37% HCl на дверцу — вытер через минуту, но белесый след остался. Часто это видно сразу: материал был «офисный», а не лабораторный.
Корпус делают из холоднокатаной стали с порошковым эпоксиполиэфирным покрытием, из нержавеющей стали AISI 304/316, либо из полипропилена (PP-H) для агрессивных сред. Эпоксипорошок хорош против коррозии и недорог, но к концентрированным кислотам уязвим при длительном контакте. Нержавейка держит влагу и дезинфекцию, лучше переносит H2O2, но боится хлоридов (AISI 316 устойчивее). Полипропилен практически не реагирует с минеральными кислотами, швы сваривают — никаких щелей, зато термостойкость ниже. Важный момент: толщина металла 0,8–1,2 мм и кромки без «лезвий» — пальцы целее, шкаф жёстче.
Рабочие поверхности: компакт-ламинат HPL, фенольная/эпоксидная смола, керамика, нержавейка. Для общелабораторных задач HPL (10–16 мм) справляется, кратковременно переносит 120–160 °C и устойчив к большинству реагентов. Эпоксидные/фенольные столешницы химически стойче, переносят 180–220 °C, не боятся проливов ацетона и 98% H2SO4 при кратковременном контакте. Керамика дольше всего выглядит как новая, держит до 600 °C и удар лучшего качества, но тяжелее и дороже.
| Материал | Где применяют | Химическая стойкость | Термостойкость | Особенности |
|---|---|---|---|---|
| Сталь с порошковым покрытием | Корпус, двери | Хорошая, но чувствительна к длительным кислотным проливам | До 80–100 °C | Оптимум цена/ресурс, богатые цвета RAL |
| Нержавеющая сталь AISI 304/316 | Корпус, полки, столешницы | Высокая, AISI 316 лучше против хлоридов | До 300 °C | Легкая санитарная обработка, дороже стали |
| Полипропилен (PP-H) | Корпус «кислотных» шкафов | Очень высокая к кислотам/щелочам | До 80–100 °C | Сварная конструкция, не ржавеет |
| HPL (компакт-ламинат) | Столешницы, фасады | Хорошая к органике и растворам | 120–160 °C кратковременно | Легче и дешевле смол, аккуратная кромка |
| Эпоксидная/фенольная смола | Столешницы «химии» | Очень высокая, выдерживает кислоты/растворители | 180–220 °C | Тяжелая, дорогая, зато живет дольше |
| Керамика | Столешницы «жестких» зон | Отличная, инертная | До 600 °C | Самая дорогая, тяжелая |
Если вам нужен шкаф «на все случаи» — стальной корпус с эпоксипорошком, полки оцинкованные/нержавейка, столешница HPL. Для кислот — PP-H корпус, для ЛВЖ — огнестойкий по EN 14470-1.
- Проверяйте: образец покрытия тестом ацетоном/этанолом (15 минут под салфеткой).
- Спросите: толщина металла и класс порошка (эпоксиполиэфир, не просто полиэстер).
- Закрепите: тип столешницы в спецификации, иначе «заменят на аналог».
Конструкция, модульность и масштабирование шкафов
Сегодня берете три шкафа под реактивы, через год открывается новый участок — и мебель нужно переставить, дополнить, не ломая ритм комнаты. Модульность экономит время и деньги.

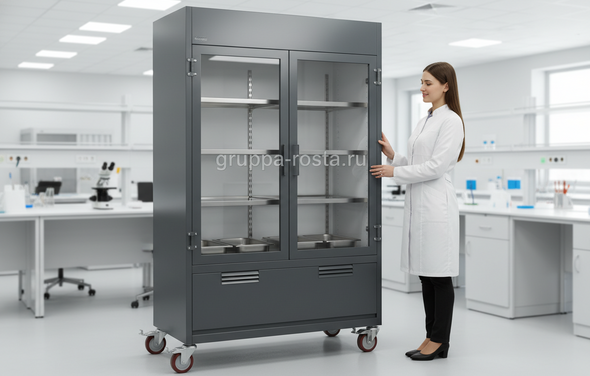

Типовые ширины корпусов — 600/900/1200 мм, глубины 450–600 мм, высота высоких шкафов 1950–2200 мм. Полки с перестановкой по шагу 25–32 мм, допустимая нагрузка 40–80 кг на полку и не менее 200 кг на весь шкаф. Основание — цоколь (жестко и герметично) или регулируемые опоры/колеса для мобильности; перепад пола до 25 мм компенсируется винтами без подпилов. Двери — распашные 110–270°, возможна амортизация (soft-close), петли с 3D-регулировкой; стеклянные фасады — закаленное стекло 4–6 мм. Замки — мастер-ключ + индивидуальные, цилиндры сменные.
Для масштабирования смотрите на систему: навесные верхние модули, надставки, выкатные ящики, опции для гастрономии образцов (лотки, металлические кассеты), перфорированные панели. В важных зонах полезны проходные шкафы (сквозные) между чистой и грязной комнатой — с блокировкой дверей. Если по-простому, хороший шкаф — это «конструктор», который можно нарастить, а не «мебель-одиночка».
- Рама: сварная стальная или болтовая; сварка жестче, болтовая — сервиснее.
- Антиопрокидывание: крепление к стене/полу + ограничитель одновременного выдвижения ящиков.
- Полки: оцинковка Z275 или нержавейка; бортик 20–30 мм против скатывания.
- Выкатные лотки: телескопы с ресурсом 50 000 циклов, нагрузка 35–45 кг.
- Розетки/вводы: кабель-гирлянды, заглушки 45×45 мм, заземляющая шина.
- Совместимость: одинаковые линии RAL и геометрия с лабораторными столами и вытяжками.
Часто это видно сразу: если полку тяжело переставить без инструмента — модульность «для галочки». Попросите показать на демо.
Безопасность, вентиляция и химическая стойкость
Открываешь дверцу — и в нос бьет ацетон. Это сигнал: нет вытяжки или нет адсорбции на фильтре.
Есть два пути: подключаемый к общей вентиляции шкаф (патрубок DN100–DN160, расход 60–150 м³/ч) или рециркуляционный с угольным/комбинированным фильтром. Первый проще и надежнее, но требует трассы; второй ставят, когда «дымохода» нет — важно регулярно менять фильтры и контролировать прорыв паров. Для кислот применяют коррозионностойкие вентканалы и запорные клапаны, внутри — полки с поддоном и нижний герметичный сумп на 10–30 литров. Двери — с перфорацией для притока, а в PP-шкафах — регулируемые жалюзи. Важный момент: наличие заземляющей клеммы для зон с ЛВЖ и антистатические элементы — искра не шутит.
Для ЛВЖ — огнестойкий шкаф по EN 14470-1, класс 30 или 90 минут. Двери самозакрываются от плавких вставок 50–70 °C, вводы кабелей герметизируются, патрубки — с огнепреградителями. Маркировка: пиктограммы GHS, допустимый объем хранения на секцию (часто 30–60 л), внутренние оцинкованные/нержавеющие поддоны.
- Вентиляция: расчет по удельному расходу 6–10 крат/час внутреннего объема шкафа.
- Фильтры: активированный уголь для органики, специализированные кассеты для кислот/аминов.
- Материалы внутри: PP-H, нержавейка; никакого ЛДСП и офисной фурнитуры.
- Стойкость: запросите таблицу химстойкости с временем экспозиции (15 мин, 1 час, 24 часа).
- Сигнализация: датчик концентрации VOC или таймер ТО фильтра — мелочь, но спасает.
В реальности проблемы почти всегда из-за мелочей: забыли подключить патрубок, не закрыли заглушку, не закрепили корпус. Проверьте чек-лист на пуске.
Покупка, цена, логистика и гарантия обслуживания
Срок сдачи через три недели, смета «горит», а подъёмника в здании нет. Логистика и сервис часто важнее пары процентов скидки.
Шкаф для лаборатории цена зависит от назначения и материалов. Стальной универсальный шкаф: 35–60 тыс. ₽. Нержавеющий — 90–150 тыс. ₽. Полипропиленовый «кислотный» — 120–220 тыс. ₽. Огнестойкий для ЛВЖ (EN 14470-1, класс 90): 400–700 тыс. ₽. Вытяжной шкаф (если нужен именно он): от 400 тыс. ₽ и выше. Сроки: стандартные модули 2–4 недели, спецконфигурации и огнестойкие — 5–8 недель. Если по-простому, чем специфичнее задача — тем длиннее срок и дороже доставка/страховка.
| Тип шкафа | Ориентировочная цена | Срок поставки |
|---|---|---|
| Стальной универсальный | 35–60 тыс. ₽ | 2–4 недели |
| Нержавеющий | 90–150 тыс. ₽ | 3–6 недель |
| PP-H для кислот | 120–220 тыс. ₽ | 4–6 недель |
| Огнестойкий EN 14470-1 (90) | 400–700 тыс. ₽ | 5–8 недель |
При закупке фиксируйте комплектность: количество полок/лотков, замки, вентиляционные наборы, переходники DN, поддоны. Доставка — в ящиках/на паллетах, масса высоких шкафов доходит до 120–180 кг, нужен такелаж. На объекте уточните про дверные проемы (не менее 800–900 мм), лифты, пропуска и время разгрузки.
- Попросите предмонтажную схему и точку подключения вентиляции/заземления.
- Уточните сборку: на заводе/на объекте, кто вывозит тару.
- Гарантия: 12–36 месяцев, на фурнитуру отдельно, на фильтры — по ресурсу.
- Сервис: сроки поставки запчастей (петли, полки, замки) — не более 10–15 дней.
- Документы приемки: акт, паспорт, инструкции, сертификаты, журнал ТО (для ЛВЖ).
- Опции: страховка груза, подъём на этаж, утилизация старой мебели.
Часто это видно сразу: если поставщик уклоняется от конкретных сроков и гарантий — готовьтесь к сюрпризам. Лучше зафиксировать SLA в договоре.
Типичные ошибки при выборе и рекомендации эксперта
«Возьмем подешевле, они же все одинаковые» — через месяц полки «поползли», а в шкафу пахнет растворителем. Исправлять всегда дороже.
Шкаф лабораторный как выбрать — начните с перечня химии и нормативов в вашей зоне. Отсюда вытекает материал корпуса, необходимость вентиляции/фильтров, тип замков и допускаемая нагрузка. Далее — размеры: что храните (высота канистр, ширина кассет), сколько полок, нужен ли сумп. Пропишите совместимость с существующими модулями (цвет, высота цоколя, шаг перфорации), чтобы масштабироваться без «зоопарка». И проверьте сервис: фильтры в наличии? петли стандартные? есть ли мастер-ключ?
- Покупка «по картинке» без протоколов ГОСТ Р EN 14727 и EN 14470-1 для ЛВЖ.
- Игнор вентиляции: поставили шкаф, но не подключили патрубок — получили запах.
- Неверный материал: кислоты + сталь с порошком = пятна и коррозия через полгода.
- Слабые полки: 20–30 кг вместо требуемых 60–80 кг — прогиб и риск обрушения.
- Нет заземления в зоне ЛВЖ и отсутствие антистатических элементов.
- Столешница «офисная» вместо HPL/эпоксидной — следы от ацетона и йода.
- Отсутствие поддона/сумпа: любой пролив — на пол и в санитарные вопросы.
- Неучтенная логистика: шкаф не проходит в двери, нет такелажа, сорван график.
Когда вы решаете лабораторный шкаф купить, соберите короткий бриф: перечень реагентов, объемы (литры по классам), требования по ГОСТ/EN, габариты помещения и наличие вытяжки. С таким вводом производитель даст точную конфигурацию без «пальцем в небо» и назовет реалистичный срок. В реальности три лишних письма на старте экономят недели на финише.
Итог: выбирайте по задачам и стандартам, проверяйте материалы и вентиляцию, фиксируйте сервис. Тогда «шкаф для лаборатории» будет работать годами, а не до первого пролива.
