В лаборатории всегда не хватает места на столе, а колбе — чистого воздуха. Поэтому вытяжной шкаф — не просто «короб с вентилятором», а рабочая зона с четкими габаритами, скоростями потока и ergonomics, от которых зависит безопасность и производительность. Ниже — без воды: какие бывают размеры, что требуют стандарты, как выбрать материалы и на чем сэкономить без риска.

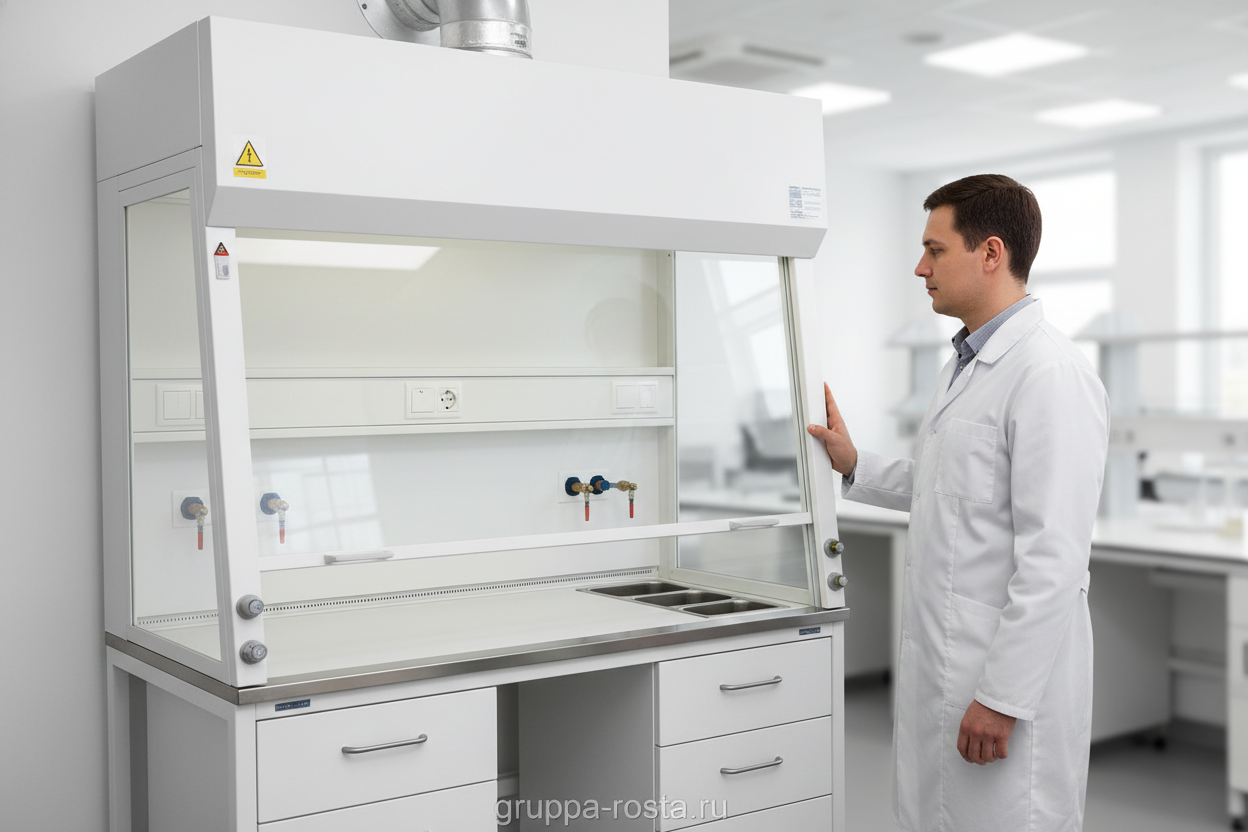

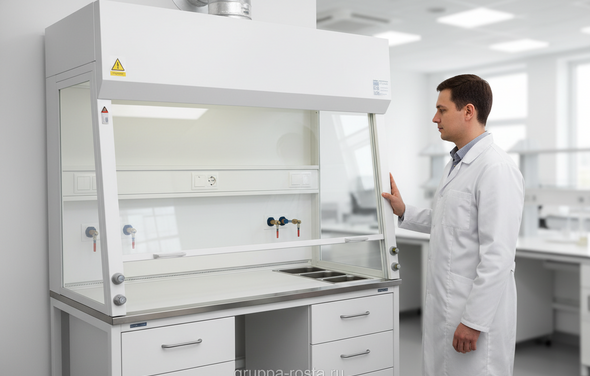

Ключевые размеры и типовые габариты вытяжных шкафов
Ситуация знакома: новый метод — больше посуды и штативов, а створка шкафа уже перестаёт подниматься на нужную высоту. Значит, вы промахнулись с размером. Чтобы не гоняться за «универсалом», начинаем с задач, а потом переходим к габаритам.
Типовые ширины рабочей зоны — 900, 1200, 1500 и 1800 мм. Это базовая линейка, которую держат на складе большинство производителей. Глубина часто 750–900 мм по столешнице, общая высота шкафа 2200–2600 мм с цоколем и надстройкой под воздуховод. Рабочий проем (свет по вертикали) обычно 450–600 мм при рекомендованной рабочей высоте створки 400–500 мм. Если по-простому: чем шире шкаф — тем удобнее раскладка посуды и приборов, но выше расход воздуха и требования к приточной системе.
| Ширина (мм) | Глубина столешницы (мм) | Высота общая (мм) | Реком. рабочая высота створки (мм) | Лиц. скорость (м/с) | Расход, ориентир (м³/ч) | Диаметр патрубка (мм) |
|---|---|---|---|---|---|---|
| 900 | 750 | 2300 | 400–450 | 0,5 ± 0,1 | 450–700 | 200 |
| 1200 | 800 | 2350 | 450–500 | 0,5 ± 0,1 | 650–1000 | 250 |
| 1500 | 800–900 | 2400 | 450–500 | 0,5 ± 0,1 | 900–1300 | 250–315 |
| 1800 | 900 | 2450–2600 | 450–500 | 0,5 ± 0,1 | 1200–1700 | 315 |
Высота рабочей плоскости — обычно 900 ± 20 мм (уровень столешницы), чтобы оператору было комфортно стоять и работать с прибором. Створка — вертикальная (чаще) или комбинированная, со щелью нижнего подпора. В реальности на «ощущение размера» влияют не только габариты, но и компоновка: бэк-бафлы, расположение сервисов, выносы подсистем. Поэтому два шкафа одинаковой ширины могут вести себя по-разному по удержанию аэрозолей.
Разовые операции vs. постоянные процессы — разные сценарии. Для коротких работ подходят более компактные модули 900–1200 мм; для приборов с широкой загрузкой (плитки, синтетические установки) логичен 1500–1800 мм. Если нужен сидячий режим — планируйте подстолье с выкатом для коленей и учитывайте, что эффективная глубина столешницы при сидячей работе не должна «забирать» доступ к задним сервисам.
Требования и стандарты для вытяжных шкафов (ГОСТ, EN)
Инженер включает шкаф, подносит дымовую шашку к створке и смотрит, «тянет» ли проем без завихрений. Это не шоу, а проверка по методике. Нормы описывают, какая скорость нужна, как тестировать удержание и что писать в паспорте.
ГОСТ: на российском рынке ориентируются на требования к вытяжным шкафам ГОСТ в части безопасности и эргономики, а также на нормы по вентиляции зданий. Ключевые параметры — лицевая скорость воздуха у проема 0,5 м/с (допуск по методике), стабильность потока при штатной высоте створки, устойчивость к химическим воздействиям материалов камеры и столешницы. Паспорт должен содержать габариты, допустимые среды, электрику, расход, диаметр патрубка и ограничения по применению.
EN 14175 (части 1–3, 6) — европейский стандарт на конструкцию, рабочие характеристики и методы испытаний (в т.ч. проверка удержания следящего газа и сквозняков). Он задаёт рамки по:
- лицевой скорости (обычно 0,3–0,7 м/с, для большинства химических работ — 0,5 м/с);
- однородности потока и устойчивости к помехам (подход оператора, открывание двери);
- освещенности (не ниже 300–500 лк в зоне работы) и уровню шума;
- маркировке рабочей высоты створки и сигнализации потока.
Для приёмочных испытаний в проектах часто используют комбинацию: EN 14175 для конструкции и ASHRAE 110 как понятный всем тест удержания дымового трассера. Важный момент: стандарты не отменяют проект вентиляции здания. Даже идеальный шкаф провалит тест, если по шахте «гуляет» депрессия, а приточка не дожимает расход.
Как выбрать вытяжной шкаф: функциональность и материалы
Лаборант ставит на столешницу грелку, рядом — кристаллизатор, а через час — азотное окисление. Один и тот же шкаф, а нагрузки разные. Значит, выбор — это не только «размеры вытяжного шкафа», но и правильные материалы и оснастка под конкретный профиль работ.
Материалы корпуса и камеры выбирают «от химии»:
- Сталь с эпоксипорошковым покрытием — универсальный вариант для большинства органики и неагрессивных сред. Хорошая механика, аккуратный вид, умеренный бюджет.
- Полипропилен (PP) — для кислот, щелочей, соляной и HF (в т.ч. травление, галогены). Не ржавеет, не боится коррозии, но чувствителен к УФ и температуре выше 70–80 °C.
- Нержавеющая сталь AISI 304/316 — для влажных сред, специальных модулей с промывкой (например, для перхлората с системой wash-down; важен дренаж и искробезопасность).
Столешницы и подложки:
- Эпоксидная смола — «рабочая лошадка»: стойкая к большинству реагентов, выдерживает проливы, удар посуды, температуру до ~180 °C кратковременно.
- Керамика — максимум химстойкости и жаростойкости, но тяжелее и дороже.
- Компакт-пластик HPL (лабораторный, типа TopLab) — оптимален для учебных и аналитических работ без высоких температур.
- Полипропиленовая столешница — для интенсивных кислотных процессов; обязательно — поддоны и бортики.
Оснастка и функциональность зависят от режима:
- Сервисы: вода, газ, вакуум — выведите на боковые панели, оставив чистый фронт проема. Часто это видно сразу: «лес» кранов спереди крадет рабочую глубину и создает турбулентность.
- Электрика: розетки во взрывозащите для растворителей, УЗО, отдельные линии под приборы.
- Аэродинамика: задние бафлы с регулируемыми заслонками, нижний подсос для тяжелых паров.
- Фильтрация: для рециркуляционных решений — уголь/HEPA кассеты, индикатор насыщения; для выброса в шахту — коррозионностойкий вентилятор на крыше.
- Шкафы для специфики: PCR, перхлорат, кислотное травление, работа с ртутью — свои материалы и обвязка.
Если по-простому: сначала выпишите реагенты и операции, потом решите, какой материал камеры «проживет» в этих условиях 7–10 лет. Масштабируйте ширину под расстановку приборов и нужный расход воздуха, а не наоборот.
Коммерческий блок: цена, поставка и индивидуальное изготовление
Закупщик открывает КП и видит три строки: «стандарт», «усиленный», «индивидуальный проект». Цены отличаются вдвое, хотя ширина одна и та же. Почему так? Смотрим, что входит.
Диапазоны по бюджету (ориентиры, без монтажа и вентсистемы):
- Стандартная сталь с эпоксипокрытием 900–1200 мм: от 180 000 до 320 000 ₽.
- Широкие 1500–1800 мм с сервисами и подсветкой: 320 000–600 000 ₽.
- Полипропилен, кислотная версия, коррозионностойкая вытяжка: 450 000–900 000 ₽.
- Специсполнение (перхлорат, взрывозащита, рециркуляция): от 700 000 ₽ до 1,5–2,0 млн ₽.
На итог влияет: материал корпуса и столешницы, комплектация (краны, мойка, заслонки), автоматика потока (VAV/стабилизаторы), стекло триплекс в створке, освещенность, шумоглушение. Индивидуальные габариты и подстолья под приборы добавляют 20–40% к сумме, но часто экономят площадь и нервы. Важный момент: «цена вытяжного шкафа лабораторного» без учета вентиляции может вводить в заблуждение — вентилятор, автоматика, воздуховоды и пусконаладка стоят сравнимо с самим шкафом.
Сроки: складские позиции — 2–4 недели с логистикой; изготовление — 4–8 недель, сложные проекты — до 10–12 недель. Доставка в регионы — в жесткой обрешетке, страхование груза обязательно. Где «вытяжной шкаф для лаборатории купить» — вопрос выбора поставщика с сервисом: проверьте наличие шеф-монтажа, гарантию 12–24 месяца и послегарантийную поддержку по расходникам и фильтрам.
Монтаж, эргономика и безопасность при эксплуатации шкафов
Монтажник пришёл, распаковал шкаф — и упёрся в низкую перемычку потолка. Воздуховод не проходит, диаметр не тот. Чтобы такого не было, готовим трассу и место заранее.
Монтаж и ввод в эксплуатацию:
- Основание: ровный пол, выверенный уровень — столешница должна стоять горизонтально, иначе потоки «сползают» к одному углу.
- Воздух: согласуйте диаметр патрубка и расход с проектом ОВиК. На крыше — коррозионностойкий вентилятор, обратный клапан, зонтик. Для растворителей — искробезопасное исполнение.
- Электрика и сервисы: подводы сбоку/сзади, гибкие подсоединения, запорные вентили вне камеры.
- Пусконаладка: замер лицевой скорости (анемометр), дымовая визуализация, маркировка рабочей высоты створки, настройка сигнализации потока.
Эргономика — мелочи, которые решают:
- Свет не менее 500 лк в зоне работы, без бликов в створке.
- Шум до 60 дБА на рабочем месте — иначе оператор «закроет» створку и нарушит режим.
- Глубина до задних сервисов — не более 600–650 мм при стоячей работе; всё дальше — редко используется и мешает потоку.
- Маркируйте полосу безопасной высоты створки — люди ориентируются по меткам, а не по цифрам.
Безопасность и регламент. Ежедневно — проверка тяги по индикатору, визуальный осмотр створки и шторок. Ежеквартально — замер лицевой скорости, чистка бафлов, осмотр ремней/лопаток вентилятора. Ежегодно — полное тестирование удержания (по EN/ASHRAE методике), ревизия фильтров, проверка аварийной вентиляции. В реальности дисциплина операторов важнее цифр: держите створку на рабочей высоте, не загромождайте проем, не ставьте прибор вплотную к фронту и не используйте шкаф для хранения.
И напоследок: подбирайте размеры вытяжного шкафа «от процесса», а не «от комнаты». Тогда проект вентиляции станет проще, расход воздуха — предсказуемее, а лаборатория — безопаснее и тише.
