Как рассчитать вентиляцию лаборатории по нормам

Новую лабораторию разместили в блоке на 80 м² с тремя вытяжными шкафами. Вопрос простой: сколько воздуха удалять и какой приток подавать, чтобы пройти экспертизу и реально безопасно работать.

Если по-простому, расчет вентиляции лаборатории опирается на три опоры: кратность обмена воздуха для помещений, локальные отсосы (шкафы, зонты, боксы) и перепады давления между чистыми и «грязными» зонами. В реальности сначала считают потребность по шкафам (по скорости на проеме), проверяют кратности по СП и выбирают большее значение. Потом балансируют приток так, чтобы в лаборатории удерживать разрежение −10…−30 Па относительно коридора, и сразу учитывают шум, обледенение, теплоизбытки и энергосбережение (VAV, утилизация). Важный момент: не все шкафы работают одновременно — вводят коэффициент одновременности 0,3–0,7, но обосновывают его технологией и режимом работы.

1. Классифицируйте процессы: химия органика/неорганика, кислоты/щелочи, токсиканты, пыль, биориски. Это задает локальные отсосы и запреты на рециркуляцию.
2. Назначьте кратность по СП 60.13330 (обычно 6–12 1/ч для общелабораторных, выше — для кислотных, микробиологических, радиационных зон). Рассчитайте: Qобщ = Площадь × Высота × Кратность.
3. Посчитайте шкафы: Qшкафа = Vface × Aокна. Типовое: Vface = 0,5 м/с, Aокна — световой проем при рабочем подъеме. Суммируйте и умножьте на коэффициент одновременности.
4. Возьмите максимум из Qобщ и Qшкафы, добавьте 10–15% на инфильтрацию/утечки и местные отсосы.
5. Задайте каскад давлений и подберите приток: Qприт ≈ 0,8–0,9 × Qвыт (чтобы было отрицательное давление и не тянуло запахи в коридор).

Пример. Помещение 80 м², высота 3,2 м, целевая кратность 10 1/ч: Qобщ = 80 × 3,2 × 10 = 2560 м³/ч. Три шкафа 1200 мм, рабочее окно 0,6 м², скорость 0,5 м/с: на шкаф ≈ 0,3 м³/с = 1080 м³/ч. При одновременности 0,6 получаем 3 × 1080 × 0,6 ≈ 1940 м³/ч. Берем максимум — 2560 м³/ч на вытяжку, приток ~2200–2300 м³/ч, остальное «добираем» за счет инфильтрации из смежных помещений при −15…−20 Па. Это базовый каркас, дальше проверяем тепловлажностные режимы, шум и аэродинамику сети.

Быстрая проверка: скорость сквозняков в зоне пребывания не выше 0,3 м/с, уровень шума от вентиляции ≤ 65 дБА, вытяжные решетки не «перебивают» шкафы. Часто это видно сразу по дымовым тестам.

Требования и ГОСТы для лабораторной вентиляции

Инженер приезжает на приемку, открывает створку шкафа — тяга есть, а протоколов нет. Документов и ссылок на нормы не хватает — объект зависает.

Опираемся на действующие строительные и санитарные нормы. Базовый документ по проектированию — СП 60.13330 «Отопление, вентиляция и кондиционирование» (актуальная редакция); он задает методы расчета, кратности и общие требования к безопасности и шуму. Для воздуха рабочей зоны — ГОСТ 12.1.005-88 и действующие гигиенические нормативы по ПДК вредных веществ (проверяйте актуализацию). Для шкафов — ГОСТ Р 58487-2019 «Шкафы вытяжные лабораторные. Общие технические условия» (требования к безопасности, устойчивости, скорости у проема, маркировке), плюс отраслевые правила по работам с кислотами, перхлоратами, биоматериалами и радионуклидами. Это и есть практическая база, когда формулируем требования ГОСТ вентиляция лаборатории в ТЗ и договоре.

Практические ориентиры, которые реально спрашивают на приемке:

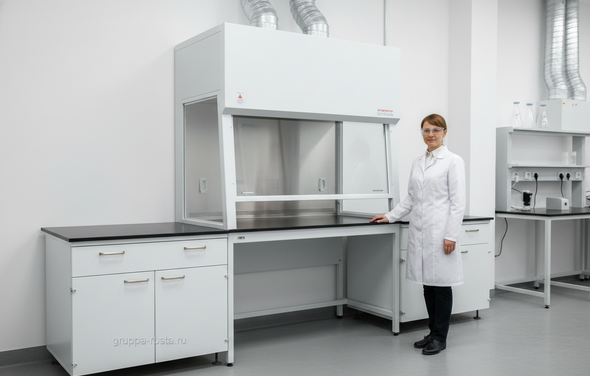

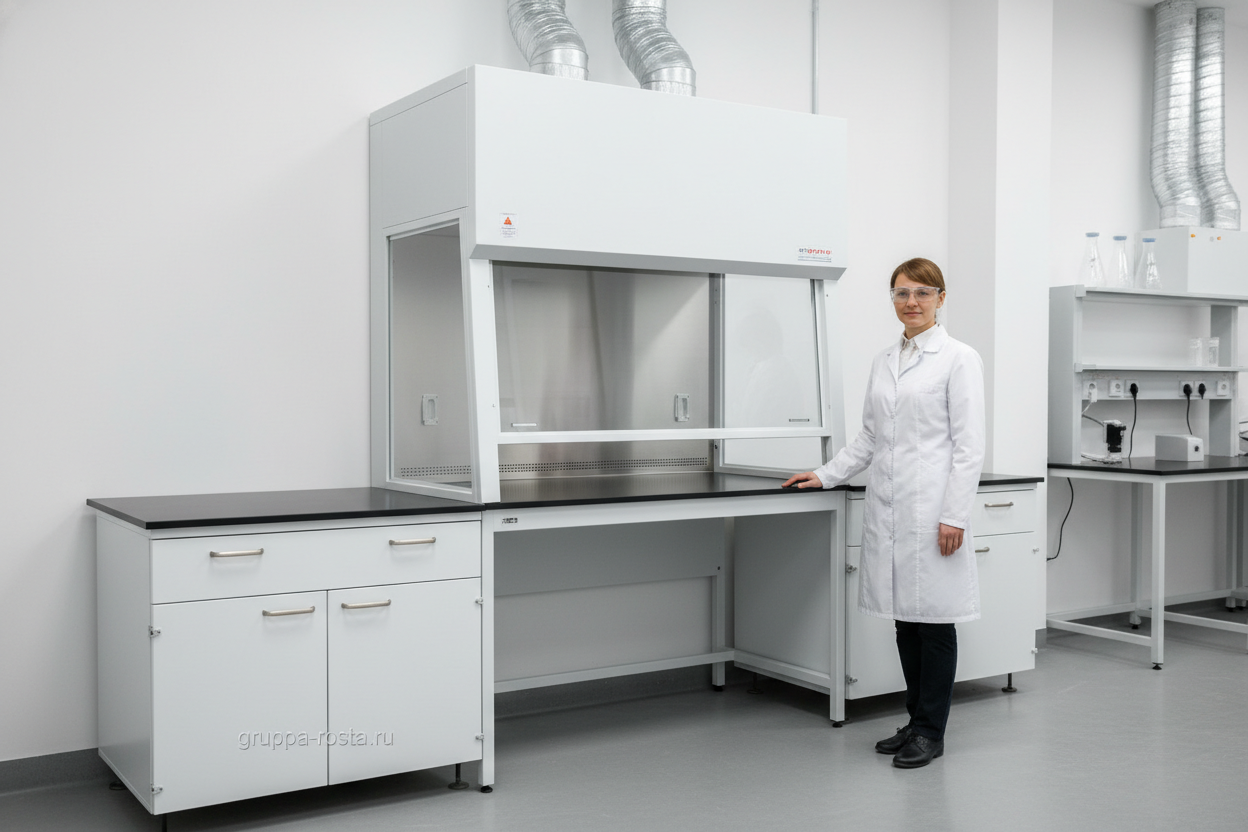

Выбор оборудования: вытяжные шкафы и системы

Заведующий смотрит каталог: фильтровый шкаф обещает «без шахты», а до стояка 18 метров и два поворота. На чем не прогореть и не переплатить?

Для выбора начинаем с химии и режима работы — это влияет сильнее «красоты» фасада. Кислоты/щелочи и HCl — лучше шкафы и вентиляторы из полипропилена (PP) или PVDF, органика и растворители — внимание к искробезопасности и улавливанию паров. Рабочее окно, его высота и тип створки диктуют требуемый расход; в реальности это и есть энергия, которую будете платить каждый день. Важный момент: стабильность скорости при колебаниях давления — ищите VAV/автоматику, плавные приводы, датчики у проема и аварийную сигнализацию.

• Материалы: сталь с порошковой химстойкой эмалью или полипропилен/нерж. для агрессивных сред.
• Габариты: 1200/1500/1800 мм — самые ходовые; подключение Ø250–315 мм.
• Оснащение: воды/газ, раковина, поддон, освещение, электрощит с блокировками.
• Аэродинамика: низкошумные решетки, направляющие поток, дефлектор, устойчивость струи.
• Автоматика: поддержание 0,5 м/с, сигнал «окно слишком высоко», аварийное отключение.

Вентиляторы и сеть — не место для компромиссов. Для кислот — коррозионностойкие радиальные вентиляторы (PP/PVDF), для «чистой» органики — стальные с антикоррозионным покрытием и искробезопасным исполнением. Моторы лучше EC: экономия и широкий диапазон регулировки. Предусмотрите виброизоляторы, гибкие вставки, шумоглушители и ревизии на поворотах. Каналы — с уклонами под конденсат, минимум «колен», плавные радиусы.

Техническая прикидка: на шкаф 1200–1800 мм типовой расчетный расход 700–1400 м³/ч при 0,5 м/с, сопротивление участка до кровли часто выходит 350–600 Па (фильтровые — выше). Если ставите уголь/HEPA-фильтры, закладывайте запас по давлению 800–1200 Па с мониторингом перепадов.

Системные решения. Объединенный коллектор для нескольких шкафов экономит вентилятор, но требует балансировки и обратных клапанов; индивидуальные вентиляторы упрощают управление и сервис. Для кислот и перхлоратов — скрубберы и промывные шкафы с отдельным стояком; для растворителей — угольные адсорберы и взрывозащита; для биолаб — HEPA H14 и бокс-решения. «Вытяжной шкаф цена» тут сильно зависит от материалов и автоматики — но о цифрах ниже.

Коммерческий блок: смета, цены и калькулятор

Закупщик говорит: «Дайте цену в Excel к пятнице». Ладно, разложим без тумана: вентиляция лаборатории цена складывается из шкафов, вентсистем (приток/вытяжка), автоматики, монтажа и пусконаладки.

Если по-простому, на 1 м³/ч вытяжки с нормальной автоматикой и утилизацией в среднем уходит 1 500–3 500 ₽ капитальных затрат, но диапазон широкий из‑за химии и трасс. На шкаф «работает» и длина канала до кровли, и наличие фильтров/скруббера, и материалы. Ниже — ориентиры по рынку; вашей «смета вентиляция лаборатории» уйдет в верх/низ диапазона в зависимости от среды, этажа, шахт и сроков.

Пример сметы. Лаборатория 80 м², 3 шкафа по 1200 мм, вытяжка 2600 м³/ч, приток 2200 м³/ч. Три шкафа: 3 × 210 000 = 630 000 ₽; вентилятор PP 120 000 ₽; каналы и монтаж 420 000 ₽; приточная установка 620 000 ₽; автоматика и VAV 260 000 ₽; пусконаладка 180 000 ₽; проект 160 000 ₽. Итого ориентир: 2,39 млн ₽ с НДС. Диапазон ±15–25% по трассам и химии — вот почему «вентиляция лаборатории цена» без обследования всегда «вилка».

Мини‑калькулятор для прикидки
1) Посчитайте расход: Qвыт = max(Qобщ по кратности; сумма шкафов × одновременность).
2) Оцените CAPEX: Qвыт × 2 200 ₽/м³·ч для вытяжки + Qприт × 2 000 ₽/м³·ч для притока + шкафы + 15% на пуск/проект.
3) Проверьте энергетику: EC-вентилятор 0,4–0,7 кВт на 1000 м³/ч при 500 Па; рекуперация возвращает 40–65% тепла.
4) Заложите сервис: фильтры F7/F9 каждые 3–6 мес., уголь/скруббер — по перепаду/аналитике выбросов.

Ошибки, монтаж и приемка вентиляционных систем

День пусконаладки: пускаем дым — струя из проема шкафа гуляет назад при открытой двери. Часто это видно сразу, а чинить — дорого.

Типовые ошибки на объектах: один общий вентилятор на «все подряд» без балансировки и обратных клапанов; нет каскада давлений — запахи бегут в офис; заниженная скорость у проема (менее 0,45 м/с) из‑за сопротивления сети; «тихие» каналы без шумоглушителей, а на рабочих местах 70+ дБА; оцинкованные каналы под HCl — через полгода коррозия; приток по объему равен вытяжке — перепад нулевой, двери хлопают; автоматика без логики блокировок (поднято окно — нет аварийного сигнала). В реальности половину проблем решает правильная аэродинамика: минимум поворотов 90°, плавные радиусы, ревизии, и запас по давлению вентилятора 15–20%.

1. Монтаж: выдержать уклоны под конденсат, герметичность стыков, виброразвязку, доступ к сервису вентиляторов/фильтров. Материалы — по среде.
2. Предпусковые испытания: проверка фаз/оборотов, утечек, шум/вибрации, автоматика VAV, аварийные сценарии.
3. Замеры при приемке: скорость у проема шкафа (цель 0,5 ± 0,1 м/с), расходы по точкам (анемометры/пито‑трубки), перепады давлений между помещениями (−10…−30 Па), дымовые тесты захвата, CO₂/ПДК по необходимости.
4. Документы: паспорта и протоколы измерений, исполнительные схемы, акты на скрытые работы, инструкции и журналы ТО. Обучение персонала — как минимум 30 минут у шкафа с реальными сценами.

После приемки заведите график сервисов: фильтры, ремни, подшипники, калибровка датчиков, ежегодная поверка скоростей. Так система тянет стабильно и не съедает бюджет неожиданными поломками.
