Как правильно рассчитать вентиляцию лаборатории

Инженер открывает план: восемь вытяжных шкафов, две моечные, газовая линия и весовая. Вроде всё есть, но расход воздуха «не бьётся», в одной комнате тянет, в другой — запах.

Чтобы расчет вентиляции лаборатории был не «на глаз», стартуем с инвентаризации источников: вытяжные шкафы, локальные отсосы, весовые с пониженной вибрацией, шкафы для реагентов, термошкафы. Далее считаем общий воздухообмен по кратности (обычно 6–12 обменов/ч для химлабораторий, выше — для токсичных процессов) и уточняем по вредным веществам через требуемую скорость на проеме и разрежение в зоне. Для каждого вытяжного шкафа расход Q = v × A × k, где v — скорость через проем (0,5 м/с чаще всего), A — площадь открытого проема, k — коэффициент одновременности/запаса. В реальности добавляют ещё 10–20% на утечки и неоднородность струй.

1. Соберите ТЗ: перечень операций, перечень реагентов (MSDS), план-схему с зонированием и перетоками.
2. Разделите помещения на «чистые» и «грязные», задайте градиент давлений (обычно −10…−30 Па в «грязных»).
3. Сведите баланс: приток = вытяжка + перетоки, исключите рециркуляцию там, где есть токсичные или пахучие ЛВЖ/ГЖ.
4. Посчитайте теплопритоки оборудования, людей и солнечные — это влияет на приток и возможно на охлаждение.
5. Подберите вентиляторы по расходу и полному давлению, учтите коррозионную стойкость, шум, N+1 при критичных процессах.
6. Проработайте автоматику: VAV по положению створки, аварийная вентиляция, сигнализация по дифдавлению и скорости на створке.

На финале — аэродинамика сети, балансировка, паспортизация. И обязательные замеры скоростей в проёмах шкафов при разных положениях створки: «бумажные» 0,5 м/с без этого ничего не стоят, важный момент.

Требования и стандарты: ГОСТ, СНиП, ISO

На приемке аудиторы первым делом спрашивают: «По какому документу считали?» Если по-простому — требуется связать местные правила и международные практики, а не выдернуть одну цифру из таблицы.

Базовая ось по РФ — СП 60.13330 (актуализированный СНиП 41-01) для расчета ОВК, плюс санитарные нормы по работе с химическими факторами (СанПиН 1.2.3685-21) и требования к обращению с ЛВЖ/ГЖ. Для шкафов — ГОСТ Р 52502-2012 (вытяжные шкафы лабораторные. Общие ТУ) и ориентиры EN 14175 по испытаниям удерживающей способности и нестационарным режимам. Для чистых зон — ISO 14644 (классы чистоты, испытания HEPA), для медлабораторий — ISO 15190 (безопасность). Формулировка «вентиляция лаборатории ГОСТ» обычно означает, что применены нацстандарты, а протоколы испытаний оформлены по ним.

Важно: местные отсосы (шкафы, зонты, слоты) считаются в приоритете, общий воздухообмен — как фон и для перетоков. В реальности протокол испытаний нужен не только «ради галочки»: без него не докажете соответствие скоростей, разрежений и герметичности.

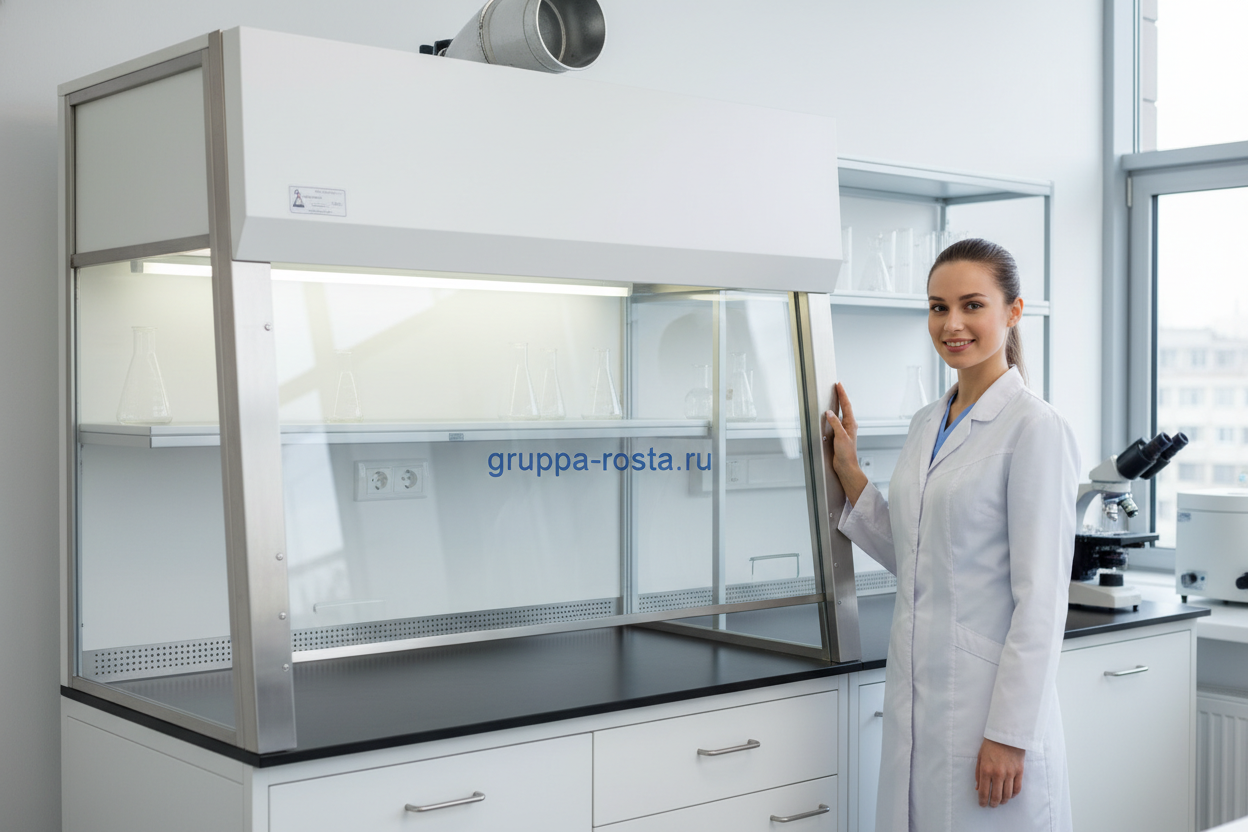

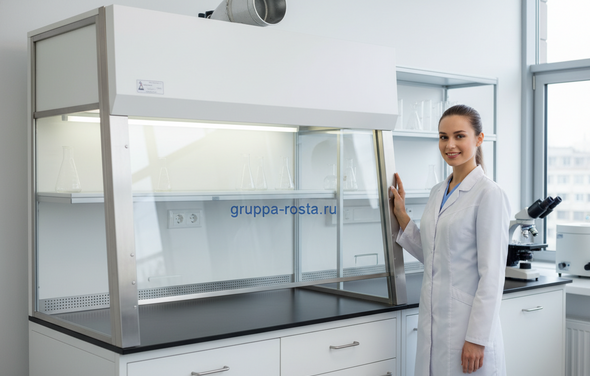

Выбор вытяжных шкафов и лабораторной мебели

Технолог приподнимает створку выше метки — струя тёплых паров сразу «в лицо». Неправильная высота и отсутствие индикации скорости быстро вылезают в реальной работе.

Подход к шкафу простой: удержание и безопасность, затем эргономика, потом цена. Ищите паспортные испытания по удерживающей способности, стабильность струй (направляющие щели, диффузоры), скорость на проеме 0,5 м/с при высоте створки 400–500 мм, равномерность подсоса. Материалы: коррозионно-стойкий корпус (полипропилен или сталь с химстойким покрытием), рабочая поверхность — керамика, эпоксидно-резиновая, нержавеющая сталь; стекло створки — закаленное/триплекс. Если решили вытяжной шкаф лабораторный купить, проверьте комплект: индикация скорости, газо- и водо-арматура, электро-розетки с IP-защитой, поддон для проливов, защита от искрообразования при работе с ЛВЖ/ГЖ.

• Аэродинамика: направляющие перегородки, нижний и верхний подпор, отсутствие «мертвых» зон.
• Автоматика: датчик скорости на проеме, сигнал аварии, связь с VAV-клапаном.
• Шум и вибрации: не выше 55–60 дБА у рабочего места, доводчики створки и противовес.
• Материалы воздуховодов: ПП/ПВХ/ПЭ для кислот, сталь с покрытием — для универсальных задач; искро-защита при ЛВЖ.
• Опции: вытяжной шкаф с фильтрами для отдельных задач (уголь/HEPA), но помните — это не замена общеобменной вытяжке.

Мебель — не фон, она влияет на воздушные потоки. Столы должны выдерживать 200 кг и пролив кислоты, тумбы — вентилируемые для хранения реагентов, весовые столы — с антивибрацией. Неправильно поставленная тумба перекрывает переток, и вытяжка «плавает»; часто это видно сразу на дымовой проверке.

Характеристики систем вентиляции и фильтрации

Ночью лаборатория пустая — автоматика прикрывает клапаны, расход падает, но шкаф на ночном режиме сохраняет минимальную тягу. Утром створки открылись — система сразу возвращает номинал.

Архитектура бывает CAV (постоянный расход) и VAV (переменный по положению створок/нагрузке). Для лабораторий всё чаще выбирают VAV: экономия энергии и стабильные скорости на проеме при любых открытиях. Ключ — быстрые клапаны, дифдавление по помещениям, датчики положения створки, связка с общеобменной приточной установкой. Важный момент: вентиляторы и воздуховоды — химстойкие, коррозия «съедает» производительность и безопасность.

• Диапазон расходов: от 200–400 м³/ч на локальные отсосы до 800–1200 м³/ч на один шкаф стандартной ширины.
• Давление сети: 400–900 Па (в зависимости от фильтров, длины трасс, клапанов).
• Шум у рабочих мест: до 55–60 дБА, на притоке — диффузоры с низкой турбулентностью.
• Резервирование: N+1 для критичных вытяжных вентиляторов, аварийная вытяжка на отдельной линии.
• Управление: поддержание −10…−30 Па, блокировки при пожаре, журнал событий BMS.

Если по-простому: под загрязнение — свой фильтр или скруббер, под режимы — своя логика VAV/CAV. Не экономьте на измерениях скорости и дифдавления — это «черный ящик», пока нет датчиков.

Стоимость, гарантия и коммерческие условия монтажа

Коммерческий директор спрашивает прямолинейно: «Во сколько и когда запустим?» Ответ без цифр — не ответ.

Для ориентира: «коробочная» вентиляция лаборатории без чистых помещений — от 12 000 до 25 000 ₽ за м² помещения или от 8 000 до 15 000 ₽ за 1 м³/ч установленной вытяжки при типовых трассах и без экзотики по материалам. Узлы с химстойкими вентиляторами, скрубберами и VAV-клапанами увеличивают бюджет на 20–60%. Структура затрат: проект 3–7%, оборудование 55–70%, монтаж 20–30%, пусконаладка и балансировка 5–8%, паспортизация 2–4%. Энергетика — ориентировочно 0,5–0,9 кВт на 1000 м³/ч при 400–600 Па. В коммерческом предложении раздел так и называется: вентиляция лаборатории цена гарантия — и это правильно.

• Что влияет на стоимость: число и ширина шкафов, длина/материал трасс, VAV vs CAV, требования по шуму, наличие скрубберов/HEPA, взрывозащита.
• Сроки: пред-проект 3–10 дней, поставка 4–8 недель, монтаж 2–6 недель, ПНР и сдача 1–2 недели.
• Гарантия: 24–36 месяцев на оборудование и монтаж; расходники (фильтры, ремни) — отдельно.
• Сервис: SLA выезд 24–72 ч, ежегодная поверка скоростей/перепадов, обучение персонала и паспорт шкафа/системы.

Коммерческие условия обычно включают аванс 30–50%, поэтапные платежи, шефмонтаж или «под ключ», авторский надзор. В реальности заказчик выигрывает, когда закладывает сервисный контракт и план замены фильтров сразу: меньше простоев и предсказуемый OPEX.

Типичные ошибки при проектировании и монтаже

Новый корпус блестит, а из химкласса тянет в коридор — дверь хлопает, манометр показывает «ноль». Баланс не сходится, створки шкафов открыты наполовину, VAV не настроен.

• Игнорирование перетоков: приток и вытяжка посчитаны «по помещениям», но без каскада давлений. Итог — запахи в чистых зонах.
• Неверная высота створки в расчетах: скорость на проеме «бумажная» 0,5 м/с, а при фактических 600 мм — уже 0,35 м/с.
• Общая рециркуляция при токсичных выбросах: экономит киловатты, но нарушает СанПиН и здравый смысл.
• Материалы воздуховодов «как в офисе»: сталь без покрытия или оцинковка — через год коррозия, падение расхода, запах.
• Нет измерений и сигнализации: без датчиков скорости/дифдавления эксплуатация «вслепую», аварии замечают по запаху. Часто это видно сразу на дымовой трубе.
• Шум и вибрации: неправильный выбор вентиляторов/глушителей — сотрудники закрывают заслонки вручную, эффективность падает.
• Неучтенные теплопритоки: летом «варится» персонал, зимой пересушенный воздух, на притоке нет увлажнения.

Правильный расчет вентиляции лаборатории начинается с ТЗ и макета потоков, а заканчивается приборами, которые доказывают соответствие каждый день. Привязывайтесь к нормам и испытаниям — так и «вентиляция лаборатории ГОСТ» выполняется, и люди работают спокойно.
