Расчет вентиляции лаборатории От производителя

Ключевые нормы и требования к вентиляции

Инженер открывает дверь химической — и чувствует слабый запах кислоты. Вот это сигнал: вентиляция работает не так, как должна. В реальности правила защищают не только нос, а здоровье людей, оборудование и результаты исследований.

Базовые документы, на которые опираются при проектировании: СП 60.13330 «Отопление, вентиляция и кондиционирование», действующие санитарные правила (например, СанПиН 1.2.3685‑21 для гигиенических нормативов), ГОСТ 12.1.005‑88 по предельно допустимым концентрациям, а для шкафов — ГОСТ Р EN 14175 и методика испытаний ASHRAE 110 (как ориентир качества удержания). Именно на этих нормах строится расчет вентиляции лаборатории и его проверка.

Минимальные требования понятны, но важно увидеть нюансы. Воздух должен двигаться от «чистых» зон к «грязным», с устойчивым подпором/разрежением между помещениями 10–20 Па. Кратность воздухообмена берут из назначения: общая химическая — обычно 6–12 1/ч, токсикология и органика — 12–20 1/ч, биориски — по регламенту боксов и БСЛ. Для вытяжных шкафов безопасная средняя скорость на проеме 0,4–0,6 м/с (не гонитесь выше — срыв струи и турбулентность ухудшают удержание). Рециркуляция при химических рисках запрещена, а шум — не выше 50–55 дБА в рабочей зоне.

• Раздельные каналы для химической вытяжки и общеобменной, обратные клапаны, искробезопасность для растворителей (зоны по ПУЭ, EX‑исполнение).
• Коррозионная стойкость: ПП/ПВДФ или AISI 316L на участках с кислотами/щелочами; герметичность — классы по ГОСТ с испытанием дымом.
• Нормы вентиляции лаборатории ГОСТ требуют учета ПДК: считается не только кратность, но и разбавление до целевых концентраций с запасом.

Методика расчета расхода и кратности

Задача выглядит просто: «сколько кубов в час?» Но часто это видно сразу — считают только комнату, забывая о локальных источниках. Правильный подход складывается из трех блоков: помещение, локальные отсосы, баланс и теплохладоприток.

Шаг 1. Помещение. Берем объем V и назначение. Общеобменная потребность: Qroom = n × V, где n — кратность (например, 10 1/ч). Для 36 м² с высотой 3 м объем 108 м³, значит Qroom = 1080 м³/ч. Дальше проверяем по веществам: нужна ли большАя кратность для разбавления до ПДК при непрерывном выделении (если по‑простому: смотрим MSDS и расчет эмиссии).

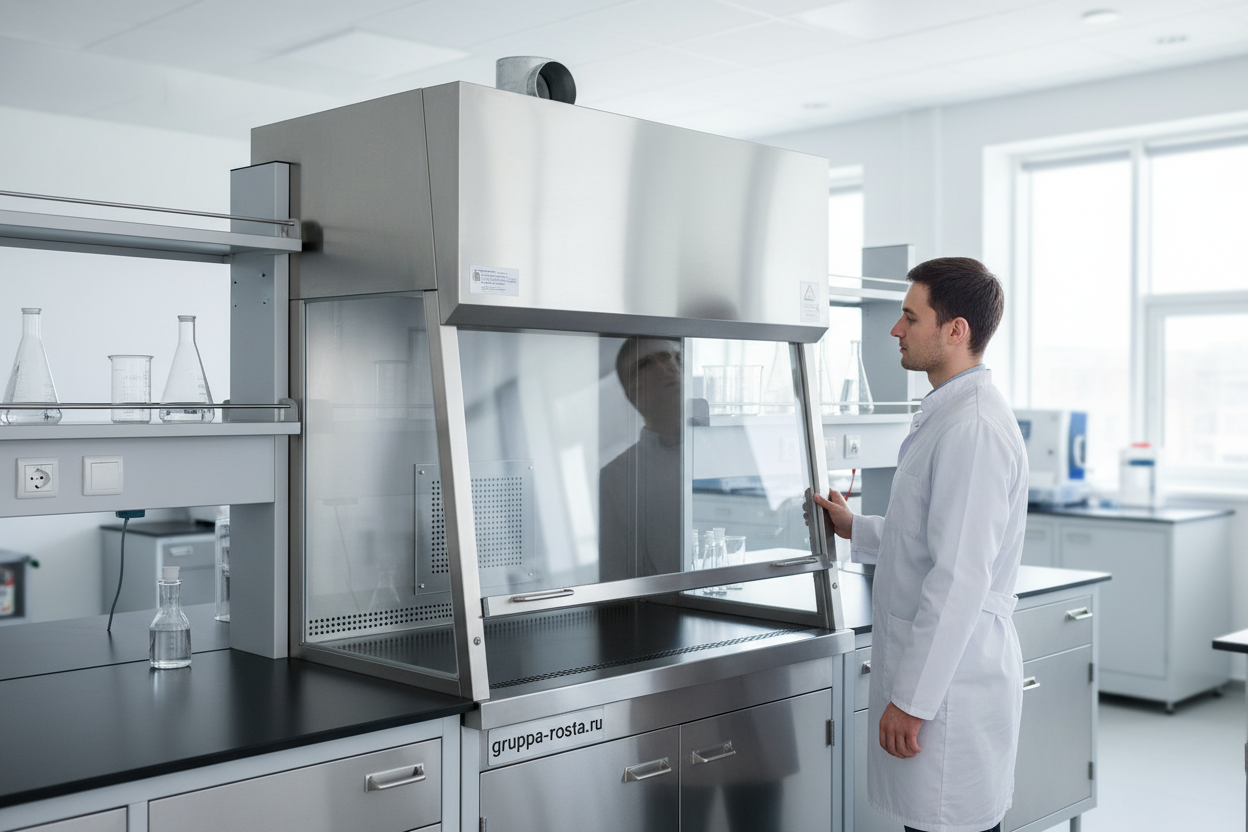

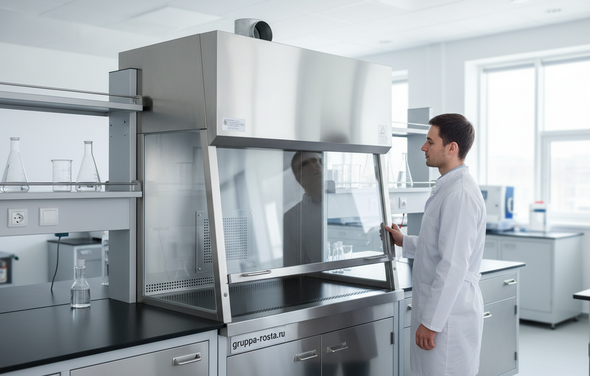

Шаг 2. Локальная вытяжка. Вытяжной шкаф: расчет по фронтальной скорости. Qhood = v × A × k, где v = 0,5 м/с, A — площадь открытого проема, k — поправка на неравномерность (1,1–1,2). Пример: ширина 1200 мм, высота открытия 500 мм, A = 0,6 м² → Qhood ≈ 0,5 × 0,6 × 1,15 ≈ 0,345 м³/с ≈ 1240 м³/ч. Плюс локальные зонты над реакторами, вытяжные шкафы для весов, отводы от сушильных шкафов — их суммируем с учетом одновременности (коэффициент 0,5–0,8).

Шаг 3. Баланс. В химлабораториях вытяжка должна превышать приток на 10–15% для стабильного разрежения. То есть Qsupply = Qextract × 0,85…0,9. Не забывайте про инфильтрацию через коридор и шлюзы; это «бесплатный» воздух, но его нужно посчитать и не переоценить. Важный момент: диффузоры не должны дуть на проем шкафа — ставьте потолочные вихревые или щелевые с разворотом потока.

Шаг 4. Аэродинамика и мощность. Потери давления: сети ПП/ПВДФ 250–400 Па, фильтры/скруббер 300–800 Па, шкаф 100–200 Па, в сумме часто 600–1200 Па. Вентилятор подбираем на рабочую точку с 10–15% резервом по расходу и давлению. Теплохладоприток оцениваем по формуле Qth ≈ 0,335 × L × (ti − ts), где L — приток м³/ч, ti — внутренняя, ts — температура приточного. Это позволит понять мощность калорифера/чиллера и избегать «душного» режима летом.

• Проверка: испытание «дымовой пробой» и, при наличии шкафов, метод ASHRAE 110 для подтверждения удержания.
• Автоматика: датчик положения створки, поддержание постоянного расхода (VAV) по шкафу и постоянного давления по помещению.

Интеграция вентиляции в лабораторную мебель

Монтажники привезли столы, а проходы для воздуховодов не учтены — срывается пуск. Такое бывает, когда мебель и вентиляция живут «отдельной жизнью».

Проще и надежнее, когда производитель проектирует в связке: вентиляция лабораторной мебели, шкафы с готовыми патрубками DN200–315, отводы из химических шкафов для кислот/растворителей, вытяжные надстройки на столах с бортами, вытяжные шкафы с равномерной перфорацией задней стенки. Материалы — полипропилен/ПВДФ для агрессивной химии, AISI 304/316L для органики и термостойкости; уплотнения EPDM/FKM. В реальности это экономит недели согласований на площадке и снижает риски утечек.

Тумбы под раковинами, шкафы хранения кислот и ЛВЖ проветриваются отдельными отводами с дросселями, чтобы не «съедать» расход у вытяжных шкафов. Кабель‑ и медиа‑каналы герметизируются, вводы газа/вакуума выносятся на сервис‑панели. Если нужно купить лабораторную мебель с вентиляцией, обращайте внимание на заводскую интеграцию заслонок, VAV‑клапанов и готовые места под датчики — потом это превращается в аккуратный и безопасный узел, а не в набор переходников.

Как выбрать вентоборудование и фильтры

Выставлять любой «улиткой» на крышу — короткий путь к коррозии и шуму. Подбор начинается с среды, а не с каталога.

Вентиляторы и каналы. Для кислот — ПП/ПВДФ, для растворителей — нержавеющая сталь и взрывозащищенное исполнение двигателя (Ex), крыльчатка из искробезопасных материалов. Желательно EC‑двигатель для экономии и точного поддержания расхода. Шум — до 50–55 дБА в помещении, глушители после вентилятора и до фильтров. Для шкафов рекомендуем выносной вентилятор с постоянным расходом и датчиком положения створки.

Фильтрация и очистка. Химия — это не «универсальный уголь». Подбирается под смесь: активированный уголь (A, B, K, специальные пропитки для альдегидов/аммиака), кассеты bag‑in/bag‑out для безопасности сервисного персонала, скрубберы для HCl/NOx/SO₂ с автоматикой pH и проводимости. Пыль — предфильтры ePM10/ePM1 (ISO 16890) + HEPA H14 (EN 1822); био — HEPA H14 без рециркуляции в помещение. Важный момент: ресурс фильтров закрепляйте в договоре и закладывайте мониторинг ΔP/газосенсоры.

Если по‑простому: сначала среда и норматив, потом — материал и компоновка, и только затем марка. И да, вытяжной шкаф расчёт по скорости на проеме — это не «бумажка», а основа выбора вентилятора и автоматики.

Коммерческий расчет: цена, монтаж, сервис

Смета рождается не в Excel, а на плане помещения. Мы фиксируем состав источников, трассы, высоты, нагрузки и режимы — после этого цифры становятся честными.

Диапазоны бюджета для ориентира: вытяжной шкаф 1200–1500 мм — 240–520 тыс. ₽ (в зависимости от материалов и автоматики); вентилятор ПП/Ex — 90–260 тыс. ₽; скруббер — 250–700 тыс. ₽; воздуховоды ПП/нерж. — 1,5–3 тыс. ₽/м; автоматика с VAV и датчиками — 120–300 тыс. ₽ на узел; проект + ПНР — 5–10% от стоимости оборудования. Гарантия — 24–36 месяцев, сервис — 3–7% в год с регламентной заменой фильтров и калибровкой датчиков.

Монтаж и пуск. Заводская интеграция мебели и вентиляции сокращает сроки на 20–30% и убирает «переделки». В пакет «под ключ» включаем шеф‑монтаж, балансировку, паспорта изделий, карты измерений (скорость на проеме, перепад давлений), инструктаж персонала. Нужно купить лабораторную мебель с вентиляцией и получить единый коммерческий расчет вентиляции лаборатории — удобнее иметь одного ответственного, чем собирать из пяти подрядчиков.

Типичные ошибки при проектировании вентиляции

Новый блок запустили, а шкаф «срывает» при открытии створки. Причина почти всегда в базовых промахах, которых можно избежать на стадии ТЗ.

• Считать только кратность комнаты и не учитывать пики по шкафам/локальным отсосам.
• Подача над проемом вытяжного шкафа: создается турбулентность и переток наружу.
• Нет раздельных каналов для кислоты/органики, нет EX — коррозия и риск воспламенения.
• Недооценка потерь давления (фильтры, скруббер): вентилятор не выходит на режим.
• Отсутствие резерва и байпаса: при сервисе фильтров останавливается весь участок.
• Экономия на автоматике: нет датчика положения створки, нет стабилизации давления помещений.
• Рециркуляция при химических рисках — запрещено нормами, опасно для людей.
• Игнор притока: нет подпитки теплом/холодом — зимой холодно, летом «сауна».
• Не проводится приемка: без дыма и, для шкафов, без ASHRAE 110 — надежность не подтверждена.

Итог простой: продуманная схема, проверенный вытяжной шкаф, расчет «по цифрам», а не «на глаз» — и лаборатория работает тихо, без запахов и без сюрпризов.
