Расчет вентиляции лаборатории Для лаборатории

Ключевые параметры для расчета вентиляции лаборатории

Утром открыли лабораторию, включили вытяжку — и сразу почувствовали легкий запах растворителя. Значит, где-то система недотягивает, и расчет вентиляции лаборатории сделан не под реальную нагрузку.

Основу проекта составляют несколько «якорных» параметров. Состав и количество выделений: какие вещества, их ПДК, скорость испарения, частота операций. Кратность воздухообмена в помещении (ACH) и баланс приток/вытяжка с обеспечением отрицательного давления. Нагрузка от оборудования — теплоизбытки (Вт/м²) и влаговыделения, которые диктуют температуру/влажность притока. Вытяжные устройства: число, тип и режимы — вытяжной шкаф, локальные зонты, боксы для взвешивания; по каждому важны площадь проема, расчетная скорость в створе, фактор одновременности (не все работают разом). И, конечно, акустика: уровень шума у рабочего места и вибрации вентустановок.

Измерять придется не только воздух, но и поведение людей. В реальности на результат больше всего влияет «человеческий фактор»: как открывают створку, где ставят штатив, насколько загружен стол. Поэтому расчет вентиляции лаборатории опирается и на эксперимент — дымовые пробы, настройка VAV-клапанов, калибровка мониторов скорости.

Мебель тоже меняет картину: тумбы уменьшают свободный объем, высокий шкаф рядом с приточной решеткой перенаправляет струю, а теплонагруженные приборы требуют другого режима охлаждения. Закладывайте тепловую карту по размещению оборудования, оцените высоту суперструктур и их перфорации, проверьте возможность скрытой коммуникации. Это не мелочи, это исходники для устойчивых расходов и предсказуемых потоков.

• От поставщика запросите площадь проемов и паспорта на каждый вытяжной шкаф для лаборатории (скорость, утечки, испытания).
• Зафиксируйте список процессов: растворители, кислоты, пыли, биориски — это определит фильтры и материалы воздуховодов.
• Опишите конфигурацию мебели: габариты, высоты, наличие перфопанелей, цоколи, вентиляционные штуцеры в тумбах.

Требования и стандарты: ГОСТ, СанПиН и EN

Инспектор достает анемометр, подносит к створке — и смотрит в паспорт. Если документы не бьются с замерами, объект «разворачивают» на доработку.

Нормативная рамка складывается из нескольких семейств. Российские правила (ГОСТ вентиляция лаборатории и профильные СП/СанПиН) задают микроклимат, кратности, предельно допустимые концентрации и требования к выбросам на крышу. Европейские EN важны для оборудования: EN 14175 — для вытяжных шкафов (аэродинамика, удержание), EN 14727/EN 13150 — для мебели (конструкция, нагрузки), EN 1822 — для HEPA-фильтров. Плюс локальные регламенты по пожарной безопасности и взрывозащите помещений с ЛВЖ. Важный момент: сверяйтесь с актуальными редакциями и проектируйте под самый строгий из применимых документов.

• Скорость в створе: ориентир 0,5 ± 0,1 м/с по полю, равномерность подтверждается испытаниями (в т. ч. по EN 14175).
• Отрицательное давление помещения: -5…-15 Па, постоянный мониторинг и сигнализация отклонений.
• Кратность: 6–16 крат/ч в зависимости от процессов и площади, с расчетом фактических теплопритоков.
• Выброс: разнести с точками забора притока; высота и факел выбираются по аэродинамическому расчету рассеивания.
• Документы: паспорта, протоколы испытаний, материалы с подтвержденной химстойкостью и пожарными сертификатами.

Паспорт на вытяжной шкаф для лаборатории должен содержать тип створки, площадь проема, проверенную скорость и результаты визуализации потоков. СанПиН требуют сопоставить расчетные концентрации с ПДК в рабочей зоне и за пределами здания. В реальности экспертиза сразу видит, когда шкаф «притянут» к двери или под струю притока — даже идеальный расчет не спасет от такой планировки.

Как выбрать лабораторную мебель с учётом вентиляции

Дизайнер поставил стол у окна — красиво. Но струя с решетки срывает захват шкафа и уносит пары в проход.

Подбор начинается с компоновки. Проходы не уже 1000 мм, от шкафа до двери и приточной решетки держите зону спокойного воздуха; сквозняков возле створки быть не должно (>0,2 м/с — уже риск). Не прижимайте шкафы к углам: оставляйте боковые зазоры не менее 300 мм для обтекания и обслуживания. Высота рабочих столов 900 ± 20 мм и глубина 600–750 мм — стандарт, но проверьте, чтобы навесные полки не «рубили» приточную струю. И да, когда планируете купить лабораторную мебель, сразу просите варианты баз под вытяжки и тумбы с отводами — это экономит недели на стройке.

• Цоколь и тумбы: закрытые цоколи уменьшают подсос «паразитного» воздуха, но химические тумбы должны иметь штуцер DN40–50 под вытяжку.
• Материалы столешниц: эпоксидная смола, керамика или HPL с противоламинатной подложкой — в зависимости от химии и температур.
• Надстройки и полки: оставляйте просветы для приточного потока, избегайте сплошных «стенок» над решетками.
• Мобильность: катучие столы удобны, но фиксируйте их положение рядом с вытяжками, чтобы не нарушать схему потоков.
• Коммуникации: сервис-стойки и каналы для кабелей/газов, чтобы приборы не уезжали к краю проема шкафа.

Дверцы с перфорацией на тумбах — палка о двух концах. Они помогают уводить пары внутрь вытяжной линии, но ухудшают контроль потоков помещения. Для кислот и растворителей лучше герметичные шкафы с регулируемым отбором 20–60 м³/ч и обратными клапанами.

Лабораторная мебель с вытяжкой — это не только «шкаф». Это локальные отсосы, вытяжные экраны для весов, приставные столы с нижним подсосом, вытяжные колпаки над травильными ваннами. Чем точнее мебель и вытяжка интегрированы (клапаны VAV, датчики положения створки, общая автоматика), тем ниже расходы воздуха при той же безопасности. Энергия — самый дорогой ресурс, и правильно выбранная мебель помогает ее экономить без компромиссов.

Материалы и конструкции мебели: влияние на воздухопоток

Разлили кислоту — брызги ударили о кромку. Если край столешницы острый и шершавый, у самой кромки образуются завихрения, которые тянут пары наружу.

Материал — это не только про «стойкость». Гладкая эпоксидная смола и керамика уменьшают срыв пограничного слоя у кромок, а матовые HPL могут собирать пыль и статический заряд — важно, когда работаете с порошками. Нержавеющая сталь с заваленной кромкой формирует «аэрофойл», который мягко направляет поток в сторону вытяжки; полипропилен в шкафах устойчив к HF и хлору, но требует аккуратного крепления из-за терморасширения. Радиус 3–5 мм на передней кромке столешницы и плавные бока проема у шкафа заметно улучшают удержание. И еще: высокий борт-поддон полезен против проливов, но у фронта вытяжки он неуместен — создает обратные завихрения.

Конструктив тоже решает. Сплошной высокий цоколь создает застойную зону и паразитные подсосы у пола; оставляйте герметичный цоколь, а вентиляцию подключайте локально к химическим шкафам.

Навесные полки и стеллажи над рабочей зоной работают как лопатки — они перенаправляют приточный поток. Оставляйте 150–300 мм до потолка, используйте перфорацию в задних стенках надстроек и не ставьте высокие шкафы перед диффузорами. Если уж без этого никак, добавьте распределительные экраны, чтобы струя не била в створку.

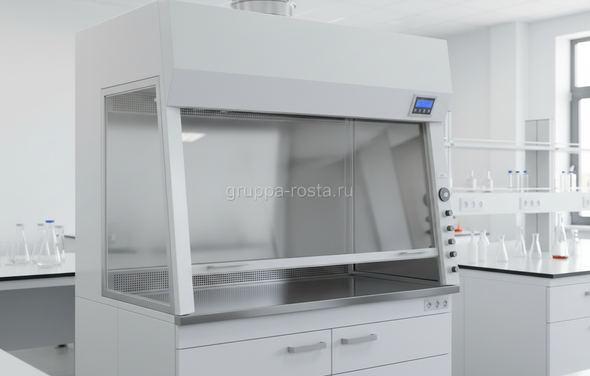

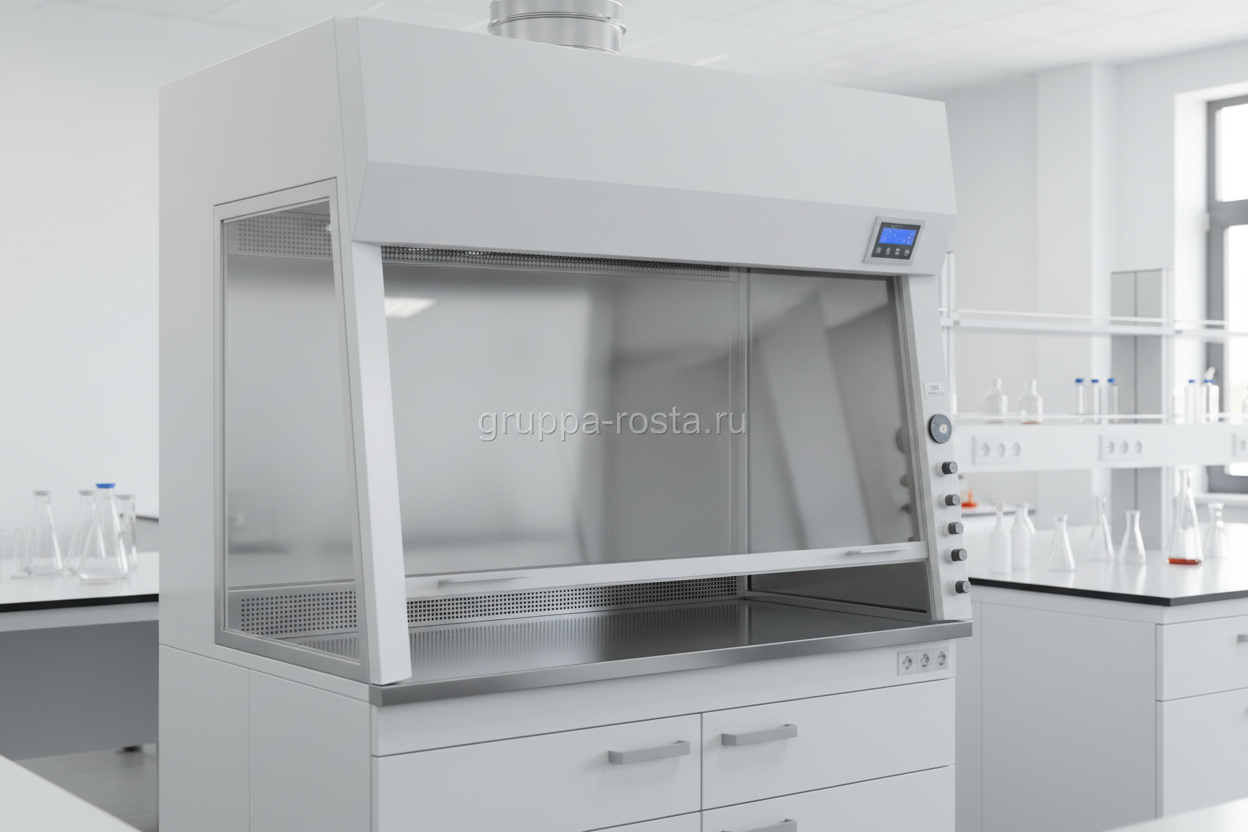

Вытяжной шкаф для лаборатории — аэродинамичное устройство: нижние и верхние дефлекторы, направляющие кромки, тип створки (вертикальная/горизонтальная/комбинированная) — все влияет на устойчивость захвата. Чем больше открытие, тем выше нужный расход; ограничители проема и боковые панели реально экономят воздух. Важный момент: проверяйте протоколы визуализации потоков и удержания при «плохих» сценариях — быстрый проход оператора, открытая дверь, включенный соседний приток.

Проектирование: интеграция мебели, вытяжек и воздуховодов

На пусконаладке одновременно подняли створки трех шкафов — расход просел, сработали аварийки. Значит, сеть и автоматика не тянут пиковую одновременность.

Ключ — совместная работа мебели, вытяжек и воздуховодов. Ставьте VAV-клапаны на шкафы и помещение, управляйте по положению створки и поддерживайте скорость 0,5 м/с при минимальном расходе в «закрытом» режиме. Приток разводите диффузорами, которые не бьют на створку: вихревые потолочные с низкой скоростью в рабочей зоне или перфорированные балки вдоль проходов. Баланс держите с запасом: вытяжка выше притока на 10–15%, чтобы гарантировать «минус» даже при износе фильтров. Разделяйте коллекторы: кислоты и щелочи — на PP/PVDF-воздуховодах с коррозионной стойкостью, растворители — на отдельном канале с искробезопасными вентиляторами и улавливателями. И не забудьте про шум — до 45 дБА у рабочего места, глушители закладывайте сразу.

1. Инвентаризация процессов и оборудования: перечень веществ, теплопритоки, режимы работы.
2. Компоновка мебели и вытяжек: отступы, высоты, сервисные зоны, пути эвакуации.
3. Аэродинамический расчет: расходы на шкафы и помещение, факторы одновременности 0,3–0,7, перепады давлений.
4. Трассировка воздуховодов: материалы (оцинкованная сталь/PP/нерж.), уклоны для конденсата, ревизии, обратные клапаны.
5. Энергия и акустика: выбор вентиляторов, глушителей, частотников, оценка потребления при VAV.
6. Автоматика: датчики скорости/давления, панели шкафов, сигнализация и сценарии аварий.
7. ПНР и валидация: дымовые тесты, проверка скоростей в проемах, документирование режимов.

Для общих линий подойдет оцинкованная сталь с внутренней гладкостью и ревизиями каждые 10–15 м. Агрессивные выбросы — полипропилен или PVDF, швы — сварка, предусмотрите слив конденсата из вертикалей и промывку. В местах пересечения противопожарных отсеков — клапаны, но так, чтобы не «задушить» вытяжки при аварии; рассчитывайте влияние каждого элемента на полное давление сети. Кабель- и газовые сервисы прячьте в стойки и каналы — меньше перетечек возле рабочих кромок.

Проверка — не формальность. Дымовые нити, визуализация струй, проверка тревог при падении скорости до 0,3 м/с и тест сквозняков при открытии двери показывают правду лучше любого отчета.

Цена, монтаж, логистика и типичные ошибки при оснащении

Шкаф приехал, а в грузовой лифт не входит по высоте. Дверной проем — тоже «чуть-чуть» меньше паспорта тары.

Бюджет обычно делится так: 30–40% — мебель, 20–30% — вытяжные шкафы и локальные системы, 30–50% — вентиляция и автоматика. Экономить вслепую нельзя: энергопотребление вентиляции за срок службы «съедает» больше, чем разница в цене между CAV и VAV, а окупаемость VAV по воздуху часто 2–4 года. Один VAV-клапан на шкаф с датчиком и панелью может стоить как одна тумба — закладывайте это с начала. Весят шкафы 250–450 кг, столешницы из керамики — тяжелее; нужна такелажная карта, пути и хранение в сухом теплом помещении. Монтаж приточки/вытяжки с пусконаладкой — это недели, а не дни; синхронизация с отделкой и электромонтажом обязательна.

• Если по-простому: нельзя сначала поставить мебель, а потом «подтянуть» воздуховоды — получите конфликты трасс и шум.
• В реальности забывают про теплопритоки приборов — летом перегрев, зимой сквозняки от переохлажденного притока.
• Неправильные решетки притока (струя на створку шкафа) — даже идеальный шкаф не удержит пары.
• Общий коллектор для кислот и растворителей — коррозия и запахи по сети, делайте раздельно.
• Отсутствие ревизий и дренажей — тяжело мыть и обслуживать, настраивать тоже.
• Нет протоколов испытаний EN 14175/паспортов на шкафы — приемка стопорится.
• Игнорирование шума — жалобы персонала, снижение точности измерений.

Логистика — половина успеха. Замерьте все пути до помещения, закажите разборные элементы или «кликтопы», если здание с узкими проемами. Партии поставки разводите по этапам, чтобы не складировать «стекло и керамику» на стройке. Последовательность сборки: сначала подвесные трассы и диффузоры, потом мебель и шкафы, далее автоматика и ПНР; на финале — протоколы скоростей, балансировка, обучение персонала. И держите запасные расходники: ремкомплекты для створок, фильтры, уплотнения — это спасает уже в первую неделю эксплуатации.
