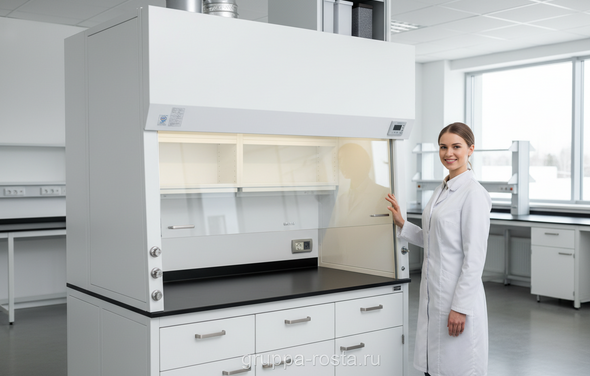

Вытяжные шкафы для лаборатории: производство и выбор
Зачем выбирать отечественные вытяжные шкафы
Запуск новой лаборатории всегда упирается в сроки: реагенты готовы, помещение принято, а вытяжные шкафы для лаборатории задерживаются на границе. Знакомая сцена? Отечественный производитель снимает этот риск.
Локальное производство — это быстрые поставки, сервис в вашем часовом поясе и запчасти без ожидания по 8–12 недель. Плюс документы на русском: паспорт, руководство, протоколы испытаний, декларации о соответствии — все под ГОСТ и СП. В реальности разница заметна ещё на этапе планирования: инженеру проще согласовать узлы примыкания к местной вентиляции, а монтажной бригаде — решить вопрос с проёмами и лифтами без «дорогих сюрпризов».
Ещё аргумент — адаптация под ваши процессы. Нужно устойчивость к HF, негорючее исполнение, особая глубина или нестандартный подвод газов? Это делают как серийно, так и малыми партиями. Часто это видно сразу по диалогу с техподдержкой: уточняют химию, скорость потока, дают расчёт расхода воздуха.
И, если по-простому, совокупная стоимость владения ниже: меньше простоев, понятные гарантии, доступный сервис. Да и логистика по России выходит предсказуемее курсовых качелей.
Как правильно выбрать вытяжной шкаф для лаборатории
Закупщик открывает ТЗ и видит «ширина 1200, химия — кислоты и органика». Вопросов больше, чем ответов: хватит ли расхода воздуха, какой материал внутри, где разместить коммуникации.
Сначала — процессы и реагенты. Список химии определяет материал облицовки (HPL/эпокси — универсально, полипропилен — для кислот, нержавеющая сталь AISI 316 — для соляного тумана и некоторых солей, керамика — для высоких температур), а также необходимость искробезопасного исполнения для летучих растворителей. Важный момент: под плавиковую кислоту (HF) полипропилен предпочтительнее, эпоксидке и стали там делать нечего.
Далее — размер и требуемый расход воздуха. Базовый ориентир по «лицевой скорости» 0,5 м/с при высоте проёма около 500–600 мм. Формула простая: Q = V × A × 3600, где A — площадь проёма (ширина × высота), V — скорость, Q — м³/ч. Если по-простому: шире шкаф — больше расход и выше нагрузка на общую вентиляцию здания.
| Ширина, мм | Высота проёма, мм | Ориентировочный расход, м³/ч при 0,5 м/с |
|---|---|---|
| 900 | 500 | ≈ 810 |
| 1200 | 500 | ≈ 1080 |
| 1500 | 500 | ≈ 1350 |
| 1800 | 500 | ≈ 1620 |
Проверьте, выдержит ли существующая система вентиляции такой приток/вытяжку, и есть ли резерв. И не забудьте про опции: мойка и трап, выносные краны воды/газа, розетки с IP54–65, освещённость ≥ 750–1000 лк, монитор потока с сигнализацией, поддон-сборник. Всё это влияет на итоговую компоновку и смету.
Наконец — логистика и место. Пройдёт ли корпус в двери, есть ли грузовой лифт, где ставить вентилятор (в шкафу или на крыше), как подключить воздуховоды. Под эти ответы проще купить вытяжной шкаф лабораторный без «доводок на месте» и авралов при пуске.
Технические характеристики и выбор материалов конструкции
Сцена из практики: в одном шкафу ставят колонки с ацетонитрилом, в другом — концентрированную кислоту с нагревом. Один корпус «живёт» годами, второй за полгода покрывается пятнами. Материал решает.
Рабочая поверхность и внутренняя облицовка. Эпоксидная столешница 25–32 мм — универсальный «рабочий конь»: не боится большинства солей и растворителей, держит удары и нагрузку до 200 кг. Компакт-ламинат (HPL) — бюджетнее, устойчив к органике, но хуже переносит горячие концентрированные кислоты. Полипропилен (PP) — выбор для сильных кислот и HF: не корродирует, выдерживает агрессивные пары, но боится высоких температур у нагрева. Керамика — для термонагрузок и абразива; нержавеющая сталь AISI 304/316 — под специфические среды, где нужна механика и гигиена.
Фурнитура и инженерка. Фронтальная створка из закалённого стекла 6–8 мм с противовесами для плавного хода; боковые окна — по необходимости наблюдения. Освещение LED 1000 лк, герметичный светильник IP65 вне активной зоны потока. Шум — не более 55 дБА на позиции оператора. Электрика — розетки IP54–55 с химически стойкими крышками, ввод через гермовводы. Мониторинг потока с визуальной и звуковой сигнализацией, датчик «окно открыто», ограничители проёма и дефлекторы — всё это не «люкс», а норма.
| Условия эксплуатации | Рекомендуемые материалы | Примечание |
|---|---|---|
| Кислоты (H2SO4, HNO3), HF | PP облицовка, PP/керамическая столешница | HF несовместима с эпоксидкой и стеклом без защиты |
| Органические растворители | Эпоксидная/керамическая столешница, стальной каркас с порошковым покрытием | Искробезопасные решения по согласованию |
| Высокая температура/зольные остатки | Керамика, нерж. сталь (AISI 316) | Теплоизоляция и термостойкие поддоны |
| Универсальная аналитика | Эпоксидная столешница, HPL/эпоксидная облицовка | Баланс цена/стойкость |
Требования безопасности и стандарты ГОСТ для шкафов
Инженер запускает шкаф и первым делом проверяет стрелку на мониторе потока. Тихо не значит безопасно: важнее удержание паров и стабильность струй.
Базовый ориентир — вытяжной шкаф ГОСТ по линии ГОСТ Р ЕН 14175 (части 1–3): проверка удержания, стабильности струи и эффективности при движениях оператора, визуализация дымом, измерение лицевой скорости (обычно 0,5 м/с ± 0,1 при рабочем проёме). Важный момент: реальная безопасность зависит не только от шкафа, но и от правильного подключения к вентиляции, настройки дифференциального давления и регулярной поверки.
Электробезопасность и IP: ПУЭ для лабораторий, степень защиты розеток не ниже IP54, светильники — IP65, вводы — герметичные. Материалы негорючие/трудногорючие для несущих элементов, размещение электроустройств вне основного потока. Предусматриваются блокировки: сигнал «окно поднято слишком высоко», аварийное отключение, автономная тревога по потоку.
Документы и регламенты, которые обычно просят при приёмке, собраны ниже. Часто это видно сразу по комплекту паспорта и протоколов — аккуратный пакет значит экономию часов на согласованиях.
- ГОСТ Р ЕН 14175 (шкафы вытяжные лабораторные, части 1–3: терминология, требования, методы испытаний)
- СП 60.13330 (Отопление, вентиляция и кондиционирование. Актуализированный СНиП)
- ГОСТ IEC 60529 (степени защиты IP)
- ГОСТ 12.1.004 (пожарная безопасность. Общие требования)
- Санитарные требования к рабочей среде для химических факторов (для обоснования ПДК и кратности воздухообмена)
Цена, сроки изготовления и коммерческие предложения
Два КП на столе: «дешевле на 20%» и «чуть дороже, но с монитором потока и PP-вкладышем». Что выбрать? Считаем не только цену закупки, а полный цикл.
Диапазон по рынку: базовая цена вытяжного шкафа лабораторного шириной 1200 мм с эпоксидной столешницей — ориентировочно 120–210 тыс. ₽. Исполнение 1500–1800 мм, с монитором потока, доп. розетками, мойкой и поддоном — 190–320 тыс. ₽. Полипропиленовая камера, химстойкие краны, усиленная химзащита — 260–450 тыс. ₽. Индивидуальные решения под HF/высокие температуры и спец-газовую обвязку — от 350 тыс. ₽ и выше. Разброс объясним опциями и материалами, а не «наценкой за воздух».
- Что сильнее всего влияет на смету: материалы (PP/керамика/нерж. сталь), ширина и глубина, монитор потока, светильник IP65, количество вводов (газ/вода/вакуум), мойка/трап, встроенный вентилятор или выносной, шумоизоляция, стекло 8 мм.
- Сроки: серийные конфигурации — 10–20 рабочих дней, с PP-камерой или изменённой геометрией — 20–30 дней, сложные проекты под объекты с особыми допусками — 30–45 дней.
- Логистика и монтаж: доставка по РФ 1–7 дней, сборка на месте 4–8 часов на шкаф, пусконаладка и дымовые тесты — ещё 1 день на партию.
Чтобы КП было точным, отправьте минимум: план помещения с габаритами, доступные каналы вытяжки/притока и их производительность, перечень химии и операций, требуемую ширину/высоту проёма, пожелания по материалам, опциям и электричеству. Тогда «купить вытяжной шкаф лабораторный» превратится в простую и предсказуемую закупку, без допсчётов на монтаже.
В реальности именно полнота исходных данных экономит бюджет: меньше изменений по месту и проще защита сметы перед финансистами.
Индивидуальное производство, модульность и монтаж на объекте
Объект в старом фонде, дверь 800 мм, лифт небольшой — а нужен шкаф 1500 мм. Решение — модульный корпус и сборка на месте без ущерба жёсткости и герметичности.
Индивидуальное изготовление вытяжных шкафов на заказ начинается с опросного листа и выезда: снимают размеры, проверяют пути проноса, согласуют точки подключения и крепления воздуховодов. По итогам — рабочие чертежи с узлами: секционированная камера, разборная столешница с стык-планкой, фланцы под ваш диаметр, технологические вырезы. Если по-простому: подгоняют не объект под шкаф, а шкаф под объект.
Модульность — это не «конструктор для взрослых», а способ пройти в узкие проёмы и быстро заменить узел в сервисе. Каркас на винтовых соединениях, герметизация химстойкими лентами/уплотнителями, проверка дымом после сборки. Дополнительная опция — сборка «на болтах» без сварки, когда нельзя вести горячие работы.
- Подготовка: проект, схемы вентиляции, размещение коммуникаций.
- Поставка: проверка упаковки, комплектности, паспортов и протоколов.
- Монтаж: сборка каркаса, установка камеры, подключение воды/газа/электрики, фланцевка воздуховодов.
- Пусконаладка: калибровка монитора потока, ограничители проёма, измерение скорости по сетке, дымовые тесты.
- Обучение и сдача: инструктаж персонала, отметки в журнале, передача комплекта документов.
Документы при сдаче обычно включают паспорт изделия, руководство по эксплуатации, декларацию соответствия, протоколы испытаний по ГОСТ Р ЕН 14175, схему электрики/обвязки, гарантийный талон. Часто это видно сразу: аккуратно собранный комплект — это экономия часов на приёмке.
На выходе — шкаф, который встанет в ваш проём, выдержит вашу химию и пройдёт вашу приёмку. И это именно то, ради чего выбирают индивидуальное производство, а не компромисс из каталога.
