Проектирование лаборатории: расстановка препараторские столы и лабораторная мебель для колледжа
Колледж запускает новую лабораторию: парты уже стоят, а реактивы — в пути. Но без продуманного проекта и правильной расстановки препараторских столов комфорт, безопасность и ресурс мебели тают на глазах. Ниже — как сделать «рабочую» лабораторию, а не музей мебели.
Проектирование лаборатории и расстановка препараторских столов
Параллельные занятия: в одном углу ставят опыт с горелкой, рядом включают центрифугу. В реальности это сразу показывает слабые места планировки — узкие проходы, нехватку розеток, неудобную подачу воды.
Алгоритм проекта простой, если по-простому:
- Снять размеры помещения, высоты подоконников, колонн и приточно‑вытяжных решеток; отметить точки воды, канализации, электричества (220/380 В), газа.
- Разбить пространство на зоны: «мокрая» (мойки, вытяжки), «сухая» (подготовка, весы), «приборная» (шум/вибрация), хранение (реактивы, расходники).
- Определить сценарии: фронтальная демонстрация, работа малыми группами, самостоятельные практикумы.
- Выбрать тип расстановки: пристенная, островная, комбинированная; подвести коммуникации сверху (штанги, медиапанели) или снизу (каналы, плинтусы).
- Спланировать зоны ожидания и перемещения: место для тележек, переносных штативов, аварийного душа и умывальника.
Проходы и габариты лучше считать «с запасом»: центральные — не менее 1200 мм, между столами — 900 мм, у выходов — 1500 мм. Стандартные модули 600/900/1200 мм упрощают поставку и сервис. Препараторские столы логичнее ставить у воды и вытяжных точек; демонстрационный стол — фронтально, со сплошной брызговик‑панелью и линией розеток IP44 на рейлинге. Влажные зоны — рядом с травмобезопасными полами, приборные — на виброопорах, чтобы микровесы не «гуляли».
Мелочь, но критичная: коммуникации. Розетки на каждом рабочем месте (2–4 шт. с УЗО 30 мА), отдельные линии под вытяжные шкафы, подставки для газовых баллонов с цепями; в столах — кабель‑каналы и сервисное пространство не менее 70 мм для «хвостов». Часто это видно сразу: если удлинители висят, проект не доработан.

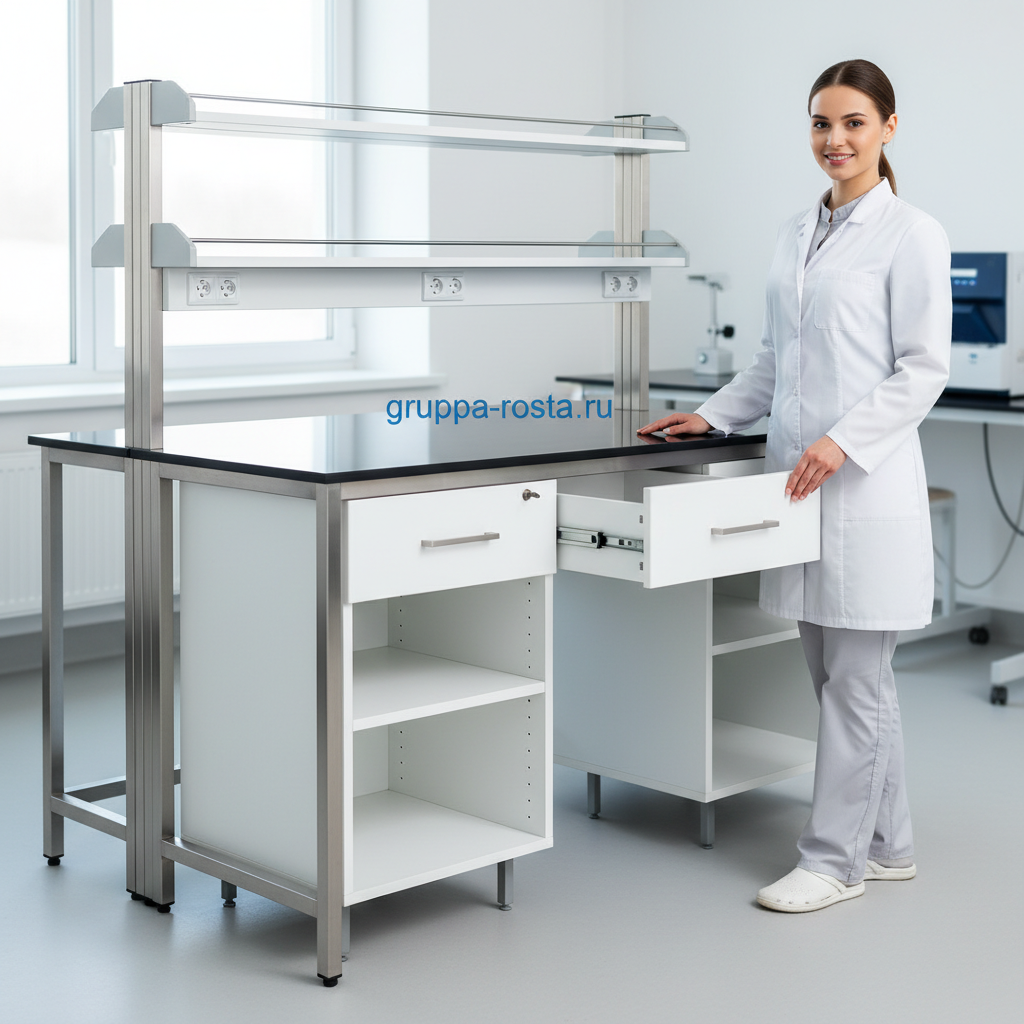

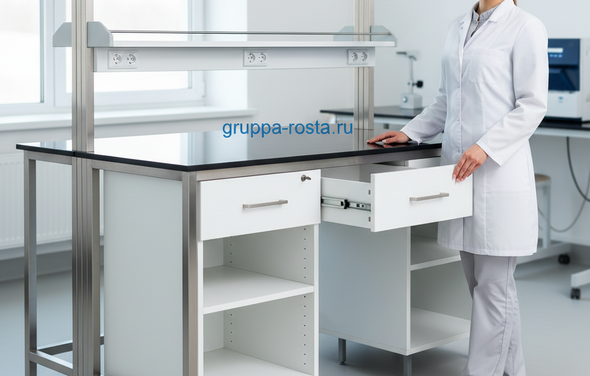

Как выбрать препараторский стол: материалы, фурнитура, покрытие
Лаборант режет образцы, коллега проливает кислоту, потом кто‑то ставит горячую тиглю. Стол должен «пережить» все три события — и в тот же день.
Каркас и короб: сталь с порошковым покрытием 60–80 мкм или нержавеющая AISI 304/316 для агрессивных сред; сварная или болтовая рама с нагрузкой от 200 до 300 кг на стол 1200×600 мм. Регулируемые опоры ±25–50 мм, компенсаторы пола и анкеровка островов — обязательны. Фасады и царги — компакт‑плита (phenolic/HPL 10–16 мм) либо металл; кромки герметизировать, чтобы не «насосали» влагу.
Покрытие столешницы подбирают по химии и термонагрузке: фенольный композит 16–20 мм для «обычной химии», эпоксидная смола 25–32 мм для кислот/щелочей и высоких температур, керамогранит на подложке для термоударов, нержавейка — для биологии и «грязных» зон. Брызговик 50–100 мм, радиусы — не резче 3 мм (легче мыть). Мойки — из полипропилена, эпоксидки или керамики; сифоны химстойкие, с разрывом струи.
Фурнитура живет дольше, если она «правильная»: петли из нержавейки, направляющие 45–60 кг, стойкая к реагентам фурнитура и уплотнители EPDM/FKM. Розетки и газовые краны выносить на рейлинг; вытяжные мини‑зонты ставить над «мокрыми» участками. Важный момент — электробезопасность: контуры заземления на всех металлических частях, маркировка и тестирование перед вводом.
Если задача — как выбрать препараторский стол в колледж и не переплатить, считайте «сценарно»: какие реакции, какие температуры, сколько групп одновременно. Тогда «приборные столы купить» получится осознанно: под весы — антивибрация и гранит, под спектрометр — отдельная линия питания и глубина 750–800 мм. И да, ориентируйтесь на реальный бюджет: цена лабораторной мебели для учебных заведений за погонный метр варьируется примерно от 35–70 тыс. ₽ (учебные модули HPL) до 90–160 тыс. ₽ (эпоксидка, нерж., усиленный каркас).
Требования и стандарты: ГОСТы, санитарные и пожарные нормы
Приходит инспектор, достает люксметр и рулетку. Не до красивых каталогов — смотрят соответствие нормативам.
Базовые документы для проектирования и приемки:
- ГОСТ Р 55525‑2013 — лабораторная мебель: общие технические требования, устойчивость, безопасность, химстойкость поверхностей.
- ГОСТ 16371‑2014 — мебель. Общие технические условия (качество изготовления, стойкость покрытий, испытания).
- СанПиН 2.4.3648‑20 — требования для образовательных организаций: освещенность рабочих поверхностей 400–500 лк, моющиеся материалы, микроклимат 20–22 °C при влажности 40–60%.
- СП 60.13330 (ОВиК) — воздухообмен в лабораториях 6–10 крат/ч, локальные вытяжки над источниками выделений.
- ПУЭ, 7‑е изд. — электробезопасность: розетки с заземлением, автомат + УЗО 30 мА, степень защиты в «мокрых» зонах не ниже IP44.
- СП 4.13130 — противопожарные требования: пути эвакуации, группа горючести материалов Г1–Г2, дымообразующая способность Д1.
- ГОСТ 12.1.007‑76 — классификация вредных веществ, маркировка шкафов и режим хранения реагентов.
Эргономические ориентиры: высота столешницы для сидячих работ 750 ± 20 мм, для стоячих — 900 ± 20 мм; глубина рабочей зоны 600–750 мм, пространство для ног не менее 600×650 мм. Проход к эвакуационным выходам — свободный, шириной от 1200 мм; огнетушитель ОУ/ОВ по расчету риска и классам пожара.
Чек‑лист приемки мебели и монтажа полезно вести с первого дня. В реальности это экономит недели: сертификаты на материалы, протоколы испытаний столешниц на химстойкость, замеры освещенности, паспорта на УЗО/диффавтоматы, акты скрытых работ по вентиляции и заземлению.
Сравнение материалов и срок службы рабочих поверхностей
Год прошел — у дешевой столешницы кромка вспучилась от воды у мойки. У стойкой — только потертости. Разница видна невооруженным глазом и в смете на ремонт.
| Материал | Химстойкость | Тепло | Типичный срок службы | Где использовать | Относительная цена |
|---|---|---|---|---|---|
| Эпоксидная смола 25–32 мм | Кислоты/щелочи/растворители — высокая, стойкость к H2SO4, HCl, NaOH | Длительно до ~160 °C, кратковременно до ~200 °C | 10–15 лет | Агрессивная химия, «мокрые» зоны, у вытяжек | Высокая |
| Фенольный композит (compact/HPL) 16–20 мм | Большинство реагентов — средне/высокая, к сильным окислителям ниже | До ~120–160 °C | 7–12 лет | Общая химия, подготовка проб | Средняя |
| Нержавеющая сталь AISI 304/316 | Хорошая, но чувствительна к хлоридам (питтинг); 316 стойче | До 400–500 °C | 8–12 лет | Биология, микробиология, «грязные» зоны, легко дезинфицировать | Средне‑высокая |
| Керамогранит на подложке | Отличная к большинству реагентов, инертность | До 600 °C, устойчив к термоудару | 10–15 лет | Высокие температуры, термошок | Высокая |
| Полипропилен (PP) | Очень высокая к кислотам/щелочам, не любит органические растворители и УФ | До 80–100 °C | 5–8 лет | Мойки, локальные вставки, вытяжки | Средняя |
| ЛДСП постформинг | Низкая: боится воды, растворителей, горячего | До 70–90 °C | 2–5 лет | Сухие зоны без реагентов, учебные макеты | Низкая |
Вывод простой: под агрессивную химию — эпоксидка или керамогранит; под биологию и частые дезинфекции — нержавейка; под «сборку/разборку» без химии — экономичный HPL или ЛДСП. Важный момент — кромки и вводы: даже лучшая плита умрет, если торцы не герметизированы и мойка врезана «всухую».
Стоит помнить и про ремонтопригодность. Сменные модули 600/900 мм, отдельные секции столешниц, доступ к сифонам и кабель‑каналам через сервисные лючки — это экономит часы простоя и деньги.
Эргономика, безопасность и типичные ошибки при оснащении
Студент тянется через горелку за штативом — преподаватель вздрагивает. Такой сценарий лечится не замечанием, а грамотной расстановкой и оснащением.
Эргономика начинается с высоты и доступа: сидячие работы — 750 мм, стоячие — 900 мм; глубина 600–750 мм, часто используемое — на расстоянии 300–400 мм от края. Рейлинги для реагентов и инструментов на уровне глаз, освещенность 400–500 лк без бликов; локальная подсветка под шкафами, если нужно. Кресла с регулировкой высоты и опоры для ног снижают усталость на 20–30% — ощущается уже к обеду.
Частые ошибки, которые потом «болят» годами:
- Слишком узкие проходы и «мешающие» углы столешниц — синяки и зацепы гарантированы.
- Общие розетки без УЗО и без маркировки линий — риск поражения и срыв проверок.
- Смешение зон: кислоты рядом с электроникой, мойка — над тумбой с бумагой.
- Нет антивибрационных площадок под весы, а «приборные» столы на мягких опорах — точность «плавает».
- Кабели висят, нет кабель‑каналов и вводов — уборка и безопасность страдают.
- Отсутствуют брызговики и бортики у мокрых зон — кромки разбухают через месяц.
- Неправильные стулья/табуреты, нет подставок для ног — к вечеру падает концентрация.
- Плохая вытяжка: точек мало, зонт далеко от источника — запахи и ПДК.
Как избежать? Делайте макет на плане в масштабе, «проиграйте» три типовых опыта, проверьте маршруты и доступ к аварийному душе/глазам. Для чувствительной техники лучше сразу заложить специализированные модули: антивибрационные, с гранитной плитой 50–80 мм и нагрузкой до 300 кг — вот тогда запрос «приборные столы купить» приведет к правильной спецификации, а не к компромиссам.
И еще про деньги: цена лабораторной мебели для учебных заведений снижается, когда унифицируете модули, берете типовые длины столешниц, ставите общие рейлинги и медиапанели на остров. Служба эксплуатации это оценит — и бюджет тоже.
