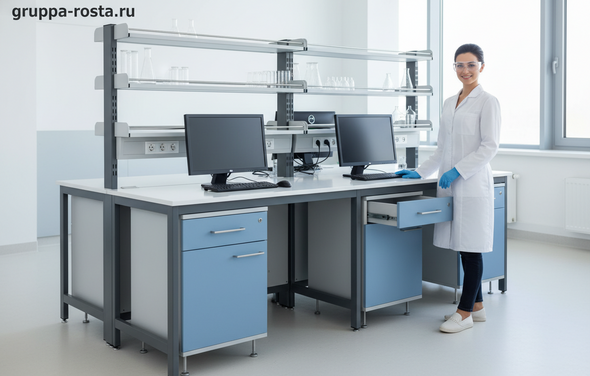

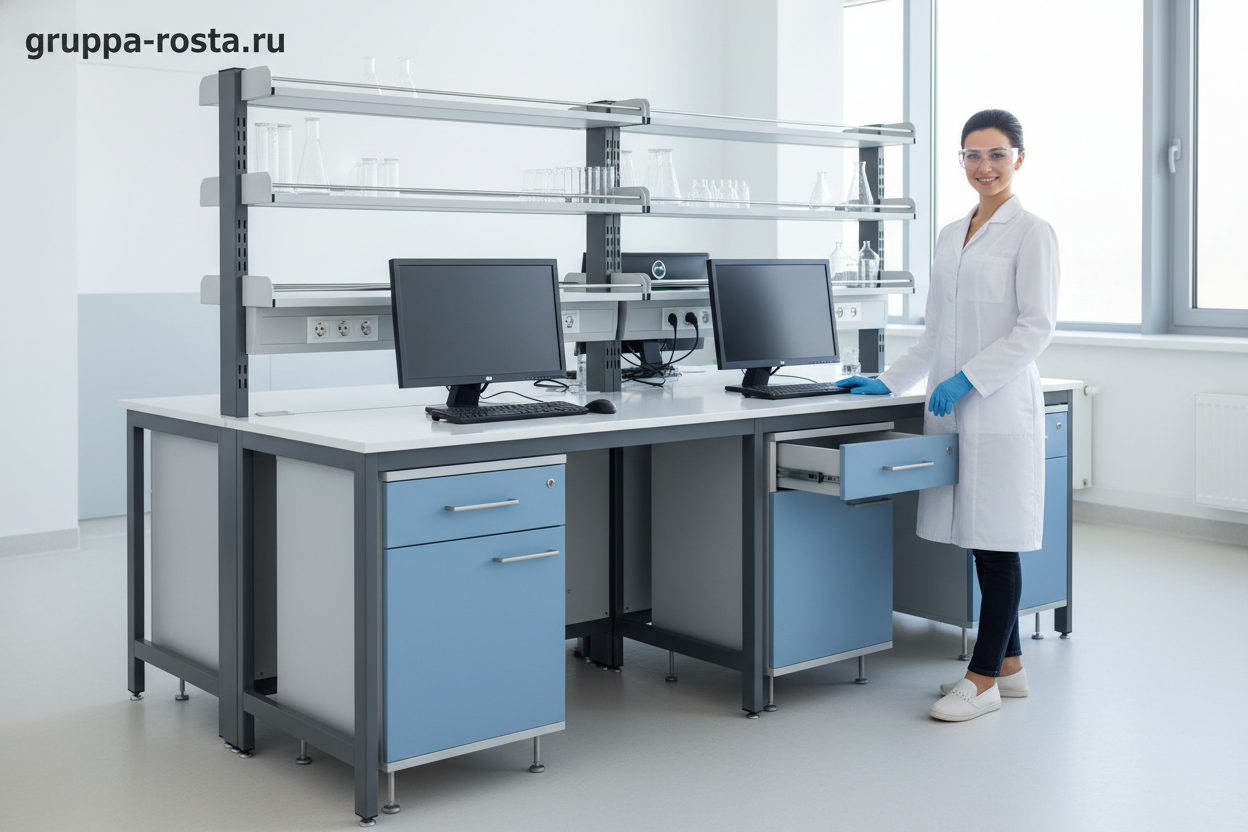

Проектирование и расстановка компьютерных столов
Утро в лаборатории начинается одинаково: техника включается, приборы прогреваются, люди расходятся по местам. Если столы стоят «как в классе», кабели в узких проходах цепляются за тележки, а монитор бликует от лампы — день пойдет тяжело. Правильная расстановка компьютерных столов для лаборатории решает половину рутины заранее.
Если по-простому, план начинается с карты потоков: куда приходят пробы, где стоит аналитика, где сидят операторы, куда уходит готовый результат. От этого пляшут зоны: «тихая» (обработка данных), «шумная» (центрифуги, насосы), «мокрая» (мойка, раковины), «горячая» (печи, сушильные шкафы). Между зонами держите логичный маршрут и проходы 1,2–1,5 м, чтобы катить тележки и не задевать кабель-каналы. В реальности это часто видно сразу: если кто-то постоянно боком протискивается — план не сработал.
По размерам рабочая глубина под ПК и документы — 700–800 мм, на мониторы 24–27ʺ обычно хватает. Верхняя кромка экрана — на уровне глаз, до глаз 50–70 см. Столешница — с вводами Ø60–80 мм под кабели, силовая шина/ПДУ под столом и минимум два сетевых порта RJ-45 на место. Закладывайте запас по электричеству: 1 розетка на каждые 300 Вт оборудования плюс 30% резерва, отдельный контур под «шумных» потребителей и УЗО 30 мА для безопасности.
Схемы: для узких помещений работает линейка с консольными тумбами и настенными шинно-рейлинговыми панелями; для командной работы — острова или П-образные станции (по 2–4 места на «остров»), чтобы операторы видели экраны прибора и друг друга. Важный момент — виброразвязка: не ставьте ПК-столы спиной к столам с центрифугами и шейкерами; либо разносите на 2–3 метра, либо ставьте демпферы. Для стойкости к статикам используйте столы с ESD-столешницами и клеммой заземления — это снизит риск сбоев электроники.
- Соберите перечень приборов: масса, тепловыделение, розетки, LAN, заземление.
- Набросайте план потоков проб и людей; отметьте «мокрые/горячие/тихие» зоны.
- Разместите компьютерные столы для лаборатории так, чтобы экраны не бликовали и кабели не пересекали пути тележек.
- Проверьте проходы, точки подключения и вентиляционные зазоры приборов (как минимум 150–300 мм).
- Закладывайте регулировку высоты и места под кабель-каналы и ИБП.
Как выбрать лабораторную мебель: требования ГОСТ
Картина из приемки: привезли столы, на паспорте красивый логотип, а у тумбы нет клеммы заземления, столешница пахнет фенолом, и маркировка неполная. Часто это видно сразу, но потом доказывать сложнее. Чтобы без сюрпризов, проверяем соответствие базовым нормам и документам.
Что обязательно подтверждать: безопасность и устойчивость мебели, химическая стойкость поверхностей, пожарно-технические показатели материалов, электробезопасность (заземление рабочих мест с ESD), отсутствие острых кромок и надежность фурнитуры при циклических нагрузках. Запрашивайте протоколы испытаний на стойкость к кислотам/щелочам, влагостойкость и нагрузку на столешницу, паспорт изделия и гарантийные условия. В заявке прямо укажите: «требования ГОСТ лабораторная мебель» — поставщику так проще собрать корректный пакет документов.
Если по-простому, чек-лист выглядит так: есть ли маркировка и паспорт, подтверждена ли химстойкость столешниц, выдерживает ли стол равномерную нагрузку не менее 200 кг, есть ли клемма заземления и комплектующие для ESD-зоны, соответствуют ли габариты эргономическим нормам, все ли края защищены (ABS/ПВХ 2 мм), а фурнитура — металлическая, с ресурсом не меньше 40–60 тыс. циклов. Попросите образец столешницы и пролейте на него этанол, ацетон, 10% HCl — хорошая поверхность переживет это без пятен.
- Документы, которые стоит запросить: протоколы испытаний поверхностей, сертификаты/декларации соответствия, паспорт и инструкция по эксплуатации, гарантийный талон, карта материалов с указанием классов эмиссии.
Материалы, износостойкость и срок службы
Неловкое движение — и на столешницу капает кислота. Хорошая поверхность вытерлась насухо и как новая, плохая покрылась матовым пятном уже через минуту. Материал задает не только ресурс, но и поведение в критический момент.
Для «сухих» зон достаточно HPL-покрытий на влагостойкой плите (толщина 16–25 мм), кромка ABS 2 мм, металлическое основание. В «мокрых» и химически активных зонах рулят эпоксидные столешницы 25–32 мм, керамогранит, нержавеющая сталь AISI 304/316 или полипропиленовые модули для вытяжных шкафов. В реальности компромисс нередко такой: анализаторы и мойки — на химстойких поверхностях, рабочие ПК-места — на HPL, а под приборы тяжелее 80–100 кг — стальные каркасы с дополнительными ребрами.
По нагрузке ориентируйтесь на 200 кг равномерно на стол и 50 кг на выдвижную полку, ударная стойкость — падение 500-мл колбы с высоты стола без сколов. Термостойкость: эпоксид держит кратковременно 180–200 °C, HPL — до 120 °C, керамогранит — выше 300 °C, сталь — зависит от толщины, но главное — не боится термошоков. Для лабораторной мебели для медицинской лаборатории добавьте устойчивость к дезсредствам (хлорсодержащие, спиртовые, четвертичные аммонии) и ежедневной протирке.
Фурнитура — не место экономии: направляющие полного выдвижения, металл 1,0–1,2 мм на каркасе, оцинкованные или порошково окрашенные поверхности, регулируемые опоры 20–30 мм хода. Шкафы и тумбы на роликах с фиксаторами — чтобы быстро перепланировать линию. Важный момент — герметизация: бортик 5–10 мм по периметру и химстойкий герметик по швам у «мокрых» зон спасают от протечек под столы.
| Материал | Химстойкость | Нагрузка/удар | Температура | Где уместен | Минусы |
|---|---|---|---|---|---|
| Эпоксидная столешница 25–32 мм | Высокая: кислоты/щелочи/растворители | 200+ кг, ударостойкая | до 200 °C кратковременно | «Мокрые» и кислотные зоны | Цена, вес |
| HPL на влагостойкой плите | Средняя–высокая, зависит от марки | 150–200 кг | до 120 °C | ПК-места, «сухие» зоны | Боится длительного контакта с сильными реагентами |
| Нерж. сталь AISI 304/316 | Высокая, 316 лучше к хлоридам | Зависит от каркаса | 200+ °C | Мойки, посты пробоподготовки | Царапается, холодная на ощупь |
| Керамогранит/керамика | Отличная к большинству реагентов | Твердое, но хрупкое к точечным ударам | 300+ °C | Горячие зоны, печи | Сложность обработки, цена |
| Полипропилен | Высокая к кислотам/щелочам | Средняя | до 100 °C | Вытяжные шкафы, моечные модули | Мягкий, царапины |
Эргономика, безопасность и модульность рабочих мест
Лаборант проводит за микроскопом по шесть часов. Если стол ниже нормы, локти висят, к вечеру ноет спина, растет число ошибок при ручном вводе. Эргономика лабораторной мебели — это не «приятный бонус», а скорость, точность и меньше больничных.
Регулируемая высота стола сидя 720–760 мм, стоя 900–950 мм; лучше — электрорегулировка 620–1250 мм для гибридных задач. Монитор: верхняя кромка на уровне глаз, дистанция 50–70 см, клавиатура — 100–120 мм от края, запястья прямые. Освещенность не ниже 500 лк на плоскости, антиблики. Шум на рабочем месте — до 65 дБА; «шумные» приборы — в отдельные модули с демпферами. Электробезопасность: УЗО 30 мА, отдельные контуры на тяжелые приборы, заземление столов с ESD-покрытием. Если по-простому — все, к чему тянется рука и кабель, должно быть в пределах досягаемости без перекручивания корпуса.
- Модульность: тумбы на роликах, навесные рейлинги, перфопанели, навес под ИБП.
- Кабель-менеджмент: лотки под столом, вводы, текстильные рукава, маркировка.
- Безопасность: борт столешницы 5–10 мм у «мокрых» зон, стойкие к реагентам коврики, угловая защита.
- Комфорт: кресла с 4D-подлокотниками, подставки под ноги, коврики для стоячей работы.
Цена, монтаж, логистика и типичные ошибки
Смета часто выглядит прилично до строки «монтаж и доставка». А потом всплывает 4-й этаж без лифта, узкие двери 800 мм и необходимость шеф-монтажа около сложных приборов. Планируйте полную стоимость владения: проект, производство, доставка, подъем/занос, сборка, подключение, пуск, обучение, сервис.
Сроки зависят от материалов: стандартные HPL-конфигурации — 2–4 недели, эпоксидные столешницы и нержавеющая сталь — 4–8 недель, нестандарт — дольше. Логистику считайте детально: сколько мест, масса каждого, габариты упаковки, нужна ли ночная разгрузка, есть ли допуск на объект. Важный момент — хранение до монтажа: столешницы нельзя ставить «книгой», только горизонтально на ровную поверхность.
Типичные ошибки — повторяются из проекта в проект. Их проще предупредить, чем переделывать.
- Экономия на каркасе: стол «играет», вибрация портит результаты и нервы.
- Нет запаса по розеткам и LAN; ИБП ставят «куда влезло», а не по плану кабель-каналов.
- Проходы уже 1,2 м — тележки цепляются, колбы падают.
- Столешницы без бортиков в «мокрой» зоне — протечки в тумбы.
- Отсутствует заземление ESD-мест; сбои и поломки электроники.
- Игнорируют требования приборов к вентиляционным зазорам и тепловыделению.
Чтобы купить лабораторную мебель без лишних рисков, зафиксируйте в договоре: состав поставки по спецификации, материалы и толщины, подтверждение химстойкости, сроки и ответственность, перечень работ по монтажу, условия доступа на объект, гарантию 24–36 месяцев и регламент сервиса. Добавьте приемочный лист: геометрия, устойчивость, отсутствие сколов/зазоров, работа фурнитуры, комплектность, клеммы заземления — и вы сэкономите себе много нервов завтра.
