Проектирование лаборатории: расстановка антивибрационные столы и лабораторная мебель для строительной лаборатории

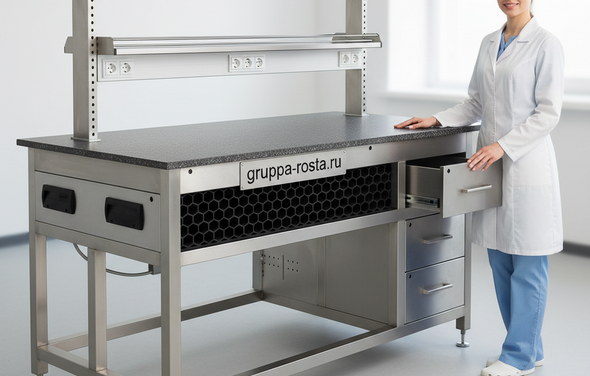

Экспертный обзор: зачем нужны антивибрационные столы
Просеивающая машина гудит за стеной, рядом — аналитические весы. Показания «плавают» на четвертом знаке, лаборант ждёт, пока цифры успокоятся. Знакомо? Это работа без антивибрационного стола.
Если по-простому, антивибрационный стол — это «тихий остров» для приборов, которым мешают шаги, лифты, просеиватели, компрессоры и даже вентиляция. В строительной лаборатории на нём чаще всего стоят весы 0,001–0,0001 г для цемента и наполнителей, микроскопы зернового состава, профилометры, иногда — дилатометры и плотномеры. Типовые вибрации перекрытий лежат в диапазоне 8–15 Гц, а источники внутри лаборатории дают всплески вплоть до 50–60 Гц. Важный момент: мешают не только вертикальные колебания, но и горизонтальные — они как раз «раскачивают» столешницу и тонкие стойки приборов. Правильно подобранная изоляция сдвигает собственную частоту системы вниз и гасит большую часть внешних помех.
Просто тяжёлый стол не равен антивибрационному. Работают конструкция (масса инерционной плиты), тип изоляторов и их настройка. Хорошие антивибрационные столы для лаборатории показывают собственную частоту 1,5–3 Гц на пневмоопорах или 6–12 Гц на эластомерах и обеспечивают подавление 80–95% уже к 10–20 Гц. Часто это видно сразу: прибору не нужно «успокаиваться» после каждого касания, цифры становятся стабильными за секунды.
Требования и стандарты к мебели для строительной лаборатории
На приёмке заказчик разворачивает паспорт и спрашивает: «Соответствие есть?». В реальности это не формальность — без норм безопасности и прочности стол станет слабым звеном в аккредитации и повседневной работе.
Ориентируйтесь на требования к лабораторной мебели ГОСТ (актуальные редакции) и технический регламент ТР ТС 025/2012 «О безопасности мебельной продукции». От поставщика ожидайте протоколы испытаний на устойчивость и прочность, подтверждение химической стойкости поверхности, документы по порошковому покрытию металлокаркаса. Для рабочих мест с весами важны также указания по заземлению и антистатике. Если по-простому — у вас на руках должны быть бумажные доказательства того, что стол безопасен, выдерживает нагрузку и не «раскиснет» от щёлочи и битумных растворителей.
- Нагрузка: не менее 200–400 кг статической, без остаточных деформаций.
- Устойчивость: отсутствие опрокидывания при эксцентричной нагрузке 50–100 кг на край.
- Ровность: плоскостность рабочей плиты не хуже 0,1–0,3 мм/м, регулировка по высоте и уровню.
- Химическая стойкость: к щёлочам, цементному молочку, этанолу, ацетону, толуолу — без пятен и вздутий.
- Безопасность кромок: радиус не менее 2 мм, отсутствие острых углов.
- Материалы: эмиссия ЛОС и формальдегида — на уровне классов для лабораторной мебели (Е1 и лучше для древесных плит).
Запросите: паспорт изделия, декларацию соответствия, инструкцию по монтажу и эксплуатации, гарантийный талон, перечень ЗИП и расходников. Это экономит время на аудитах и в спорных ситуациях.
И не забудьте про внутренние регламенты: маркировка мест, заземляющие шины, высота розеток, размещение выключателей. Эти «мелочи» решают комфорт и безопасность, особенно когда столов несколько и они работают как система.
Как выбрать антивибрационный стол: критерии и тесты
Сценарий простой: вы принесли новые весы 0,1 мг, поставили на обычный стол — и получили «пилообразный» тренд. Перенесли на антивибрационный — показатели стабилизировались. Но выбрать «правильный» стол важно до покупки.
Смотрите на тип изоляции, нагрузочный диапазон и габариты. Эластомерные опоры — проще и дешевле, хорошо работают для приборов до 50–120 кг, но их собственная частота выше (6–12 Гц). Пневматические опоры дают 1,5–3 Гц и уже к 10 Гц обеспечивают сильное подавление; им нужен чистый сухой воздух 0,3–0,6 МПа и регулярная проверка герметичности. Есть гибриды с демпферами для горизонтали и активные системы с датчиками — они дороже, зато держат низкие частоты и резонансы перекрытий. Если по-простому: чем чувствительнее прибор и «мягче» здание, тем ниже должна быть собственная частота стола и тем критичнее горизонтальное демпфирование.
Подгоняйте стол под прибор, а не наоборот: масса инерционной плиты 80–300 кг, полезная нагрузка с запасом х2 к массе оборудования, жёсткая рама и регулировка по уровню с точностью до 0,1 мм. Для микровесов выбирайте стол с отдельной тяжёлой плитой (гранит/чугун), для рутинных весов — вариант попроще, но с изоляцией от шаговой вибрации. И учитывайте поверхность: шероховатость и химстойкость важны для цементных проб, растворителей и битумов.
- Быстрый виброаудит помещения: приложите акселерометр (можно использовать промышленный или калиброванное приложение) к полу и столу, посмотрите спектр. Пики 8–15 Гц — типовая «болезнь» перекрытий.
- Тест с весами: поставьте эталонные гири, отметьте дрейф и время установления показаний после лёгкого касания стола и после шага в 1 м. При хорошем столе стабилизация — 1–3 с, дрейф — в пределах паспорта весов.
- Тест «стук-отклик»: лёгкий удар по раме пальцем/мягким молоточком — прибор не должен «раскачиваться» дольше 1–2 с, амплитуда — минимальная.
- Нагрузка: положите груз 10–20 кг на край плиты, проверьте плоскостность индикатором/уровнем — остаточной деформации быть не должно.
- Горизонталь против вертикали: проверьте в двух направлениях. На «мягких» перекрытиях именно горизонтальная составляющая чаще всего критична.
Важный момент: не гонитесь за «супер-низкой» частотой изоляции, если пол «играет». Иногда выгоднее поставить стол на отдельный бетонный постамент или перенести рабочее место на первый этаж.
Материалы и покрытия: сравнение по стойкости и цене
Стол одинаково выглядит в каталоге, но на деле различается по плите и покрытию. Часто это видно сразу: на одном — сколы от киянки и пятна битума, на другом — чисто и ровно спустя год.
| Материал плиты/покрытия | Масса, ориентир | Химстойкость (щелочи/растворители) | Удар/царапина | Плоскостность | Ценовой уровень | Где уместен |
| Гранитная плита + HPL/ламинат вокруг | 80–120 кг/м² | Высокая/средняя | Высокая/средняя | 0,05–0,1 мм/м | Средний+ | Весы 0,001–0,0001 г, микроскопы |
| Чугунная плита (лёгкое шабрение) | 120–180 кг/м² | Средняя/средняя | Очень высокая/средняя | 0,02–0,05 мм/м | Высокий | Профилометрия, прецизионные стенды |
| Кварцевый агломерат | 70–110 кг/м² | Высокая/высокая | Высокая/высокая | 0,1–0,2 мм/м | Средний | Весы до 0,001 г, агрессивные среды |
| Ж/б плита с полимерным покрытием | 90–140 кг/м² | Средняя/средняя | Средняя/средняя | 0,2–0,3 мм/м | Бюджет | Рутинные операции, весы 0,01–0,001 г |
| MDF/ДСП + HPL (без тяжёлой плиты) | 25–40 кг/м² | Средняя/средняя | Средняя/ниже средней | 0,3–0,5 мм/м | Самый низкий | Не антивибрационный, вспомогательные зоны |
Если по-простому: для серьёзных весов — гранит или чугун, для повседневных задач — кварцевый агломерат или бетон с хорошим полимером. HPL и фенольные композиты устойчивы к цементному молочку и большинству растворителей, но боятся длительного контакта с концентрированными щёлочами и острыми ударами. Нержавеющая сталь (AISI 304/316) как облицовка удобна в «мокрых» зонах и при битумах, однако по вибрациям она «звонкая», поэтому должна идти поверх тяжёлой плиты. Сколам противостоят материалы с высокой вязкостью и плотностью; кромка — только усиленная, иначе получите «обсыпание» уже в первый месяц.
Каркас — сталь с порошковой окраской, толщина стенки 2–3 мм, съёмные/регулируемые опоры. Для агрессивных сред и мойки — нержавеющий каркас. Заземляющий болт на раме обязателен.
Эргономика, безопасность и правильный монтаж мебели
Лаборант проводит у весов по несколько часов. Если стол выше на пару сантиметров или «шатает» — к вечеру устают руки, точность падает.
Высота рабочей поверхности под весы чаще 800–850 мм при сидячей работе и 900 мм для стоячей. Глубина 600–750 мм, коленная ниша не менее 600 мм шириной и 200–250 мм глубиной, чтобы не упираться коленями. Розетки — сбоку или под столешницей, не на вибрирующей плите. Освещение — без крепления к инерционной плите, иначе сами создадите источник дрожи. Важный момент: антивибрационная плита должна быть развязана от каркаса с тумбами и стены, оставляйте зазоры 10–20 мм.
- Выбор места: подальше от просеивателей, дробилок, компрессоров и проходов; лучше — первый этаж или зона над несущей стеной.
- Основание: ровный бетон, жёсткая стяжка; допускается отдельный постамент. Избегайте «мягких» фальшполов.
- Монтаж: выверка по уровню 0,1 мм/м, фиксация контргайками, проверка отсутствия «качки» диагональным нажатием.
- Пневмоопоры: воздух 0,3–0,6 МПа, фильтр 5–40 мкм, конденсатоотвод; проверка герметичности мыльным раствором.
- Размещение приборов: центр тяжести — по середине плиты, кабели — через «мягкие» вводы, без натяга.
- Пауза на «усадку»: после установки дайте 12–24 часа и повторно проверьте уровень и тесты стабильности.
В реальности даже лучший стол «проигрывает», если его прижать к стене или поставить рядом с дверью. Две минуты планировки экономят часы на перепроверках.
Безопасность: плита и каркас тяжёлые, масса узла 150–400 кг. Используйте такелаж, траверсы и ремни, поднимайте за предусмотренные точки. Перчатки и носки с усиленным мыском — не «формальность», а защита пальцев при микроперемещениях. И никаких ударов кувалдой по регулировочным опорам — только ключи и моменты из инструкции.
Цена, поставка, монтаж и обслуживание: коммерческие аспекты
Базовая цена антивибрационных столов начинается от 70–130 тыс. ₽ за пассивные решения на эластомерах для приборов до 50–80 кг. Пневматические столы с тяжёлой плитой — ориентировочно 150–350 тыс. ₽ в зависимости от размера, массы плиты и комплектации. Тяжёлые прецизионные варианты, а также активные системы — от 600 тыс. ₽ до 1,5–3,0 млн ₽. Окончательная цена антивибрационных столов всегда зависит от габаритов, типа опор, химстойкости покрытия, аксессуаров (тумбы, экраны, заземление) и логистики: доставка 100–400 кг — это уже такелаж и подъём. Сроки поставки — 2–6 недель для типовых конфигураций и 6–10 недель для нестандарта.
- Что включено: плита, каркас, опоры, набор ЗИП, паспорт; уточните про пуско-наладку и обучение.
- Что опционально: такелаж, вывоз тары, виброаудит, выезд на повторную выверку через 2–4 недели.
- Скрытые расходы: подготовка воздуха для пневмоопор, розетки и заземление, отдельный постамент, виброизмерения для спорных помещений.
- Риски сроков: окраска и каменная плита — критичные этапы, планируйте буфер 1–2 недели.
Обслуживание простое: осмотр рамы и крепежа раз в полгода, проверка уровня и изоляции — ежеквартально, для пневмо — контроль давления/утечек, замена мембран/втулок по состоянию (обычно 3–5 лет). Гарантия на лабораторную мебель 12–36 месяцев — нормальная практика, требуйте условия в письменном виде. Храните протоколы тестов после монтажа — это пригодится при поверке весов и в спорах.
Если нужна лабораторная мебель для строительной лаборатории купить можно у профильных поставщиков, но просите демонстрацию на месте: короткий тест с вашими весами и «шаговой» вибрацией должен быть в договоре как критерий приёмки. Так вы платите не за железо, а за стабильные цифры в протоколах.
