Как спроектировать идеальную лабораторию: решаем проблемы с оснащением

Проектирование лаборатории с нуля или переоснащение уже работающей - задача, которая ставит в тупик даже опытных специалистов. Часто оказывается, что какие-то детали упущены, и это приводит к проблемам, которые проявляются только после установки мебели и подключения оборудования.

Проблемы при проектировании лабораторий

Распространённая ошибка - когда проект делают люди, далёкие от реальной лабораторной практики. Архитектор рисует красивый план, снабженец покупает то, что дешевле, а лаборанты потом годами работают в условиях, которые мешают, а не помогают. Рабочие столы оказываются не той высоты, вентиляция не справляется, розеток не хватает, а шкафы для реактивов стоят в полуметре от вытяжного шкафа - хотя должны быть в совсем другом месте. Переделать всё это потом стоит значительно дороже, чем сделать правильно с первого раза.

Нормативная база - отдельная головная боль. Лабораторию регулируют несколько сводов правил одновременно: СанПиН, строительные нормы, требования пожарной безопасности, отраслевые регламенты - для медицины, химии, пищевого производства, фармацевтики. Они могут противоречить друг другу в деталях, и специалист оказывается перед необходимостью согласовывать конфликтующие требования. На практике чаще всего именно здесь теряется больше всего времени на этапе проектирования: приходится привлекать технолога, который знает специфику работ, и юриста или нормировщика, который разбирается в регуляторике.

Ещё одна системная проблема - игнорирование перспективы роста. Лабораторию проектируют под сегодняшние задачи, а через три года приходит новый прибор, расширяется штат, добавляются новые направления. И вдруг выясняется, что дополнительный стол ставить некуда, нет запаса по электрическим точкам, а вентиляционная система рассчитана впритык. Закладывать 20-30% резерва площади и инфраструктуры - разумная практика, даже если сейчас это кажется расточительством.

Типичные ошибки на старте

Типичная ошибка - когда функциональные зоны не разделяют физически. Зона хранения реактивов вплотную к рабочим столам, «чистая» зона рядом с «грязной», прохожие маршруты пересекают рабочее пространство. В результате растёт риск загрязнений, несчастных случаев и потери времени на лишние перемещения по помещению.

Нередко недооценивают требования к коммуникациям. Водяные точки, газовые разводки, вакуумные системы, сжатый воздух - всё это нужно предусматривать на этапе проекта, потому что прокладывать их «постфактум» - дорого и технически сложно. Заодно стоит продумать, где будут проходить кабельные трассы: в лаборатории с большим количеством приборов управление проводкой становится отдельной задачей.

Создание безопасной и комфортной рабочей среды

Эргономика в лаборатории - это снижение физической нагрузки, уменьшение количества ошибок и, в конечном счёте, безопасность. Лаборант, который весь день тянется за реактивами, стоит в неудобной позе у слишком высокого стола или сидит на стуле без нормальной поддержки, работает медленнее и делает больше ошибок. При работе с агрессивными веществами или хрупкой посудой цена ошибки - это не просто испорченный образец, а авария.

Высота рабочей поверхности - один из первых параметров, который обсуждают при проектировании. Стандартная высота лабораторного стола 850 мм подходит для работы стоя среднестатистическому специалисту. Но если в лаборатории выполняются работы под микроскопом или другие точные операции, нужна регулируемая высота или специализированные столы. Для сидячей работы - другие требования, и их нельзя путать. Опытный специалист всегда проверяет высоту рабочей поверхности под конкретные задачи, а не берёт стандарт «по умолчанию».

Зонирование и маршруты передвижения

Грамотное зонирование решает половину проблем с безопасностью. Рабочие зоны делят на «чистую» и «грязную», зону хранения, зону подготовки образцов, административную. Между ними обеспечивают чёткие маршруты без пересечений - особенно важно, чтобы путь с реактивами или образцами не проходил через зоны активного движения персонала. Ширина прохода между оборудованием - минимум 1000 мм для одностороннего движения, 1400-1500 мм если движение двустороннее.

Вентиляция и воздухообмен напрямую влияют на безопасность работ с летучими веществами. Вытяжные шкафы должны стоять там, где это предусмотрено схемой воздушных потоков, а не там, где удобнее подвести электричество. Расположение вытяжных шкафов у наружных стен или у шахт вентиляции - обязательное требование, а не рекомендация. Приточно-вытяжная вентиляция должна обеспечивать не менее 6-8 кратного воздухообмена в час для большинства химических лабораторий.

Освещение рабочих зон

Недостаточное или неправильно организованное освещение - типичная ошибка, которую обнаруживают уже в процессе работы. Для большинства лабораторных задач нормируемая освещённость 500-750 лк, для точных работ - до 1000 лк на рабочей поверхности. Тени от светильников, засветки экранов приборов, блики на глянцевых поверхностях - всё это снижает качество работы. Осветительные приборы размещают так, чтобы свет падал спереди и сбоку от работающего специалиста, а не сзади.

Выбор и интеграция оборудования

Подбор мебели и оборудования для лаборатории начинается не с каталога производителя, а с перечня выполняемых работ. Химическая лаборатория, биологическая и медицинская - это совершенно разные требования к материалам поверхностей, системам хранения, вентиляции и дополнительным модулям. Химическая лаборатория требует столешниц с высокой стойкостью к кислотам, щелочам и органическим растворителям; медицинская или микробиологическая - поверхностей, которые легко дезинфицировать; производственная - повышенной механической прочности. Смешивать требования нельзя, даже если на первый взгляд кажется, что «сойдёт».

Материалы столешниц - отдельная тема, в которой часто делают ошибки. Керамические и каменные столешницы (гранит, лабораторный керамогранит) хорошо держат химию, но тяжелее и дороже. Столешницы из постформинга или меламина подходят для административных зон и работ без агрессивных реагентов. Компакт-плита HPL - оптимальный выбор для большинства лабораторий: химически стойкая, лёгкая в уходе, достаточно прочная механически. Нержавеющая сталь незаменима для медицины, пищевых производств и зон мойки.

Специфика разных типов лабораторий

Химическая лаборатория требует прежде всего продуманного хранения: шкафы для кислот и щелочей должны быть раздельными, с кислотостойким покрытием внутри и принудительной вентиляцией. Для горючих жидкостей - отдельные металлические шкафы с заземлением. Попытка хранить несовместимые реактивы в одном шкафу из соображений экономии - прямое нарушение требований безопасности и потенциальная катастрофа.

В биологических лабораториях ключевой вопрос - разделение стерильной и нестерильной зон. Боксы биологической безопасности, ламинарные шкафы, автоклавы - всё это требует конкретных условий по подводу коммуникаций и свободного пространства вокруг. Медицинские лаборатории добавляют требования по обращению с биоматериалом: отдельные маршруты, отдельное хранение, специальные контейнеры для отходов с чётко выверенными точками их размещения.

Интеграция оборудования в существующие процессы

Когда в работающую лабораторию приходит новый прибор, начинаются проблемы, о которых никто не думал заранее. Анализатор оказывается слишком тяжёлым для имеющейся столешницы, не хватает розеток нужного номинала, нет места для расходных материалов, прибор нельзя поставить рядом с другим из-за электромагнитных помех или требований к температурному режиму. На практике чаще всего именно несогласованность технических характеристик оборудования и условий размещения приводит к тому, что дорогостоящий прибор работает не в полную силу или выходит из строя раньше срока.

При закупке нового оборудования заранее уточняйте у поставщика требования к размещению: нагрузку на м², необходимое свободное пространство вокруг для вентиляции, требования к электропитанию, допустимый диапазон температур и влажности, чувствительность к вибрациям. Эту информацию обычно можно найти в технической документации, но многие игнорируют её до момента установки.

Инновации в проектировании и оснащении

Автоматизация в лабораториях давно вышла за рамки дорогих научных институтов. Сегодня даже средняя производственная или клиническая лаборатория может использовать цифровые инструменты управления. Системы LIMS (Laboratory Information Management System) позволяют отслеживать образцы, результаты и оборудование в режиме реального времени - и при проектировании лаборатории под такую систему нужно предусматривать рабочие места с терминалами, достаточное количество сетевых точек и удобное размещение считывателей штрихкодов или QR-кодов.

На практике замечено: лаборатории, которые закладывают инфраструктуру для цифровизации на этапе строительства, тратят на внедрение LIMS в 2-3 раза меньше, чем те, кто решает эту задачу в уже работающем помещении.

Модульность мебели - решение, которое набирает популярность именно потому, что лаборатории меняются. Модульные системы позволяют перекомпоновать рабочие зоны без демонтажа и ремонта: переставить секции, добавить надстройки, изменить конфигурацию под новый прибор. Это не маркетинговый термин, а реальная технология, которая предполагает унификацию размеров, крепёжных систем и стыковочных элементов. При покупке мебели имеет смысл уточнять у производителя, насколько конкретная линейка действительно модульна и совместима внутри себя через 5-7 лет.

Энергоэффективность и устойчивое развитие

Тема экологичности и ресурсоэффективности в лабораторном контексте имеет вполне практическое измерение - стоимость эксплуатации. Лаборатория потребляет много электроэнергии: приборы, освещение, вентиляция. Использование светодиодного освещения с датчиками присутствия, рекуперация тепла в вентиляционных системах, энергосберегающие режимы у приборов - всё это снижает операционные расходы ощутимо, а не символически. При расчёте бюджета на оснащение лаборатории разумно считать не только капитальные вложения, но и стоимость эксплуатации за 5-10 лет.

Правильный выбор материалов мебели тоже влияет на эксплуатационные расходы. Мебель из ДСП с меламиновым покрытием стоит дешевле, но в лаборатории с влажными процессами или агрессивными веществами начнёт разрушаться через 2-3 года. Мебель из HPL или с корпусами из влагостойкой плиты прослужит 10-15 лет при нормальной эксплуатации. Экономия на материалах при первоначальной закупке оборачивается расходами на замену значительно раньше ожидаемого срока.

Цифровые инструменты на этапе проектирования

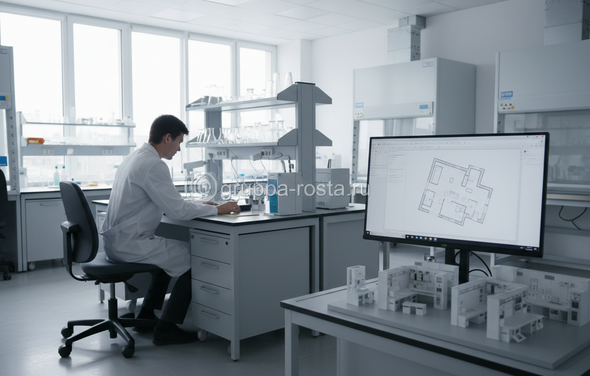

BIM-проектирование (Building Information Modeling) позволяет ещё до начала монтажа проверить, как мебель и оборудование разместятся в реальном пространстве, нет ли конфликтов между коммуникациями и мебелью, хватает ли проходов. Производители лабораторной мебели всё чаще предоставляют BIM-библиотеки своих изделий - это значительно упрощает согласование проекта между проектировщиком, технологом и заказчиком. Даже если полноценный BIM не используется, трёхмерная визуализация на этапе проекта экономит деньги на переделках.

Пути к эффективной лаборатории

Эффективная лаборатория - это не про дорогое оборудование или статусный ремонт. Это про то, что каждый элемент пространства работает на задачу: мебель стоит там, где нужна, маршруты логичны, коммуникации доступны, поверхности держат химию, вентиляция справляется, и при этом специалистам физически комфортно работать восемь часов подряд. Добиться этого сочетания можно только если проектирование начинается с технологического задания, а не с покупки мебели «на глаз».

Шаг 1. Составьте перечень всех выполняемых работ. Буквально: список операций, методик, используемых реагентов и приборов. Это основа для всех дальнейших решений - от выбора покрытий до расчёта вентиляции.

Шаг 2. Определите зоны и маршруты. Разделите пространство на функциональные зоны на бумаге, ещё до начала выбора мебели. Нарисуйте маршруты персонала, пути доставки материалов и вывоза отходов. Убедитесь, что они не пересекаются там, где это критично.

Шаг 3. Зафиксируйте требования к материалам. Для каждой зоны определите, какие химические, механические и гигиенические требования предъявляются к поверхностям. Это напрямую определяет выбор мебели.

Шаг 4. Спроектируйте инфраструктуру до мебели. Водяные, газовые, вентиляционные и электрические точки должны быть размещены так, чтобы мебель встала на место без компромиссов. Не наоборот.

Шаг 5. Подбирайте мебель системно, а не поштучно. Мебель одного производителя из одной линейки - это не прихоть эстета.
