Требования и стандарты ГОСТ при проектировании лабораторий
На столе лежит план этажа, руководитель спрашивает: «Когда можно размещать заказ?». Ответ простой: когда проект прошёл экспертизу на соответствие ГОСТ и смежным нормам, а решения просчитаны по воздуху, нагрузкам и безопасности.
В проекте опираются на связку документов: актуальные редакции ГОСТ Р EN 13150 (лабораторные столы), ГОСТ Р EN 14175 (вытяжные шкафы), ГОСТ 12.1.005 (воздух рабочей зоны), правила электробезопасности ГОСТ Р 50571 и ПУЭ, требования по пожарной безопасности и СП по вентиляции. Конкретика важнее общих слов: для химических лабораторий закладывают кратность воздухообмена не ниже 6–12 раз/час с поддержанием отрицательного давления 5–15 Па к коридору; для вытяжных шкафов — среднюю скорость входящего потока 0,45–0,6 м/с по фронту проёма. Освещённость на плоскости столешницы — не ниже 500 лк, с коэффициентом пульсации по норме. Розетки у мокрых зон — со степенью защиты не ниже IP44, а все металлические элементы мебели — с уравниванием потенциалов и маркированными точками заземления.
В реальности смотрят не только на «что написано», но и на «что измерено». На этапе ввода требуют паспорта изделий, протоколы заводских испытаний и акты ПНР по вентиляции/вытяжкам.
Итог прост: проект лаборатории по ГОСТ — это проверяемость. Чертежи с узлами, спецификации с артикулами, привязка мебели к сетям (вода, канализация, электрика, газ), расчётная аэродинамика и ведомость отделки, выдерживающая химию. Тогда закупки идут без доработок на объекте.

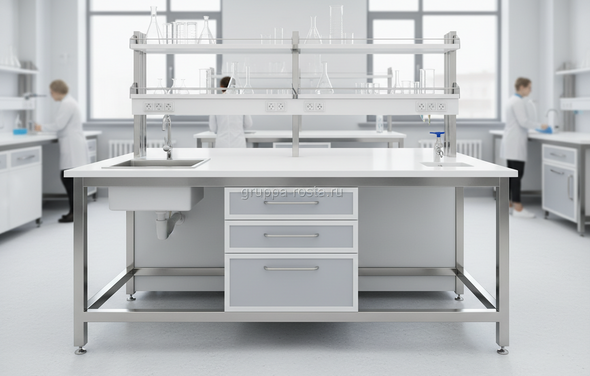

Как выбрать лабораторную мебель по ГОСТу: чек‑лист и советы
Склад полон «универсальных» столов, а в смете вдруг всплывают штрафы за несоответствие. Такое случается, когда берут «как у соседа», а не по требованиям объекта и ГОСТ.
Сформулируйте задачу и проверьте документы. Просите подтверждение соответствия лабораторных столов ГОСТ Р EN 13150, вытяжных шкафов — ГОСТ Р EN 14175, а стойкости поверхностей — по методикам EN 438 (HPL/компакт) или протоколам химстойкости для эпоксидных/керамических столешниц. Несущая способность стола — от 200–400 кг равномерной нагрузки, регулируемые опоры ±20 мм, глубина модулей 600/750 мм, высота рабочей поверхности 900 мм (стоя) или 750 мм (сидя). Если по‑простому, хорошая мебель выдерживает вес оборудования, не боится реагентов и стыкуется с инженеркой без «колхоза».
- Документы: паспорта, протоколы испытаний, инструкции по эксплуатации, гарантия от 24 мес.
- Размеры и планировка: модульная сетка 450/600 мм, проходы не уже 1,2 м, доступ к коммуникациям.
- Химстойкость: список реагентов, тесты 24 часа, данные по абразивостойкости/термостойкости.
- Вентиляция и водоотвод: вытяжные шкафы с подтверждённой скоростью потока, бортики/лотки для проливов.
- Электрика: розетки с IP44 у мокрых зон, УЗО 30 мА, маркировка шин заземления на модулях.
- Эргономика: регулируемая высота, пространство для колен, полочки реагентов в пределах досягаемости.
- Сервис: запасные части типоразмеров, сроки поставки 2–6 недель, авторский надзор.
- Логистика и сборка: упаковка в жёсткие короба, такелаж, монтаж лабораторной мебели под ключ с пуско‑наладкой.
Часто это видно сразу: дешёвые столы «пахнут» фенолом и красятся от ацетона. Важный момент — совместимость с вытяжными устройствами и локальными укрытиями: рабочие поверхности и тумбы должны позволять герметичные вводы воздуховодов и сервисных коммуникаций без ослабления конструкции.
Материалы, покрытия и химическая стойкость лабораторной мебели
Колба «закипела» и пару капель кислоты ушло на край столешницы. Хороший материал переживёт инцидент без пятен и вздутий.
Для столешниц чаще всего выбирают эпоксидную монолитную смолу, керамику/керамогранит, компакт‑пластик (HPL‑compact для химии) или нержавеющую сталь AISI 304/316. Эпоксидка держит большинство кислот и щелочей, кратковременно переносит тепло до 200–240 °C, не боится 24‑часовых пятен йода и серной кислоты; уязвима к длительному воздействию сильных окислителей. Керамика крайне стойкая к кислотам и температуре до 600+ °C, но более хрупкая к удару по граням. Компакт‑пластик химического назначения хорошо переносит основания и органику, но для горячей концентрированной кислоты и длительного тепла нужен аккуратный режим; зато он лёгкий и ремонтопригодный. Нержавейка — выбор для микробиологии и пищевых лабораторий: гигиенична, устойчива к влажности; марка 316 предпочтительна при хлорсодержащих средах.
| Материал | Химическая стойкость | Термостойкость | Типичные зоны |
|---|---|---|---|
| Эпоксидная смола (16–25 мм) | Кислоты/щелочи/растворители, кроме длительных окислителей | Кратк. до 200–240 °C | Общая химия, вытяжные столы |
| Керамика/керамогранит | Отличная к кислотам, минимальная сорбция | До 600+ °C | Неорганика, горячие процессы |
| HPL компакт (хим. класс) | Хорошая к щелочам/органике, ограниченно к горячим кислотам | Кратк. до 160–180 °C | Подготовительные, учебные зоны |
| AISI 304/316 | Щелочи/органика, 316 лучше при хлорах | До 300 °C | Микробиология, мойки, чистые зоны |
| Полипропилен (PP) | Отличная к кислотам/щелочам | До 90–100 °C | Мойки, вытяжные шкафы для кислот |
Каркасы — стальные с порошковым покрытием (эпокси‑полиэфир), толщина металла 0,8–1,2 мм, с фосфатированием для адгезии. В агрессивных средах — нержавеющая сталь или алюминиевый профиль. ДСП в чистом виде — только в «сухих» помещениях и с химически стойким ламинатом; торцы должны быть герметично закрыты. Фасады — HPL‑компакт или металл; раковины — PP/PE или эпоксидные чаши. Если по‑простому: металл + химически стойкий верх живут дольше и безопаснее.
Проверку стойкости делают по перечню реагентов с 24‑часовым воздействием и оценкой изменения блеска/цвета/прочности. Просите протоколы — не рекламные описания.
Эргономика, безопасность и антропометрические требования рабочих мест
Лаборант проводит у микроскопа до шести часов подряд. Если стул и стол не подстроены под рост, к вечеру падает точность движений.
Высота рабочих поверхностей: 900 мм для работы стоя, 740–760 мм для сидячей. Регулируемые столы дают диапазон 650–950 мм (механика или электропривод). Пространство для колен — не менее 600 мм в ширину и 450 мм в глубину, безопасные зоны досягаемости — 450–600 мм от переднего края. Освещённость на плоскости — 500–750 лк, без слепящих бликов; кромки столешниц с радиусом закругления ≥2 мм. В реальности добавляют подставки для ног, антиф疲 коврики и кресла с поддержкой поясницы, чтобы снизить статическое напряжение.
Безопасность — это маршруты эвакуации, локализация проливов и быстрая помощь. Душ/глазная ванна — на расстоянии до 10 секунд доступности; вытяжные шкафы с контролем скорости потока и световой/звуковой индикацией. Розетки располагают на 200–300 мм выше столешницы, группы — через УЗО 30 мА и с шиной уравнивания потенциалов. Хранение кислот/ЛВЖ — в вентилируемых шкафах с поддонами; газовые баллоны — в закреплённых нишах, с датчиками утечки. Важный момент — проходы: не уже 1200 мм в основных коридорах, чтобы катать тележки и не цеплять колени о тумбы.
- Шум на рабочем месте: до 55–65 дБА, у вытяжных шкафов — как можно ниже.
- Скорость притока у фронта вытяжки: 0,45–0,6 м/с, равномерность ±20%.
- Маркировка и знаки безопасности — по ГОСТ 12.4.026, на видимых местах.

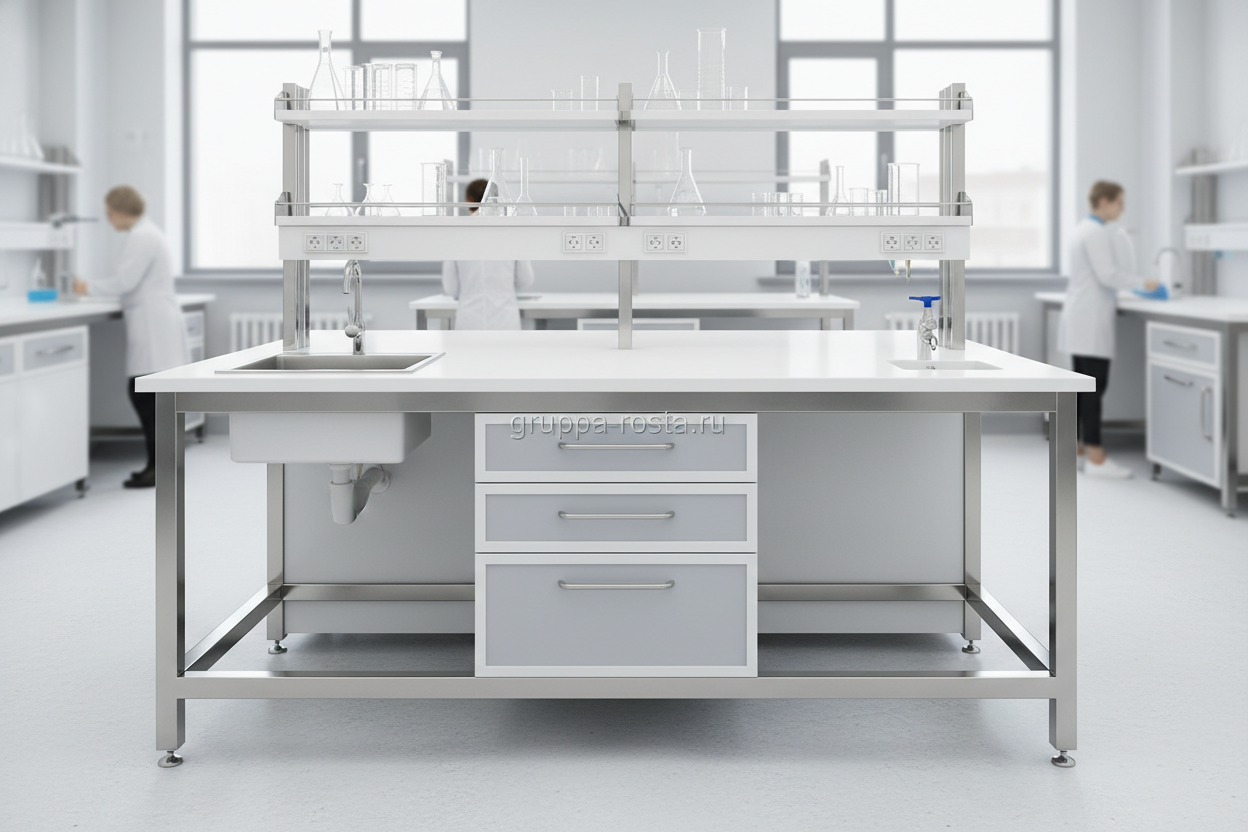

Модульность, масштабирование и индивидуальное производство мебели
Сегодня у вас два аналитических места, через полгода — новая хроматография и локальный укрывающий бокс. Модульная система позволит добавить их без перестройки комнаты.
Рабочая сетка — кратная 450/600 мм по ширине и 600/750 мм по глубине, подстольные тумбы взаимозаменяемые: роликовые, подвесные, с сейф‑отделениями. Сервисные балки (media‑channels) несут воду, газ, электричество и вытяжные зонты, позволяя перевешивать приборы. Индивидуальные исполнения — вырезы под сосуды, интегрированные поддоны на 1–2 л проливов на погонный метр, полки с химически стойкими лотками, перфопанели. Важный момент — единый цвет/RAL и фурнитура: при расширении через год‑два партии должны совпасть.
- Типовые ширины модулей: 450 / 600 / 900 / 1200 мм.
- Сменные столешницы: прямые, с бортиком 3–5 мм, с каплеуловителем.
- Секции коммуникаций: верхняя балка, задний сервисный канал, тумба‑медиа.
- Перестановка без мокрых работ: за 1–2 часа на пост.
Цена, комплектация, логистика и монтаж лаборатории под ключ
Финансовый директор любит ясность: «Сколько стоит метр лаборатории и когда можно запускать людей?». Ответ даёт смета с разбивкой и реалистичный календарный план.
Структура бюджета в типовом проекте такова: мебель и столешницы — 35–45%, вытяжные шкафы и вентиляция — 25–35%, подвод/развод коммуникаций — 10–15%, доставка и сборка — 5–8%, проект/надзор/ПНР — 5–10%. Ориентиры: погонный метр химически стойкого стола с тумбой — 60–120 тыс. ₽ в зависимости от материала и комплектации; вытяжной шкаф — 250–600 тыс. ₽; сервисная балка — 80–180 тыс. ₽. В реальности итог зависит от химстойкости поверхностей, доли индивидуальных изделий и удалённости объекта.
| Статья | Доля | Комментарий |
|---|---|---|
| Мебель и столешницы | 35–45% | Материалы: эпоксидка/керамика/HPL, тумбы, стеллажи |
| Вытяжки и вентиляция | 25–35% | Шкафы, локальные укрытия, воздуховоды, автоматика |
| Коммуникации | 10–15% | Вода, канализация, газ, электрика, заземление |
| Логистика и монтаж | 5–8% | Упаковка, доставка, такелаж, сборка на месте |
| Проект/ПНР/надзор | 5–10% | Чертежи по ГОСТ, акты испытаний, обучение персонала |
Сроки: стандартные позиции — 2–4 недели, индивидуал — 4–8 недель; монтаж лаборатории площадью 50–80 м² занимает 3–7 дней с подключением сетей и вывозом тары. Приёмка включает проверку уровней (±2 мм на 2 м), герметичности сифонов/поддонов, тест скорости в створе вытяжек, электрические измерения. Важный момент — «единая ответственность»: монтаж лабораторной мебели под ключ сокращает риски между мебельщиками и инженерами по вентиляции.
- Обследование помещения и ТЗ.
- Проект с привязкой к сетям и спецификацией мебели.
- Договор, календарный график, макеты цветов/материалов.
- Производство и FAT (проверка на заводе при необходимости).
- Доставка, такелаж, сборка.
- Подключение, ПНР, замеры по ГОСТ.
- Обучение персонала, передача паспортов и протоколов.
- Гарантия 24–60 мес. и регламентное обслуживание.
Итог: когда в смете прозрачно расписаны позиции, а решения подтверждены нормами, лабораторная мебель по ГОСТ становится не «дорогим коробом», а инструментом безопасности и производительности. А грамотно собранный проект лаборатории по ГОСТ экономит месяцы на согласованиях и переделках.
