Лабораторная мебель по ГОСТ: как выбрать и спроектировать

Требования и ГОСТы к лабораторной мебели

Инженер ПТО открывает проект — по плану завтра аудит. Первое, что просит инспектор: паспорта на столы и шкафы, протоколы испытаний и список реагентов. Без этого «мебель» превращается в обычный стол с ящиками, а это риск.

Если по-простому, лабораторная мебель по ГОСТ — это про три слоя требований: безопасность труда (эргономика, устойчивость, отсутствие острых кромок), устойчивость к средам (кислоты, щелочи, растворители, влажность) и подтвержденная прочность. В реальности сюда добавляют пожарную безопасность, электробезопасность встроенных розеточных блоков, требования к вентиляции вытяжных модулей. Документы, которые обычно просят: паспорт изделия, декларация соответствия ЕАЭС, протоколы испытаний по прочности/устойчивости, перечень химстойкости столешниц и моек, ТУ производителя.

Что обязательно зафиксировать в ТЗ: допустимую нагрузку на столешницу (например, равномерно 200–300 кг), предельный прогиб и устойчивость к опрокидыванию, радиус кромок (минимум 2 мм), класс эмиссии ЛДСП/фанеры (Е1), материал фурнитуры и покрытий. Важный момент — химическая стойкость подтверждается не словами «стойкий к кислотам», а перечнем реагентов и концентраций с временем выдержки и визуальной оценкой следов.

• Эргономика: размеры рабочих зон сидя/стоя, диапазон регулировки опор, высота столов 750/900 мм.
• Прочность: нагрузки на каркас, полки и выдвижные модули, ресурс направляющих (не менее 40–60 тыс. циклов).
• Безопасность: закругленные кромки, блокировки, устойчивость, заземление металлокаркасов.
• Химстойкость: перечень реагентов с классами стойкости, материал моек и столешниц.
• Подтверждение: паспорт, протоколы, декларация соответствия, гарантия и регламент сервиса.

Для металлов уместно ссылаться на коррозионностойкие марки по национальным стандартам материалов (например, нержавеющая сталь типа 08Х18Н10 по действующим ГОСТ для коррозионностойких сталей). Для рабочих мест сидя — общие эргономические требования из системы стандартов безопасности труда. Часто это видно сразу: у добросовестных производителей весь пакет документов доступен до подписания договора.

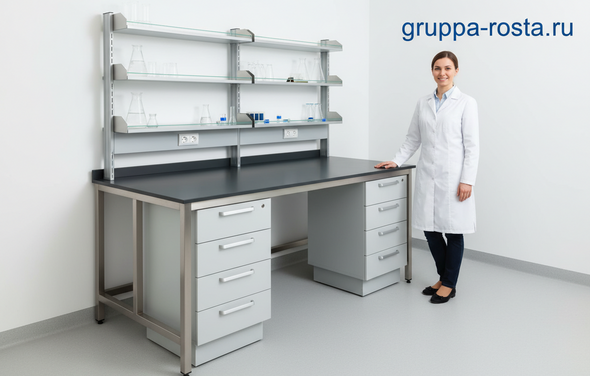

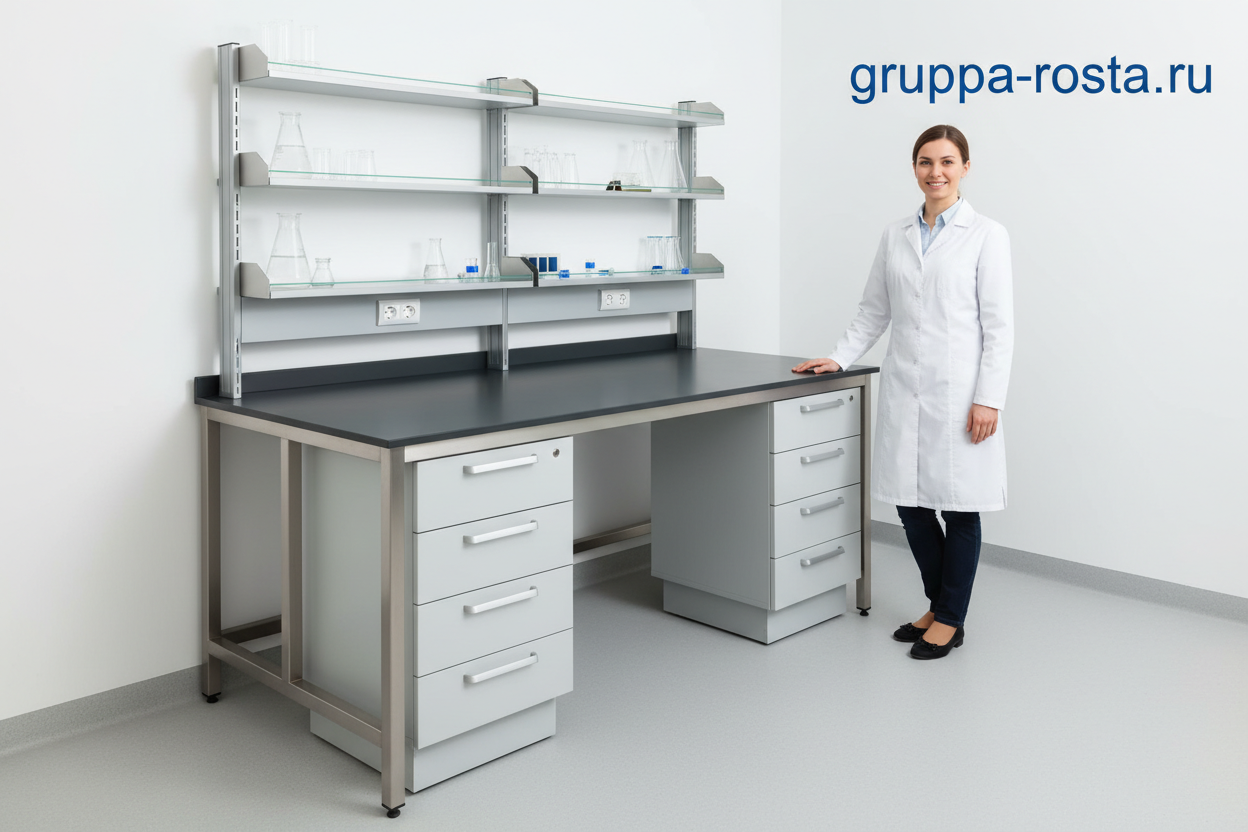

Как выбрать лабораторный стол и шкафы

Реальная сцена: на шатающемся столе стоит аналитические весы на 0,1 мг — и показания «плавают». Через неделю лаборатория меняет не весы, а стол и опоры. Дешевле было выбрать правильно с начала.

Сформулируйте задачи: какие приборы и их масса, какие реагенты будут проливаться, нужен ли приточно-вытяжной канал, какая высота работы — сидя или стоя. Как выбрать лабораторный стол по шагам: определить допустимую нагрузку (не реже 200 кг равномерно + 50 кг точечно), материал столешницы под вашу химию, высоту 750 мм (сидя) или 900 мм (стоя), наличие регулируемых опор ±20–30 мм, бортик/каплеуловитель у мокрых зон, покрытия с радиусом кромки 2–3 мм. Электроканалы и газовые посты лучше планировать в столах с сервисным каналом, а не «дотягивать» кабели со стены.

Со шкафами похожая логика, но акценты другие. Для реагентов — проветриваемые металлические или полипропиленовые корпуса с перфорированными полками и поддонами-ванночками (объем не меньше 110% крупнейшей тары). Для кислот/щелочей — инертные вкладыши и фурнитура без оголенной стали. Для документов и посуды — шумные телескопы не критичны, но ресурс направляющих — да. И не путайте: «лабораторные шкафы купить быстро» легко, вернуть — трудно; проверяйте фото реальных перфораций, толщину металла и систему заземления.

• Чек-лист стола: высота, нагрузка, материал столешницы и кромки, сервисный канал, опоры, бортик у мокрой зоны.
• Чек-лист шкафа: тип хранения (химия/посуда/СИЗ), вентиляция, ванночки, материал фурнитуры, замки, петли с доводом.
• Опции: колесные базы с фиксаторами, тумбы-«пеналы», экраны от брызг, встроенные розеточные модули с УЗО.

Важный момент: закладывайте место под обслуживание приборов — как минимум 600 мм чистого пространства для выкатки тумбы или подведения коммуникаций.

Материалы и сравнение: сталь, дерево, пластик

Опытный лаборант пролил на столешницу смесь серной кислоты и ацетона. Через час одна поверхность «вздулся пузырями», другая — осталась как новая. Разница — в материале, а не в удаче.

Сталь. Окрашенная порошком — прочная и ремонтопригодная, выдерживает удар и тяжелые приборы; слабое место — агрессивные пары и сколы краски. Нержавеющая сталь (типа 08Х18Н10) устойчива к влаге и большинству химикатов, хороша для мокрых зон и стерильных участков; дороже, но служит дольше. Деревянные плиты с HPL или постформингом — экономичный вариант для «сухой» химии и микробиологии без тяжелых растворителей; критичны к длительному контакту с концентрированными кислотами и стоячей водой у кромок.

Пластики и композиты. Эпоксидные столешницы плотные, химически стойкие, переносят нагрев и точечные удары, часто лучший выбор для кислот и щелочей. Керамика максимально инертна, но хрупкая при точечных ударах и дороже. Полипропилен хорош для моек, вытяжных вставок и шкафов под особо агрессивные среды; устойчив к большинству неокислителей, но боится высоких температур и УФ. Если по-простому: там, где «льется и кипит» — эпоксидка/керамика/нержавейка; там, где «сухо и чисто» — HPL на качественной плите.

• Нагрузки: металлокаркасы — 300 кг+ на стол; HPL-плиты — до 200–250 кг при правильной опоре.
• Кромки: не ниже 2 мм радиуса, влагостойкие, без открытой ДСП.
• Мойки: керамика или полипропилен под агрессивные среды; нержавейка — универсально, но следите за маркой.
• Фурнитура: направляющие 40–60 тыс. циклов, петли с доводом — ресурсная мелочь, которая экономит нервы.

Часто это видно сразу: качественная столешница не «боится» теста ваткой с ацетоном, а кромка не пропускает воду спустя сутки.

Эргономика, безопасность и химстойкость рабочих мест

Лаборант проводит за микроскопом по 6 часов в день. Если стул и стол не подогнаны по росту, к вечеру ноет спина, а точность движений падает.

Эргономика — размеры и регулировки. Высота столов: 750 мм для работы сидя, 900 мм для стоя; диапазон регулировки опор не меньше ±20 мм, лучше ±30. Пространство для колен: не менее 600 мм в ширину и 450–600 мм в глубину, высота подколенного пространства — около 650–700 мм. Глубина столов 600–750 мм, оптимальная зона досягаемости — 400–500 мм от передней кромки; всё, что дальше, — только редко используемое. Освещенность рабочих зон: 500–1000 лк с индексом цветопередачи Ra ≥ 80.

• Безопасность: радиусы кромок 2–3 мм, без острых торцов; устойчивость к опрокидыванию; заземление металлических частей.
• Электрика: розеточные блоки в сервис-канале с УЗО 30 мА; класс защиты не ниже IP44 возле мокрых зон.
• Вода и химия: бортик/каплеуловитель у раковин, химстойкие сифоны, дренаж к поддонам под столом.
• Хранение: разделение кислот/щелочей и органики; ванночки-поддоны объемом ≥110% крупнейшей емкости.

Химстойкость — это не ярлык, а таблица реакций: какая концентрация, сколько времени выдержки, что происходит с поверхностью. Важный момент — имитируйте свои аварийные сценарии: пролив 10–30 минут, затем смыв водой. Если производитель готов давать такие данные по запросу, значит он уверен в материалах.

Модульность, масштабирование и индивидуальное производство

Проект стартовал на две линии, а через год появился третий прибор и еще один сотрудник. Модульная система решает без капитального ремонта.

Продуманная лабораторная мебель — это сетка модулей 450/600/900 мм, совместимые каркасы и навесные системы. Меняются тумбы, добавляются навесные шкафы, перекидываются экраны и свет — коммуникации остаются в сервис-каналах. Индивидуальное производство нужно, когда есть нестандартная геометрия, встроенные приборы, окна на низком подоконнике или сложные выводы газа — тогда делают вырезы, усиливают зоны нагрузки, интегрируют мойки из керамики или полипропилена и наращивают борта.

• Оставляйте 10–15% запаса по погонным метрам столешниц и шин электропитания — это дешевле, чем переделка.
• Согласуйте «сквозную» высоту сервисной полки/канала, чтобы любые тумбы менялись без фрезеровки.
• Планируйте мобильные тумбы на роликах под легкие участки и стационарные — под тяжелые приборы.

Сроки реального производства варьируют от 20 до 45 рабочих дней в зависимости от материалов столешниц и фурнитуры. В реальности узким местом чаще всего оказываются не каркасы, а эпоксидные панели и вентиляционные компоненты.

Цена, коммерческие решения и типичные ошибки покупки

Три коммерческих предложения на столы одинакового размера отличаются в 1,7 раза. Почему так? Ответ в составе: материал столешницы, толщина металла, фурнитура и опции сервиса.

Что формирует цену лабораторной мебели: тип столешницы (HPL, эпоксидка, нержавеющая сталь, керамика), масса металла и покрытие, вентиляционные решения, встроенная электрика, а еще логистика и монтаж. Диапазоны ориентировочные: базовый модульный стол с HPL — от 25–45 тыс. ₽ за погонный метр; с эпоксидной столешницей — 45–80 тыс. ₽; нержавеющая сталь — 60–90 тыс. ₽; вытяжной шкаф — 180–450 тыс. ₽ в зависимости от ширины и автоматики; лабораторные шкафы для реагентов — 35–90 тыс. ₽. Это ориентиры для сравнения, конечная смета зависит от проекта и курса.

• Коммерческие опции: шина электропитания с УЗО, газовые посты, подсветка, защитные экраны, сервисные договоры 12–36 мес.
• Оптимизация: комбинируйте материалы — мокрые зоны на эпоксидке, «сухие» — на HPL; тяжелые приборы — на усиленных каркасах.
• Монтаж и пусконаладка закладывайте сразу — это 7–12% бюджета, но экономит недели.

Типичные ошибки: гнаться за минимальной «ценой лабораторной мебели» и брать кухонную столешницу под кислоты; недооценивать вес приборов и ставить их на тумбы с бытовыми направляющими; не проверять список реагентов в паспорте; ставить розетки на стене вместо сервис-канала; «лабораторные шкафы купить по картинке» без вентиляции и поддонов. Важный момент — считайте стоимость владения: ремонт и простой лаборатории стоят дороже, чем апгрейд столешницы на этапе покупки.

Итог простой: правильная спецификация и проверенные материалы — это устойчивость к химии, безопасные сотрудники и прогнозируемый бюджет. Остальное — маркетинг.
