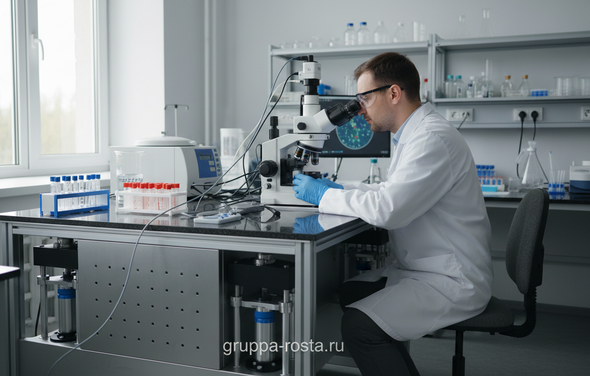

Почему антивибрационные столы — необходимость для вашей лаборатории?

Проблемы с вибрацией в лаборатории могут стать причиной недостоверных результатов. Например, даже небольшие колебания могут «прыгать» показания аналитических весов, что приводит к повторным взвешиваниям и потерям времени. Антивибрационные столы решают эту проблему конструктивно, а не «на глаз».

Почему вибрация становится проблемой для лабораторных исследований?

Лаборатория — это не изолированный бункер. Вибрации приходят отовсюду: от вентиляционных установок в соседнем помещении, от транспорта за окном, от центрифуг и встряхивателей, работающих в той же комнате, от шагов персонала. Большинство специалистов этого не чувствует физически, но аналитические весы с чувствительностью 0,01 мг — чувствуют. Микроскоп при малейшем дрожании стола даёт размытое изображение. Атомно-силовой микроскоп, интерферометр, ПЦР-станция с открытым планшетом — всё это оборудование реагирует на вибрацию так, как вы бы реагировали на постоянный шум во время работы с документами.

Типичная ошибка — когда лаборатория списывает нестабильность показаний весов или микроскопа на «износ прибора» и заказывает дорогостоящий ремонт или замену, не задумываясь о вибрационном фоне рабочего места. На практике чаще всего оказывается, что прибор исправен, а проблема в том, что стол стоит прямо над перекрытием с вентиляционной шахтой или рядом с компрессором.

Последствия бывают разными по масштабу. Лёгкие — это нестабильность последней значимой цифры при взвешивании. Серьёзные — систематическая погрешность при гистологических срезах, смазанные снимки в электронной микроскопии, неправильный подсчёт колоний в микробиологии. В фармацевтическом контроле качества такая погрешность может привести к тому, что годная партия будет отбракована или, хуже, бракованная — пройдёт контроль.

Особенно уязвимы к вибрации приборы с оптическими системами и прецизионными механическими узлами. Аналитические и микроаналитические весы, конфокальные и электронные микроскопы, интерферометры, профилометры поверхности, лазерные дифрактометры, атомно-силовые микроскопы — всё это оборудование требует стабильной опорной поверхности. Если в лаборатории рядом с аналитическими весами работает рефрижераторная центрифуга, показания могут «гулять» в пределах нескольких единиц последней значащей цифры. Для большинства технических задач это некритично, но в аналитической химии или при сертификационных испытаниях это уже проблема.

Основные характеристики и принципы работы антивибрационных столов

Антивибрационный стол — это конструкция, задача которой погасить механические колебания до того, как они достигнут рабочей поверхности. Конструктивно решения делятся на два больших класса: пассивные и активные системы. Пассивные — самые распространённые в лабораторной практике. Они используют материалы или механические системы с высоким коэффициентом поглощения вибраций: резиновые и пневматические демпферы, гранулированные засыпки, сотовые плиты из алюминия или стали. Активные системы сложнее: они оснащены датчиками вибрации и электромагнитными или пьезоэлектрическими актюаторами, которые генерируют компенсирующие колебания в режиме реального времени. Активные столы стоят значительно дороже, но обеспечивают гашение в диапазоне от долей герца, что критично для атомно-силовых микроскопов и нанометрологии.

Пассивные столы с пневматическими опорами — золотой стандарт для большинства лабораторий. Давление воздуха в опорах подбирается под нагрузку, и система работает как пружинный подвес с очень низкой собственной частотой колебаний (обычно 1-3 Гц). Любые внешние вибрации с частотой выше резонансной просто не передаются на столешницу. Резиновые демпферы дешевле, проще в эксплуатации, но хуже справляются с низкочастотной вибрацией.

Из практики: в одной из фармацевтических лабораторий перешли на пневматические антивибрационные столы для аналитических весов после того, как несколько партий сырья прошли повторное взвешивание из-за «нестабильных показаний». После установки столов воспроизводимость результатов улучшилась настолько, что отпала необходимость в контрольных параллельных взвешиваниях при каждом измерении.

При выборе антивибрационного стола ключевые параметры — это диапазон гашения частот, максимальная нагрузка и размер столешницы. Для оптических микроскопов и весов средней точности (0,1 мг) достаточно хорошего пассивного стола с резиновыми или пневматическими опорами. Для сканирующей зондовой микроскопии и интерферометрии нужна активная система или специализированный стол с гранитной плитой на пневматических опорах — гранит обладает высокой жёсткостью и хорошо гасит вибрации за счёт массы. Материал столешницы тоже имеет значение: стальные сотовые плиты легче, алюминиевые сотовые плиты хуже справляются с высокими нагрузками, гранит даёт наилучшую стабильность, но требует учёта веса при планировании.

• Пассивные столы с резиновыми демпферами — для весов, оптических микроскопов, спектрофотометров в условиях умеренного вибрационного фона.
• Пассивные столы с пневматическими опорами — для аналитических и микроаналитических весов, интерферометров, конфокальных микроскопов.
• Столы с гранитной плитой — для прецизионных измерений, нанометрологии, в окружении интенсивных источников вибрации.
• Активные антивибрационные системы — для АСМ, СТМ и другого оборудования нанометрового класса точности.

Как антивибрационные столы повышают эффективность лабораторных процессов?

Главное и очевидное преимущество — точность измерений. Когда весы не «прыгают» из-за вибрации здания, лаборант тратит меньше времени на ожидание стабилизации показаний и получает результат с первого взвешивания. При работе с аналитическими весами экономия может составлять 15-30 секунд на каждое взвешивание — немного для одной операции, но при нескольких десятках взвешиваний в день это уже ощутимо. Для микроскопии выигрыш ещё заметнее: исследователь не перефокусирует препарат по три раза и не делает дополнительные снимки «на всякий случай».

В биологических лабораториях антивибрационные столы особенно важны при работе с культурами клеток и при микроманипуляциях. Инъекция ДНК в ооцит или работа с пэтч-клампом требует субмикронной точности движения манипулятора. Любое дрожание стола при такой работе приводит к повреждению клетки или потере контакта. Опытный специалист всегда сначала проверяет уровень вибрации рабочего места, прежде чем приступать к тонким микроманипуляциям, а не настраивает манипулятор вслепую.

В химическом анализе антивибрационная поверхность снижает риск расплёскивания при работе с малыми объёмами жидкостей и уменьшает погрешность при пипетировании. При работе с образцами объёмом от 1 до 10 мкл даже небольшая вибрация влияет на точность дозирования. В спектроскопии вибрация может вызывать шумы в базовой линии — особенно при длинных выдержках. Исследования в ИК- и Рамановской спектроскопии на нестабильном столе дают более зашумлённые спектры, что затрудняет идентификацию компонентов.

В фармацевтических и пищевых лабораториях, работающих по требованиям GMP и ISO 17025, антивибрационные столы для весов и мерного оборудования фактически перестали быть рекомендацией и стали частью обязательной метрологической базы. Аккредитационные комиссии при проверке обращают внимание на условия размещения оборудования, и отсутствие виброзащиты у прецизионных весов может стать замечанием при аудите.

Как правильно интегрировать антивибрационные столы в вашу лабораторию?

Первое, с чего начинают, — оценка вибрационного фона в конкретных точках помещения. Для этого используют виброметры или акселерометры: замеряют амплитуду и частоту вибраций в нескольких местах лаборатории в разное время суток. На практике чаще всего обнаруживается, что разные точки помещения существенно отличаются по уровню вибрации. Угловые зоны вдали от несущих колонн и техоборудования обычно тише, чем центр зала над перекрытием с коммуникациями.

После оценки фона подбирают стол под конкретный прибор, а не «наоборот». Масса прибора определяет необходимую нагрузочную способность демпферов; габариты прибора определяют размер рабочей поверхности с запасом под вспомогательные принадлежности; диапазон частот вибраций в точке установки определяет тип демпфирования. Пневматические опоры нужно настраивать под нагрузку: большинство систем регулируются давлением воздуха вручную или автоматически. Типичная ошибка - когда пневматические опоры накачивают «по максимуму», не учитывая вес прибора, и в итоге получают более жёсткую и менее эффективную систему, чем при правильном давлении.

Планирование пространства при размещении антивибрационных столов требует учёта нескольких моментов. Столы с пневматическими опорами нужно размещать с зазором от стен и другой мебели не менее 50 мм. Если рядом планируется установка центрифуги или встряхивателя, лучше разнести их на разные рабочие зоны или хотя бы на другой стол. Пристенный стол в лаборатории удобен для прокладки коммуникаций и экономии пространства, но под антивибрационное оборудование его нужно выбирать с осторожностью: несущая конструкция пристенного стола не должна жёстко передавать вибрации от перегородки или несущей стены.

Техническое обслуживание пневматических систем включает периодическую проверку давления в опорах, контроль целостности пневматических подушек и чистку воздушных фильтров (если стол подключён к системе подачи сжатого воздуха). Резиновые демпферы со временем «стареют» - теряют упругость и хуже гасят вибрации. Срок службы зависит от нагрузки и условий эксплуатации, но в среднем через 5-7 лет работы под постоянной нагрузкой их стоит проверить и при необходимости заменить. Активные системы требуют калибровки датчиков - обычно производитель указывает периодичность в паспорте.

Персонал нужно предупредить о простых правилах: не опираться на антивибрационный стол руками во время работы приборов, не ставить на него дополнительное оборудование сверх паспортной нагрузки, не передвигать стол без предварительного стравливания давления из пневматических опор. На практике чаще всего проблемы возникают именно из-за того, что кто-то поставил на стол «на секунду» тяжёлый предмет или оперся о край, и это не было бы замечено, если бы не начался дрейф показаний прибора.

Почему стоит инвестировать в антивибрационные столы?

Антивибрационный стол - это не дорогая прихоть, а вполне конкретный инструмент с измеримым возвратом инвестиций. Если лаборатория тратит несколько часов в неделю на повторные измерения из-за нестабильных показаний, если результаты микроскопии регулярно идут в переснятие, если при аккредитации появляются замечания по условиям размещения оборудования - каждый из этих сценариев обходится дороже, чем хороший антивибрационный стол.

Главное, что меняется с приходом правильного стола, - это не только точность, но и уверенность в результатах. Лаборант знает, что показание весов стабильно не потому, что он «подождал достаточно», а потому что условия измерения контролируемы. Это влияет и на трудозатраты, и на качество данных, и на отношения с проверяющими органами.

Если вы сейчас подбираете мебель для оснащения лаборатории или задумываетесь о замене рабочих столов, посмотрите каталог лабораторной мебели «Группа Роста» - там есть решения как для стандартных рабочих мест, так и для размещения точного оборудования. Если нужна консультация по конкретной задаче, специалисты готовы помочь разобраться с выбором - написать или позвонить можно напрямую.
