Требования и ГОСТы по вентиляции лабораторий
Инженер ОТ и ТБ заходит в лабораторию и первым делом смотрит не на приборы, а на воздух: отчеты по замерам, акты пусконаладки, паспорт на вытяжной шкаф. Если тут порядок — всё остальное обычно тоже на уровне.
Базовые принципы простые: обеспечить направленное движение воздуха от чистых зон к грязным, поддерживать отрицательное давление в помещениях с опасными выделениями, отводить пары локально — прямо у источника. Действующие строительные нормы (например, СП по отоплению, вентиляции и кондиционированию), гигиенические требования к воздуху рабочей зоны (ГОСТ 12.1.005) и профильные санитарные правила по типу работ задают рамки проектирования. В реальности для химических лабораторий применяют кратность 8–12 1/ч, а оборудование с локальными отсосами — как минимальное требование. Формулируя техзадание, не забудьте вписать «нормы вентиляции лаборатории», чтобы юристы и проектировщики говорили на одном языке.
- Направление потоков: из коридоров и чистых комнат — в лаборатории; из лабораторий — в вытяжную сеть.
- Кратность воздухообмена: ориентир 6–12 1/ч для общелабораторных, выше для кислотных и органических процессов.
- Скорость подсоса на рабочем проеме шкафа: 0,4–0,6 м/с (контроль анемометром по сетке точек).
- Перепад давления: минус 10–30 Па между лабораторией и соседними помещениями.
- Запрет рециркуляции при работах с вредными химическими веществами; локальные фильтры — только по расчету и перечню реагентов.
- Шум не выше 55 дБА на рабочем месте; температура и влажность — в пределах ТЗ на приборы.
Отдельный слой — требования к вытяжным шкафам ГОСТ: безопасность, устойчивость, химическая стойкость, электрика и свет, маркировка и паспорт. Если по-простому — шкаф должен удерживать загрязнение внутри при штатной и аварийной работе и это должно подтверждаться измерениями, а не «на глаз».
Экспертное мнение: вентиляция и лабораторная мебель
Пусконаладчик приходит на объект и сразу видит: шкаф стоит в пролете, дверь рядом, по ногам тянет — стабилизации струи не будет. Часто это видно сразу, еще до включения вентилятора.
Важно понимать: мебель — часть аэродинамики, а не просто «корпуса с полками». Важный момент: выбор столешницы, цоколей, сервисных стоек, высоты навесных шкафов и даже глубины столов влияет на траектории потоков и комфорт сотрудника. Вытяжные шкафы требуют зоны подхода без сквозняков, а тумбы под ними — вентилируемые. Тумбы для кислот и растворителей лучше подключать к отдельной вытяжной линии с постоянным отбором небольшого расхода, чтобы не держать «бомбу» внутри.
Кажется очевидным, но вентиляцию нельзя «притянуть» к уже расставленной мебели — иначе получите компромисс. В реальности результат лучше, когда мебель и ОВиК проектируются одной связкой и монтируются бригадой, понимающей оба направления.
- Не ставьте шкафы в зонах турбулентности: 1,5–2 м от дверей, проходов, приточных решеток и окон.
- Закладывайте сервисный зазор 80–120 мм за мебелью — для магистралей газа, вакуума и скрытой вытяжки от шкафов хранения.
- Выносные вентиляторы — тише и надежнее; материалы воздуховодов подбирайте к реагентам (сталь, ПП, ПВХ, а не «что было»).
Как вентиляция влияет на выбор лабораторной мебели
Закупщик открывает каталог и задается вопросом: как выбрать лабораторную мебель так, чтобы «полетело» и по воздуху, и по бюджету? Ответ начинается с процессов: какие реагенты, какие объемы, есть ли тепло- и влаговыделения, нужна ли локальная фильтрация.
Расход вытяжки диктует ширину и тип шкафа, а он — планировку и электрику. Если работаете с кислотами и щелочами — столешницы берите из эпоксидной смолы или керамики; под сильные кислоты и HNO3 — шкафы и воздуховоды из полипропилена, без оцинковки. Для органики — продумайте вытяжные зонты над весовыми и столами с вытяжными бортами. Важный момент: шкафы хранения ЛВЖ и кислот должны иметь подключение к вытяжной системе с постоянным расходом 30–60 м³/ч на шкаф — иначе запахи «уедут» в комнату.
| Процесс | Столешница | Корпус | Совместимая вытяжка |
|---|---|---|---|
| Неагрессивные растворы, аналитика | Эпоксидная смола/HPL химстойкий | Сталь с порошковым покрытием | Стандартный химический шкаф, 1200–1500 мм |
| Кислоты/щелочи, газообразные выделения | Керамика/полипропилен | Полипропилен/нержавеющая сталь AISI 304 | Кислотостойкий шкаф, ПП воздуховоды |
| Органические растворители | Эпоксидная смола | Сталь | Шкаф с искробезопасной электрикой, шкаф хранения ЛВЖ с вытяжкой |
| Точные взвешивания | Каменный композит/антивиброплита | Сталь | Низкотурбулентные боксы/микровытяжки |
Если по-простому: сначала воздух, потом мебель. И только затем — приборы и мелочи.

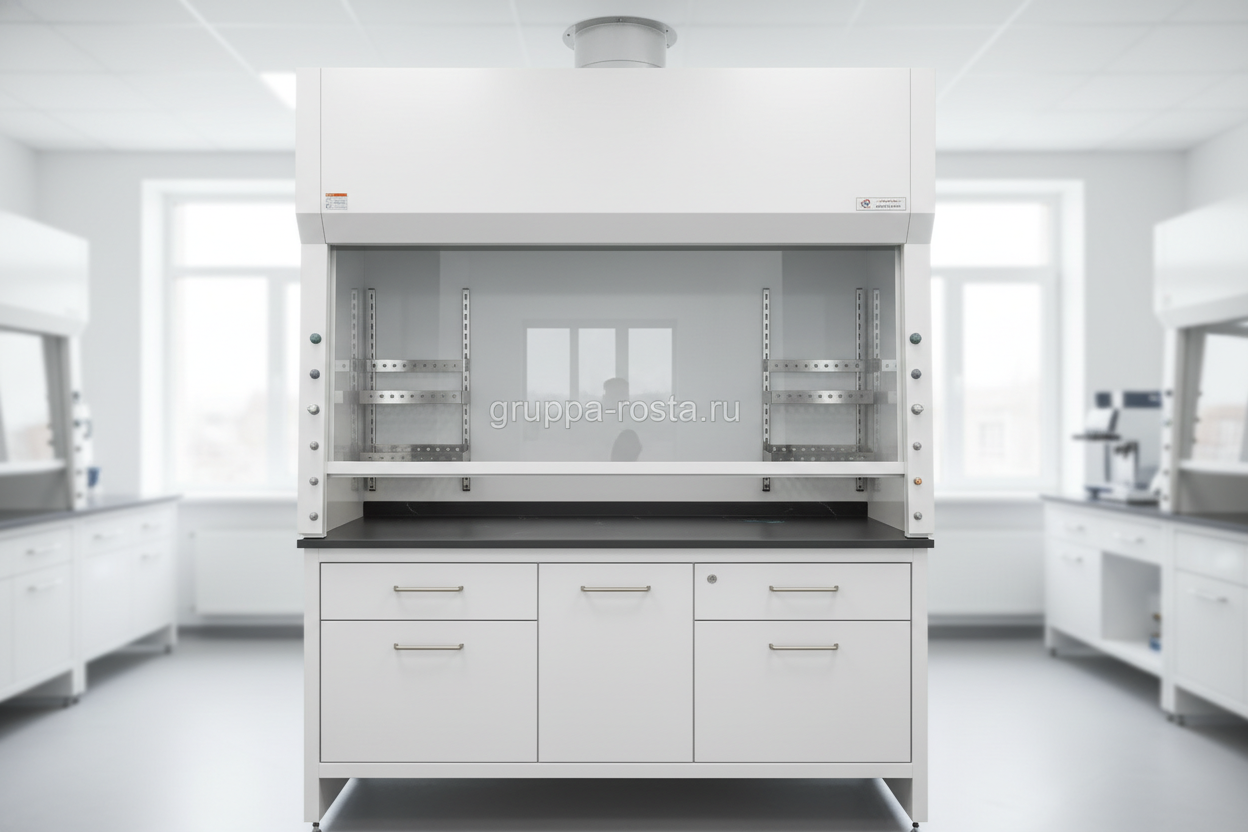

Технические характеристики вытяжных шкафов и столов
Техзадание на шкаф — это не «ширина 1500, цвет серый». Это набор параметров, от которых зависит безопасность и эксплуатация. Ниже — рабочие ориентиры, которые проверяются приборами, а не обещаниями.
- Скорость подсоса на рабочем проеме: 0,4–0,6 м/с при открытии створки на 400–500 мм; равномерность не хуже ±20% по сетке.
- Расход воздуха (типичные значения): 1200 мм — 600–900 м³/ч; 1500 мм — 900–1300 м³/ч; 1800 мм — 1100–1700 м³/ч. Требуемое давление вентилятора: 300–700 Па с учетом сети.
- Материалы: столешница — эпоксидная смола/керамика/PP; поддон для проливов с бортом 20–30 мм (удержание пролитой жидкости не менее 1,5 л/м).
- Створка: закаленное стекло, противовесы/трещотка, датчик положения, рабочая отметка.
- Электрика и свет: светодиод ≥500 лк на плоскости, розетки IP44, аварийная кнопка, контроль расхода с сигнализацией.
- Столы: нагрузка столешницы 200–300 кг, химстойкость (H2SO4, HNO3, NaOH), стойки сервиса с газом/водой и локальной вентиляцией моек.
| Ширина шкафа | Открытие створки | Рекоменд. расход | Диаметр воздуховода |
|---|---|---|---|
| 1200 мм | 400–450 мм | 600–900 м³/ч | Ø200–250 мм |
| 1500 мм | 400–500 мм | 900–1300 м³/ч | Ø250–315 мм |
| 1800 мм | 450–500 мм | 1100–1700 м³/ч | Ø315–355 мм |
Что влияет на цену лабораторной мебели с вентиляцией: материалы (керамика и полипропилен дороже), тип шкафа (кислотный/универсальный), автоматика и мониторинг, удаленные вентиляторы с EC‑двигателями, фильтры (угольные/HEPA), сложность воздуховодов. В реальности правильно заданные параметры часто экономят на переделках и простоях в разы больше, чем кажутся «лишними» на этапе тендера.
Монтаж, логистика и проверка вентиляционных систем
День «Х»: кран разгружает шкаф, на площадке уже ждут монтажники ОВиК. Если график и логистика просчитаны — объект не «встает» из-за одной недостающей переходной муфты.
- Предпроектный замер: трассы, высоты, лифты, проемы, точки подключения, шумовые ограничения; согласование маршрута доставки.
- Подготовка площадки: силовые линии и слаботочка, закладные под воздуховоды, проемы в стенах/потолках, гидроизоляция под моечные зоны.
- Сборка мебели и установка шкафов: выверка по уровню, сервисные зазоры, химстойкие герметики и прокладки.
- Монтаж воздуховодов: минимизация колен, плавные отводы, вибровставки, ревизии; материалы по химической стойкости.
- Балансировка: настройка заслонок, проверка перепадов давления по помещениям, стабилизация расхода через шкафы.
- Проверка: анемометрия по сетке, дымовые тесты на удержание, проверка сигнализации расхода, уровень шума, освещенность.
- Документы: акты скрытых работ, протоколы измерений, паспорт изделия, инструкции и график ТО.
Важный момент: приемка считается состоявшейся не по фото и накладной, а по цифрам в протоколах — скорость подсоса, кратность, перепады. Если по-простому — пока замеры не совпали с ТЗ, система не сдана.
Логистика — это не только доставка. Это окно времени с охраной, доступ к лифтам, временная вентиляция на период монтажных запахов и утилизация упаковки. В реальности именно на этом горят сроки.
Ошибки при оснащении и практические кейсы внедрения
Вытяжной шкаф возле двери — классика ошибок. Достаточно открыть створку и кто-то пройти мимо — струя срывается, запахи в помещении, тревоги пищат.
- Кейс 1: шкаф у двери. Переставили на 2 м от проема, перенесли приточную решетку на потолок с диффузным распределением, добавили дефлектор. Скорость на лицевом проеме стабилизировалась в диапазоне 0,48–0,55 м/с, жалобы прекратились.
- Кейс 2: стальной воздуховод под HNO3. Через 8 месяцев — коррозия и течи. Заменили участок на ПП, поставили каплеуловитель и трап. Ресурс восстановлен, обслуживание стало реже.
- Кейс 3: одна линия на три шкафа. При одновременной работе падал расход. Ввели независимые отводы с балансировкой и датчики расхода. Потери исчезли, энергопотребление снизили на 18% за счет автоматики.
- Кейс 4: шкафы хранения ЛВЖ без вытяжки. Запахи в комнате, превышения ПДК. Подключили шкафы на отдельный стояк 2×50 м³/ч, герметизировали вводы. Замеры — в норме.
Часто это видно сразу: гибкие воздуховоды «гармошкой», лишние колена, шкаф в «сквозняке». Исправления обходятся дороже, чем грамотный расчет и планирование. Делайте ставку на проект, где вентиляция и мебель — единая система, а «требования к вытяжным шкафам ГОСТ» отражены в ТЗ и подтверждены измерениями.
