Нормы вентиляции лаборатории: требования ГОСТ и СНиП
Инспектор достает анемометр, подносит к проему шкафа, щурится на экран. Если скорость потока не дотягивает — опыт встает, а лабораторию просят «довести до норматива».
Базовые нормы вентиляции лаборатории складываются из общих строительных правил и профильных требований к вытяжным шкафам. В России опираются на СНиП 41‑01‑2003 (актуализирован СП 60.13330 «Отопление, вентиляция и кондиционирование»), СП 7.13130 по противодымной защите, ГОСТ 12.1.005‑88 по воздуху рабочей зоны, а для шкафов — на ГОСТ Р EN 14175 (серия стандартов по безопасности и методам испытаний). По-простому: в помещении должен быть кратный обмен воздуха, в шкафу — стабильная скоростная завеса, а в целом — устойчивое разрежение в комнате, чтобы пары не уходили в коридор. Дополнительно учитывают предельно допустимые концентрации (ГН 2.1.6.3492‑17) и классы опасности веществ. Итог: проект делает не только «чтобы тянуло», а чтобы тянуло безопасно и подтверждалось измерениями.
| Параметр | Типовое требование/диапазон | Отсылки |
|---|---|---|
| Кратность воздухообмена (ACH) для химических лабораторий | 6–12 1/ч (выше при интенсивных выделениях) | СП 60.13330 |
| Соотношение вытяжки/притока в лаборатории | Вытяжка на 10–20% больше (отрицательное давление −10…−30 Па) | СП 60.13330 |
| Скорость на проеме вытяжного шкафа | 0,4–0,6 м/с (до 0,7–1,0 м/с для особо опасных процессов) | ГОСТ Р EN 14175 |
| Минимальный расход на шкаф (на 1 пог. м проема) | 500–1000 м³/ч (зависит от высоты створки) | ГОСТ Р EN 14175, паспорта |
| Уровень шума на рабочем месте | До 55 дБА | ГОСТ 12.1.003 |
| Выброс над кровлей | Выше конька ≥3 м, скорость из устья ≥10–15 м/с | СП 60.13330 |
| Температура/комфорт | 20–24 °C, сквозняки исключить | Санитарные нормы |
Для перхлорной кислоты, HF, хлорорганики требования строже: материалы — неоцинкованные и химстойкие, отдельные каналы и, при необходимости, промывные секции.
Документально это подтверждают протоколами ПНР: измерения скоростей на створке, расходомеры по каналам, баланс по помещениям. В реальности без этих бумаг оборудование не примут ни служба ОТ, ни аудит заказчика. Поэтому при закупке важно запросить не только «поставку шкафа», но и пусконаладку с протоколами, паспортом системы вентиляции и схемой автоматики. Так экономится время на ввод и исключаются бесконечные «подкрутите вентилятор».
Если по-простому: нормы вентиляции лаборатории — это про воздух в нужном количестве, в нужном направлении и с подтвержденными скоростями на фронте вытяжного шкафа.
Как выбрать вытяжной шкаф и систему вентиляции по назначению
Две колбы выглядят одинаково, но одна с ацетоном, другая — с фтороводородной кислотой. Шкаф для них нужен уже разный.
Старт — от опасностей процесса: летучие органические растворители, кислоты/щелочи, токсичные пыли, повышенная температура, возможная взрывоопасность. Далее — масштаб: разовая наливка на весах или постоянный синтез/нагрев на плитках. Важный момент — инфраструктура здания: есть ли возможность вывести канал на крышу или нужна рециркуляция (угольные/спецфильтры) как временное решение. Не забываем про людей в комнате: один шкаф в одиночной лаборатории и три шкафа в общей — разная балансировка и подача приточного воздуха. И да, дверные/оконные потоки, решетки и конвекторы — враги стабильной завесы, их нужно учитывать в расстановке.
- Определите класс опасности веществ и операции (нагрев, открытое пламя, ультразвук, реактивы).
- Выберите тип: канальный (ducted) для универсальных работ или рециркуляционный с фильтрами для специфических задач/ограничений по каналу.
- Подберите материалы: корпус из стали с порошковым покрытием, рабочая поверхность — эпоксидный камень/керамика/нержавейка; для HF/перхлората — полипропилен, керамика, без оцинковки.
- Проверьте электробезопасность и взрывозащиту: для паров ЛВЖ — вентилятор и арматура в исполнении взрывозащиты согласно ТР ТС 012/2011 (классификация зон).
- Заложите автоматику: датчик потока, сигнализация, ограничение подъема створки, ночной режим, клапаны VAV/CFD при экономии тепла.
Расчет расхода ведут от ширины и высоты проема: например, шкаф 1200 мм при рабочей высоте 500 мм и 0,5 м/с даст ориентировочно 0,5×0,5×1,2×3600 ≈ 1080 м³/ч. Это «чистая» арифметика; к ней добавляют потери в каналах, решают шум и запас по стабильности завесы. При нескольких шкафах важно исключить перекидывание тяги и «подсос» между ответвлениями — балансировочные клапаны и правильная магистраль решают половину проблем.
Для специфики: перхлорная кислота — только специализированный шкаф с промывкой и отдельным каналом; HF — полипропиленовые каналы/вентилятор, нержавеющие крепежи, никаких оцинкованных деталей. Для больших количеств ЛВЖ — вытяжные шкафы с искробезопасной электрической частью и удаленным вентилятором вне потенциально взрывоопасной зоны. В биологии — не путать химические шкафы с микробиологическими боксами классов II/III: первые защищают оператора, вторые — еще и продукт, у них другие требования к потокам.
Характеристики и виды лабораторной мебели с вентиляцией
Лаборант приподнимает створку, свет загорается плавно, поток «держит» пламя спички внутрь. Так и должно быть.

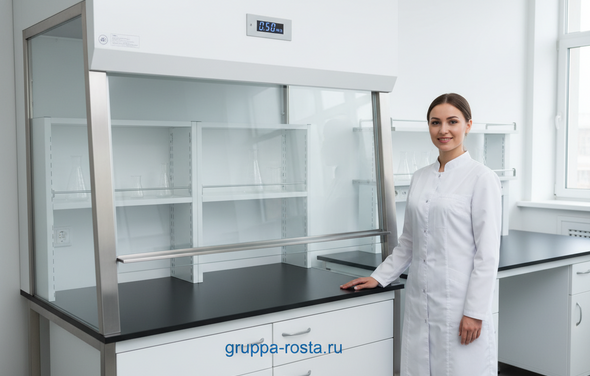

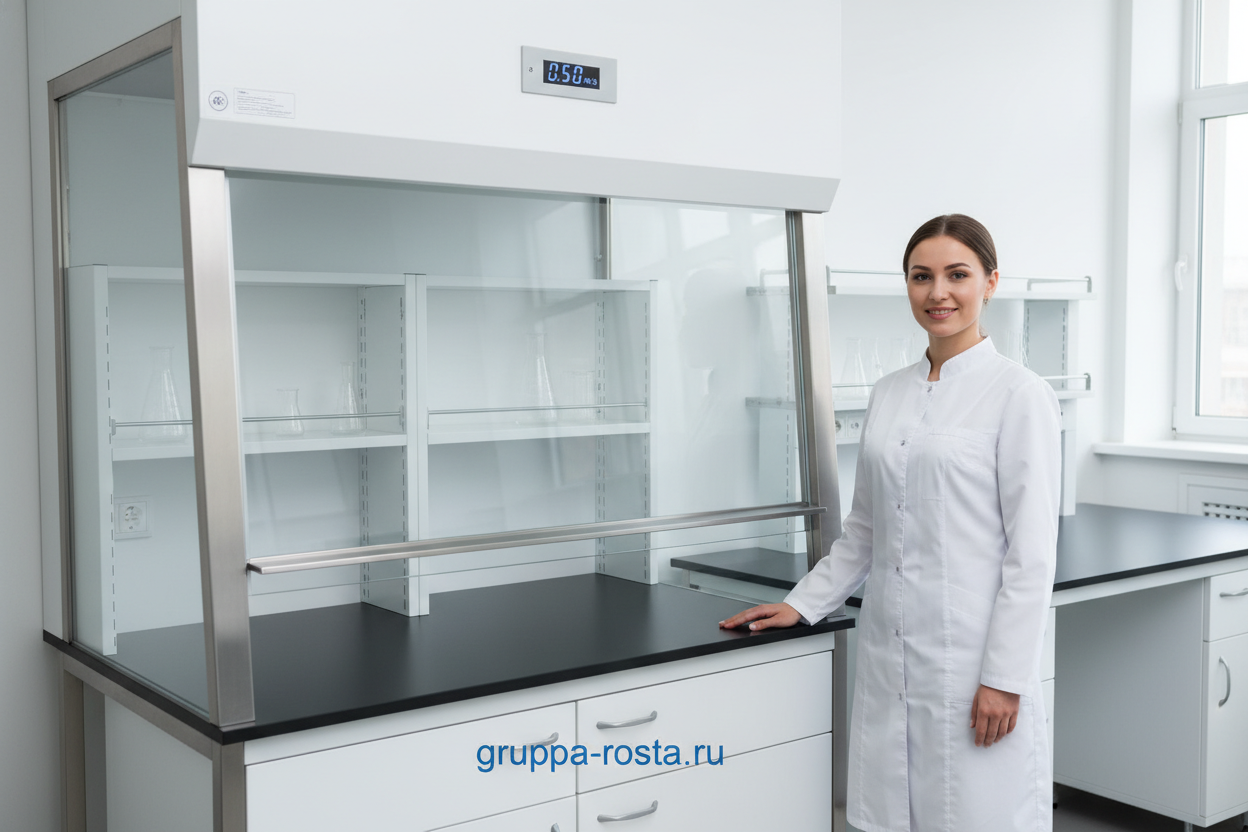

Корпуса вытяжных шкафов чаще стальные с порошковым покрытием 60–80 мкм, устойчивым к химии. Стекло — закаленное, с противовесом или электрическим приводом, направляющие — коррозионностойкие. Рабочие поверхности: эпоксидный камень (универсально), керамика (максимальная химстойкость и температура), нержавеющая сталь AISI 304/316 (биология, чистые помещения), HPL-compact (экономичный вариант для невысоких нагрузок). Для агрессивной химии (HF, бром) берут полностью полипропиленовый шкаф и ПП/FRP-каналы — это не прихоть, а защита от ускоренной коррозии и дыр через полгода.
- Инженерные сервисы: газ, вода, вакуум — клапаны выведены внутрь шкафа с антикоррозийным покрытием; снаружи — рычаги с фиксатором.
- Освещение: LED 800–1000 лк, выведено из потока, защита IP65.
- Монитор потока/сигнализация: визуальная/звуковая, журнал событий полезен при аудитах.
- Тумбы под шкафом: химстойкие, для кислот — вентиляция и поддоны; для ЛВЖ — вентиляция и заземление.
- Локальные отсосы (рука-манипулятор) и бортовая вентиляция столешниц — для весов и прецизионных операций.
| Материал рабочей поверхности | Стойкость к химии/температуре | Где уместен | Относительная цена |
|---|---|---|---|
| Эпоксидный камень | Кислоты/щелочи, до ~200–230 °C | Универсальные химработы | Средняя |
| Керамика | Максимальная химстойкость, до 1000 °C точечно | Агрессивная химия, минерализация | Высокая |
| Нерж. сталь 304/316 | Био, влажные среды, термостойкость средняя | Микробиология, фарма | Средняя–высокая |
| HPL-compact | Бытовая химия, умеренные нагрузки | Общелаб работы, учебные | Низкая |
Размеры по фронту — 900/1200/1500/1800 мм, глубина 700–900 мм, рабочая высота 500 мм для стабильной завесы. Хорошая практика — ограничитель подъема створки и шторка для весов, чтобы не было «ветра» на образец. В реальности эргономика (наклонная рамка, положение розеток и кранов, плавный пуск вентилятора) влияет на безопасность не меньше, чем паспортная скорость. При необходимости можно купить лабораторную мебель с вентиляцией в составе единой линии: шкаф + вытяжной модуль для весов + вентиляционные тумбы — это упрощает подключение и баланс.
Стоимость вентиляции и вытяжных шкафов: цены и факторы
На ценнике два похожих шкафа отличаются почти вдвое. Разница обычно в материалах, автоматики и, да, в системе, что за ним стоит.
| Позиция | Ориентировочная цена, ₽ (с НДС) | Комментарий |
|---|---|---|
| Вытяжной шкаф 1200 мм, базовый (сталь+эпоксид, без спец. исп.) | 180 000–290 000 | Включая свет, розетки, кран воды/вакуума |
| Шкаф химстойкий (ПП/керамика), 1200–1500 мм | 350 000–650 000 | Для HF/агрессивных сред |
| Шкаф для перхлорной кислоты | 600 000–900 000 | Промывка, отдельный канал |
| Рециркуляционный шкаф с фильтрами | 250 000–600 000 | Плюс эксплуатация фильтров |
| Вентилятор химстойкий (ПП/FRP) + автоматика | 120 000–280 000 | Расход 1000–2500 м³/ч |
| Каналы/дымоход химстойкие | 2 500–6 000 за пог. м | Диаметр 250–400 мм |
| Система вентиляции лаборатории «под ключ» (1–3 шкафа) | 700 000–2 500 000 | Проект, монтаж, ПНР |
Финал бюджета формируют не только материалы шкафа, но и трассы (длина, повороты, крыша), тип вентилятора, шумоглушители, автоматика (VAV/CFD), а еще — строительно-монтажные ограничения. Если здание старое и кровлю нельзя вскрывать, появятся дополнительные решения: шахта, опорная ферма, узел прохода. Важный момент — электро- и теплоснабжение: один шкаф 1000–1500 м³/ч увеличивает теплопотери зимой, и приточку придется догревать. Плюс бумаги: проект ОВ, ПНР, протоколы — их отсутствие «дешево» на старте, но дорого на вводе.
- Ширина и высота проема: больше — дороже из-за расхода и аэродинамики.
- Материалы и стойкость: керамика/ПП и FRP вентиляторы — выше цена, но ниже риски коррозии.
- Автоматика: датчики, аварийные режимы, VAV экономят тепло, но добавляют к смете.
- Фильтрация: HEPA/уголь/спец. картриджи — разовая покупка плюс регулярная замена.
- Монтаж: высота здания, кран, доступ на кровлю, согласования.
Считайте совокупную стоимость. Электроэнергия: вентилятор 0,75 кВт при круглосуточной работе — около 540 кВт·ч/месяц; при тарифе 6 ₽/кВт·ч это ~3 200 ₽/мес. Тепло: вытяжка 1000 м³/ч добавляет 3–7 кВт теплопритоков на приточке зимой — это ощутимо в северных регионах. Для рециркуляционных шкафов основная статья — фильтры: 40 000–120 000 ₽ в год в зависимости от химии и интенсивности. Поэтому «вытяжной шкаф цена» — только первая строка, дальше идут эксплуатация и сервис.
Если бюджет ограничен, не экономьте на аэродинамике и безопасности, экономьте на опциях, которые можно добавить позже.
Монтаж, логистика и сроки: особенности установки вентиляции
Шкаф привезли, а он не проходит в поворот коридора. Такое случается чаще, чем хочется.
Еще на этапе заказа проверьте габариты поставки, пути проноса, лифт, дверные проемы и высоты потолков. Отдельно согласуйте место вывода канала, узел прохода через кровлю и доступ на крышу (страховка, пропуска). Подготовьте силовую линию, водоснабжение/канализацию (если есть кран/раковина), заземление. В реальности монтаж рушится не на «сложной аэродинамике», а на мелочах: нет закладных на крыше, перекрытия нельзя сверлить, диспетчер не пускает на кровлю. Чем раньше эти вещи выяснены, тем короче ввод.
- Обследование/проект: 3–10 рабочих дней (замеры, трассы, спецификация, чертежи).
- Производство шкафа и узлов: 2–6 недель в зависимости от материалов и опций.
- Доставка: 1–5 дней по региону, упаковка на паллетах/в ящиках.
- Монтаж шкафа и каналов: 1–3 дня на шкаф, 2–7 дней на сеть в зависимости от этажности.
- ПНР и измерения: 1–3 дня (балансировка, протоколы скоростей/расходов, обучение).
На финише вы получаете акты скрытых работ, паспорт вентиляционной системы, протоколы замеров на створке (скорость/стабильность), протоколы по каналам (расход/шум), схемы автоматики и инструкции. Эти документы нужны для внутренней службы ОТ и для внешних аудиторов — без них объект считается «не введенным». При необходимости можно договориться о периодических поверках (раз в год) — это дешевле, чем экстренный выезд из-за отказа датчика потока.
И да, заранее согласуйте время отключений/ночных работ: иногда единственный час для врезки в шахту — после 22:00.
Типичные ошибки при проекте вентиляции и рекомендации
Дверь в лабораторию «липнет», шум как в серверной, а пламя на горелке гуляет. Часто это видно сразу: система спроектирована «по каталогу», а не под реальную комнату.
- Один вентилятор на разные типы шкафов и процессов. Рекомендация: разбивайте по контурам или используйте независимые VAV-клапаны с балансировкой, чтобы не было перетягивания.
- Длинные гибкие рукава и лишние повороты. Рекомендация: минимум гибких вставок, повороты 2×45° вместо 90°, расчеты по фактическим потерям давления.
- Шкаф у двери/окна/конвектора. Рекомендация: располагайте в «тихой» зоне, с отступами 1–1,5 м от активных потоков, экраны при сквозняках.
- Оцинкованные каналы под HF/перхлорат. Рекомендация: ПП/FRP, керамика, нержавеющая арматура; отдельные каналы и промывные секции для перхлората.
- Нет притока — «вытяжка тянет из коридора». Рекомендация: приточно-вытяжная пара с избытком вытяжки 10–20%, подмешивание в зону, подогрев зимой.
- Общий коллектор без обратных клапанов. Рекомендация: обратные/балансировочные клапаны, правильная врезка «по потоку», контроль разрежения.
- Игнорирование шума. Рекомендация: шумоглушители, отстройка частоты вентилятора, проект по акустике, цель — ≤55 дБА на рабочем месте.
- Отсутствие контроля потока. Рекомендация: ставьте мониторы/сигнализацию, ограничители подъема створки, обучайте персонал.
- Нет места для сервиса. Рекомендация: ревизионные люки, съемные участки каналов, доступ к вентилятору/клапанам.
Если по-простому: сначала — безопасный процесс, потом — красивая мебель. Проектируйте от химии и людей, а не от «сколько влезет шкафов к стене». Важно также закладывать эксплуатацию: кто будет менять фильтры, кто снимает показания датчиков, когда проводится ежегодная поверка. В реальности такой подход экономит месяцы и сотни тысяч рублей на переделках. Когда потребуется обновление или расширение, вы легко сможете купить лабораторную мебель с вентиляцией, которая впишется в уже работающую систему без «ада с переходниками».
