Требования и стандарты вентиляции лаборатории

С утра в лаборатории открывают шкафы, включают весы — и в первые минуты уже понятно, дышится ли легко. Если приточно‑вытяжная система сбалансирована, запахов нет, двери чуть «притягивает» внутрь — значит, всё в порядке.

Базовые нормы вентиляции лаборатории сводятся к трём вещам: безопасность персонала, управляемость потоков и подтверждённая кратность воздухообмена. На практике опираются на СП по отоплению, вентиляции и кондиционированию зданий, санитарные регламенты для воздуха рабочей зоны и отраслевые документы для опасных веществ. Для вытяжных шкафов и локальных отсосов применяют требования профильных ГОСТ/ГОСТ Р и гармонизированных EN, а также протоколы испытаний на удержание и скорость подсоса. В реальности проектные решения всегда фиксируют в ПД с привязкой к процессам: какие реактивы, какая тепловая нагрузка, сколько локальных укрытий.

Что обязательно обеспечивают системой: разрежение в «грязных» помещениях относительно коридора, разделение чистых и химических зон, баланс притока с учетом работы шкафов и отсосов, фильтрацию там, где требуется (HEPA/ULPA для биорисков, уголь для органики). Важный момент — отказоустойчивость: аварийные режимы, датчики, автоматика, которая не даст включить вытяжки без достаточного притока.

И ещё про повседневность. Часто это видно сразу: если решётки притока поставили прямо перед вытяжным шкафом, струя «срывает» факел, а эффективность падает. Правильная расстановка диффузоров и шкафов — половина успеха.

Расчет воздухообмена и нормативные величины

Техник спрашивает: «Сколько кубов нужно гнать?» Если по-простому — считаем кратность, добавляем локальные укрытия и тепловыделения, затем балансируем приток и вытяжку с нужным перепадом давления.

Расчет воздухообмена лаборатории опирается на формулы: общеобмен Lобщ = n × V помещения, где n — требуемая кратность, V — объем. Для вытяжного шкафа оценку делают как Lшк = v × A × 3600 × k, где v — средняя скорость на проёме (обычно 0,4–0,6 м/с), A — площадь открытого проёма, k — коэффициент одновременности и запаса. Добавляют локальные отсосы (над весами, реакторами), тепловую нагрузку оборудования, приток на санитарные нормы CO2 и людей. В реальности итоговый баланс считают итерационно, чтобы выдержать -5…-15 Па в лаборатории и не «задушить» шкафы при пиковых режимах.

Пример. Помещение 60 м² × 3 м = 180 м³; принимаем 8 ACH — Lобщ ≈ 1440 м³/ч. Один шкаф 1200 мм с проёмом 0,6 м² при 0,5 м/с — Lшк ≈ 0,5 × 0,6 × 3600 ≈ 1080 м³/ч; с запасом и утечками — до 1200 м³/ч. Суммарная вытяжка уже 1440 + 1200 = 2640 м³/ч плюс локальные точки; приток задаём на 10–15% меньше для разрежения, либо равным при независимой вытяжке шкафа и ограничителях расхода.

1. Определите профиль работ и опасные вещества.
2. Назначьте кратность по категории риска и тепловыделениям.
3. Посчитайте каждое локальное укрытие по площади проёма и скорости.
4. Сведите баланс с разрежением и шумом, учтите потери в трассах.
5. Проверьте резерв по аварийному режиму и энергоэффективность.

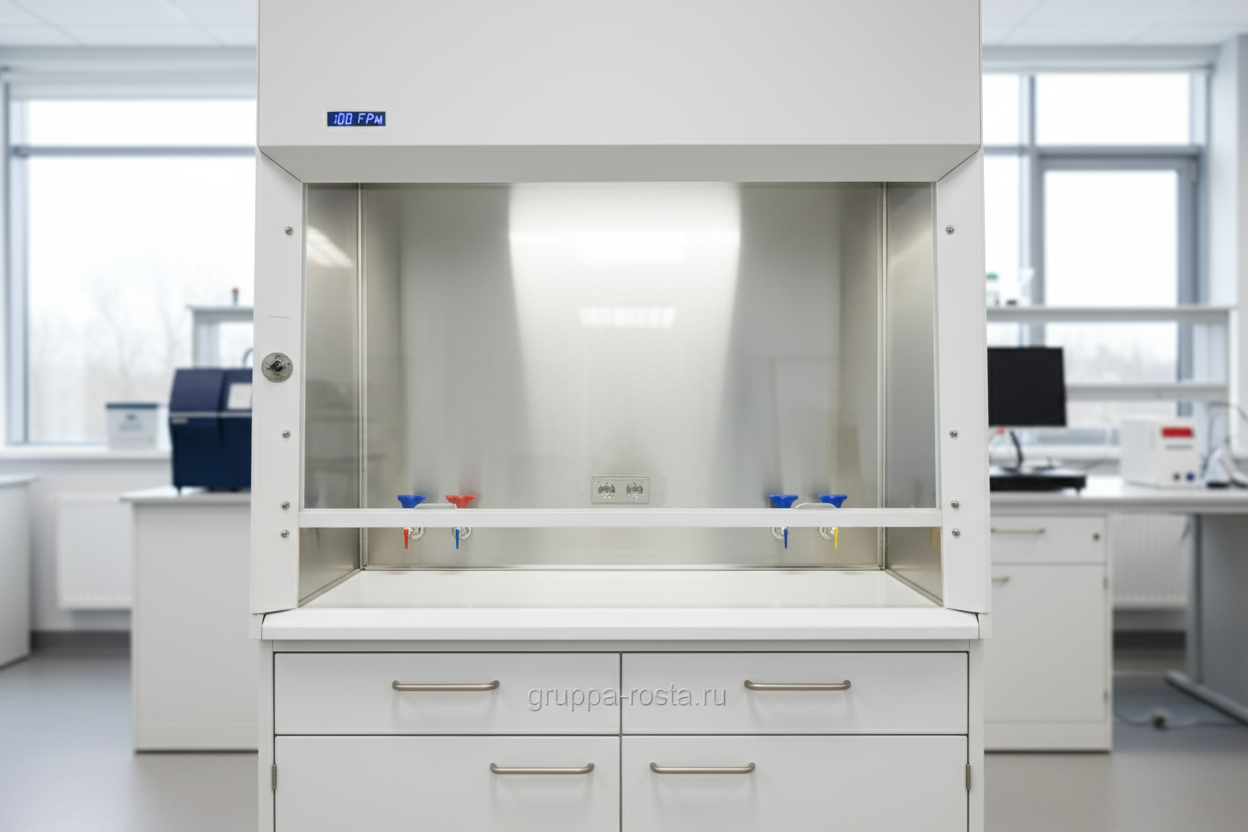

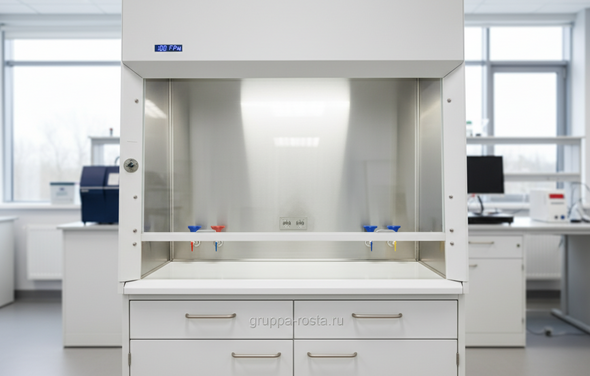

Как выбрать вытяжной шкаф по ГОСТ и СП

Два шкафа стоят в шоуруме рядом и на вид одинаковые. Но один держит струю, а второй «пылит» в лицо при любом сквозняке — разницу покажет паспорт и испытания.

Ориентируйтесь на документы: соответствие требованиям ГОСТ/ГОСТ Р к лабораторным вытяжным шкафам (часто это гармонизированная серия EN 14175), протоколы замеров скорости на проёме, проверку удержания аэрозоля, электрическую и пожарную безопасность. Формулировка «вытяжной шкаф требования ГОСТ» в паспорте должна быть не рекламной, а с конкретным номером стандарта, методикой теста и результатами. Важный момент — наличие ограничителей расхода и сигнализации: шкаф не должен работать «вхолостую» без притока, а пользователь должен видеть фактическую скорость подсоса.

По конструкции смотрите на материал корпуса и внутренней облицовки: порошково‑окрашенная сталь с эпоксидом для универсальных задач, полипропилен для кислот, керамика или HPL для абразива и температуры. Рамка и створка — устойчивые к химии, с противовесом; тип створки (вертикальная, комбинированная) выбирают по процессу. Электрика и коммуникации — розетки в химически защищённом исполнении, вода/вакуум через вентили с выносом, поддон‑лоток под проливы. Часто это видно сразу: аккуратная герметизация стыков и доступ к сервису говорят о продуманности изделия.

Эксплуатационные цифры, на которые стоит смотреть, — это не «хотелки», а реальные критерии безопасности и удобства. Ниже — ориентиры для типовой химической лаборатории (уточняются проектом и стандартами).

Совместимость лабораторной мебели с вентиляцией

Новый островной стол красив, пока не выясняется, что он перекрывает напольные решётки, а выдвижные тумбы зажимают подводку к локальным отсосам. В реальности мебель и воздух — единая система, они или помогают друг другу, или мешают.

Что учитывать при подборе: высоты и глубины столов, чтобы струи притока не били прямо в проём шкафа; перфорации в цоколях тумб, чтобы воздух спокойно проходил; сервис‑стойки с интегрированными вытяжными зонтами; свободные зоны обслуживания вентиляционных клапанов. Материалы — химстойкие: полипропилен, HPL, сталь с эпоксидным покрытием, столешницы из керамики или фенолока — выдерживают кислоты и проливы, не «пахнут» под потоком. Если вы вводите в ТЗ и мебель, и воздух, логично решать это пакетом: да, тот самый кейс «лабораторная мебель вентиляция купить», но со стыковкой по отверстиям, траекториям потоков и кабель‑менеджменту.

• Не ставьте приточные диффузоры над проёмами шкафов — используйте вытеснительную подачу в тыл/низ.
• Закладывайте отступы 100–150 мм у стен и стояков для трасс и ревизий.
• Делайте технологические каналы в столах под рукава локальных отсосов.
• Выбирайте тумбы с перфорированными задними стенками для прохода воздуха.

Ошибки при проектировании вентиляции и мебели

Самая частая история: «Мы всё поставили, но шкаф не держит». Потом выясняется, что потолочный приток бьёт в створку, расход пляшет, а балансировочных клапанов нет.

Типичные просчёты бьют по безопасности и бюджету. Нельзя смешивать вытяжки от кислот и органики в одном канале без нейтрализации и адсорбции; опасно ставить рециркуляцию там, где идут ЛВЖ; неправильно тянуть длинные гибкие рукава с множеством поворотов — потери «съедят» скорость. Важный момент — совместная пуско‑наладка мебели, шкафов и вентиляции: если поставили по очереди и без общих замеров, система «разъедется».

Ещё ошибки, которые часто встречаются на объектах, и их последствия — конкретно и без прикрас.

• Приток равен вытяжке в химлабе — нет разрежения, запахи идут в коридор.
• Решётки притока напротив шкафа — срыв факела, выброс в дыхательную зону.
• Общий вентканал для кислоты и органики — коррозия, риск возгорания.
• Нет автоматики ограничения расхода — шум, перерасход энергии, «просадка» в соседних помещениях.
• Игнорирование тепловой нагрузки — перегрев людей и приборов, ложные срабатывания.
• Нет доступа к фильтрам и клапанам — обслуживание превращается в демонтаж мебели.

Часто это видно сразу на планах: если шкафы стоят «стенка к стенке», а приток нарисован кружочками без расчёта, ждите проблем. Исправлять дорого, поэтому проверяйте компоновку и аэродинамику до закупки.

Цена, гарантия и монтаж оборудования

Бюджет всегда конечен, но экономить на воздухообмене — всё равно что экономить на тормозах. Грамотный подрядчик даёт полную смету: шкафы, вентиляторы, клапаны, автоматика, воздуховоды, монтаж, ПНР и замеры.

На цену влияют материалы (PP/сталь/HPL/керамика), ширина и оснащение шкафов, тип вентсистемы (переменный расход, частотные приводы), длина и химостойкость трасс, требования к шуму и фильтрации. Запрашивайте TCO на 5–7 лет: потребление электроэнергии, обслуживание фильтров, поверка датчиков, чистка каналов. Гарантия на шкафы у ответственных производителей — 12–36 месяцев, на вентустановки и автоматику — по паспорту, но важно читать условия: нужны ли регламенты обслуживания, кто делает ПНР, какие протоколы сдаются. В реальности от качественного монтажа зависит половина ресурса системы.

1. Монтаж: разметка, сборка мебели, установка шкафов и локальных отсосов, прокладка трасс с химстойкими вставками.
2. ПНР: балансировка расхода, настройка клапанов/частотников, замер скоростей на проёмах, дымовые тесты, подтверждение разрежения.
3. Сдача: акты скрытых работ, протоколы замеров, паспорта и инструкции, обучение персонала по эксплуатации и безопасности.

И последний совет. Берите коммерческое предложение, где цифры прозрачны, а соответствие СП и ГОСТ подтверждается протоколами — не презентацией, а измерениями на объекте.
