Требования и стандарты вентиляции лабораторий (ГОСТ, СНиП)
Инспектор заходит в лабораторию и первым делом спрашивает не про ремонт и мебель, а про протоколы измерений расхода, скорость на проёме вытяжного шкафа и схему приточно-вытяжной системы. Если по-простому: нормы вентиляции лаборатории — это про безопасность людей и чистоту эксперимента.
Базовые принципы просты: раздельные приток и вытяжка, запрет рециркуляции загрязнённого воздуха, поддержание перепада давлений (в химических — отрицательного), приоритет локальных отсосов и вытяжных шкафов, аварийный режим усиленного воздухообмена. Вентиляция лаборатории ГОСТ СНиП утверждает не только цифры, но и логику каскада давлений: «чистые» зоны выше по давлению, «грязные» — ниже. Часто это видно сразу: двери в «грязные» помещения притягивает внутрь, а не хлопает наружу.
- СНиП 41-01-2003 и СП 60.13330.2016 (актуализированная редакция СНиП): отопление, вентиляция и кондиционирование, общие правила расчёта и устройства систем.
- СП 7.13130.2013: требования пожарной безопасности к вентиляции.
- ГОСТ 12.1.005-88: воздух рабочей зоны — предельно допустимые концентрации, что напрямую влияет на проектные расходы.
- ГОСТ Р EN 14175 (серия): вытяжные шкафы — методы испытаний, скорость входа, дымовые тесты и герметичность.
- СанПиН 2.2.4.3359-16: микроклимат производственных помещений (температура, влажность, скорость).
- СП 73.13330.2016: внутренние санитарно-технические системы — монтаж и пусконаладка.
Численные ориентиры зависят от класса работ и химии, но для общей химической лаборатории часто берут 8–12 крат воздухообмена в час при закрытых фронтах шкафов; скорость входящего потока в проёме вытяжного шкафа — обычно 0,4–0,7 м/с (чаще 0,5 м/с). Вытяжки — на отдельные стояки, выбросы — выше кровли и вне зоны подсоса приточных заборов (удаления и высоты по СП). Для кислот — коррозионностойкие материалы каналов (PP, PVC, нержавеющая сталь AISI 316) и, при необходимости, скрубберы.
И да, бумага важна: паспорта, протоколы балансировки и замеров скоростей, акты пусконаладки, результаты дымовых тестов — это не «для галочки», а прямая часть соответствия нормам.
Как выбрать систему вентиляции для конкретной лаборатории
Две одинаковые лаборатории не встречаются. В одной — растворители и паяльные дымы, в другой — минеральные кислоты и хроматография, в третьей — ПЦР и требования к чистоте. Отталкиваться стоит от процесса, а не от метража.
Подбор идёт от риска к технике. Сначала определяют перечень веществ и предельные концентрации, количество рабочих мест и вытяжных шкафов, режим работы (сменность, «тихий» и пиковый периоды), требования к чистоте и давлению. Затем решают, что предпочесть: централизованную приточно-вытяжную установку на группу помещений или модульные агрегаты по зонам; постоянный расход (CAV) или переменный (VAV) с датчиками положения створки шкафа; есть ли смысл в утилизации тепла и какой (пластинчатый теплообменник — ок, ротор при работе с вредными веществами — нет). Важный момент — учитывать аварийные сценарии: пролив, разгерметизация, одновременное открытие нескольких шкафов.
- Типы выделений: коррозионные, токсичные, взрывоопасные — диктуют материал каналов, класс вентиляторов, искробезопасность.
- Количество и тип локальных отсосов: шкафы, бортовые вытяжки, зонты, аспирация приборов.
- Акустика и вибрация: требования к шуму в помещениях до 45 дБА — нужны шумоглушители и вибровставки.
- Автоматизация: поддержание каскада давлений, мониторинг расхода и CO₂/ЛОС, сценарии аварий.
- Эксплуатация: доступ к фильтрам, сервисным нишам, возможность расширения.
Если по-простому: делайте систему под процессы, а не «под типовую площадь». Это сэкономит и на капексе, и на операционных расходах, и на нервах.
Технические характеристики и расчёт воздухообмена в лаборатории

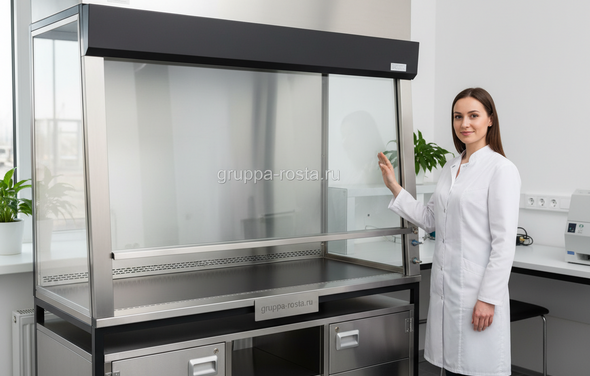

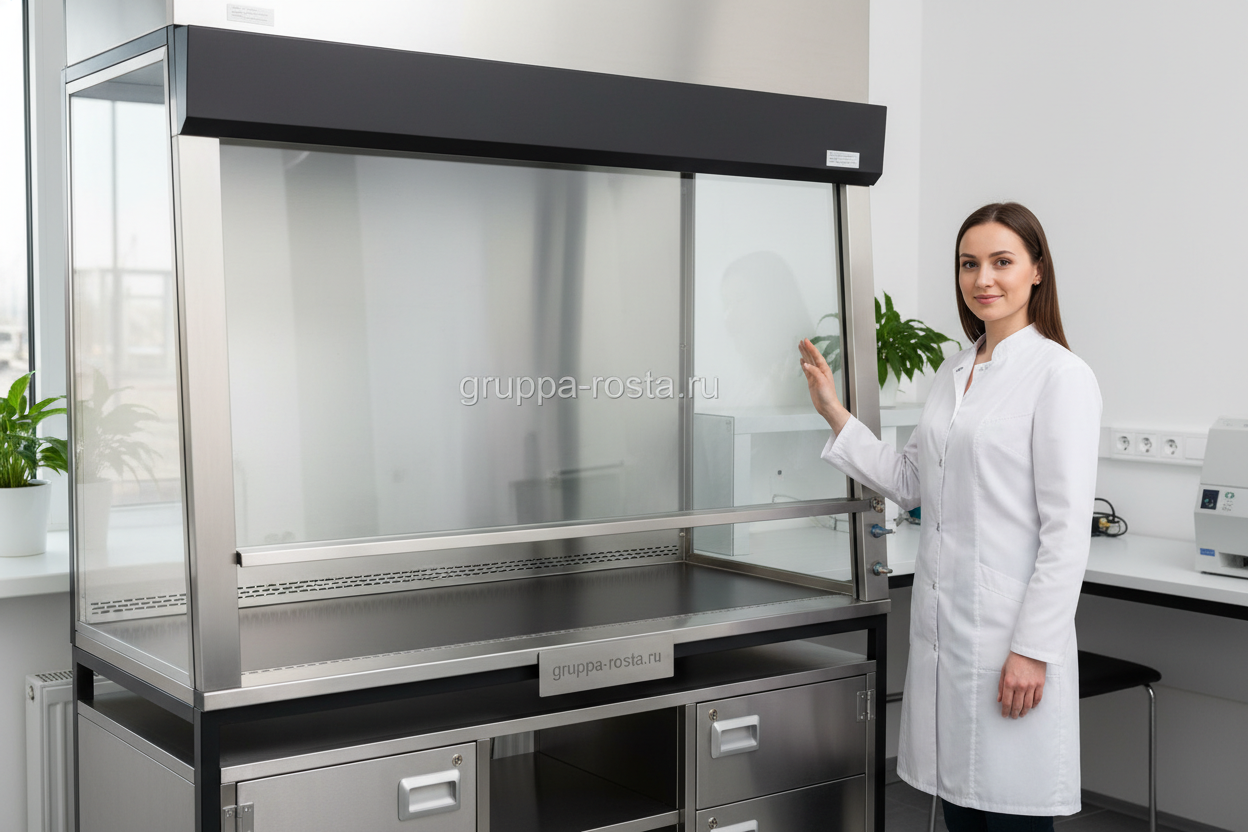

Оператор приподнимает створку шкафа — автоматика сразу добавляет расход, чтобы сохранить скорость входящего потока. Система «живая»: реагирует на людей и процессы, а потом снова уходит в экономичный режим.
Базовые формулы рабочие и понятные. Общий обмен: Qобщ = n × Vпомещения, где n — кратность, V — объём в м³. Вытяжной шкаф: Qшк = v × A × 3600, где v — скорость на проёме (м/с), A — площадь проёма (м²). Баланс: приток делают на 10–15% меньше вытяжки, чтобы держать отрицательное давление там, где это нужно. Для переменного расхода берут коэффициент одновременности — в реальности не все шкафы открыты полностью. Именно так выглядит расчёт воздухообмена лаборатории в практике.
| Тип лаборатории / зоны | Ориентир по кратности (ACH) | Скорость на проёме шкафа | Каскад давлений |
|---|---|---|---|
| Общая химическая | 8–12 | 0,4–0,6 м/с | Помещение ниже коридора на 5–15 Па |
| Кислотная/щелочная | 10–16 | 0,5–0,7 м/с | Ниже соседних зон на 10–20 Па |
| Препарирование/микробиология (без BSL) | 6–10 | Локальные боксы по паспорту | По заданию, часто нейтрально |
| Чистые помещения | 20+ (по классу) | По регламенту боксов | Чистые выше «грязных» |
Пример. Комната 6×5×2,5 м: V = 75 м³. Берём n = 10 → Qобщ = 750 м³/ч. Два вытяжных шкафа, каждое окно A = 0,5 м², v = 0,5 м/с: Qшк = 0,5×0,5×3600 = 900 м³/ч, всего 1800 м³/ч. Пиково вытяжка = 1800 + 750 = 2550 м³/ч. С коэффициентом одновременности 0,6: шкафы 1080 м³/ч, суммарная вытяжка ≈ 1830 м³/ч, приток — на 10% меньше, ≈ 1650 м³/ч. Итог уточняют по сопротивлению сети и паспортам оборудования.
Фильтрация: для притока типично G4 + F7/F9, при требованиях — HEPA/E11–H13; для вытяжки из шкафов — сорбционные или химические фильтры по номенклатуре веществ. Шум — до 45 дБА в рабочей зоне; температура 20–24 °C, влажность 40–60% (по СанПиН). Материалы каналов и арматуры — по средам: от оцинкованной стали до PP/PVC и AISI 316.
Автоматизация VAV и мониторинг (скорость на проёме, расход, давление) экономят до 30% энергии без потери безопасности. Важный момент — калибровка датчиков и регулярные проверки.
Коммерческие предложения: цена, комплектация и доставка по РФ
Тендер горит, сроки короткие, а «цена вентиляции лаборатории» нужна уже сегодня. Ниже — рабочие вилки и что в них действительно входит.
| Формат поставки | Состав | Ориентир по цене | Срок |
|---|---|---|---|
| Базовый | Приточно-вытяжная установка CAV, каналы, шумоглушители, автоматика базовая | от 1,2–1,8 млн ₽ на 150–250 м² | 4–6 недель |
| Проект «Химия» | PP/PVC каналы, коррозионностойкие вентиляторы, 1–3 вытяжных шкафа, скруббер по ТЗ | 2,5–5,5 млн ₽ | 6–10 недель |
| VAV/энергоэффективный | VAV-клапаны, датчики створок, пластинчатая утилизация, BMS-интеграция | от 4–9 млн ₽ | 8–12 недель |
Что реально включают сметы: вентустановки (приток/вытяжка), вентиляторы (в т.ч. искробезопасные), каналы и фасонные элементы (оцинковка/нерж/PP/PVC), клапаны, балансировочная арматура, шумоглушители, автоматика с шкафом управления, кабельная продукция, локальные отсосы и шкафы по ТЗ, пусконаладка и протоколы. Документы — паспорта, сертификаты соответствия, инструкции. В реальности экономят на мелочах — не стоит: лишний шум или «гуляющее» давление обходятся дороже.
- Можно купить вытяжной шкаф доставка РФ: складские модели — 3–7 дней, специсполнение — под заказ.
- Логистика по РФ: 2–10 дней до ЦФО/ПФО, 7–20 дней — до Сибири и ДВ; ж/д контейнер, еврофура, авиа для срочных позиций.
- Упаковка — обрешётка, плёнка, датчики удара; разгрузка — кран/рифты по запросу.
Итоговую стоимость считают по проекту и спецификации. Но ориентиры выше помогают понять порядок цифр и собрать бюджет без сюрпризов.
Монтаж, проверка и сервисное обслуживание вентиляционных систем
Бригада приходит не с перфоратором, а со схемой ППР, СИЗ и планом пусконаладки. Хороший монтаж видно по месту: ровные трассы, доступ к фильтрам, тишина в помещениях.
- Предмонтаж: обследование, трассировка, согласование отверстий, закладные.
- Монтаж: каналы, вибровставки, шумоглушители, арматура, крепления с анкер-площадками, маркировка.
- Электрика и автоматика: шкаф, кабель-каналы, датчики расхода/давления, приводы, интеграция в BMS.
- ПНР: опрессовка, балансировка, настройка VAV/CAV, каскад давлений, аварийные сценарии.
- Проверка вытяжных шкафов: скорость на проёме, дымовой тест, по ГОСТ Р EN 14175; протоколы.
- Ввод и обучение: регламенты, журнал замеров, график ТО.
Сервис — это регулярность. Раз в 6–12 месяцев: замена фильтров (по перепаду давления), ревизия ремней и крыльчаток, чистка теплообменников, поверка датчиков, повторная балансировка после перестановок мебели/оборудования. Раз в 1–3 года — полная проверка шкафов, актуализация СОП. Для VAV — калибровка приводов и датчиков положения створки.
Все протоколы хранят в одном месте. Контролёры это оценят, а персоналу проще — видно историю и тенденции.
Типичные ошибки при проектировании и эксплуатации вентиляции
Дверь хлопает, шкаф «свистит», а в конце смены болит голова. Часто это видно сразу: система спроектирована «как в офисе», а не под химию.
- Рециркуляция загрязнённого воздуха. Исправление: только прямой выброс, утилизация — пластинчатая, без перетока.
- Общий шахтный стояк с офисом. Нельзя. Делать отдельные каналы и вентиляторы.
- Недооценка одновременности работы шкафов. Итог — провал скорости на проёме. Решение: VAV и расчёт с коэффициентом одновременности + резерв мощности.
- Гальванизированные каналы под кислоты. Коррозия за полгода. Использовать PP/PVC или AISI 316, ставить скруббер.
- Роторный рекуператор с вредными веществами. Риск перетока. Заменить на пластинчатый или отказаться.
- Гибкие гофры у шкафов. Турбулентность и падение расхода. Жёсткие гладкие участки перед вентилятором и измерительными участками.
- Нет шумоглушителей. В помещении 55–60 дБА. Добавить глушители, пересчитать скорости в каналах.
- Дыры в ограждениях и кабельные вводы без уплотнения — «убивают» каскад давлений. Герметизация и контроль.
- Отсутствие регулярных замеров скорости на проёме. Вести журнал, проверять и настраивать.
- Экономия на автоматике. Без контроля — нет стабильности. Минимум: датчики давления/расхода и аварийные сценарии.
Исправление обычно начинается с измерений: анемометр, манометр, дым. Потом — балансировка, замена участков каналов, корректировка автоматики. Иногда достаточно перенастроить VAV и закрыть «паразитные» подсосы, чтобы получить норму.
Важный момент — вовремя закладывать места под сервис и доступ: если к фильтру не подлезть, его не поменяют вовремя. А значит, все расчёты — насмарку.
Хорошая лабораторная вентиляция — это проект с оглядкой на процессы, качественный монтаж и дисциплина обслуживания. Тогда и нормы, и люди, и эксперименты — в безопасности.
