Ключевые требования ГОСТ к вентиляции лабораторий
Открыли колбу с растворителем, запах пошёл в помещение — и через минуту уже «щиплет» глаза. Если по-простому, правильная вентиляция должна ловить пары у источника и не выпускать их в соседние комнаты. А ещё — стабильно держать режимы, когда в лаборатории много людей и одновременно работает несколько шкафов.
Базовые принципы по ГОСТ и действующим СП просты: раздельные приток и вытяжка, преобладание вытяжки (отрицательное давление в лаборатории), запрет рециркуляции воздуха из химических лабораторий, локальные отсосы у источников выделений, непрерывный контроль параметров. Нормативная рамка — ГОСТ 12.1.005‑88 (воздух рабочей зоны), СП 60.13330 (отопление, вентиляция и кондиционирование), а также гигиенические нормативы ПДК по СанПиН. В химических и аналитических лабораториях практический целевой диапазон обмена воздуха — 6–12 крат/ч, при интенсивных выделениях растворителей или кислот — 10–20 крат/ч. Важный момент: поддерживайте разность давлений -10…-30 Па относительно коридора, чтобы исключить перетоки.
Схема «источник — путь — человек» остаётся рабочей: локальная вытяжка перехватывает, общеобменная доводит фон до ПДК, автоматика следит за балансом. В реальности именно сочетание этих звеньев даёт безопасную и тихую лабораторию.
Документы на оборудование — не формальность: у вытяжных шкафов должны быть протоколы испытаний на удержание и скорость фронтального потока по ГОСТ EN 14175, отметки о химической стойкости поверхностей и электробезопасности. Для взрывоопасных зон — соответствие категории помещения и искробезопасное исполнение вентиляторов и арматуры. И ещё: трассы для агрессивных сред — из полипропилена/FRP, для термостойких — из нержавеющей стали AISI 304/316.
Расчет кратности воздухообмена и методики контроля
Проектировщик берет план: 120 м² химической лаборатории, высота 3,3 м, два вытяжных шкафа 1500 мм. Сначала — «скелет»: общий расчет по объёму V и целевой кратности n, затем добавление локальных отсосов и баланс. Базовая формула проста: ACH (кратность) = Qобщ / V, где Qобщ — суммарный расход, м³/ч. Сумму по шкафам считают отдельно: Qшк = v × S × 3600, где v — скорость на проёме, S — площадь проёма. Важный момент: проектируйте запас на одновременную работу 70–100% шкафов, иначе режим «проседает» в часы пик.
| Тип помещения | Рекомендуемая кратность, крат/ч | Примечание |
|---|---|---|
| Химическая (общая) | 6–12 | Без интенсивных ЛВЖ |
| Органическая химия, ЛВЖ | 10–16 | Отрицательное давление -15…-30 Па |
| Минеральная химия, кислоты | 12–20 | Материалы воздуховодов — PP/FRP |
| Подготовка проб, весовая | 6–10 | Минимальные сквозняки, 0,2 м/с у весов |
| Моечная | 8–12 | Локальные зонты/отсосы |
Для шкафов обычно берут 0,45–0,6 м/с на рабочем проёме (общая химия), 0,3–0,4 м/с для весовых шкафов и 0,6–0,7 м/с для «кислотных» работ. Так и выходит: проём 0,5 м² × 0,5 м/с × 3600 ≈ 900 м³/ч на один шкаф. Для локальных отсосов (гибкая рука Ø100–125 мм) ориентируйтесь на 70–180 м³/ч в зависимости от насадки и расстояния до источника.
Контроль — не «один раз на пуске», а цикл. Часто это видно сразу: дым не уходит в шкаф, значит где-то дисбаланс.
- Измерения расхода и скорости: анемометр/балометр на решётках, логирование при разных положениях створки.
- Визуальные тесты: дымовые карандаши, тесты на протечки вокруг створки и по периметру.
- Испытания на удержание по ГОСТ EN 14175 (или по методикам, эквивалентным ASHRAE 110) с трассерным газом.
- Постоянный мониторинг перепадов давления (лаборатория–коридор) и алармы при выходе за пороги.
- Паспортизация: протоколы замеров кратности, скоростей на шкафах и уровней шума.

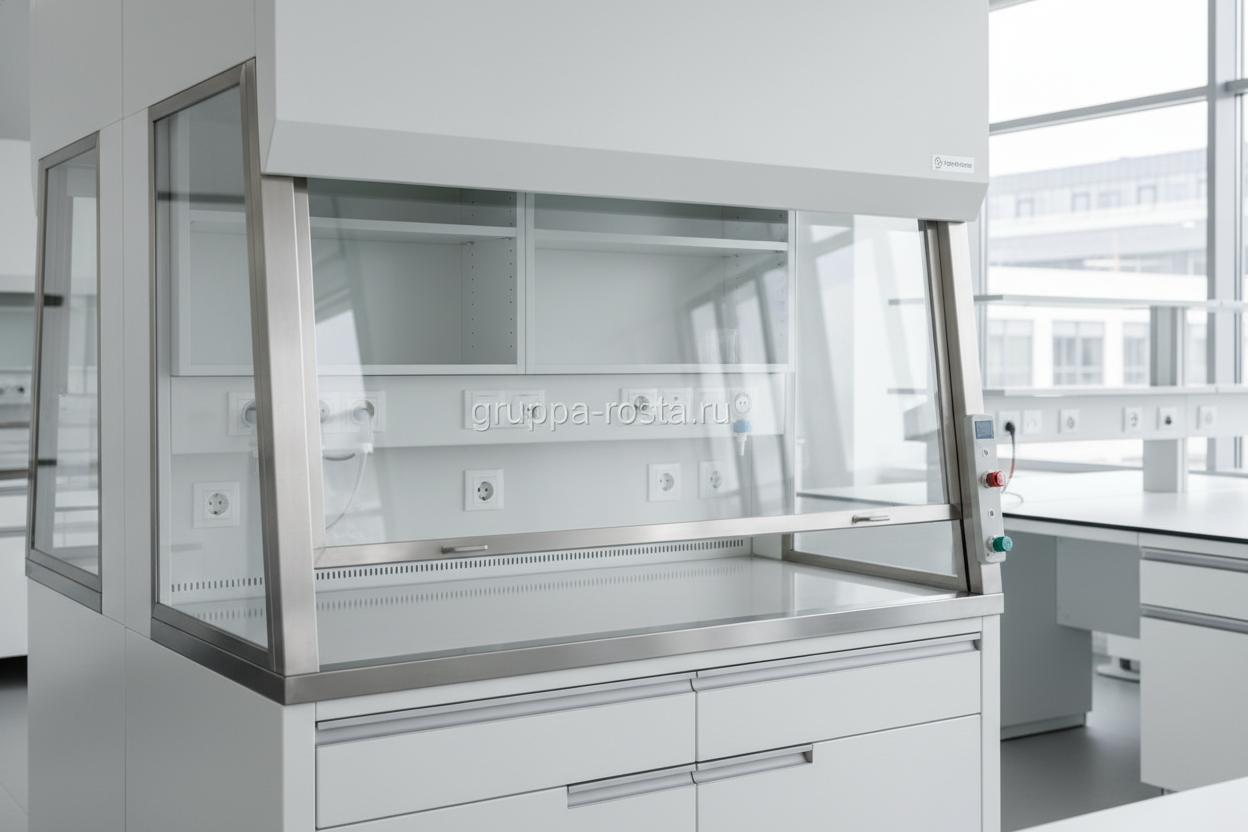

Выбор вытяжных шкафов и лабораторной мебели по ГОСТ
Сотрудник ставит колонку HPLC, рядом — открытые ёмкости с ацетоном. Шкаф красивый, но без фронтального датчика потока и с неправильной столешницей — через месяц края «поплывут».
Подбор вытяжного шкафа начинается с химии и режимов: какие реагенты, какая тепловая нагрузка, нужен ли водяной смыв (например, при работе с перхлоратами) и какой проём. По ГОСТ EN 14175 важны стабильность фронтальной скорости и удержание, а не только паспортный «максимальный расход». Стоит заранее решить, будет ли шкаф канальным (ducted) или безканальным (рециркуляционным) — в реальности второй тип работает узко по номенклатуре веществ и требует регулярной замены сорбционных фильтров. Материалы: столешница из керамики/эпоксидной смолы для органики и общих работ, полипропилен — для кислот, нержавеющая сталь — для высоких температур. Обязательные опции безопасности: монитор потока, аварийный режим «purge», ограничители поднятия створки, экраны и искрогасители при необходимости.
- Ширина: 900/1200/1500/1800 мм — выбирайте с запасом по оснастке и коммуникациям.
- Скорость потока: 0,45–0,6 м/с (общая химия), контроль по датчику и индикации на панели.
- Оснащение: вода, газ, вакуум, слив с поддоном-лотком, розетки с УЗО, светодиодное освещение.
- Корпус: стальные панели с порошком, PP или композит для агрессивных сред, остекление — закалённое.
- Фильтры: только по перечню веществ; для ЛВЖ — не рассчитывайте на уголь как на «панацею».
Вытяжной шкаф ГОСТ купить — не проблема, модельные ряды есть у многих производителей. Важно не ошибиться с назначением и подтвердить соответствие протоколами испытаний, а не буклетом.
Кроме шкафов, ключевую роль играют «мелочи»: локальные отсосы на шарнирах, вытяжные зонты над мойками, вентилируемые шкафы для кислот и ЛВЖ, а также лабораторная мебель с вентиляцией (например, столы с бортовыми щелями у мокрых постов). Такой набор разгружает общеобмен, ловит пары на месте и экономит энергию.
Монтаж, наладка и проверка вентиляции в лаборатории
Шкаф приехал, строители тянут воздуховоды, срок «горит». Самое время не спешить: ошибки на этой стадии потом годами «лечат» балансировкой.
- Предмонтаж: трассировка воздуховодов, выбор материалов (PP/FRP/нерж.), проверка сечений и скоростей (держите 6–9 м/с в магистралях для тяги без лишнего шума).
- Монтаж: герметичные соединения, вибровставки у вентиляторов, обратные клапаны, закладка мест под клапаны VAV/СAV и датчики давления.
- ПНР: настройка расхода по точкам, запуск автоматики (связка створка шкафа — клапан — приток), отработка аварийного «purge».
- Испытания: скорости на проёмах, дымовые тесты, перепад давления -10…-30 Па, шум до 60–65 дБА на рабочих местах.
- Документы и обучение: протоколы, паспорта, регламент ТО, обучение персонала работе со створкой и сигнализацией.
Технические детали, которые «делают» систему: вынос вентиляторов на крышу, чтобы не тянуть разрежение по помещению; отдельные вентсистемы для кислот/ЛВЖ; химстойкие дренажи конденсата; кабели и арматура в химстойком исполнении. Автоматика — быстрая: клапаны реагируют за 1–3 секунды на движение створки, контроллер держит баланс в связке с притоком. Для экономии энергии — VAV-сценарии с датчиками присутствия и ночным режимом.
Приёмка проста по критериям: проёмы держат целевую скорость, дым не вырывается из шкафа, перепад стабилен, алармы честно срабатывают. Если по точкам всё хорошо, лаборатория будет работать спокойно годами.
Типичные ошибки при оснащении вентиляцией и рекомендации
Запах растворителя у двери, «гуляющая» створка, сквозняк прямо на оператора — часто это видно сразу. Проблема не в шкафе как таковом, а в общей схеме и мелочах.
Что встречается чаще всего — и как исправлять:
- Рециркуляция из химической лаборатории. Запрещено. Решение: только вытяжка наружу, фильтрация — по необходимости и по веществам.
- Диффузор притока над шкафом. Срывает струю, уменьшает удержание. Решение: перенос решёток, нисходящая подача за спиной оператора, скорость у шкафа ≤0,2 м/с.
- Один вентилятор «на всё» без зонирования. Решение: отдельные ветки/вентиляторы для кислот/ЛВЖ, независимые клапаны.
- Неверные материалы воздуховодов. Решение: PP/FRP для кислот, нержавейка для температуры, антикор для внешних участков.
- Нет контроля скорости/давления. Решение: датчик и индикация на шкафе, датчики перепада в помещениях, журнал аварий.
- Слишком шумно (70+ дБА). Решение: глушители, снижение скорости в воздуховодах, пересчёт сечений.
В реальности помогает один простой принцип: воздух должен идти от чистых зон к грязным, а источники — всегда под колпаком. Если по-простому — не ставьте шкаф в сквозняк, держите створку ниже, чем хочется, и регулярно смотрите на показания датчика. Плюс регламент ТО: раз в квартал проверка скоростей, раз в год — полная паспортизация.
Не забывайте про обучение персонала и таблички у шкафов: максимальная высота створки, список запрещённых веществ, контакты ответственного. Это мелко, но именно это спасает в «нервный» момент.
Цена, комплектация и индивидуальное производство мебели
Запрос «пришлите КП в один лист» звучит часто, но цена — это химия, размеры, материалы и автоматика. Ниже — ориентиры, чтобы понимать порядок величин.
| Позиция | Ориентировочная цена, ₽ с НДС | Комментарий |
|---|---|---|
| Вытяжной шкаф 1200 мм (канальный), базовый | 120 000–190 000 | Столешница эпоксидная, монитор потока опционально |
| Кислотный шкаф PP 1500 мм | 220 000–360 000 | Корпус/воздуховод PP/FRP, химстойкая арматура |
| Шкаф с VAV и автоуправлением створкой | 380 000–780 000 | Датчики, клапаны, интеграция BMS |
| Безканальный шкаф (рециркуляционный) | 200 000–450 000 | Фильтры под номенклатуру веществ, сервис по графику |
| Вентилируемый шкаф для ЛВЖ/кислот | 90 000–220 000 | Подключение к вытяжке, поддоны |
| Локальный отсос (гибкая рука) Ø100–125 | 35 000–85 000 | С расходом 80–180 м³/ч |
| Система приточно‑вытяжной вентиляции на 100 м² | 850 000–2 400 000 | Установка, автоматика, воздуховоды без шкафов |
| Монтаж и ПНР (1 шкаф + подключение) | 45 000–120 000 | С протоколами замеров |
В типовую комплектацию входят: корпус, столешница, стеклянная створка с противовесом, освещение, розетки, иногда — вода/газ/вакуум, базовый монитор потока. Опции: мойка и сливной лоток, автоматический ограничитель створки, режим «purge», клапаны VAV, специальные фильтры, тумбы под реактивы. Документы — паспорта, протоколы испытаний по ГОСТ EN 14175, руководство по эксплуатации и регламент ТО: это важно для соответствия внутренним политикам и внешним проверкам на требования к вентиляции лаборатории.
Индивидуальное производство — нормальная практика: нестандартные ширины, вырезы под оборудование, «кислотные» версии, цвет RAL под бренд. Сроки обычно 20–35 рабочих дней от утверждения чертежей. Если нужен быстрый старт — можно взять складскую модель, а «под себя» доделать уже мебель и обвязку. Да, вытяжной шкаф ГОСТ купить легко, но надёжнее — сразу подогнать под вашу химию и режим. А лабораторная мебель с вентиляцией поможет закрыть повседневные источники без перегруза общей системы.
