Нормы вентиляции лаборатории от производителя: требования и монтаж

Нормы вентиляции лаборатории: ключевые требования

Открываете лабораторию утром — а в воздухе лёгкий запах растворителя. Значит, вытяжка или не справилась ночью, или баланс потоков сбит. Такое в реальности встречается чаще, чем хочется.

Базовая логика простая: вредности улавливаем локально, общий фон разбавляем притоком, а направление движения воздуха делаем от чистых зон к грязным. Но детали решают всё. Для химических лабораторий рециркуляция запрещена, в помещениях с ядовитыми веществами держим отрицательное давление, а вытяжка по расходу обгоняет приток, чтобы пары не шли в коридор. Локальные источники — вытяжные шкафы, бокс‑локализации, зонты, настольные отсосы — подключаем к независимой вытяжной магистрали, вентилятор берём с запасом 10–20% от расчёта. И обязательно контроль: датчики расхода, сигнализация по положению стекла, журнал замеров скорости на створе.

• Кратность воздухообмена по помещению подбирают по категории работ и тепловыделениям: условно 6–12 крат/час для типовых химических лабораторий и выше — для горячих/летучих процессов. Это ориентир, не догма.
• Отрицательное давление в химлабе: обычно −10…−30 Па относительно коридора, чтобы исключить перетекание загрязнённого воздуха наружу.
• Нулевая рециркуляция для зон с химическими, токсичными и биологическими агентами. Воздух — только на выброс через безопасную кровельную точку.
• Локальные отсосы ставим у источника. Чем ближе — тем меньше общий расход и шум.
• Материалы воздуховодов и вентиляторов подбираем по среде: полипропилен/FRP для кислот, оцинкованная сталь с эпоксипокрытием для смешанной химии, искробезопасное исполнение — для растворителей.

Если по-простому: чем опаснее процесс, тем больше доля локальной вытяжки и тем строже режимы. И тем важнее автоматика, которая не даст работать при закрытой заслонке или опущенном ниже нормы расходе.

ГОСТ, СНиП и международные стандарты

Бумаги не делают воздух чище, но без них не подпишут ввод. И это правильно: нормы задают минимум безопасности. Часто это видно сразу — по проекту понять, учитывали ли реальные процессы или просто копировали прошлогоднюю схему.

В России основу требований задают актуализированные строительные нормы по отоплению, вентиляции и кондиционированию и санитарные регламенты для производственных и лабораторных помещений. Дополняют их документы по охране труда и пожарной безопасности, где фиксируются допустимые концентрации, категории помещений, требования к искрозащите и автоматике. Для чистых зон ориентируются на блочный набор GMP/ISO, для химических шкафов — на профильные методики испытаний.

• ГОСТ и Санитарные правила: ориентируются на качество воздуха рабочей зоны, предельно допустимые концентрации, шум и вибрации, а также материалы и герметичность систем. Формулировка «ГОСТ вентиляция лаборатории» обычно означает связку общих гигиенических требований и профильных стандартов по испытаниям оборудования.
• СП/СНиП по вентиляции и кондиционированию задают методы расчётов расхода, допустимые скорости в воздуховодах, требования к размещению приточных и вытяжных устройств, увязку с противопожарной защитой.
• Международные ориентиры: EN 14175 (вытяжные шкафы), ASHRAE 110 (испытания шкафов дымом/газом), ANSI/AIHA Z9.5 (вентиляция лабораторий), ISO 14644 (чистые помещения), ASHRAE 62.1 (качество внутреннего воздуха). Мы используем их как бенчмарк, чтобы оборудование проходило проверку не только на бумаге, но и в реальных тестах.

Важный момент: локальные регламенты заказчика и требования промышленной безопасности всегда приоритетны. Мы сверяем проект с ними до выпуска рабочки, а не после монтажа.

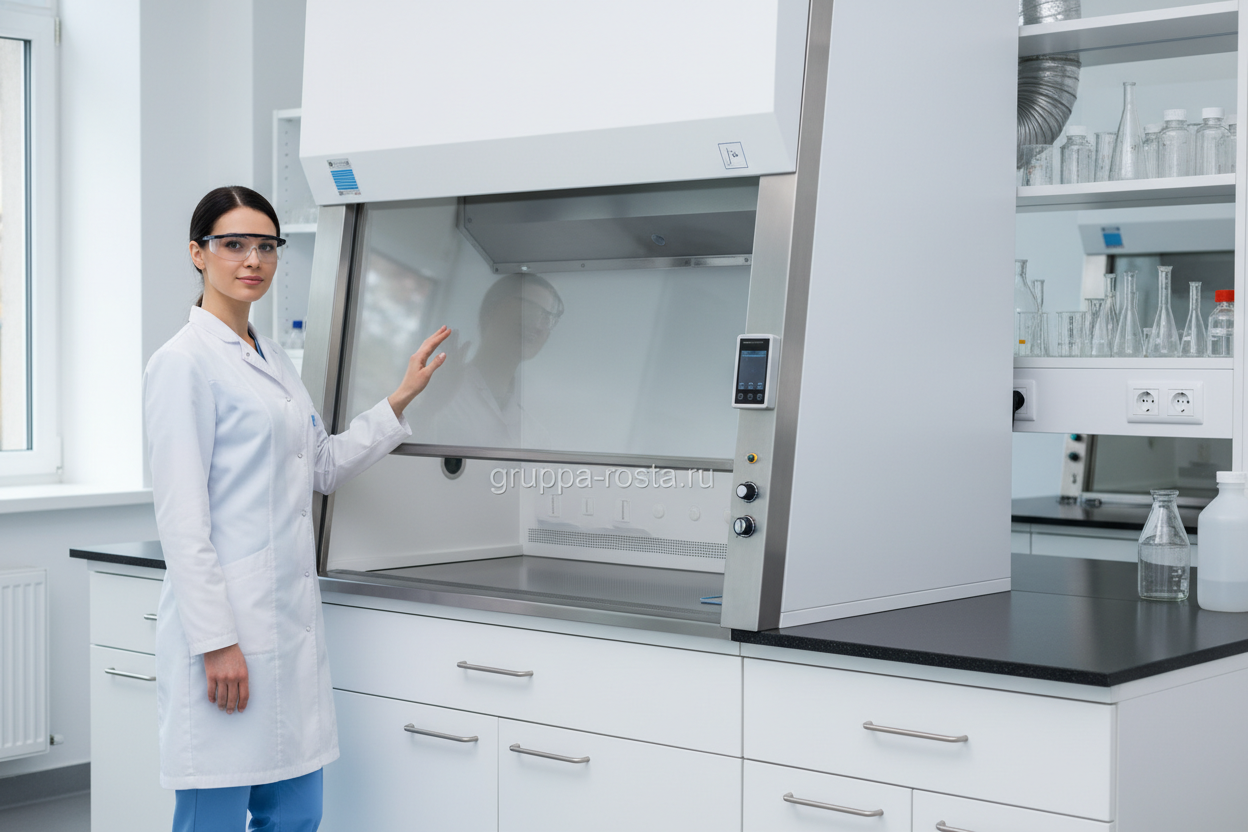

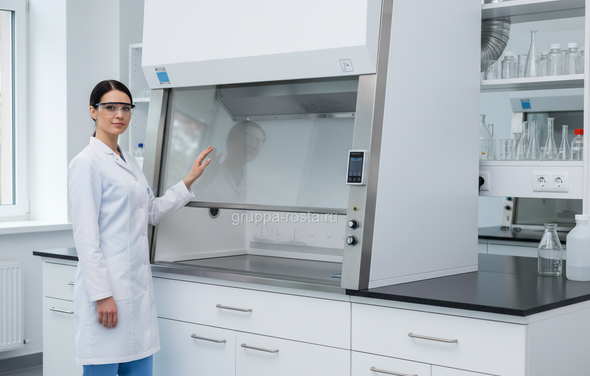

Выбор вытяжных шкафов и систем

Сценарий типичный: в ТЗ один универсальный шкаф «на всё», а по факту — кислоты, органика, нагрев и пробоподготовка. В результате либо запах, либо срыв режима. Лучше сразу подобрать правильную систему под каждую операцию.

Что важно в шкафе: стабильная скорость на створе 0,4–0,6 м/с, аэродинамика корпуса с направляющими заслонками, химстойкое рабочее поле, автоматическое поддержание расхода и сигнализация. Материал — полипропилен, HPL, сталь с эпоксипокрытием; рабочая столешница — керамика или эпоксидный композит. Вытяжной вентилятор — выносной, с частотным приводом и защитой по среде, шум — в пределах нормы. По стеклу: вертикальная или комбинированная створка, фиксаторы высоты, метки безопасного проёма.

• Типы решений: классический шкаф на общий выброс; локальные настольные отсосы и бокс‑локализации; специальные кислотные/щелочные исполнения; высокотемпературные с теплоотражателями; справочные зонты для печей и моек; системы с утилизацией тепла на вытяжке.
• Когда уместен рециркуляционный шкаф: только для лёгкой аналитики с угольными/HEPA‑фильтрами, по согласованию, без агрессивной химии. Для органики и кислот — нет.
• Электрика и безопасность: искробезопасное исполнение для растворителей, блокировки включения при закрытых задвижках, аварийная вытяжка, газ‑контроль по целевым веществам.

Если вам нужно вытяжной шкаф купить для многопрофильной лаборатории, мы подбираем линейку под процессы: ширина 900/1200/1500/1800 мм, тип створки, материал, вентилятор и автоматика. И даём паспортные замеры скорости на створе после монтажа.

В реальности выигрывает не «самый мощный», а самый стабильный шкаф в своей системе: с правильно посчитанным каналом, шумоглушителем и настроенной частотной характеристикой вентилятора.

Проектирование воздуховодов и расчёт мощности

На бумаге все трассы прямые, в жизни — повороты, обходы балок и стеснённые шахты. Каждый поворот — это потери давления, шум и риск расслоения потока. Поэтому расчёт лучше начать не с каталога вентиляторов, а с топологии.

Расчёт воздухообмена лаборатории делаем по нескольким корзинам: общая кратность для помещения, сумма локальных отсосов и необходимая разница приток/вытяжка для поддержания давления. Скорости в воздуховодах держим в рабочих диапазонах: 5–7 м/с в ответвлениях, 7–10 м/с в магистралях на вытяжке по химии — чтобы не было осадка и свиста. Для растворителей — искробезопасные вентиляторы, для кислых газов — полипропилен/FRP и конденсатоотводы. Баланс приток/вытяжка конфигурируем автоматикой, а не заслонками «на глаз».

• Приток: с подогревом/охлаждением и точной подачей, без прямых струй на створы шкафов, с подпором в чистых зонах.
• Вытяжка: раздельные стояки для «тяжёлых» шкафов, шумоглушители, обратные клапаны, антикоррозионные материалы, кровельные дефлекторы с выносом выброса от заборов притока.
• Автоматика: поддержание постоянного расхода/давления (CAV/VAV), связка с положением створки, аварийный режим, журналирование параметров.

Если по-простому: считаем объём, умножаем на нужную кратность, добавляем локальные отсосы — и проверяем, что вытяжка больше притока на величину, достаточную для отрицательного давления. Ниже — пример прикидки для планёрки.

Важный момент: это эскизная оценка. В реальности добавляем теплопритоки от оборудования, корректируем по допустимому уровню шума, учитываем совместную работу шкафов и режимы частичной занятости.

Цена, гарантия и сервис от производителя

Часто спрашивают «сколько стоит вентиляция лаборатории от производителя?». Короткий ответ: зависит от состава локальных отсосов, материалов, длины трасс и автоматики. Длинный — ниже, с ориентирами.

Смета обычно состоит из проектирования, оборудования (шкафы, вентиляторы, автоматика, воздуховоды), монтажа, ПНР и измерений. На практике доля монтажа — 15–25% от стоимости оборудования, ПНР и замеры — 5–10%, автоматика и шкафы формируют львиную часть бюджета. Для понимания: типовой вытяжной шкаф 1200–1500 мм с выносным вентилятором и автоматикой — от 250–550 тыс. ₽, система воздуховодов в химстойком исполнении — от 6–10 тыс. ₽ за погонный метр с фурнитурой. Но разброс велик из‑за среды и трасс.

• Гарантия на шкафы и вентиляторы — 24–36 месяцев, на автоматику — по паспорту производителя, на монтаж — 12 месяцев. Включаем пусконаладку с протоколами замера скорости и дымовыми тестами.
• Сервис: регламентные осмотры 1–2 раза в год, проверка скорости на створе, калибровка датчиков, замена фильтров/ремней, контроль вибрации вентилятора.
• Документы: паспорта, инструкции, исполнительная, протоколы испытаний шкафов по методике дымового теста, акты скрытых работ и балансировочные ведомости.

Если задача «сегодня купить, завтра поставить» — предупредим сразу: лучше заложить 2–6 недель на изготовление и логистику, и ещё 3–7 дней на монтаж и ПНР, чтобы не жертвовать безопасностью.

Типичные ошибки при оснащении вентиляцией

Большинство проблем видно уже на этапе планировки. И да, они повторяются из проекта в проект, просто в разных декорациях.

• Рециркуляция в химических зонах «ради экономии тепла». Итог — запахи и риск для персонала.
• Один стояк на всё: шкафы, зонты, общая вытяжка. Взаимное влияние и провалы скорости на створе.
• Неправильные материалы: оцинковка под кислые пары, гибкие гофры вместо гладких каналов — коррозия, отложения, шум.
• Приток бьёт в шкаф: завихрения, срыв фронта и вынос паров в зал.
• Нет автоматики: ручные заслонки без контроля расхода, работа «на глаз».
• Игнор тепла от приборов, печей, автоклавов — летом духота, зимой сквозняки.
• Соседство заборов и выбросов на крыше — возврат загрязнённого воздуха в систему притока.
• Нулевой резерв: вентилятор без запаса по давлению, любой фильтр или колено «убивает» расход.
• Нет ПНР и замеров: шкафы не тестируются, скорости не подтверждены, персонал не обучен.
• Шум выше нормы из-за завышенных скоростей в воздуховодах и отсутствия шумоглушителей.

Итог прост: качественный проект и ввод с измерениями стоят дешевле, чем переделки. Мы покрываем весь цикл — от расчёта и подбора до монтажа, ПНР и сервиса — чтобы нормы вентиляции лаборатории были выполнены не на бумаге, а на приборе и в протоколе.
