Ключевые требования норм вентиляции лаборатории
Поздний вечер, аналитик готовит серию проб, а у входа уже чувствуется слабый запах растворителя. Такая «подсказка» означает одно: система вытяжки и мебель работают как отдельные миры. А должны — как единый организм.
Нормы вентиляции лаборатории сводятся к трём базовым идеям: направленный поток воздуха от «чистых» зон к «грязным», достаточная кратность воздухообмена и гарантированное удаление вредностей без рециркуляции. На практике применяют 6–10 крат/ч для химических лабораторий общего назначения, 8–12 крат/ч — при работе с ЛВЖ и реактивами с ярким запахом; при этом вытяжка обычно доминирует над притоком на 10–20% для создания небольшого разрежения. Разность давлений между коридором и помещением держат в диапазоне минус 5…15 Па, чтобы воздух не «выстреливал» запахами наружу. Важно и качество потока: решётки притока не должны срывать струю вытяжного шкафа сквозняком, а в рабочей зоне скорость перемещения воздуха — не выше 0,2 м/с для комфорта персонала.
- Запрещена рециркуляция воздуха из зон, где работают с токсичными, канцерогенными веществами, ЛВЖ и кислотными туманами; допускаются только специализированные фильтрующие решения под конкретные вещества и режимы.
- Скорость входного потока у створки вытяжного шкафа обычно 0,4–0,6 м/с при стандартной высоте проёма 400–500 мм, с автоматическим оповещением о падении скорости.
- Материал воздуховодов под кислоты — коррозионностойкий (PP, PVDF, нержавеющая сталь AISI 316L); для ЛВЖ учитывают искробезопасность и ставят искрогасители/огнепреградители по проекту пожарной безопасности.
- Шум — не выше 50–55 дБА в рабочей зоне; температура 20–24 °C, влажность 40–60%. Балансировка и пуско-наладка обязательны с протоколами замеров.
- Выбросы на кровле — выше зоны ветрового подпора, со скоростью факела не менее 10–15 м/с для разведения в атмосфере.
В реальности система «вентиляция + мебель» работает стабильно, когда есть VAV/VRV-регулирование на шкафах, датчики положения створки и доступ к обслуживанию. Проверяйте это не по буклету, а по актам измерений и фактической схемотехнике.
Как выбрать мебель с учётом вентиляции
Монтажник пытается «вплотную» придвинуть стол к стене, а проектировщик просит оставить 80 мм под кабели и вытяжной канал. Обе правды сталкиваются в день пуско-наладки.
Если по-простому, лабораторная мебель — требования к ней продиктованы не только химстойкостью, но и аэродинамикой. Каркасы столов с перфорацией на задней стенке помогают фоновому отсосу «подбирать» испарения из-под столешницы. Тумбы для реагентов лучше брать с подключением к слабому вытяжному контуру (10–25 м³/ч на секцию) и регулируемыми заслонками. Столешницы — эпоксидные, керамические или из нержавеющей стали с приподнятым бортом, чтобы пролитое не попало в щели; для кислот — дополнительно мойка из PP-H. И оставляйте за мебелью сервисный зазор 60–120 мм: туда уедут гофры, кабели, газовые трассы, а не ваша нервная система.
| Элемент мебели | Что учесть по вентиляции | Зачем это нужно |
|---|---|---|
| Подстольные тумбы | Патрубок под слабую вытяжку, перфорация задней стенки | Удаление «фона» от растворителей и реагентов, снижение запахов |
| Столешница | Химстойкий материал (эпоксид, керамика, AISI 316), бортик 3–5 мм | Не боится кислот/щелочей, локализует проливы и испарения |
| Шкафы для ЛВЖ | Пассивные вентиляционные патрубки с огнепреградителями | Безопасный отвод паров, соответствие пожарным требованиям |
| Шкафы для кислот/щелочей | Корпус из PP/PP-H, индивидуальный отвод в кислотный стояк | Исключение коррозии и смешения реактивных паров |
| Пеналы коммуникаций | Герметичные вводы, щёточные вводы для кабелей | Чтобы вытяжка «тянула» изнутри, а не с коридора |
| Опоры/цоколь | Ножки 120–150 мм для уборки, возможен подпольный отсос | Чистота и доступ для обслуживания, ровный микроклимат у пола |
Часто это видно сразу: если над аналитическим столом запланирована локальная вытяжная панель — не ставьте над ней приточный диффузор. Поток собьёт факел вытяжки, и эффективность упадёт.
Стандарты и ГОСТы по вентиляции и мебели
Аудитор открывает папку и первым вопросом звучит: «На какие документы вы опирались?». Хороший ответ — не россыпь аббревиатур, а понятная связка: что, почему и чем подтверждено.
| Документ | Что регулирует | Комментарий для проекта |
|---|---|---|
| СП 60.13330 «Отопление, вентиляция и кондиционирование» | Общие требования к системам ОВК | База для расчётов расхода, давления, выбросов и шума |
| ГОСТ 12.1.005-88 (ССБТ) | Воздух рабочей зоны. Общие санитарно-гигиенические требования | Предельно допустимые концентрации, контроль качества воздуха |
| ГОСТ 12.2.032-78 (ССБТ) | Оборудование лабораторное. Общие требования безопасности | Требования к конструкциям, эргономике, защитным устройствам |
| ТР ТС 010/2011 | Безопасность машин и оборудования | Декларация/сертификат на мебель и шкафы с инженерными системами |
| ТР ТС 004/2011, 020/2011 | Низковольтное оборудование и ЭМС | Для шкафов/мебели с подсветкой, вентиляторами, автоматикой |
| СанПиН по воздуху рабочей зоны | Гигиенические требования к микроклимату/вредностям | Уточняют ПДК и режимы контроля для конкретных веществ |
| EN 14175 / ISO 16602 / SEFA 1, 3, 8 (междунар.) | Вытяжные шкафы, химстойкость, мебель | Часто применяются как «best practice» в дополнение к ГОСТ и СП |
Если требуется «ГОСТ вентиляция лаборатории», на практике чаще всего опираются на связку СП 60.13330 и ГОСТ 12.1.005-88, а для мебели — ГОСТ 12.2.032-78 и протоколы химстойкости по SEFA. Важный момент: в тендере указывайте конкретные пункты и методы испытаний, а не только аббревиатуры.
Вытяжные шкафы и локальная вентиляция: выбор
Оператор открывает створку на пол-листа, наливает ацетон — поток должен стабильно «забирать» пары внутрь. Если струя дрожит от приточного диффузора, считайте, половина эффективности потеряна.

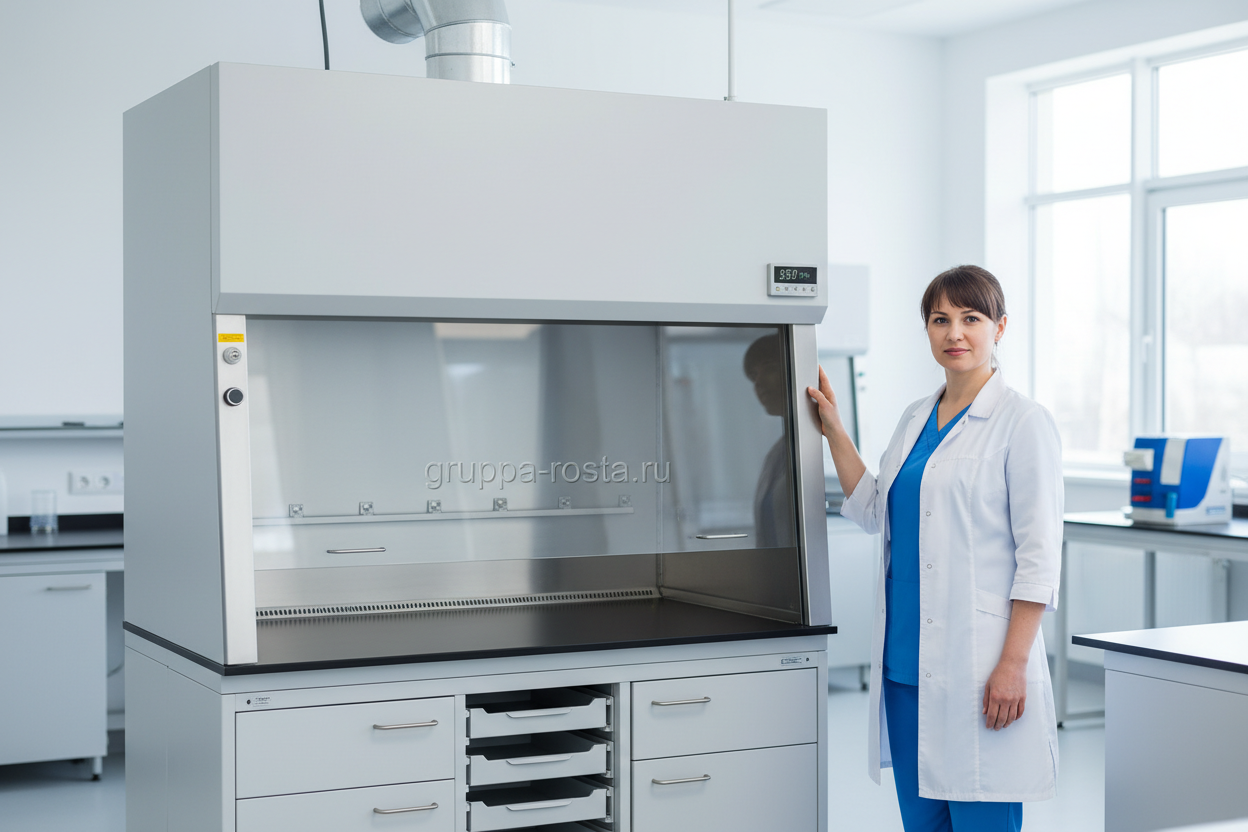

Когда вы решаете, какой вытяжной шкаф купить, сначала определите характер работ: ЛВЖ, кислоты, только запахи, взрывные смеси, взвешивания. Канальные шкафы (с выбросом наружу) — универсальный и самый безопасный вариант для растворителей и кислотных туманов; рециркуляционные с угольными/спецфильтрами — только под чётко известные вещества, с регламентом замены и мониторингом. Рабочая скорость на проёме держится в диапазоне 0,4–0,6 м/с; при VAV автоматика подстраивает расход под высоту створки. Столешница — эпоксид/керамика/нерж., для плавиковой и концентрированных кислот — обязательны вставки и воздуховоды из PP/PVDF. И не путайте биобезопасные шкафы класса II с химическими: первые защищают образец, а не отводят растворители в атмосферу.
- Тип шкафа: канальный для растворителей/кислот; рециркуляционный — для запахов без ЛВЖ, по перечню веществ.
- Аэродинамика: равномерный подсос по щелям, дефлекторы, экспертиза по EN 14175 или отчёт по замерам скорости.
- Материалы: короба из стали с порошком/HPL, кислотоупорные вставки; арматура (вода/газ) вынесена в боковые панели.
- Автоматика и безопасность: датчик скорости, сигнализация, ограничители подъёма створки, аварийный стоп, освещение ≥ 500 лк.
- Интеграция: патрубок нужного диаметра, согласование с вентсистемой по статическому давлению, шуму, «факелу» выброса.
- Локальные отсосы: гибкие вытяжные рукава, слотовые зонты, весовые боксы (внутри 0,3–0,5 м/с, виброизоляция). Держите насадку в 100–150 мм от источника — дальше эффективность падает в разы.
Часто это видно сразу: шкафы у дверей и окон — плохая идея. Перенесите приточные решётки в «чистую» зону и держите створку на рекомендуемой высоте.
Ошибки при проектировании вентиляции и мебели
Шкаф стоит напротив входа, дверь хлопает — и стрелка анемометра «гуляет». Через месяц персонал жалуется на запахи и сквозняки.
- Ставят вытяжные шкафы под приточными решётками: турбулентность срывает факел, скорость на проёме падает ниже 0,4 м/с.
- Пытаются рециркулировать воздух с ЛВЖ и токсикантами «ради экономии» — нарушают нормы и получают стойкий запах по коридору.
- Не оставляют сервисные зазоры за мебелью: потом негде вести воздуховоды/кабели, начинаются «самодельные» отверстия и подсосы.
- Хранят кислоты в стальных тумбах без отвода: коррозия за полгода, запахи — сразу.
- Недооценивают тепловыделения приборов (хроматографы, термостаты): микроклимат «плывёт», приходится повышать кратность вне плана.
- Гибкие гофры тянут десятками метров с лишними коленами — растёт сопротивление, вентилятор не добирает расход.
- Смешивают выхлопы кислот и щёлочей в одном стояке: риск агрессивной конденсации и отложений.
- Игнорируют доступ к фильтрам/заслонкам: потом каждый сервис — разборка половины мебели.
Важный момент: ошибка часто прячется в мелочи — например, отсутствует простая щёточная заглушка на кабельном вводе, и вытяжка «тянет» не из шкафа, а из коридора. Проверяйте узлы, не только «крупную механику».
Коммерческие аспекты: цена, монтаж, сертификаты
В тендерной таблице три столбца: цена, срок, «соответствие». Первый всегда заполнен, два других — иногда пустые. А зря: именно они определяют, будет ли система работать.
| Позиция | Ориентировочный диапазон | Что включить в смету |
|---|---|---|
| Вытяжной шкаф канальный | от 180 000 до 600 000 ₽ | Корпус, автоматика, столешница, патрубок, пуско-наладка, замеры скорости |
| Вытяжной шкаф рециркуляционный | от 200 000 до 500 000 ₽ | Корпус, фильтры под вещества, индикатор ресурса, регламент замены |
| Лабораторный стол/метр | от 25 000 до 70 000 ₽ | Каркас, химстойкая столешница, перфоспинка, вводы коммуникаций |
| Шкаф для ЛВЖ/кислот | от 70 000 до 220 000 ₽ | Пассивные вентпатрубки/огнепреградители, подключение к стояку |
| Монтаж и ОВК-обвязка | 10–25% от оборудования | Воздуховоды, шумоглушители, балансировка, акты измерений |
Документы, которые стоит запросить до оплаты: декларация/сертификат соответствия ТР ТС 010/2011 (для мебели с механизмами), протоколы химстойкости столешниц (SEFA 3), отчёт о замерах скорости в проёме шкафа, паспорт изделия и руководство по эксплуатации, пожарные заключения для шкафов ЛВЖ, список расходников и интервалов их замены. Попросите образец «Акта пуско-наладки» — там станет видно, что реально меряют и чем подтверждают.
Если планируете вытяжной шкаф купить в рамках капексов этого года — заложите время на шеф-монтаж и балансировку (обычно 2–5 рабочих дней после установки). И да, иногда выгоднее взять VAV-решение: экономия на энергии быстро окупает разницу в цене.
