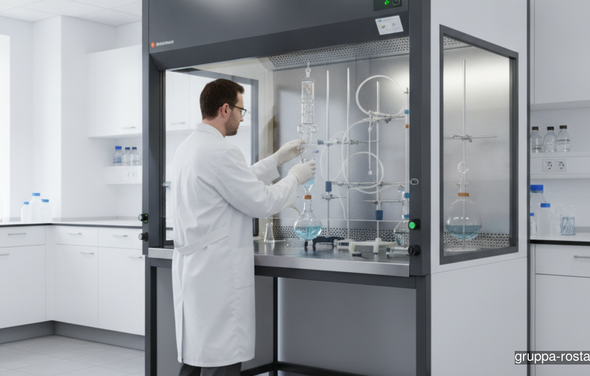

Напольный вытяжной шкаф: как выбрать и на что смотреть

Организация современной лаборатории начинается не с покупки реактивов, а с проектирования безопасного рабочего пространства. Центральным элементом такой зоны является вытяжной шкаф. Это оборудование не просто служит местом для проведения опытов, оно выполняет критическую функцию защиты персонала от ингаляционного воздействия токсичных, едких или летучих веществ. Ошибка при подборе может привести к тому, что вместо очистки воздуха шкаф станет источником застойных зон, где концентрация вредных паров будет превышать допустимые нормы.

Многие специалисты, планируя оснащение, совершают ошибку, ориентируясь только на габариты корпуса. Однако выбор вытяжного шкафа для лаборатории требует понимания физики воздушных потоков, требований к вентиляции и эргономики. В этой статье мы разберем технические нюансы, которые помогут вам избежать переплат за избыточные функции или, что хуже, покупки оборудования, не соответствующего санитарным нормам.

Процесс выбора осложняется тем, что требования к лаборатории сильно разнятся в зависимости от ее профиля. Школьный кабинет химии, медицинская лаборатория или производственный цех с высокосернистыми нефтями, это три принципиально разные среды. Каждая из них диктует свои условия к материалам, мощности отсоса и площади размещения. Мы пройдем по каждому из этих параметров, чтобы вы понимали, на что именно смотрят инспекторы и проектировщики.

Какие стандарты и ГОСТы регулируют производство

Безопасность в лаборатории не может быть вопросом личного мнения руководителя. Она жестко регламентирована государственными стандартами. Если вы планируете вытяжной шкаф лабораторный купить для государственного учреждения или крупного промышленного предприятия, наличие сертификатов соответствия стандартам является обязательным условием. В первую очередь следует ориентироваться на ГОСТ 22360-95 «Шкафы демонстрационные и лабораторные вытяжные. Типы и функциональные размеры». Этот документ является действующим и определяет основные конструктивные параметры и функциональные возможности оборудования.

Важно не путать актуальные нормы с устаревшими. Ранее действовавший ГОСТ 22360-86 был полностью заменен текущим стандартом. При изучении технической документации поставщиков важно убедиться, что изделия спроектированы именно по актуальному ГОСТ 22360-95. Это гарантирует, что габариты, типы открывания дверей и требования к материалам соответствуют современным представлениям о безопасности и эргономике.

Помимо стандартов на саму мебель, ключевую роль играет СП 2.1.3678-20. Этот свод правил является основным ориентиром при проектировании помещений и подборе лабораторной мебели. Он связывает воедино требования к конструкции шкафов, качеству материалов и условиям эксплуатации помещений. Соблюдение этого регламента гарантирует, что мебель будет не просто стоять в комнате, а работать в составе единой инженерной системы здания.

Когда мы говорим, что лабораторная мебель ГОСТ, это стандарт качества, мы подразумеваем не только прочность металла или химическую стойкость столешницы. Это прежде всего предсказуемость поведения оборудования в аварийных ситуациях. Стандарты регламентируют, как должны работать механизмы, как должны быть расположены элементы управления и насколько эффективно должна осуществляться очистка воздуха. Игнорирование этих норм при закупке делает лабораторию объектом повышенного риска при проверках надзорных органов.

Как выбрать тип отсоса для вредных веществ

Эффективность вытяжного шкафа определяется не его внешним видом, а тем, как он управляет воздушными потоками. Основная задача, захватить вредные пары в зоне проведения опыта и увести их в систему вентиляции, не позволив им распространиться по лаборатории. Существует два основных типа организации отсоса: верхний и комбинированный (верхний и нижний).

Верхний отсос является классическим вариантом. Воздух забирается из верхней части шкафа, создавая восходящий поток. Это эффективно для веществ, которые тяжелее воздуха и не склонны к быстрому оседанию. Однако у такого типа есть существенный недостаток: тяжелые пары могут скапливаться в нижней части рабочей зоны или на столешнице, создавая опасную концентрацию непосредственно перед лицом лаборанта.

Для работы с веществами, имеющими высокую плотность, критически важно выбирать шкафы с комбинированным отсосом. Согласно техническим требованиям, такие модели должны иметь и верхний, и нижний забор воздуха. Важный нюанс, который часто упускают: через нижний отсос должно удаляться около 30% всего объема воздуха, который забирается через рабочий проем. Это создает необходимую циркуляцию, которая буквально "вымывает" тяжелые пары из нижних зон шкафа, не давая им выходить наружу.

Выбор типа отсоса напрямую зависит от специфики используемых реагентов. Например, в пищевой лаборатории, где используются преимущественно легкие летучие соединения, может быть достаточно верхнего отсоса. В то же время, в химическом производстве, где часто работают с тяжелыми кислотами или высокосернистыми нефтями, наличие нижнего отсоса становится обязательным условием безопасности. Неправильный выбор типа отсоса может привести к тому, что шкаф будет работать, но не будет выполнять свою защитную функцию.

Каким должен быть рабочий проём шкафа

Рабочий проем, это "окно" в мир химических реакций. Его параметры напрямую влияют на то, насколько эффективно будут удаляться вредные вещества. Существует строгое правило: чем больше площадь проема, тем легче воздуху проникать внутрь, но тем сложнее контролировать поток. Если проем слишком велик, создается турбулентность, которая может "вытолкнуть" облако пара из шкафа в помещение.

При расчете параметров проема следует опираться на конструктивные особенности шкафа. Для стандартных моделей длиной до 2 метров расчетная площадь проема обычно составляет около 0,4 м². Если же вы выбираете многосекционный шкаф (с тремя-четырьмя дверцами), площадь проема не должна превышать 0,6 м². Это позволяет поддерживать стабильную скорость движения воздуха в зоне работы.

Важным параметром является высота проема при открытой дверце. Рекомендуется, чтобы она составляла не более 0,40 м. Это ограничение связано с необходимостью поддержания ламинарного или направленного потока воздуха. Слишком высокий проем нарушает герметичность зоны вытяжки, превращая шкаф в обычный стол с вентилятором. При выборе оборудования всегда уточняйте, как именно измеряется эффективная площадь проема, так как это критический параметр для расчета мощности вентиляции.

Часто покупатели пытаются максимизировать полезную площадь, выбирая шкафы с огромными проемами. Однако это стратегическая ошибка. В лабораторной практике важнее не то, сколько посуды вы сможете поставить в шкаф, а то, насколько эффективно вы сможете защитить себя от паров. Оптимальный баланс между доступностью рабочей зоны и эффективностью отсоса достигается именно при соблюдении указанных выше пропорций площади проема.

Как правильно разместить шкаф в лаборатории

Размещение вытяжного шкафа, это задача не только для закупщика, но и для инженера по вентиляции. Шкаф не может стоять где угодно. Его положение в помещении должно учитывать общую схему движения воздушных масс. Главное правило: вытяжной шкаф не должен располагаться в зоне сильных сквозняков, возникающих от дверей, окон или мощных кондиционеров. Любое резкое движение воздуха может нарушить вектор потока внутри шкафа, и вредные вещества окажутся в дыхательной зоне лаборанта.

Вторая важная деталь, близость к точкам подключения коммуникаций. Шкаф должен быть максимально приближен к вытяжной магистрали, чтобы минимизировать потери давления в воздуховодах. Чем длиннее и сложнее путь воздуха от шкафа до вентиляционной шахты, тем выше нагрузка на вентилятор и тем менее эффективной будет работа оборудования. При проектировании важно учитывать, что требования к вытяжным шкафам включают в себя и правильность их интеграции в систему общеобменной вентиляции.

Также следует учитывать логистику внутри лаборатории. Рабочие места лаборантов должны быть оснащены не только шкафами, но и столами для титрования, шкафами для хранения реактивов и приборов. Шкаф должен быть интегрирован в этот комплекс так, чтобы не создавать заторов. Нельзя ставить шкаф в проходах или в местах, где часто перемещаются люди, так как это создает турбулентность воздуха, способную нарушить работу вытяжки.

В медицинских лабораториях или лабораториях, работающих с инфекционными материалами, требования к размещению еще жестче. Здесь шкаф часто становится частью изолированной зоны. Важно предусмотреть возможность легкой санитарной обработки пространства вокруг шкафа, так как загрязнение может распространяться по полу или поверхностям. Планировка должна исключать риск случайного задевания дверей шкафа или его коммуникаций при перемещении оборудования на тележках.

Нормы воздухообмена и площади рабочего места

Эффективность работы лаборатории напрямую зависит от того, сколько раз в час воздух в помещении полностью обновляется. Это не просто вопрос свежести, это вопрос выживания. Для стандартной химической лаборатории норма воздухообмена должна составлять не менее 3-кратного обновления объема воздуха в час. Это базовый уровень, который обеспечивает удаление фоновых паров и поддержание чистоты среды.

Однако существуют специфические условия, требующие гораздо более интенсивной вентиляции. Например, при работе с высокосернистыми нефтями или другими крайне агрессивными соединениями, кратность воздухообмена должна составлять 8-10 раз в час. В таких случаях проектирование системы вентиляции должно учитывать пиковые нагрузки, чтобы система справлялась с выбросами даже при максимальной интенсивности работ.

Помимо объемов воздуха, существуют жесткие нормы по площади, выделяемой на одного человека. Это критически важно для предотвращения тесноты, которая ведет к нарушению техники безопасности. Для обычной химической лаборатории площадь на одно рабочее место должна составлять не менее 4,5 м². Если же лаборатория специализируется на работе с инфекционными материалами, эта цифра возрастает до 6 м² на человека. Эти нормы учитывают не только пространство для движения, но и необходимую дистанцию между источниками потенциального загрязнения.

При планировании важно понимать взаимосвязь между площадью помещения и мощностью вытяжки. Увеличение площади лаборатории требует пропорционального увеличения производительности вентиляционных установок. Если вы решите расширить рабочую зону, просто добавив новые столы, не пересчитав воздухообмен, вы сделаете помещение небезопасным. Все расчеты должны производиться комплексно: площадь -> количество рабочих мест -> требуемый объем воздуха -> кратность воздухообмена.

Эргономика столешницы для работы сидя и стоя

Работа в лаборатории часто связана с длительным пребыванием в одной позе, что создает серьезную нагрузку на опорно-двигательный аппарат. Поэтому при выборе мебели крайне важно учитывать эргономические параметры столешниц. Высота рабочей поверхности, это не вопрос комфорта, это вопрос правильного положения спины и рук, что напрямую влияет на точность проводимых анализов и снижает утомляемость.

Существует два основных режима работы: сидя и стоя. Для работы сидя стандартная высота столешницы должна находиться в диапазоне 730-760 мм. Это позволяет лаборанту расположить локти на поверхности под правильным углом, не сутулясь и не поднимая плечи слишком высоко. Если высота будет ниже, это приведет к болям в пояснице, если выше, к перенапряжению шейного отдела.

Для работы стоя, которая часто применяется при проведении крупномасштабных опытов или при использовании тяжелого оборудования, высота рабочей поверхности должна составлять 900-950 мм. Такой уровень позволяет работать с минимальным наклоном корпуса, обеспечивая отличный обзор и доступ к реактивам. При проектировании лаборатории рекомендуется комбинировать различные типы рабочих мест, чтобы персонал мог менять положение тела в течение смены.

При выборе вытяжного шкафа также стоит обратить внимание на высоту его внутренней рабочей зоны. Если шкаф предназначен для работы стоя, его столешница должна соответствовать указанным параметрам. Ошибка в этом вопросе приведет к тому, что лаборант будет либо постоянно наклоняться (что опасно при работе с химикатами), либо работать в неудобной, завышенной позе. Эргономика, это инвестиция в здоровье сотрудников и точность лабораторных исследований.

На какую нагрузку рассчитана лабораторная мебель

Лабораторная мебель подвергается нагрузкам, которые значительно превышают нагрузки в офисной среде. Здесь речь идет не только о весе оборудования, но и о химическом воздействии, а также о возможных динамических нагрузках при проведении манипуляций. При выборе мебели необходимо четко понимать, на какой вес рассчитаны ваши будущие столы и шкафы.

Для стандартной лабораторной мебели, включая столы и вытяжные шкафы, расчетная равномерно распределенная нагрузка должна составлять не менее 200 кг. Это базовый показатель, который гарантирует, что столешница не прогнется под весом тяжелых приборов, центрифуг или емкостей с реактивами. Важно понимать, что эта нагрузка именно "равномерно распределенная". Точечная нагрузка (например, тяжелый прибор на маленьких ножках) может быть выше, но конструкция должна иметь запас прочности.

Помимо весовых характеристик, критически важна устойчивость конструкции. Лабораторная мебель должна быть жестко закреплена или иметь массивный каркас, чтобы исключить вибрации. Вибрация недопустима при работе с высокоточными весами или при проведении микроскопических исследований. При проектировании стоит учитывать, что мебель будет стоять в условиях постоянной влажности или воздействия агрессивных паров, что может со временем ослаблять крепежные элементы, если они выбраны неверно.

При закупке оборудования всегда запрашивайте технические паспорта, где указаны предельные нагрузки. Если поставщик не может предоставить конкретные цифры по нагрузке на столешницу, это повод усомниться в качестве продукции. Помните, что превышение допустимой нагрузки ведет не только к поломке мебели, но и к риску опрокидывания шкафов или столов, что в лабораторных условиях может привести к аварийному разливу химикатов.

От чего зависит итоговая стоимость оборудования

Когда вы начинаете подбирать оснащение, вопрос бюджета становится одним из решающих. Однако цена вытяжного шкафа или лабораторного стола, это не случайная величина. Она складывается из множества технических факторов, каждый из которых влияет на безопасность и долговечность оборудования. Понимание этой структуры поможет вам сделать осознанный выбор, не переплачивая за ненужные опции.

Основные факторы, влияющие на цену:

• Материалы корпуса и столешницы: Использование нержавеющей стали или специализированных химически стойких полимеров стоит значительно дороже, чем обычный металл с порошковым покрытием. Для агрессивных сред выбор дорогого материала является не роскошью, а технической необходимостью.
• Тип системы вытяжки: Шкафы с комбинированным (верхним и нижним) отсосом стоят дороже, чем модели с простым верхним отсосом, из-за сложности конструкции и большего количества элементов управления.
• Сложность интеграции: Наличие встроенных систем освещения, регулируемых заслонок, датчиков скорости потока воздуха и систем автоматического контроля повышает стоимость, но существенно увеличивает безопасность.
• Соответствие стандартам: Продукция, изготовленная строго по ГОСТ 22360-95 и прошедшая все необходимые испытания, всегда дороже "безымянных" аналогов, так как включает в себя затраты на сертификацию и контроль качества.

Для наглядности приведем примерную таблицу сравнения типов оборудования:

При планировании бюджета рекомендуется использовать следующий порядок действий:

1. Определите перечень наиболее опасных веществ, с которыми будет работать лаборатория.
2. Рассчитайте требуемую кратность воздухообмена и тип отсоса на основе этих веществ.
3. Сформируйте список необходимых материалов столешниц, исходя из их химической стойкости.
4. Запросите коммерческие предложения, ориентируясь на оборудование, соответствующее ГОСТ и СП.
5. Сравните не только цену, но и стоимость владения (расход энергии, сложность обслуживания, долговечность материалов).

В конечном итоге, самая дешевая мебель может оказаться самой дорогой в долгосрочной перспективе из-за необходимости ее частой замены или, что гораздо серьезнее, из-за последствий для здоровья сотрудников и штрафов за нарушение норм безопасности. Рациональный подход заключается в выборе оборудования, которое максимально соответствует вашим реальным задачам и установленным государственным стандартам.
