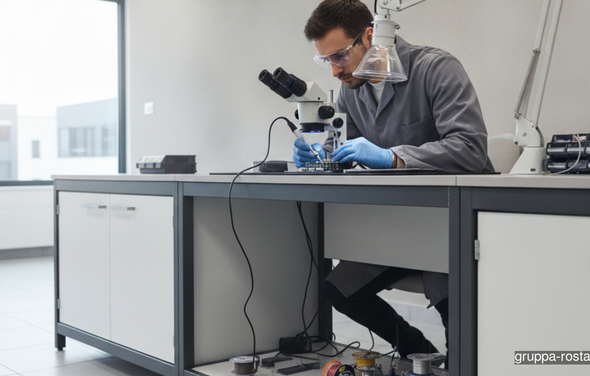

Монтажный стол для пайки: требования и правила выбора

Организация рабочего места для микроэлектроники или электромонтажа, это задача, требующая понимания не только эргономики, но и строгих технических регламентов. Ошибка при выборе оборудования может привести к двум негативным последствиям: быстрой порче дорогостоящих компонентов из-за статического электричества или нарушениям при проверках контролирующих органов. Когда закупается монтажный стол для пайки, важно понимать, что это не просто кусок столешницы на ножках, а специализированное оборудование, которое должно обеспечивать безопасность и точность манипуляций.

Профессиональный подход подразумевает учет специфики работ. Пайка связана с выделением вредных паров флюса, использованием высокотемпературного оборудования и необходимостью фиксации мелких деталей. Если вы оснащаете учебный класс, требования будут отличаться от требований промышленного цеха или лаборатории, работающей с чувствительной электроникой. В этой статье мы разберем все технические нюансы, опираясь на действующие стандарты и практический опыт эксплуатации.

Какие требования предъявляются к столам для пайки

Основное назначение специализированного стола, создание безопасной и стабильной зоны для проведения электромонтажных работ. Согласно санитарным нормам, в мастерских, где проводится пайка, рабочее место должно быть организовано так, чтобы минимизировать воздействие вредных факторов на человека. Это подразумевает не только устойчивость конструкции, но и возможность интеграции систем вытяжки. Хотя конкретные нормы кратности воздухообмена для каждого типа столов в общих источниках могут варьироваться, общая логика ясна: рабочая зона должна быть защищена от скопления паров канифоли и свинца.

Устойчивость является критическим параметром. При работе с микросхемами малейшая вибрация от движения руки или работающего оборудования может привести к соскальзыванию паяльника или повреждению дорожек печатной платы. Поэтому качественная лабораторная мебель для пайки должна иметь жесткий каркас. В промышленных условиях это стальной профиль, в учебных, усиленные ЛДСП или дерево, но во всех случаях конструкция не должна раскачиваться при интенсивном использовании.

Важным аспектом является электростатическая безопасность. Если стол используется для сборки современных цифровых устройств, он должен обладать антистатическими свойствами или иметь возможность установки антистатического покрытия. Обычный деревянный стол не защитит чувствительный компонент от разряда, который может возникнуть при прикосновении оператора. Поэтому при выборе стоит обратить внимание на наличие заземления у основания стола или использование специальных антистатических ковриков, которые являются неотъемлемой частью профессионального места.

Рассмотрим частные случаи применения. В школьных лабораториях акцент делается на износостойкости и простоте уборки, так как оборудование эксплуатируется множеством разных людей. В медицинских лабораториях, где пайка может быть частью ремонта высокоточного оборудования, на первый план выходят требования к дезинфекции поверхностей. В промышленном секторе ключевым становится фактор долговечности и возможности подключения мощного оборудования (например, индукционных нагревателей), что требует повышенной несущей способности столешницы.

Какое металлическое покрытие должно быть у столешницы

Одной из ключевых характеристик, определяющих функциональность, является наличие специального защитного слоя. Согласно СанПиН 2.4.3.1186-03, для электромонтажных мастерских, где проводится пайка, столы должны иметь металлическое покрытие размером не менее 300х300 мм. Это требование обусловлено необходимостью защиты основной поверхности стола от термических повреждений и химического воздействия флюсов. Без такого защитного слоя обычная столешница быстро придет в негодность: остатки припоя и пролитые реагенты оставят неустранимые пятна или прожженные отверстия.

Металлическое покрытие выполняет сразу несколько функций. Во-первых, это теплоотвод. Горячий паяльник или разогретый элемент не прожжет поверхность. Во-вторых, это химическая стойкость. Многие флюсы агрессивны к пластику или дереву. В-третьих, это возможность легкой очистки. Металл не впитывает загрязнения, что критически важно для поддержания чистоты рабочего места.

При выборе материала покрытия стоит обратить внимание на тип металла. Нержавеющая сталь является золотым стандартом для лабораторий. Она не подвержена коррозии и выдерживает агрессивную среду. Если же бюджет ограничен, можно использовать оцинкованную сталь, но она менее долговечна в условиях постоянного контакта с химикатами. Важно, чтобы металлическая пластина была надежно закреплена и не имела острых краев, которые могли бы повредить изоляцию проводов или руки мастера.

Ошибкой часто становится покупка стола с чисто декоративным металлическим напылением. Оно может выглядеть эстетично, но при нагревании быстро отслоится. Настоящее покрытие, это цельный лист металла, который является частью конструкции или жестко интегрирован в столешницу. При выборе всегда уточняйте, является ли металл защитным слоем или просто элементом дизайна.

Как правильно выбрать площадь рабочей поверхности

Выбор площади стола, это всегда поиск компромисса между комфортом мастера и доступным пространством в помещении. Согласно правилам по пайке и лужению, площадь рабочей поверхности должна обеспечивать удобное размещение оборудования, приборов и инструмента с учетом зоны досягаемости работника. Это означает, что вы не должны тянуться через весь стол, чтобы взять мультиметр или сменить катушку припоя, так как это ведет к быстрой утомляемости и потере концентрации.

Не существует единой жесткой нормы площади на одно рабочее место для монтажного стола, но на практике можно ориентироваться на следующие принципы:

• Индивидуальное рабочее место: Минимум 1200х600 мм. Это позволяет разместить паяльную станцию, осциллограф, блок питания и оставить место для самой печатной платы.
• Мастерская с групповыми столами: Столы могут быть длиннее (1500-1800 мм), но важно предусмотреть разделение зон, чтобы работа одного мастера не мешала другому.
• Компактные станции: Для очень малых задач используются узкие столы, но они требуют обязательного наличия вертикальных систем хранения, чтобы освободить горизонтальную плоскость.

При планировании стоит учитывать, что часть площади будет занята оборудованием. Если вы планируете использовать паяльную печь для SMD-компонентов, она потребует значительно больше места, чем обычный паяльник. Рекомендуется заранее составить список оборудования и измерить его габариты. Если стол будет слишком мал, вы превратите рабочее место в склад инструментов, где невозможно сосредоточиться на тонкой работе.

Не забывайте про "мертвые зоны". Это места, куда трудно дотянуться, не перегнувшись через стол. Если стол слишком глубокий (более 800 мм), вся полезная площадь, находящаяся дальше от края, будет простаивать. Оптимальная глубина для комфортной работы, 600-700 мм. Это позволяет держать все необходимые инструменты в зоне досягаемости, не совершая лишних движений корпусом.

Как обеспечить удобное размеещение оборудования и инструмента

Эффективный стол для электромонтажных работ, это не только плоская поверхность, но и продуманная система хранения. Главная проблема монтажника, это мелкие детали: резисторы, конденсаторы, микросхемы, которые легко потерять. Поэтому организация пространства должна включать в себя использование вертикальных органайзеров, лотков и специальных держателей.

Для профессионального использования рекомендуется использовать следующие элементы:

1. Подставки под паяльники: Должны быть устойчивыми и не перегреваться. Лучше, если они интегрированы в поверхность стола или имеют массивное основание.
3. Держатели для плат (мачты): Позволяют зафиксировать печатную плату под нужным углом, что критично при пайке с обеих сторон.
4. Стеллажи для измерительной техники: Осциллографы и анализаторы спектра лучше располагать на специальных полках над основным столом, чтобы они не занимали рабочую зону.
5. Магнитные планки: Отлично подходят для хранения мелкого инструмента (отверток, пинцетов), позволяя мгновенно взять нужный предмет.

Важно разделять зоны. Зона "грязной" работы (пайка, лужение) должна быть отделена от зоны "чистой" работы (сборка готового изделия, упаковка). Если на одном столе одновременно находятся паяльник и чувствительный цифровой осциллограф, риск повреждения последнего возрастает. Разделение зон можно реализовать с помощью перегородок или просто за счет грамотного зонирования поверхности.

Одной из частых ошибок является перегрузка столешницы. Если на ней лежит слишком много инструментов, вы неизбежно начнете их сдвигать, создавая хаос. Принцип "все на своих местах" в электромонтаже, это не просто лозунг, а залог безопасности. Инструмент должен находиться в зоне, где он не мешает движению рук при работе с паяльником.

Какие приспособления необходимы для закрепления элементов

Процесс пайки требует неподвижности объекта. Если деталь смещается в момент подачи припоя, контакт может получиться "холодным" или ненадежным. Для этих целей используются специализированные приспособления. Одним из важнейших является зажим (третья рука), который может быть как настольным, так и интегрированным в конструкцию стола. Он позволяет удерживать провода или платы, освобождая руки для работы с паяльником.

Для более сложных задач, когда требуется работа с крупными узлами или многослойными платами, применяются специализированные стапели или монтажные приспособления. Они обеспечивают жесткую фиксацию и позволяют манипулировать деталью под разными углами. Это критично при работе с компонентами, требующими нанесения припоя с тыльной стороны платы.

Также стоит упомянуть о необходимости использования антистатических зажимов. Обычные канцелярские прищепки могут вызвать статический разряд или повредить покрытие платы. Профессиональный монтажный стол для пайки должен предполагать наличие штатных мест для установки таких зажимов или возможность их легкого закрепления на бортах стола.

Не стоит забывать и о мелких, но важных деталях: магнитных ковриках (для сбора мелких винтиков) и специальных лотках для хранения отбракованных или неиспользованных компонентов. Правильный подбор приспособлений для закрепления, это инвестиция в процент выхода годных изделий. Чем стабильнее закреплен элемент, тем выше качество паяного соединения.

Как организовать рабочее место по правилам СанПиН

Соблюдение санитарных норм, это не только формальность для прохождения проверок, но и вопрос здоровья персонала. В электромонтажных мастерских основными рисками являются термическое воздействие и вдыхание паров флюса. СанПиН 2.4.3.1186-03 требует, чтобы рабочее место было организовано с учетом специфики процесса. Это подразумевает наличие эффективной местной вытяжной системы (зонтов или вытяжных трубок), расположенной непосредственно в зоне пайки.

Второй важный аспект, освещение. Работа с микросхемами требует высокой точности, поэтому освещение должно быть комбинированным. Общий свет в помещении должен быть достаточным, но для пайки необходимо использовать локальный источник света (настольную лампу) с регулируемой яркостью и температурой свечения. Рекомендуется использовать лампы с высоким индексом цветопередачи, чтобы мастер мог четко видеть цвет припоя и состояние паяльной пасты.

Третий фактор, эргономика положения тела. Хотя строгих норм по высоте стола именно для пайки в общих документах нет, общая практика диктует: высота стола должна обеспечивать работу с прямой спиной, а положение рук, комфортное для мелкой моторики. Если рабочий проводит за столом много часов, важно предусмотреть возможность регулировки высоты или использовать эргономичные кресла с поддержкой спины.

Подведем итог по организации места по правилам:

1. Обеспечьте эффективную местную вытяжку для удаления паров.
2. Организуйте многоуровневое освещение (общее + локальное).
3. Используйте поверхности, устойчивые к нагреву и химии (металлическое покрытие).
4. Разместите инструменты в зонах легкой досягаемости.

Чем отличаются монтажные столы от лабораторных

Многие путают эти понятия, но между ними есть существенная разница в назначении и конструктивных особенностях. Лабораторная мебель для пайки может быть универсальной, предназначенной для проведения химических, физических или биологических исследований, где пайка является лишь вспомогательным процессом. Лабораторные столы часто проектируются с учетом требований ГОСТ 18325-80 или ГОСТ 28948-91 (хотя они больше относятся к работе с радиоактивными веществами, их принципы чистоты и стойкости применимы и в других лабораториях). Основной упор в лабораторной мебели делается на химическую инертность и легкость санитарной обработки.

Монтажный стол для пайки (или стол для электромонтажных работ) более специализирован. Его главная задача, обеспечить электробезопасность и устойчивость к термическим нагрузкам. В монтажных столах акцент смещен с химической стойкости на антистатические свойства и возможность размещения тяжелого измерительного оборудования. Если лабораторный стол может иметь гладкую химически стойкую столешницу, то монтажный обязательно должен иметь зону с металлическим покрытием или специальным антистатическим слоем.

Сравним их основные характеристики в таблице:

Таким образом, выбор зависит от вашей конечной цели. Если ваша задача, проводить исследования и анализы, вам нужна качественная лабораторная мебель. Если же ваша деятельность связана с производством или ремонтом электронных компонентов, ваш выбор, специализированный монтажный стол. Попытка заменить одно другим может привести к неэффективности рабочего процесса или нарушению требований безопасности.
