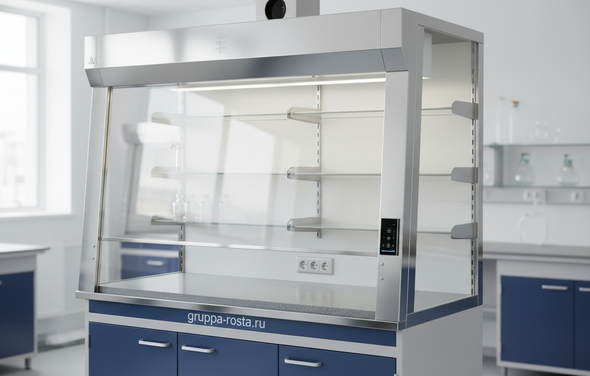

Когда нужен вытяжной шкаф в лаборатории
Открываете бутылку с концентрированной кислотой — воздух «режет» нос, коллеги смотрят косо, датчик VOC скачет. Это та самая ситуация, когда работа «на столе у окна» не сработает: нужен локальный отсос с гарантированным удержанием паров и аэрозолей.
Если по-простому, вытяжной шкаф берут под летучие и пахучие реагенты, HCl/HNO3/H2SO4, органические растворители, нагрев с выделением паров, кислотное травление, работа с формалином, йодом, меркаптанами. Для порошков — лучше бокс с HEPA, но многие операции с пылью низкой дисперсности тоже возможны в шкафу при правильной скорости потока и защите рабочего.
Есть и «узкие» случаи. Для перхлоратов и смесей, способных детонировать, используют специальный перхлоратный шкаф с системой промывки канала. Для радиоизотопов — варианты с нержавеющей сталью AISI 316, свинцовым экраном и особой утилизацией воздуха. В реальности проект начинают не с каталога, а с перечня операций и паспортов безопасности веществ.
Важно понимать компромисс: вытяжка уводит воздух из помещения, а значит, без продуманной приточки вы получите сквозняки и сорванные режимы кондиционирования. И да, «включили бытовой вентилятор и готово» — так не работает: требуются подтверждённые скорости на проёмe, стабильные потоки и защита персонала.
Требования и нормативы монтажа (ГОСТ, СанПиН)
Инженер по охране труда заходит в лабораторию и первым делом смотрит не на фасад шкафа, а на саш (окно), индикатор притока и шум. Часто это видно сразу: струя «гуляет», створка без ограничителя, а шум выше 60 дБА — придётся переделывать.
Базовые рамки задают ГОСТ Р ЕН 14175 (серия стандартов для лабораторных вытяжных шкафов, испытания и безопасность) и действующие СанПиН по воздухообмену и условиям труда, а также СП 60.13330 «Отопление, вентиляция и кондиционирование». Формулировка «требования к вытяжным шкафам ГОСТ» в документах означает конкретику: подтверждённая удерживающая способность по дымовому тесту, стабильная средняя скорость на проёме и эргономика эксплуатации.
- Скорость притягиваемого воздуха через рабочий проём: ориентир 0,4–0,6 м/с при стандартной высоте открытия створки (обычно 400–500 мм). Перепады и «мертвые зоны» — недопустимы.
- Поперечные сквозняки в зоне проёма — не более 0,3 м/с; расстояние от дверей/проходов — 1 м и более. Шкаф не ставят напротив приточных решёток.
- Шум в рабочей зоне — как правило до 55 дБА. Освещённость рабочей поверхности — 500 лк и выше, лампы вне потока загрязнений.
- Электробезопасность: отдельная линия, УЗО, заземление. Для растворителей — взрывозащищённый вентилятор/электрооборудование по классу зоны.
- Дымовой тест и сертификационные испытания в соответствии с ГОСТ Р ЕН 14175; протоколы пусконаладки — часть исполнительной документации.
Вытяжной шкаф для лаборатории монтаж согласуют с проектом вентиляции: диаметр патрубка, расчёт расхода (обычно 400–900 м³/ч на один пост), материал воздуховода (ПП, ПВХ, нерж.), обратный клапан, короткий и прямой трассами без «колен» 90°. Важный момент: обеспечьте приток — без него скорость на проёме просядет, даже если вентилятор «по паспорту тянет».
Как выбрать тип и модель вытяжного шкафа
Задача проста: вы делаете 3–4 типовые операции, но требования к материалам и воздуху разные. Хочется один универсальный шкаф — а по факту лучше взять модель под доминирующий риск и не пытаться «лечить всё» одной вытяжкой.
Типы по отводу воздуха:
Канальные (ducted) — подключение к внешней системе, максимальная химстойкость и производительность, но зависят от приточной вентиляции и энергозатрат.
Рециркуляционные (ductless) — без канала, с сорбционно-каталитическими фильтрами (уголь, спец. картриджи). Мобильны, экономят воздух, но требуют грамотного подбора фильтра и регламента замены.
- По назначению: общих химикатов, кислотостойкие (PP/ПВХ, керамика), для перхлоратов (мойка канала), для растворителей (Ex-вентилятор, искробезопасность), для радиоизотопов (AISI 316, экранирование).
- По управлению потоком: постоянный расход (CAV) — дешевле и проще; переменный расход (VAV) — тише, экономит воздух, стабилизирует скорость при изменении проёма.
- По размеру: ширина 900/1200/1500/1800/2100 мм. Выбирают под оснастку и габариты посуды; минимум 150–200 мм «мертвого поля» по краям.
- Опции: газ/вода/вакуум, моечная ванночка из PP, моющийся поддон, фронтальное стекло с удерживающей системой, индикатор скорости, блокировка открытия при аварии, розетки в химстойком исполнении.
Если в планах частые работы с HF или концентрированными окислителями — корпус из полипропилена и столешница из керамики/полипропилена. Для органики и термических процессов подойдёт стальной шкаф с эпоксидным покрытием и столешницей из фенолформальдегидной смолы. В реальности выбор модели закрывается после анализа перечня реагентов (MSDS), требуемой скорости, наличия канала и бюджета.

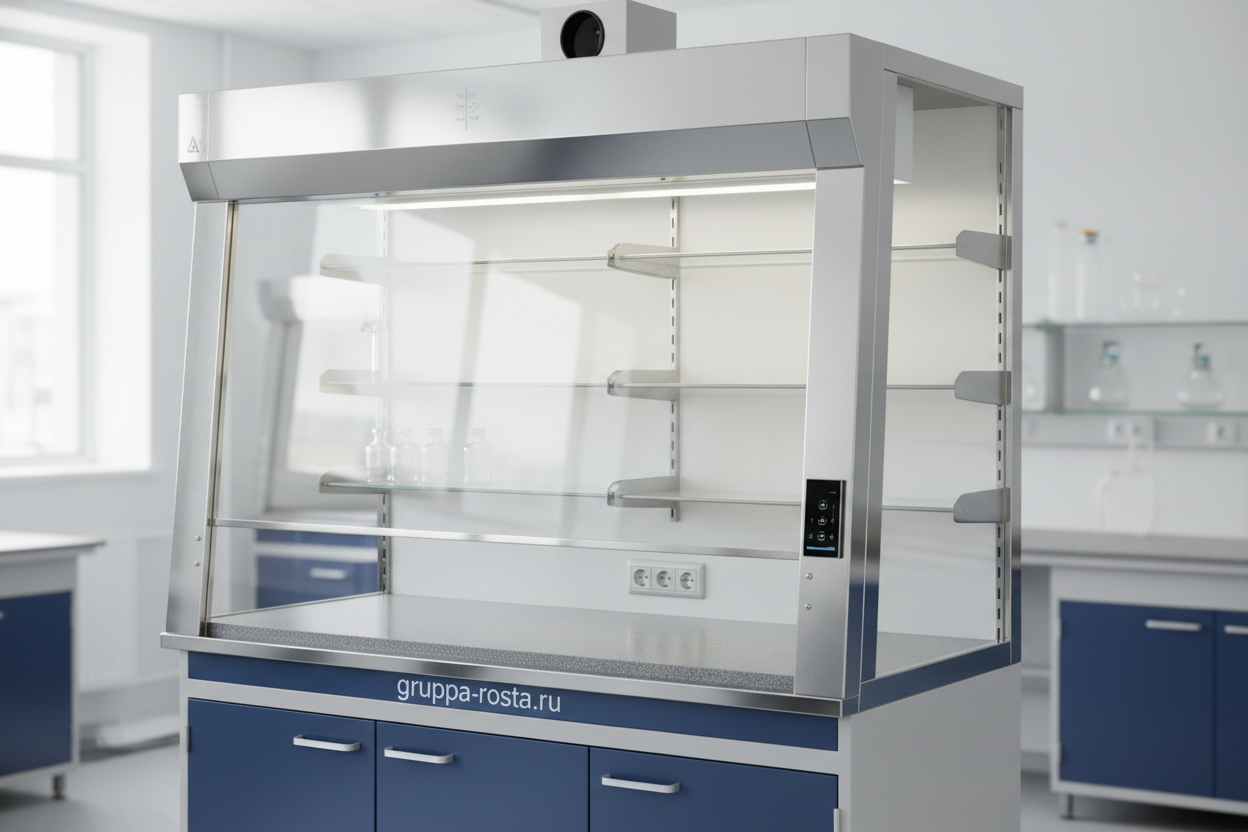

Материалы, конструкции и сравнительная таблица
Лаборатория живёт годами, а шкаф ежедневно видит кислоту, щёлочь, спирты и тепло. От материала корпуса и столешницы зависит не только ресурс, но и стоимость владения: с плохой химстойкостью вы просто меняете узлы каждые полгода.
Конструктивно: каркас — сталь с порошковым покрытием или полностью полипропилен; столешница — фенольная смола, керамика, HPL, нержавеющая сталь AISI 304/316. Стекло — закалённое 6–8 мм или триплекс, направляющие с противовесом; патрубок 160–315 мм, лучше сверху по центру. Если по-простому: кислоты любят PP и керамику, органика нормально переносится фенолкой, «море растворителей» — берите нержавейку и искробезопасный вентилятор.
| Тип шкафа | Корпус | Столешница | Химстойкость | Темп. режим | Для чего | Плюсы | Минусы |
|---|---|---|---|---|---|---|---|
| Универсальный канальный | Сталь + эпоксипорошок | Фенольная смола | Кислоты/щёлочи/органика — средне/высоко | до ~180–200°C локально | Рутинная химия, растворители | Баланс цены и ресурса, жёсткость | Не любит HF и сильных окислителей |
| Кислотостойкий | Полипропилен (PP) | Керамика или PP | Кислоты/HF — высоко | до ~100–120°C (PP) | Минералки, вытяжка паров кислот | Максимальная химстойкость | Дороже, ограничения по температуре |
| Растворительный (Ex) | Сталь, искробезопасное исполнение | Нерж. AISI 304/316 | Органика — высоко | до ~200°C | Органические растворители, ЛВЖ | Безопасность при ЛВЖ, ресурс | Требует Ex-вентилятора и арматуры |
| Рециркуляционный | Сталь/PP | Фенолка/HPL | Зависит от фильтра | до ~100–150°C | Где нет канала, аналитика | Быстрый запуск, мобильность | Расход на фильтры, не для «тяжёлой» химии |
Часто это видно сразу по списку реагентов: много HF — керамика и PP, лакокрасочные — нерж. и Ex, общая химия — фенолка и сталь. Не экономьте на стекле и механике саша: ровный ход и фиксация створки — это и безопасность, и стабильная аэродинамика.
Пошаговая инструкция монтажа и подключения
Привезли шкаф, распаковали, а он не проходит в дверной проём — классика. Избежать просто: заранее проверьте габариты, вес, путь доставки и наличие лифта; подготовьте место с ровным полом и приточной решёткой.
- Проверка помещения: уровень пола (перепад не более 5 мм на ширину шкафа), свободное расстояние от дверей/окон/проходов — 1–1,5 м, высота до потолка позволяет завести канал и создать ревизию.
- Доставка и распаковка: перемещайте на тележке, подложки под углы. Осмотрите стекло и покрытие, проверьте комплектацию (саш, свет, арматура, патрубки, документация).
- Размещение и нивелирование: выставьте по уровню опоры/рамы; зазоры к стенам 50–100 мм для обслуживания. Закрепите анкерами при требовании производителя.
- Сборка узлов: установите столешницу, сифоны/ванночку, подключите водяную/газовую/вакуумную арматуру (если есть), проложите химстойкие шланги.
- Подключение электричества: отдельная линия 220/230 В с УЗО, заземление, автоматы по паспорту. Проверьте свет, розетки, индикатор скорости/сигнализацию.
- Монтаж воздуховода: химстойкий ПП/ПВХ/нерж., минимизируйте повороты; диаметр патрубка — как у шкафа (часто 200–250 мм). Установите обратный клапан и гибкую вставку к вентилятору.
- Вентилятор: на крыше/техэтажe или в шахте, с виброизоляцией и герметичными соединениями. Для ЛВЖ — взрывозащищённый.
- Приток: обеспечьте расчетный приточный воздух (через систему ОВиК или подпор). Балансируйте, чтобы помещение оставалось в лёгком подпоре/подразрежении по проекту.
- Пусконаладка: измерьте скорость на проёме (0,4–0,6 м/с), равномерность поля, шум, освещённость. Проведите дымовой тест, настройте ограничители высоты саша.
- Герметизация и маркировка: пройдите стыки химстойким герметиком, нанесите стрелки потока и стикеры безопасности, разместите инструкции.
- Документация: акт скрытых работ по воздуховодам, паспорта, схемы, протоколы замеров. Обучите персонал работе и базовому чек-листу перед запуском.
Соблюдение этих шагов — это и есть качественный монтаж вытяжного шкафа: без рывков потока, лишнего шума и сюрпризов на вводе в эксплуатацию.
Ошибки, сервис и коммерческие аспекты монтажа
Поспешили, поставили шкаф у входной двери — поток гуляет, датчик пищит, химики недовольны. В реальности основные проблемы рождаются не в самом шкафу, а в воздухе вокруг: недостаточный приток, длинный «душащий» канал, дешёвый бытовой вентилятор вместо химстойкого.
Типичные ошибки:
— «Красивый» ремонт без учета трассы: два поворота по 90°, недобор расхода на 30–40%.
— Шкаф рядом с окном/кондиционером: поперечные потоки срывают удержание.
— Неверный материал: HPL под кислоты, сталь под HF — быстрое разрушение.
— Нет сервисного доступа: лампа, вентилятор, клапан — «через верх соседа».
— Отсутствует пусконаладка и протокол: формально шкаф есть, по факту — риска полно.
Сервис и регламент:
— Ежедневно: визуальный осмотр, проверка индикатора скорости, высоты саша.
— Ежеквартально: замер скоростей, дымовой тест, подтяжка крепежа, проверка герметичности.
— Ежегодно: полные испытания по ГОСТ Р ЕН 14175, калибровка датчиков, ревизия вентилятора.
— Рециркуляция: контроль ресурса фильтров по наработке/газам, журнал замены.
Деньги и документы:
— Бюджет: универсальные канальные — ориентировочно от 150–350 тыс. ₽; кислотостойкие/Ex/большие — 300–700 тыс. ₽ и выше. Важно считать TCO: энергия вентиляции, фильтры, сервис.
— Сроки: поставка 2–6 недель, монтаж 1–2 дня, пусконаладка 1 день.
— Коммерческий пакет: паспорт, сертификаты соответствия, протоколы испытаний, исполнительная документация по вытяжной шкаф для лаборатории монтаж.
— Закупка: если нужно купить вытяжной шкаф лабораторный, требуйте расчёт аэродинамики, подбор материалов по MSDS и гарантию не менее 12–24 месяцев с выездным сервисом.
Финальный важный момент: «требования к вытяжным шкафам ГОСТ» — это не формальность ради галочки в тендере. Это чёткие параметры безопасности, по которым вас завтра будет проверять охрана труда и Роспотребнадзор. Соблюдёте их на этапе проектирования и монтажа — и шкаф отработает годы без сюрпризов.
