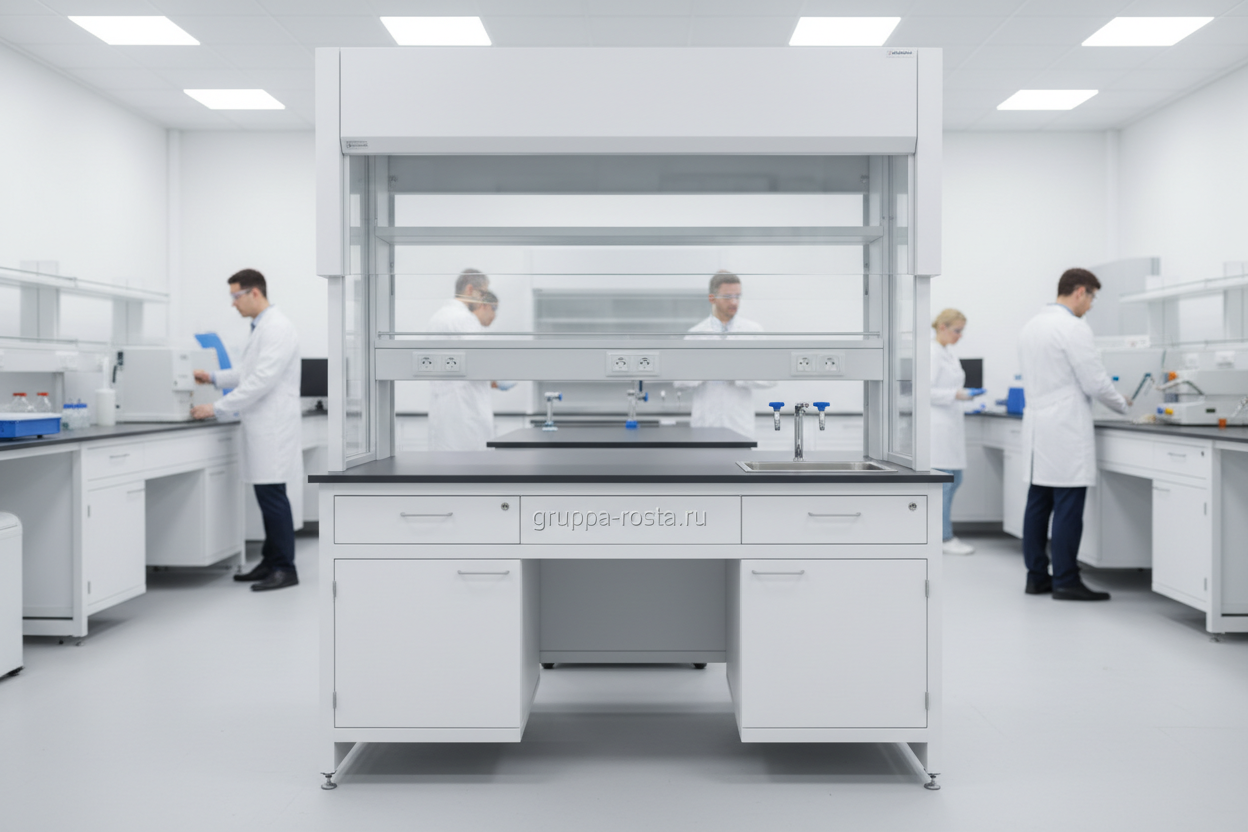

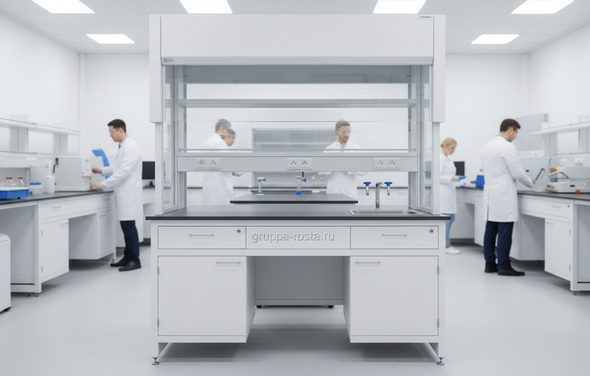

Почему выбирать лабораторный стол HPL с вытяжкой
Утро, аналитик ставит серию кислотных проб. Запаха нет, рабочая поверхность чистая — вытяжка держит поток, а HPL не белеет и не вздувается.
HPL (high-pressure laminate) — тот случай, когда «пластик» можно смело ставить под кислоту и растворители. Компакт-плита 10–16 мм с химстойкой поверхностью выдерживает HCl, H2SO4, HNO3, ацетон, толуол, щёлочи; не боится влаги и частых протирок спиртами. Столешница не крошится и не «напитывается» реагентами, сколы редки — материал вязкий. По прочности каркаса стол берут с запасом: нормальная нагрузка 200–300 кг на пролёт, чтобы приборы и локальная вытяжка стояли без вибраций. Уход простой: протёр — и в работу.
Когда стол совмещён с вытяжкой, решается главное — безопасность и стабильное качество воздуха на рабочем месте. Проектируют скорость входящего потока 0,5 м/с (при открытии окна ~300–400 мм), забирают 500–1100 м³/ч в зависимости от ширины модуля и задач. В реальности это значит меньше утечек, меньше брака и спокойнее аттестацию. А ещё — тише и экономичнее, чем импровизированные «зонтики» над обычными тумбами.
Если по-простому: лабораторный стол с вытяжкой HPL — это рабочее место, которое защищает людей, держит химию и служит годами без сюрпризов.
Технические характеристики столов HPL с вытяжкой
Сценарий знаком: чувствительная весовая, рядом — вытяжная надстройка, по центру — компакт-HPL. От стола требуется точность, от вытяжки — тяга без сквозняка.
База — столешница из компакт-HPL 10–16 мм (химстойкий grade), кромка монолитная; допустима HPL-панель на влагостойком основании (MDF/HDF) с запаянной кромкой, но для «агрессивной химии» лучше монолит. Каркас — сталь с порошковым покрытием 60–80 мкм или нержавеющая AISI 304/316 в «мокрых» зонах. Нормальная несущая способность: 200–300 кг на секцию 1200–1500 мм, прогиб не более L/300. Теплостойкость рабочей поверхности: до 160 °C кратковременно (без открытого пламени); абразивостойкость — класс высоких нагрузок (EN 438). Вытяжной модуль: фронтальная скорость 0,5 м/с ±20%, ровность потока по сечению, подсветка 500 лк, шум 55–65 дБ(А) при номинале.
- Габариты: ширина 900/1200/1500/1800 мм; глубина 600–800 мм; высота стола 900 ±20 мм.
- Воздухообмен: 500–1100 м³/ч на модуль 1200–1500 мм; регулировка заслонкой или VAV.
- Материалы «мокрой зоны»: раковина/лоток — полипропилен (PP) или политетрафторэтилен (PTFE), арматура — PP/PVDF.
- Электрика: розетки IP44/IP54, УЗО, отдельный контур заземления, DIN-рейка в сервис-канале.
- Оснащение: фронт-окно безопасное (триплекс/закалённое), ограничитель подъёма, датчик потока/сигнализация.
- Вытяжка: канальная (с внешним вентилятором, кислотостойкие воздуховоды) или рециркуляционная с угольными/спецфильтрами.
Химическая стойкость поверхности подтверждают протоколами по EN 438 (или эквивалентным), где проверяют реакцию на 23 стандартных реагента. Часто это видно сразу: хорошая плита не даёт матовых пятен даже от 37% HCl, а следы от ацетона уходят без тени.
Важно смотреть не только на «плиту», но и на узлы: герметичность стыков, уплотнение вводов, ровность воздушной струи по ширине окна, класс вентканалов (PP/PVDF/нерж. 316L), устойчивость к коррозии крепежа. Мелочь? Нет, на этих местах оборудование «стареет» быстрее всего.
Требования и ГОСТ к лабораторным столам с вытяжкой
Приходит охрана труда — проверяют тягу, заземление, маркировку, журнал ТО. И именно здесь всплывают ошибки проектирования.
Единого «волшебного» ГОСТа на «стол с вытяжкой» нет; производители работают по ТУ и набору норм. В реальности ориентируются на безопасность труда и вентиляцию: требования к воздуху рабочей зоны, устойчивость материалов, электробезопасность, эргономику и маркировку. Для самих вытяжных шкафов отраслевым ориентиром служит EN 14175 (методика испытаний и скорость приточного фронта); по воздуху — отечественные санитарные правила и своды по вентиляции. На мебель распространяется общий ГОСТ по прочности и устойчивости.
- Воздух и вентиляция: скорость на проёме 0,5 м/с, стабильность потока, недопущение подсоса из «грязных» зон; проектная кратность — по СП 60.13330 (вентиляция), соблюдение СанПиН для ПДК.
- Безопасность труда: требования ГОСТ 12.1.005 к воздуху рабочей зоны; проверка шума и освещённости рабочего места (нормы освещения по СП).
- Мебель и прочность: опоры устойчивы, стол не опрокидывается при нагрузке на край; поверхность химстойкая с подтверждёнными протоколами (EN 438 или эквивалент), кромки герметичны.
- Электрика: ПУЭ: заземление, УЗО, IP розеток, раздельные контуры для приборов; маркировка по ГОСТ Р 12.4.026 (знаки безопасности).
- Документы при сдаче: паспорт/ТУ, протокол замера скорости на проёме, акты скрытых работ по вентиляции, инструкция по эксплуатации, журнал ТО.
Чтобы соблюсти требования ГОСТ к лабораторному столу и вытяжке, просите у поставщика реальные протоколы испытаний и схемы воздуховодов с расчётами. Бумаги без измерений — тревожный признак.
Как выбрать: критерии, материалы и поставщик
Задача из жизни: нужно «вчера», но процессы разные — кислоты, органика, щёлочи, ещё и весовая рядом. Ошибаться нельзя.
Сначала ответьте на «что и где будет стоять». Перечень реагентов и их концентрации, размер приборов, тепловыделение, требуемые розетки/газы/вода, доступ для обслуживания. Затем определите тип вытяжки: канальная (надёжнее при агрессивной химии) или рециркуляционная (когда нельзя тянуть шахту). По материалам: для универсальной химии — компакт-HPL; для сильных кислот/щёлочей в «мокрой зоне» — PP/PTFE фартуки и раковины; для коррозионной атмосферы — каркас из нержавейки. Важный момент: вентиляция проектируется вместе со столом — иначе скорость на проёме «гуляет» и паспортная защита превращается в теорию.
- Опишите процессы (реагенты, объёмы, частота) и зафиксируйте требования к безопасности.
- Выберите схему вытяжки: канальная (PP/PVDF/316L воздуховоды) или рециркуляция (тип фильтров, ресурс, сигнализация).
- Определите размеры: 1200/1500/1800 мм, глубина 700–800 мм; проверьте проходы и дверные проёмы.
- Матариалы: столешница компакт-HPL 10–16 мм (химстойкий grade), «мокрые» элементы — PP/PTFE; каркас — порошковая сталь или нерж. 304/316.
- Оснащение: освещение ≥500 лк, розетки IP44+, газо/водоарматура, датчик потока, ограничитель подъёма окна, УЗО, заземление.
- Поставщик: производство «в металле», протоколы химстойкости, сервис, гарантия 2–5 лет, примеры монтажей, шеф-монтаж.
Если «лабораторная мебель HPL купить» — проверьте, кто делает воздуховоды и пусконаладку: один подрядчик отвечает за всё или будет «конструктор из коробок». Часто это видно сразу по смете: внятные позиции по вентилятору, клапанам, шумоглушителям и измерениям — плюс к доверию.
Финальный чек по критериям помогает быстро выбрать лабораторный стол HPL без «забытых мелочей»: протокол скорости на проёме, химстойкость поверхности, грузоподъёмность, удобство сервиса, гарантия и сроки поставки.
Сравнение материалов: HPL, нержавейка, эпоксидка
Два одинаковых стола ведут себя по‑разному: на одном капля HNO3 оставляет след, на другом — нет. Материал решает и бюджет, и ресурс.
HPL — универсальный «рабочий» вариант: химстойкий, тёплый на ощупь, умеренный по цене. Нержавеющая сталь AISI 304/316 — незаменима при постоянной влаге и микробиологии, хорошо переносит тепло, но боится хлорсодержащих сред (304) и легко царапается. Эпоксидная столешница — чемпион по стойкости к концентрированным кислотам и теплу, тяжёлая и дороже; в реальности её берут под агрессивные мокрые процессы и термоудары. Если по-простому: 80% задач закрывает HPL, остальное — «нишевые» кейсы под нержавейку или эпоксидку.
| Критерий | HPL (компакт) | Нерж. сталь (AISI 304/316) | Эпоксидная столешница |
|---|---|---|---|
| Хим. стойкость | Кислоты/щёлочи/растворители — высокая, большинство реагентов без следа | Кислоты средние, 316 — лучше к хлоридам; органика — отлично | Очень высокая, выдерживает концентраты и длительный контакт |
| Тепло | До ~160 °C кратковременно | До 200–300 °C, без открытого пламени | До 200–300 °C, термоудары переносит лучше |
| Механика | Ударопрочен, царапины малозаметны | Прочный, но легко царапается, видны потёртости | Тяжёлый, твёрдый, устойчив к сколам |
| Гигиена/уход | Просто протирать, швы герметичны | Швы сварные, легко мыть, но видно царапины | Минимальный уход, стойкий к дезсредствам |
| Цена | Средняя | Средняя/высокая (316 дороже) | Высокая |
| Где уместен | Аналитика, общая химия, образование | Мокрые зоны, микробиология, фарма | Агрессивные кислоты, термонагрузки |
Важный момент: комбинированные решения часто лучшая стратегия — HPL как база, а «мокрую» нишу или врезку выполнить из PP/PTFE или эпоксидки.
Цена, монтаж, сроки и типичные ошибки при покупке
Запрос из тендера звучит просто: «стол лабораторный с вытяжкой цена и срок». А в деталях прячется половина бюджета.
Ориентиры по стоимости в типовых конфигурациях: стол 1200–1500 мм с компакт-HPL и настольной вытяжной надстройкой — от 180 000 до 320 000 ₽ в зависимости от воздуховодов, освещения, арматуры. Напольный модуль с фронт-окном и базой-тумбой — 280 000–600 000 ₽; рециркуляция может быть дешевле на старте, но дороже по эксплуатации из‑за фильтров. Проектирование/ПНР — 5–12% сметы; доставка и монтаж — ещё 5–10%. Сроки: производство 3–6 недель, монтаж 1–2 дня, пусконаладка и замеры 1 день; при сложной вентиляции добавьте 3–7 дней на трассы и ввод. В реальности график спасает предварительный замер и проверка дверных проёмов — крупные модули иногда просто «не проходят».
- Типичные ошибки: выбрать «кухонный» HPL вместо химстойкого compact-grade;
- не просчитать воздух: скорость на окне < 0,5 м/с при открытом проёме и длинных трассах;
- сэкономить на воздуховодах: сталь ржавеет от кислот — нужен PP/PVDF или 316L и кислотостойкий вентилятор;
- забыть про УЗО, заземление и IP розеток; не учесть сервисный доступ к приборам;
- взять рециркуляцию без подбора фильтров под свои реагенты и без индикации ресурса;
- не запросить протоколы испытаний и измерения скорости при сдаче.
Чтобы быстро выбрать лабораторный стол HPL и не переплатить, фиксируйте процессы, требуйте расчёты по воздуху и протоколы химстойкости, а итоговую цену — только в комплектации «под ключ».
