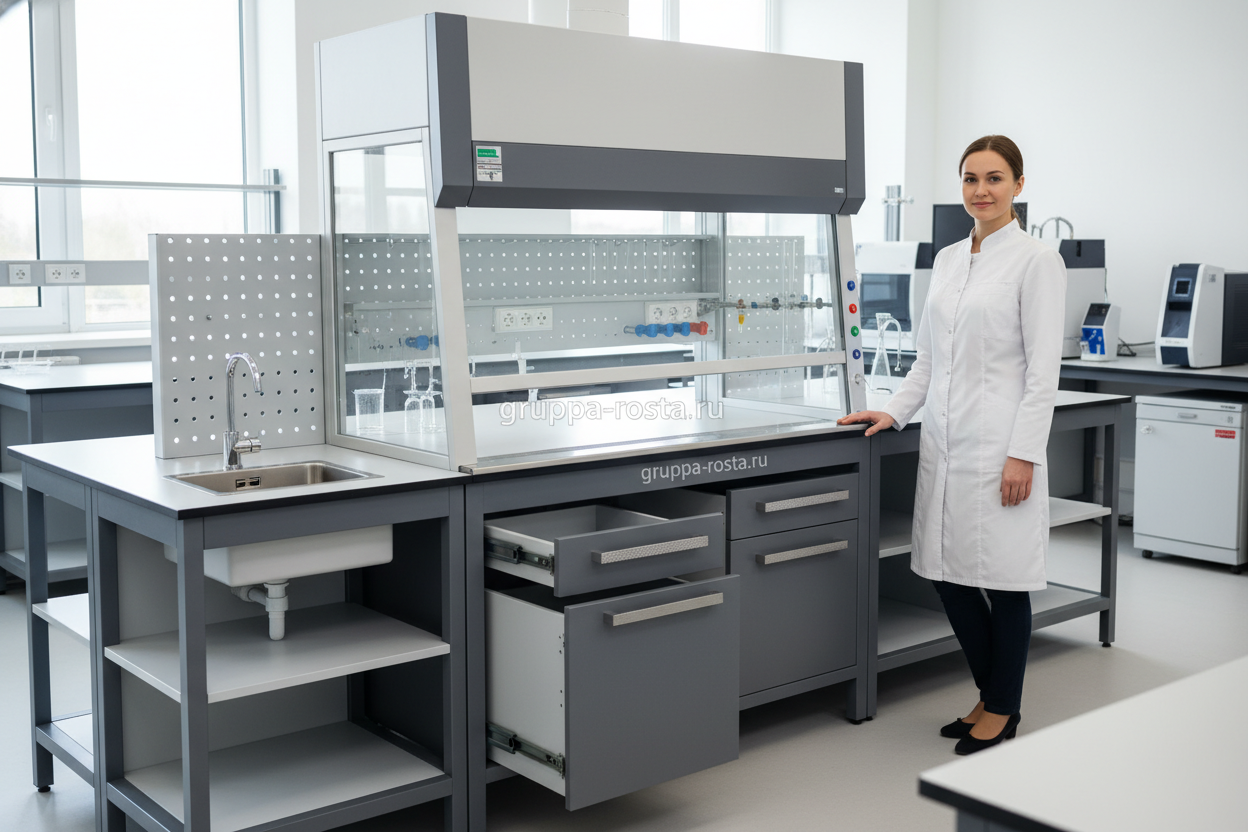

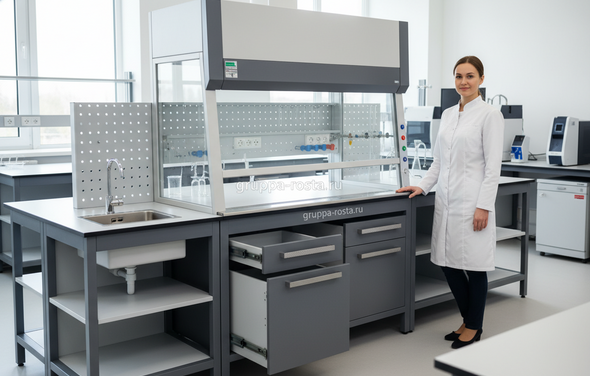

Почему лабораторный стол с вытяжкой важен в ВУЗе
Пара на химфаке в самом разгаре: у группы пять параллельных проб, кто‑то подогревает раствор, кто‑то титрует. Преподаватель переводит студентов к одному узлу — к месту, где все потенциально опасные операции идут под тягой. Именно здесь лабораторный стол с вытяжкой берет на себя главный риск: уводит пары, аэрозоли и запахи до того, как они попадут в аудиторию.
Если по-простому: вытяжка — не «опция», а базовая безопасность.
В реальности учебные работы часто делают «на потоке», и нагрузка на один стол с вытяжкой для ВУЗа получается выше, чем в R&D-лаборатории. Поэтому важны не только паспортная скорость воздуха и подсветка, а реальная стойкость материалов к кислотам/щелочам, запас по производительности вентилятора и грамотная организация фронтального проема. Так снижается риск вдыхания ЛВЖ и коррозионно-активных веществ, уменьшается фон запахов, а у преподавателя появляется контроль: достаточно опустить экран — и процесс безопасен даже для первокурсника.
Требования и стандарты для столов с вытяжками
Начинается все не с каталога, а со списка норм. Для вузовских лабораторий применяют требования к вытяжным шкафам и рабочим поверхностям: аэродинамические испытания, электробезопасность, освещенность, микроклимат. Часто это видно сразу по паспорту изделия: есть ссылки на стандарты — производитель работает по правилам.
Ключевые ориентиры (проверяем в ТУ и протоколах испытаний):
- Скорость приточного воздуха в проеме: 0,4–0,6 м/с при штатной высоте створки (обычно 400–500 мм). Для работ с ЛВЖ — ближе к 0,6 м/с.
- Равномерность потока и отсутствие выбросов при имитации прохода оператора (сквозняк, движение руки не должны «выплевывать» пары из проема).
- Освещенность рабочей зоны — не ниже 500 лк; уровень шума — до 55 дБА у оператора.
- Электрика: розетки с IP44, автомат + УЗО 30 мА, маркировка цепей; химически стойкая арматура воды/газа снаружи зоны прямого контакта.
- Материалы, устойчивые к кислотам/щёлочам и растворителям; рабочие поверхности с подтвержденной химстойкостью (протоколы к перечню реагентов).
По нормативам ориентируйтесь на: ГОСТ EN 14175 (части по методам аэродинамических испытаний и измерению скорости приточного воздуха), ГОСТ EN 13150 для рабочих поверхностей, а также ГОСТ Р 52749-2007 «Мебель лабораторная. Общие технические условия». Плюс действующие требования по вентиляции и охране труда (СП по вентиляции, электробезопасность по ПУЭ). В спецификации и паспорте полезно видеть прямые формулировки соответствия — это честный маркер «ГОСТ лабораторная мебель», а не размытые обещания.
Важный момент: если планируются концентрированные кислоты (HNO₃, HCl), перокислители или HF — уточняйте совместимость материалов и сценарии испытаний именно под эти реагенты; иногда потребуется полипропиленовая камера, промывка воздуха или отдельная линия вытяжки.
Как выбрать стол с вытяжкой: материалы, конструкция
Картина с поставки: два визуально одинаковых модуля, но один проживет 10 лет, второй «цветет» через семестр. Разница — в деталях рамы, покрытий и фурнитуры. В учебной аудитории это проявится быстро.
Конструкция и воздух важнее дизайна. Ищите стальную раму 1,5–2,0 мм с порошковым покрытием 60–80 мкм, алюминиевый профиль в зонах крепления стекла, противовесную систему створки с тросами/ленточными ремнями и механическим стопором. Внутри камеры — рассекатели (baffles) для равномерной тяги, нижний подпор воздуха, патрубок 200–250 мм. Для «тихой» работы — плавный регулятор или VAV, чтобы не гонять максимум зря. Освещение — светодиодное, вне потока, под защитным стеклом.
Материалы столешниц и камер выбираем по химии процесса. Если по-простому: универсальной «пули непробиваемой» поверхности не существует — подбирайте под задачи.
| Материал | Где уместен | Плюсы | Ограничения |
|---|---|---|---|
| Эпоксидная смола (epoxy) | Общая химия, органика, соляная/уксусная/азотная кислоты | Высокая химстойкость, тепловая выносливость, невпитывающий | Тяжелый, дороже HPL; HF требует осторожности |
| HPL chem-resistant (типа EN 438) | Учебные работы, биология, буферные растворы | Хорошая цена/качество, ремонтопригоден | Ограничения по концентрированным кислотам и высоким температурам |
| Керамика/керамогранит | Минеральные кислоты, горячее стекло, абразив | Отличная хим- и термостойкость, не стареет | Хрупкость к удару, цена, масса |
| AISI 316 (нерж. сталь) | Морская/хлорная среда, микробиология | Гигиена, прочность, легко убирать | Чувствительна к хлоридам в зазорах, видны царапины |
| Полипропилен (PP) для камеры | HF, агрессивные пары, травление | Высокая стойкость к кислотам, антикоррозионность | Ограничение по температуре, нужна жесткая поддержка |
Из полезных деталей: вытяжная тумба с вентилируемым шкафом для кислот/щелочей (разнесенные секции), каплеуловитель, раковина из PP с переливом, подвод воды/газа/вакуума через сервисную стойку, розетки снаружи воздушного потока. Стандартные габариты — ширина 1200/1500/1800 мм, глубина 750–900 мм; высота рабочей кромки 900 мм для стоя и 750 мм для задач сидя.
Эргономика, безопасность и эксплуатация в учебной лаборатории
Обычная пара: в кабинете 12 человек, преподаватель тасует группы между весами и вытяжкой. Если стол «не дружит» с пользователем — створка заедает, розетки неудобно сбоку, освещенности не хватает — занятия буксуют, а риски растут.
Эргономика тут о простых вещах: отметка безопасной высоты створки по цветной шкале, лёгкий ход и фиксация, глубина рабочей зоны не менее 500–600 мм, подсветка без мерцания. Розетки — на лицевой панели вне потока, подписанные. Кран воды/газа — с удобной ручкой, которую не нужно тянуться через реактивы. В реальности именно такие мелочи делают лабораторию «учебной», а не «боевой».
Базовые правила эксплуатации для студентов и лаборантов:
- Держите створку как можно ниже; работайте на 10–15 см за кромкой проема.
- Минимум предметов внутри: пустые колбы и бумага — за пределами камеры.
- Греть — только на подставке/плитке, без открытого пламени при ЛВЖ.
- Проверяйте индикацию тяги; при аварийной сигнализации — остановка работ.
- Еженедельная протирка нейтрализующим раствором, ежемесячный осмотр уплотнений.
Сервисный график разумен такой: раз в полгода — проверка скорости приточного воздуха и балансировка; ежегодно — диагностика электрики и арматуры, замена ламп/фильтров (если рециркуляционная схема), ревизия тросов противовеса. Журнал осмотров храните у преподавателя — это дисциплинирует и упрощает приемку.
Цена, модульность и логистика: коммерческий взгляд
Закупка почти всегда упирается в бюджет и сроки. Заказчик хочет быстро, недорого и «чтобы жило долго». Баланс достигается модульностью: берём базовую вытяжную секцию и наращиваем комплектацию под дисциплины.
Наводка по ценам на 1,2–1,8 м ширину (ориентирам достаточно для техзадания):
- Учебный базовый модуль (HPL, без газа, с водой и электрикой, внешняя вентиляция): ~180–300 тыс. ₽.
- Средний класс (эпоксидная столешница, сервисная стойка, кран воды/газа, индикатор тяги): ~300–600 тыс. ₽.
- Продвинутый (PP-камера под агрессивные кислоты, керамика, VAV, вентилируемые шкафы реагентов): ~600 тыс.–1,2 млн ₽.
Что сильно влияет на цену: материал столешницы/камеры, автоматика (индикатор/контроллер тяги, VAV), сервисная арматура (вода/газ/вакуум), тип подключения (канальная или рециркуляционная с абсорбционными/HEPA-фильтрами), тумбы и их вентиляция. Ниже — удобная шпаргалка для сметы и ТЗ, когда нужно купить лабораторный стол с вытяжкой без лишних допов.
| Опция | Что даёт | Влияние на цену |
|---|---|---|
| Эпоксидная столешница | Устойчивость к большинству реагентов, ресурс | Среднее/высокое |
| Индикатор/автоматика тяги | Контроль безопасности, экономия воздуха | Среднее |
| PP-камера / антикор | Работа с HF и агрессивными кислотами | Высокое |
| Сервисная стойка (вода/газ/вакуум) | Универсальность аудиторий | Среднее |
| Вентилируемые тумбы под реагенты | Безопасное хранение в зоне рабочего места | Среднее/высокое |
Логистика и ввод в эксплуатацию: производство 3–6 недель, доставка в ящике/на палетах; проемы 900 мм и повороты — заранее в чек-лист. Монтаж 2–5 часов на модуль при готовом вентканале; подключение к вентиляции — патрубок 200–250 мм, расчетный расход 400–1200 м³/ч на шкаф. Электропитание 220 В, отдельная линия с УЗО 30 мА. Гарантия 1–3 года; постгарантийно держите в запасе ремкомплект тросов/роликов и уплотнения створки.
Чтобы стол с вытяжкой для ВУЗа служил дольше, закладывайте модульность: сменные тумбы, возможность дооснастить сервисной стойкой, заменить столешницу без разборки рамы. И последнее: в ТЗ фиксируйте ссылки на применимые ГОСТы и граничные параметры (скорость в проеме, освещенность, шум, материалы) — так проще сопоставлять предложения разных поставщиков и выбирать по сути, а не по красивому описанию.
