Особенности лабораторного стола с вытяжкой для медицины
Медсестра готовит пробирки с формалином, рядом — центрифуга и штативы. Вытяжка тянет шлейфы паров от лица — рабочее место тихо и безопасно.

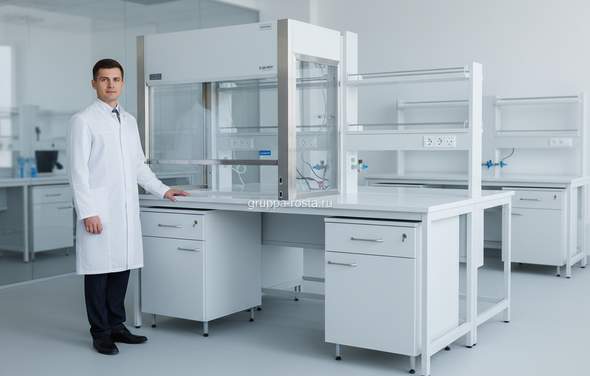

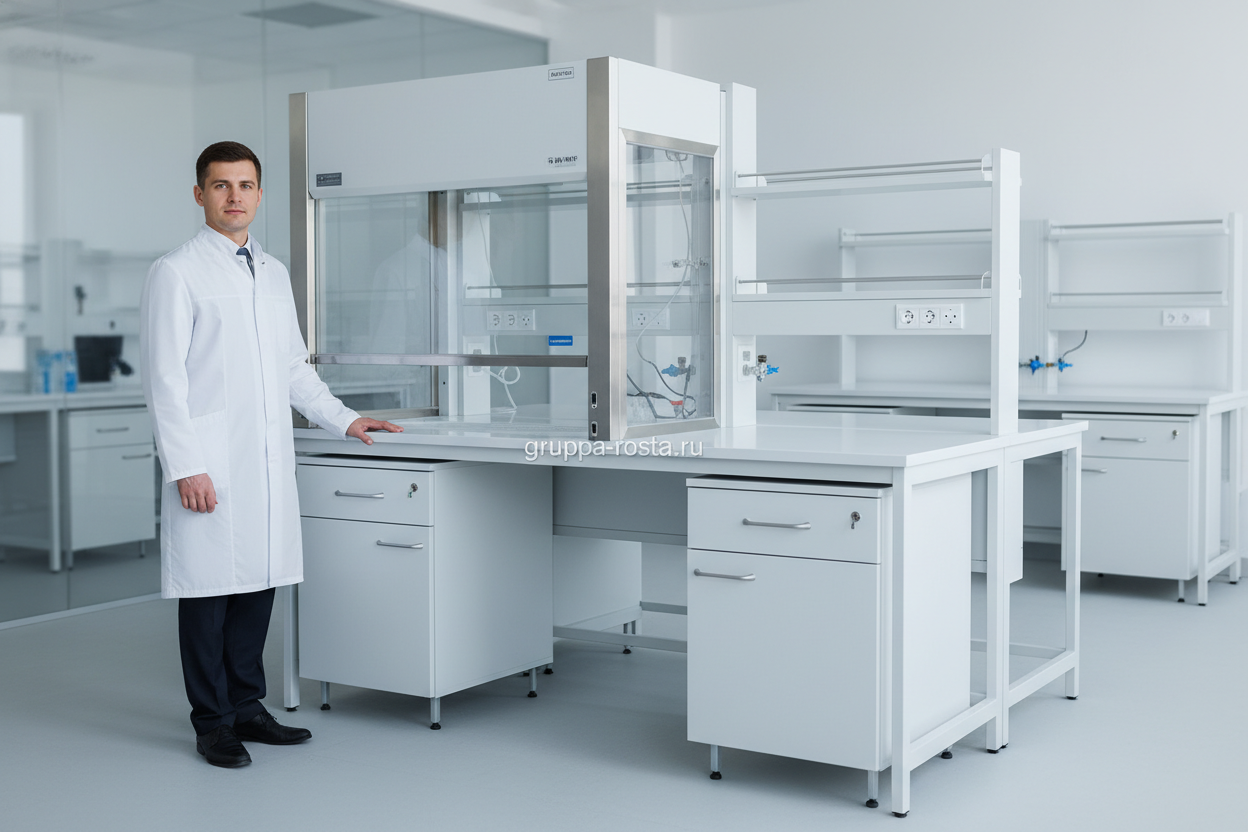

Лабораторный стол с вытяжкой — это рабочая поверхность со встроенным локальным отсосом, экранированием (фронтальным или боковым), сервисными подводами и освещением. Медицинские версии дополнительно учитывают биориски: гладкие моющиеся поверхности, радиусы, отсутствие щелей, устойчивость к дезсредствам на основе четвертичных аммониевых соединений, перекиси и спиртов. Воздух забирается через фронтальный проем или столешницу и уходит в вытяжную систему либо через фильтры. В реальности именно качество аэродинамики (равномерность потока и фронтальная скорость) делает место безопасным — а не просто «наличие купола».
Если по-простому, это компромисс между классическим вытяжным шкафом и обычным столом: удобно работать сидя, легко ставить приборы, а пары не идут в дыхательную зону. Оценивайте шум (обычно 48–60 дБА), освещенность рабочей зоны (не менее 500 лк) и удобство доступа к розеткам и кран-бюреткам. Для медицины важна совместимость с дезинфекцией: стойкость к 70% изопропанолу, гипохлориту, 3% перекиси и УФ-облучению.
Ключевой показатель безопасности — рабочая скорость воздуха через проем 0,4–0,6 м/с и отсутствие «мертвых зон», что проверяется дымовыми тестами.
- Фронтальный экран из закаленного стекла с фиксацией высоты и противоразбрызгивателями.
- Столешница химстойкая: эпоксидная, фенольная, нержавеющая сталь AISI 304/316 или керамика.
- Врезная мойка из полипропилена/керамики, бортики 10–20 мм для локализации проливов.
- Заземление, защита розеток IP44, сервис-рейка (вода, вакуум, газы) с цветной маркировкой.
Как выбрать лабораторный стол с вытяжкой
Закупщик держит два КП: цены похожи, в спецификациях — непонятные «м³/ч» и «ПВХ/ПВДФ». Что из этого реально повлияет на безопасность и срок службы?
Начните с процессов и реагентов: какие пары нужно улавливать (кислоты, кетоны, аммиак, формалин), сколько операторов одновременно, есть ли тепловая нагрузка и приборы. Выберите тип удаления воздуха: канальный (в общую вытяжку, надежнее для химии) или рециркуляционный (через уголь/HEPA, подходит для органики при правильном сорбенте, но не для едких паров). Уточните требуемый воздухообмен: для стола шириной 1200–1500 мм типично 600–900 м³/ч при скорости 0,5 м/с. Проверьте материалы вентиляционного тракта: для кислот — PP/PVDF, для универсальных задач возможна оцинковка с антикоррозийным покрытием. И, важный момент, посмотрите эргономику: высота 900 мм для стоя, 750–780 мм для сидя, глубина 700–800 мм, доступность сервисов в пределах вытянутой руки.
- Система экранов: вертикальная/горизонтальная шторка, фиксация и аварийный стоп.
- Фильтры (для рециркуляции): активированный уголь (органика), пропитанные кассеты для формальдегида/аммиака/кислот; замена по датчику/часам.
- Вентилятор: коррозионная стойкость, производительность при 300–600 Па, шум <60 дБА.
- Электрика: УЗО, отдельные линии на приборы, достаточный запас розеток (x2 от текущей потребности).
Совместимость с инженеркой здания — камень преткновения. Согласуйте статическое давление, сечение воздуховода и точки подключения, иначе паспортных 0,5 м/с вы не увидите даже на максимуме.
Требования, нормативы и ГОСТ для медицинских столов
При приемке лаборатории санитарный врач первым делом спрашивает протоколы: скорость через проем, шум, освещенность. Документов нет — объект не вводят.
Базовые документы, на которые стоит опираться: ГОСТ Р EN 14175 (части 1–3) — шкафы/рабочие места с вытяжкой: термины, эксплуатационные испытания, требования к безопасности и аэродинамике; ГОСТ Р 55557‑2013 «Мебель медицинская. Общие технические условия» — материалы, стойкость, безопасность; ГОСТ 9.403‑80 — методы испытаний лакокрасочных покрытий на стойкость к жидкостям; ГОСТ IEC 61010‑1‑2014 — безопасность электрооборудования для лабораторий; СП 60.13330 (актуальная редакция) — вентиляция и кондиционирование; санитарные правила для медорганизаций (актуальная редакция) — пункты по моющимся поверхностям, режимам дезинфекции. По сути, это и есть «ГОСТ лабораторная мебель требования» в действии: не абстрактные лозунги, а конкретные пороги испытаний и протоколы приемки.
Что проверяют при вводе: фронтальная скорость 0,4–0,6 м/с и равномерность потока (дымовые тесты), герметичность каналов, уровень шума <65 дБА на рабочем месте, освещенность ≥500 лк, заземление и сопротивление контура, маркировку арматуры (вода/вакуум/газы), радиусы кромок без острых углов, нагрузочную способность столешницы не ниже 150 кг равномерно распределенной нагрузки.
Запросите у поставщика: сертификаты/декларации соответствия, паспорт изделия, инструкции по эксплуатации и дезинфекции, протоколы заводских испытаний по EN 14175, чертежи с нагрузками и точками подключения. В реальности у многих есть только общий паспорт; настаивайте на протоколах аэродинамических тестов — это ваша страховка.
Важно: любые локальные вытяжки для стерильных зон согласовываются с проектом вентиляции, иначе рискуете нарушить классы чистоты и перепады давлений.
Сравнение материалов и покрытий: стойкость к химии
Кислота пролилась на край, оператор вытер через минуту — следов нет. То же с ацетоном на дешевой ЛДСП — набухание и пятно. Материал решает.
Эпоксидная монолитная столешница — золотой стандарт: выдерживает концентрированные кислоты и щелочи, 180–200 °C кратковременно, стойкая к УФ и ударам. Фенольная (композит, HPL-ядро) хорошо держит органику и большинство реагентов, но боится длительного контакта с сильными окислителями; термостойкость обычно до 160 °C. Нержавеющая сталь AISI 304 — универсальна, AISI 316 предпочтительна при хлоридах и кислотах; швы должны быть проварены и зачищены. Керамика/керамогранит — максимальная химстойкость и термостойкость, но хрупкость к ударам. Полипропилен — отличный выбор для кислотных моек и локальных вставок, но мягкий, царапается. Закаленное стекло с химстойким покрытием удобно убирать, хорошо переносит большинство дезсредств. Испытания разумно сверять с ГОСТ 9.403‑80: 24‑часовое воздействие 10% H2SO4, 20% NaOH, ацетон, толуол, формалин и др. — с визуальной оценкой повреждений.
| Материал | Кислоты/щелочи | Растворители | Макс. t° | Износ/удар | Где применять | Ориентир цены, ₽/п.м. |
|---|---|---|---|---|---|---|
| Эпоксидная монолитная | Высокая (в т.ч. концентр.) | Высокая | 180–200 °C | Высокий | Химия, микробиология, кислотные посты | 45 000–70 000 |
| Фенольная (HPL core) | Средне/высокая | Высокая | 140–160 °C | Средний | Аналитика, общелабы | 30 000–55 000 |
| Нерж. сталь AISI 304/316 | Средняя/высокая (316 лучше при Cl⁻) | Высокая | 200+ °C | Высокий | Мокрые зоны, ПЦР-посты, моечные | 35 000–65 000 |
| Керамика/керамогранит | Очень высокая | Очень высокая | 250+ °C | Хрупкость к ударам | Кислотные, горячие процессы | 50 000–80 000 |
| Полипропилен (PP) | Высокая (кислоты) | Средняя (органика) | 90–100 °C | Низкий (царапины) | Мойки, вставки, локальные посты | 28 000–45 000 |
| Закаленное стекло | Средняя | Средне/высокая | 120–150 °C | Средний | Чистые зоны, визуальный контроль | 25 000–40 000 |
Важный момент: не забывайте про кромки и вводы — именно там чаще всего начинается коррозия и разбухание. Герметики и клеи тоже должны быть химстойкими, а мойки — из PP или керамики, с переливом и сифоном, устойчивым к реагентам.
Модульность, масштабирование и монтаж лабораторий
Лаборатория растет: завтра добавите ПЦР и еще один анализатор. Переставлять стену никто не хочет — поможет модульная мебель.
Оптимально собирать рабочее место из унифицированных модулей 600/900 мм: тумбы на роликах, металлические рамы, навесные/подвесные сервис-рейки. Вытяжной стол может быть пристенным или островным; коммуникации заводят через сервис-колонну/мост с запасом по кабель-каналам и трубам. Подключение к вентиляции — через гибкий патрубок и дроссель-клапан для балансировки, с учетом виброразвязки и доступа к обслуживанию. Для газов используйте цветовую маркировку и быстроразъемные соединения с клапанами, для воды — арматура с антикоррозийным покрытием. В реальности именно «доступ на сервис» определяет, будете ли вы чинить стол за 30 минут или останавливать цех на день.
- Резерв по воздуху: +20–30% к расчетному расходу на будущее расширение.
- Статическое давление сети 400–800 Па — запросите у проектировщика.
- Воздуховоды: PP/PVDF для агрессивных сред, оцинкованная сталь — только при нейтральных парах.
- Выравнивание по уровню, анкеровка, зазоры для уборки 100–150 мм от стен.
- Герметизация проходок и защита кромок от капиллярного подсоса моющих растворов.
Сроки: поставка модулей 2–6 недель, монтаж одного вытяжного поста 1–2 дня с пуско‑наладкой. Приемка включает дымовые тесты, замер скоростей, проверку герметичности соединений и электробезопасности. Если по-простому — проектируйте сразу «скелет» из сервис‑мостов и рам, а столы переставляйте под задачи.
Итог: модульность экономит до 20–30% бюджета на перестройках и сокращает простой оборудования.
Цена, срок службы и типичные ошибки при покупке
Два КП: 180 тыс. и 310 тыс. руб. Оба — «вытяжной стол». Почему такой разброс и где не промахнуться?
Цена складывается из материалов, аэродинамики, комплектации и монтажных работ. Ниже — ориентиры по рынку для России, чтобы оценить смету и задать правильные вопросы поставщику. Учтите, что к базовой цене добавятся вентиляция здания, доставка, подъем, пусконаладка и обучение персонала. Часто это видно сразу: дешевые варианты экономят на столешнице и вентиляционном тракте, а это прямой путь к пятнам, запахам и шуму.
| Статья | Диапазон, ₽ с НДС | Комментарий |
|---|---|---|
| База (рама, экраны, свет, розетки) | 80 000–150 000 | Толщина металла, качество стекла, фурнитура |
| Столешница (химстойкая) | 30 000–120 000 | Эпоксидная/фенольная/нерж./керамика |
| Вентилятор и автоматика | 25 000–70 000 | Производительность, шум, материалы |
| Воздуховоды и клапаны | 15 000–40 000 | PP/PVDF дороже, но стойче |
| Сервисы (вода/вакуум/газы) | 20 000–60 000 | Арматура, цветная маркировка, счетчики |
| Фильтры (для рециркуляции) | 15 000–50 000 | Тип сорбента под пары |
| Монтаж и пусконаладка | 5–12% от суммы | Включая измерения скоростей и акты |
Срок службы: фенольная/HPL — 7–10 лет, эпоксид и нержавеющая сталь — 10–15 лет, керамика — до 15+ при аккуратной эксплуатации. Ежегодное обслуживание: проверка скоростей, герметичности, замена фильтров (если есть), подтяжка фурнитуры и осмотр кромок. Эксплуатационные затраты: электроэнергия вентилятора 0,2–0,5 кВт, расход дезсредств, фильтры 10–30 тыс./год при рециркуляции.
- Типичные ошибки: выбирать рециркуляцию там, где нужны канал и утилизация — уголь не держит сильные кислоты/аммиак.
- Недооценка химнагрузки: HPL «универсал» быстро пятнится от окислителей и формалина.
- Игнор заземления и УЗО — риск для персонала и приборов.
- Неправильный расчет воздуховода: маленькое сечение, падение скорости ниже 0,4 м/с, запахи.
- Шум >65 дБА — операторы устают, падает продуктивность.
- Отсутствие протоколов EN 14175 и «дымового теста» при вводе.
- Нет бортиков/лотка — одна протечка, и тумбы разбухли.
- Слабая эргономика: низкий проем, бьетесь коленями о тумбы, розеток вдвое меньше нужного.
Как подойти к покупке: составьте лист процессов и реагентов, требуемые скорости и габариты, запросите у поставщиков аэродинамический расчет и протоколы испытаний. Так «лабораторный стол с вытяжкой купить» получится без сюрпризов, а запрос «вытяжной стол для лаборатории цена» превратится в прозрачную смету. Для комплексных проектов логично заказывать всю лабораторную мебель для медицины у одного производителя — проще с совместимостью и гарантиями.
