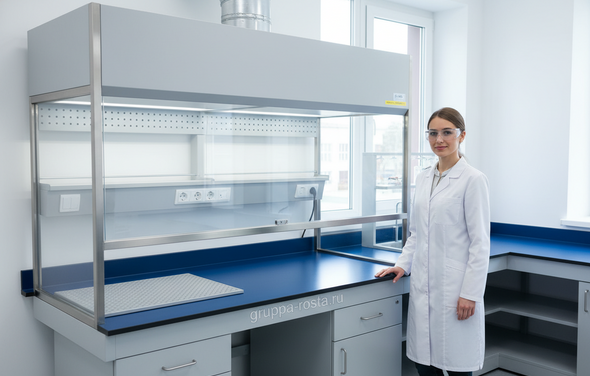

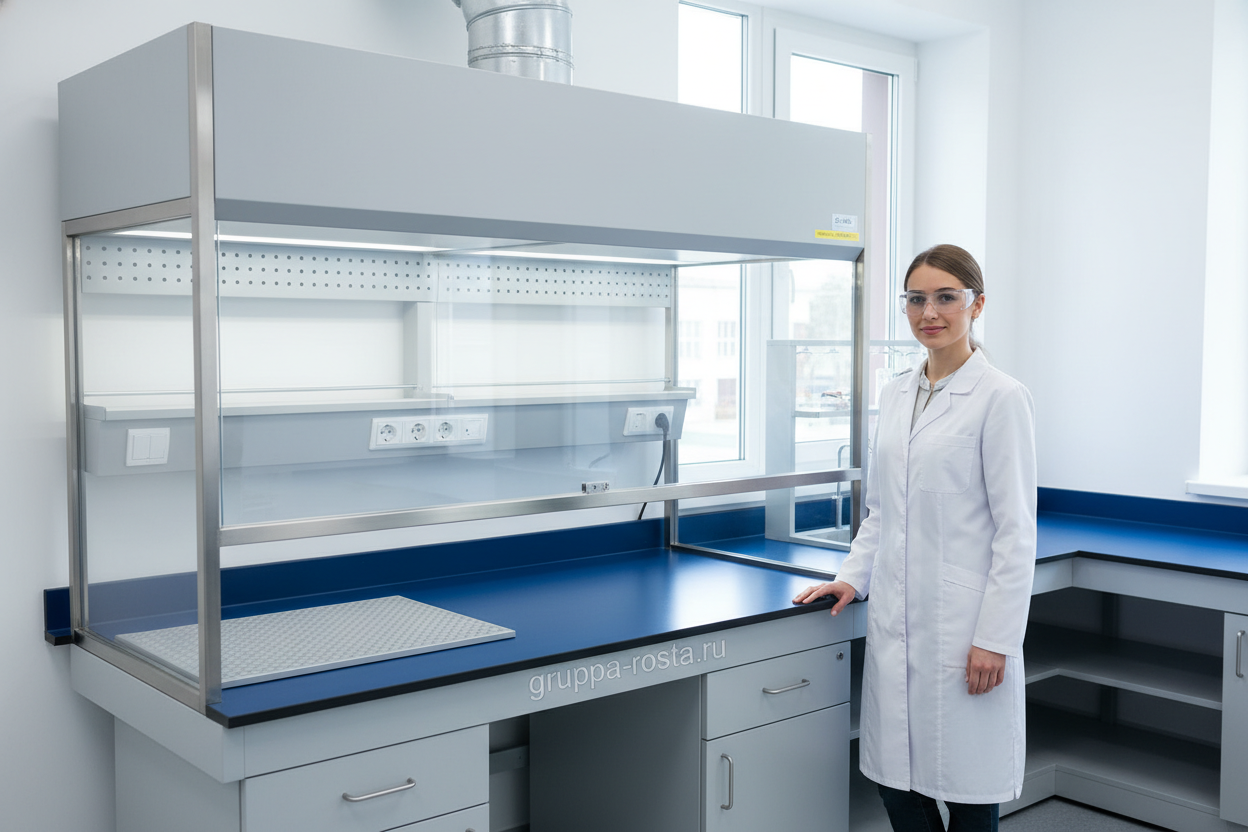

Лабораторный стол с вытяжкой: особенности для лаборатории контроля качества

Как выбрать лабораторный стол с вытяжкой

Обычная картина: проба на растворителях, запах пополз по комнате, лаборант открыл окно и отодвинулся подальше от стола. В реальности так работать нельзя — нужен локальный отсос. Лабораторный стол с вытяжкой выбирают не по цвету кромки и не «как у соседей», а под конкретные процессы, реагенты и требуемую скорость улавливания паров.

Если по-простому, начните с задач: какие вещества, в каких объёмах и при какой температуре вы используете. Для кислот — одно, для органики — другое, для пылящих материалов — третье. От этого зависят тип вытяжки (канальная или рециркуляционная с фильтрами), материал столешницы, допустимая нагрузка, а также расчёт производительности: целевая скорость на фронтальном проёме 0,4–0,6 м/с (по EN 14175), обычно это 400–900 м³/ч на пост в зависимости от ширины и открытия створки. Проверьте, чтобы стол позволял подвести коммуникации: электричество IP44, воду, газ, вакуум — и чтобы всё это было доступно без «самодельных» хвостов из шлангов.

Размеры и эргономика. Ширина рабочей зоны 1200–1800 мм закрывает 80% задач, глубина — 750–800 мм, высота столешницы 900 мм для стоя или 750–780 мм для работы сидя, лучше — регулируемая опора. Важный момент: под коленями должен оставаться проём не менее 600 мм по ширине, иначе посадить человека к прибору будет неудобно. Шумо­вые показатели — до 55 дБА на рабочем месте; выше — люди начнут «съезжать» к соседним столам. Освещённость — не ниже 500 лк на плоскости стола, без бликов на стекле створки.

Финальный фильтр выбора — сервис и документы. Запросите паспорта, протоколы замеров скорости на створке, схему монтажа воздуховодов и рекомендации по замене фильтров. Если вам предстоит купить лабораторный стол с вытяжкой под аудит, сразу требуйте чек-лист соответствия нормам и готовность подрядчика выйти на пусконаладку.

Технические характеристики и сравнение материалов

Первое, что чаще всего выдает хороший стол — столешница. Часто это видно сразу: следы от кислот, царапины от штативов, потёки вокруг мойки. Под разные среды — разные материалы, и экономия «на глазок» тут быстро превращается в расходы.

Ключевые параметры узла «стол + вытяжка»: скорость воздуха через рабочий проём 0,4–0,6 м/с; равномерность потока без срывов; статическая нагрузка на столешницу 200–300 кг; устойчивая к химии поверхность; бортик-ловушка и поддон для проливов, выдерживающий не менее 2–5 л; электробезопасность (заземление; розетки IP44+), подсветка рабочей зоны 500–750 лк, уровень шума до 55 дБА. Для канальных систем — диаметр отвода 160–250 мм, расчётный расход 400–1200 м³/ч на пост.

Важный момент: толщина и конструкция. Для HPL берите от 16–20 мм с влагостойким сердечником; для epoxy и керамики — 25–38 мм с усиленной рамой. Мойки — того же материала, что и столешница, иначе место стыка станет «зоной риска». По вытяжной части: створка с противовесом, смотровое стекло из триплекса/закалки, датчик скорости/сигнализация, шибер с плавной регулировкой, возможен байпас для стабильного потока на малых открытиях.

• Канальная вытяжка: максимум безопасности, зависимость от вентиляции здания, требуется компенсационный приток.
• Рециркуляционная (с сорбционными/HEPA-фильтрами): мобильность, ниже капзатраты, но нужен строгий регламент подбора/замены фильтров.

Требования, нормы и стандарты (ГОСТ, EN)

Проверка приходит без предупреждения: инспектор открывает створку, достаёт анемометр и спрашивает протоколы. Если скорость на проёме ниже нормы или нет заземления — разговор быстро становится неприятным. Поэтому требования к лабораторному столу ГОСТ и европейским EN закладывают ещё на этапе ТЗ.

Ключевые ориентиры EN: EN 14175 (шкафы вытяжные: термины, испытания, безопасность, эксплуатация), целевая скорость удержания 0,4–0,6 м/с; контроль турбулентности и выбросов при тестах с трассером; вибрации и освещённость. Для мебели — EN 13150 (столы лабораторные: размеры и безопасность) и EN 14727 (шкафы и надстройки). Эти документы удобны как «скелет» спецификации — в реальности они помогают разговаривать с поставщиком на одном языке.

Российская база: санитарные требования к воздуху рабочей зоны (например, предельно допустимые концентрации и общие гигиенические требования), строительные правила по вентиляции и кондиционированию (СП по ОВК), требования по электробезопасности и заземлению. Для вытяжек — наличие паспорта, инструкции, отметок о вводе в эксплуатацию и регламенте поверок скорости. Для мебели — устойчивость, прочность соединений, химстойкость поверхностей по методикам испытаний и отсутствие острых кромок.

Что фиксируем в ТЗ и протоколах приемки:

• Измеренная скорость на рабочем проёме при разных положениях створки (не ниже 0,4 м/с, равномерность ±20%).
• Уровень шума на рабочем месте ≤55 дБА; освещённость 500–750 лк.
• Материал столешницы и мойки с подтверждённой химстойкостью (протоколы по перечню реагентов).
• Электробезопасность: класс защиты, IP розеток, целостность заземления (протокол измерения).
• Документация: паспорт, руководство, схема вентиляции, результаты пусконаладки.

Формулировка, которая экономит недели переписки: «соответствие EN 14175 и EN 13150; испытания при вводе; локальные требования по ОВК и электробезопасности; наличие русскоязычных паспортов и инструкций». Этого достаточно, чтобы подрядчик понимал: никакой «на коленке» не пройдёт.

Эргономика, безопасность и монтаж вытяжной системы

Инженер раскладывает трассы: «От столов — Ø200 на крышу, вентилятор на раме, вибровставки, обратный клапан. Приток — через решётку над проходом». Казалось бы, мелочи, но именно они решают, будет ли у вас постоянные 0,5 м/с без сквозняков у оператора.

Эргономика — это не только рост оператора. Это высота рабочей кромки створки 1000–1200 мм, просвет под локти, нескользкая кромка, ручки, которые можно брать в перчатках, и отсутствие «мертвых» углов, где застаиваются пары. Освещение — в зоне, а не в глаза. Важный момент: при открывании створки поток не должен тянуть бумагу со стола — значит, приток и вытяжка сбалансированы.

1. Проект воздуха: посчитайте расход (ширина × высота проёма × требуемая скорость × коэффициент запаса 1,2–1,3). На пост 1200 мм обычно выходит 500–800 м³/ч.
2. Дукты и материалы: для агрессивных сред — PP/PVC, для нейтральных — оцинковка с химстойкой вкладкой. Минимум поворотов 90°, длинные участки — с ревизиями.
3. Вентилятор и шум: выносите вентилятор из помещения (кровля/техэтаж), ставьте шумоглушители и вибровставки. Целимся в ≤55 дБА у оператора.
4. Компенсация притока: 80–90% объёма вытяжки обеспечьте приточным воздухом. Иначе получите сквозняки из коридора и падение скорости на створке.
5. Автоматика и безопасность: датчик скорости/диффдавления с тревогой, блокировки включения розеток при закрытом клапане, аварийная кнопка. Электрика — отдельный автомат с УЗО, заземление обязательно.
6. Пусконаладка: замер скоростей в 6–9 точках проёма, протокол шума и освещённости, обучение персонала (как открывать створку, что делать при тревоге).

Цена, поставка, индивидуальное производство и кейсы

Бюджет всегда конечен. И именно поэтому важно понимать, за что вы платите и где экономия обернётся риском.

Ориентиры стоимости (для понимания масштаба, могут отличаться по комплектации и брендам): базовый лабораторный стол с вытяжной надстройкой и отводом — от 180–280 тыс ₽; продвинутая канальная система со створкой, автоматикой и мойкой — 350–700 тыс ₽; решения с керамикой/PP и высокой химстойкостью — 700 тыс ₽ до 1,2 млн ₽; индивидуальные проекты с несколькими постами и интеграцией коммуникаций — 1,2–2,5 млн ₽. Да, цена лабораторного стола с вытяжкой «гуляет», и главный драйвер — материалы столешницы, тип вытяжки (канал/фильтры), автоматика, вентсистема и требования к документам.

Сроки и логистика. Складские типоразмеры — 2–4 недели с доставкой и базовым монтажом. Индивидуальное производство по ТЗ, чертежам и привязке к ОВК — 6–10 недель, включая пусконаладку и замеры. В реальности быстрее всего идут проекты, где на старте есть планы помещений, отметки трасс, и согласованы точки подвода.

Кейсы из практики:

• Фарма QC: стол 1500 мм, epoxy, канальная вытяжка 650 м³/ч, подсветка 750 лк, датчик скорости. Итог — минус жалобы на запах ацетата, аудит прошёл без замечаний.
• Мокрая химия (кислоты): стол PP, мойка PP, отвод Ø200, вентилятор на крыше, весь тракт — полипропилен. Через полгода — ни коррозии, ни подтёков.
• Учебная аудитория: три поста по 1200 мм, HPL, общий вентканал с дросселями, автоматический контроль створок. Безопасно и тихо — 51 дБА на ряду.

Если нужен просчёт под ваши реагенты и помещение, готовьте список работ и план ОВК — так быстрее и точнее. И да, купить лабораторный стол с вытяжкой лучше у поставщика, который возьмёт на себя пусконаладку и протоколы — это сэкономит нервы на приёмке.
