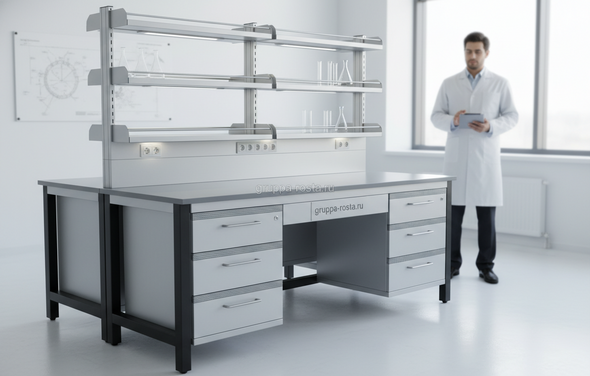

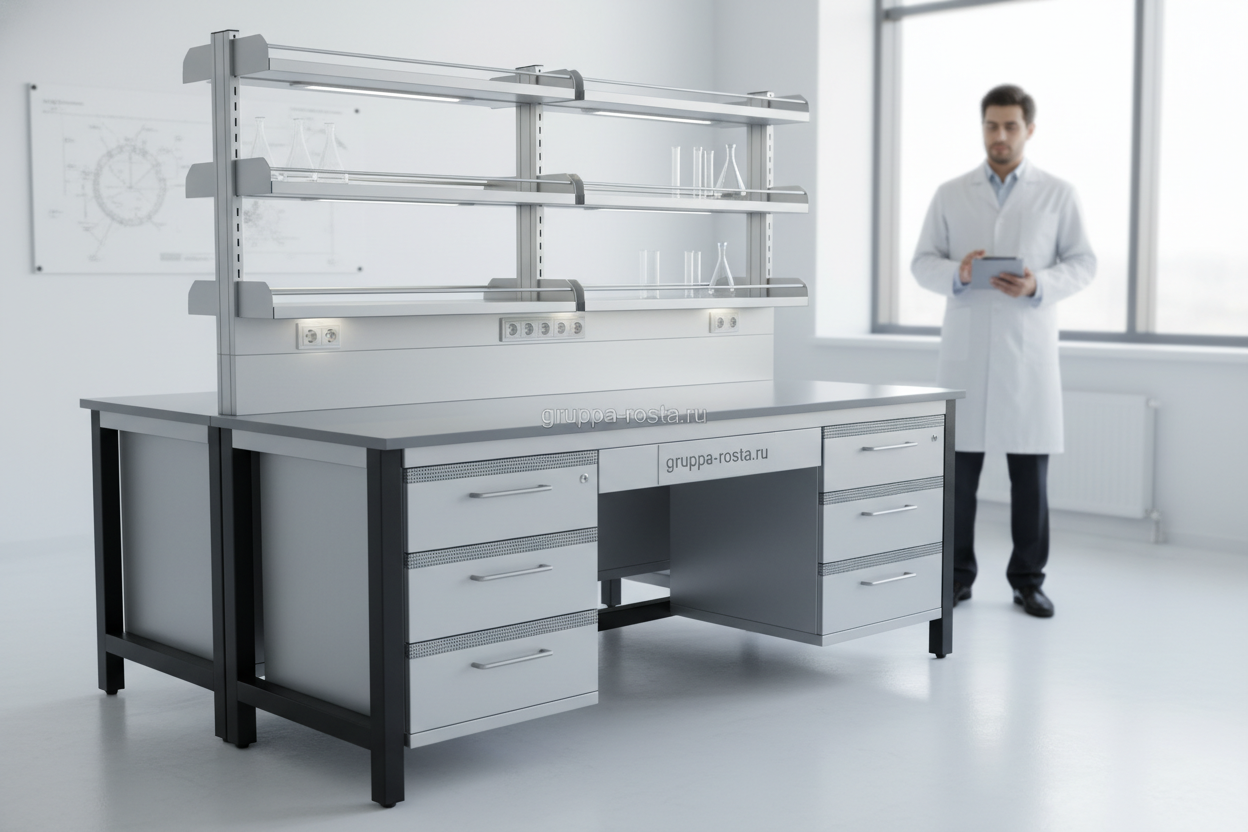

Как выбрать лабораторный стол с полками для производства
Смена начинается, технолог спешит к месту отбора проб, а на столешнице уже толпятся штативы, ноутбук и весы. Если рабочая поверхность узкая, а полки висят слишком низко — локти упираются, пробки катятся на пол, время уходит. Лабораторный стол с полками выбирают не по картинке, а под процесс: что стоит на столе постоянно, что поднимается наверх, сколько весит оборудование и какие реагенты рядом работают.
Если по-простому, путь такой: описываем операцию, считаем нагрузку, выбираем материал столешницы и полок по химстойкости, смотрим ширину/глубину под приборы, решаем вопрос с питанием и подсветкой. В реальности мелочи решают все: высота первой полки на 350–450 мм от столешницы дает свободный ход пипетке, а бортик 15–20 мм не дает пролитой кислоте уйти на клавиатуру. И да, запас по нагрузке нужен минимум x1,5 к расчетному.
- Процесс: перечень операций и время на каждой позиции.
- Оборудование и масса: например, весы 25 кг + мешалка 12 кг + ноутбук 2 кг.
- Среда: кислоты/щелочи, растворители, пыль, ESD-зона или чистая комната.
- Габариты: глубина 600–800 мм, ширина 1200–1800 мм, высота от пола и первой полки.
- Инженерка: розетки, вода, сжатый воздух, заземление, вытяжка.
Важно: не экономьте на каркасе и стойках полок. Стол с паспортной нагрузкой 200–300 кг на столешницу и 30–50 кг на полку живет спокойно под стандартный парк приборов. Часто это видно сразу по сечению профиля и качеству сварных швов.
Ключевые характеристики и материалы рабочих поверхностей
Материал столешницы — первый фильтр. Эпоксидный камень держит кислоты и нагрев, HPL подходит под общий химический профиль, нержавейка выигрывает там, где влажно и «грязно», полипропилен берут под агрессивные щелочи и галогены. Толщина 25–40 мм, кромка с радиусом 2–3 мм, подстолье из стали с порошковым покрытием 60–100 мкм — база.
Полки делают из HPL, стали или закаленного стекла 6–8 мм на алюминиевых или стальных стойках. Регулировка по высоте шагом 25–50 мм удобна, когда парк приборов меняется. Важный момент: глубина верхней полки 200–300 мм, чтобы не «бить» по голове и не выходить за зону удобной досягаемости 400–450 мм.
Для электроники — ESD-исполнение: антистатическое покрытие столешницы, токопроводящая фурнитура, контур заземления. Для «мокрой химии» — лоток-каплеуловитель, подвод воды и химстойкий сифон; для биологии — легко моющиеся поверхности и герметичные кромки.
| Материал | Химстойкость | Температура | Нагрузка/особенности | Ориент. уровень цены |
|---|---|---|---|---|
| Эпоксидная смола (эпоксидный камень) | Кислоты/щелочи/растворители — высокая | до 200–230 °C кратковременно | Жесткий, тяжелый, не боится пятен | Выше среднего |
| HPL (пластик высокого давления) | Бытовая химия/слабые кислоты — средняя/высокая | до 120–140 °C | Легкий, экономичный, вариативный | Средний |
| Нержавеющая сталь AISI 304/316 | Влага, пищевые, фарма. 316 — лучше к хлоридам | до 250 °C | Сварные ванны, санобработка, долговечность | Средний/высокий |
| Полипропилен (PP-H) | Щелочи/галогены — высокая | до 100–110 °C | Химстойкий, но мягче, требует опор | Средний |
| Керамика/керамогранит | Кислоты — высокая | до 600 °C (плитка) | Твердость, но швы — внимание к герметикам | Высокий |
- Каркас: сталь 1,5–2 мм, профиль 40×40/50×50, выравнивающие опоры ±20 мм.
- Полки: бортик 10–20 мм, химстойкое покрытие; стекло — только закаленное.
- Сервисная стойка: розетки IP44–54, USB/LAN, держатели для дозаторов.
Требования, ГОСТы и сертификация лабораторных столов
Документы — то, о чем вспоминают после первой проверки. Лучше заранее запросить у поставщика полный пакет и не спорить с инспектором у работающего флюидизатора. Часто это видно сразу: у добросовестного производителя не только красивый паспорт, но и протоколы испытаний.
Базовые нормы: ГОСТ Р ЕН 13150 (национальная версия EN 13150) — лабораторные рабочие столы: размеры, безопасность и методы испытаний. ГОСТ 16371 — общие технические условия на мебель: устойчивость, прочность, долговечность. ГОСТ 12.2.032 — эргономические требования к рабочим местам сидя/стоя, зоны досягаемости и регулировки.
Для покрытий и химстойкости применяют методики по EN/SEFA (например, SEFA 8 для корпусной лабораторной мебели) или национальные испытания химстойкости лакокрасочных покрытий по ГОСТ. Важный момент — реальный протокол с перечнем реагентов и временем экспозиции (обычно 24 часа для 49 стандартных веществ).
Юридическая основа ввода в оборот: декларация/сертификат соответствия ТР ТС 025/2012 «О безопасности мебельной продукции» (маркировка EAC), пожарно-технические показатели материалов по действующим ГОСТ, документы по электробезопасности на встроенные электрические блоки.
- Паспорт изделия с грузоподъемностью: столешница 200–300 кг, полка 30–50 кг.
- Протоколы устойчивости/прочности, в том числе на опрокидывание.
- Отчет по химстойкости столешницы/полок с перечнем реагентов.
- Заземление: сопротивление контура, схема подключения, маркировка.
Если в проекте прямо прописаны «требования ГОСТ лабораторная мебель», укажите это в заявке — производитель подберет подтвержденные решения и материалы без споров на монтаже.

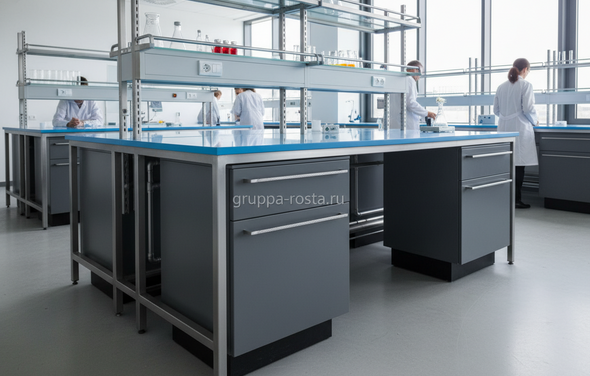

Модульность, масштабирование и варианты комплектации
Сегодня на позиции стоит одна мешалка и ноутбук, через полгода — уже хроматограф плюс насос. Модульная система спасает: поменяли высоту полок, добавили выкатную тумбу, поставили сервисную стойку с розетками — и весь пост не нужно перестраивать.
- Габариты модулей: ширина 900/1200/1500/1800/2000 мм; глубина 600/700/750/800 мм; высота 750–900 мм (фикс/регулируемая).
- Полки: один-два яруса, глубина 200–300 мм, бортик 10–20 мм, подсветка 400–600 лк.
- Тумбы: выкатные/подвесные, 2–5 ящиков, центральный замок, химостойкие направляющие.
- Сервис: колонна с розетками, LAN, USB, сжатый воздух, вода, держатели для дозаторов.
- Опции: колесные опоры с тормозами, антивибрационная платформа, вытяжная надстройка, ESD-комплект.
Эргономика, безопасность и химстойкость в лаборатории
Лаборант проводит у стола 6–8 часов. Неправильная высота — и к вечеру ноет шея, падает точность взвешивания. Поэтому рабочая высота 750 мм для сидя и 900 мм для стоя — ориентир, а лучшая практика — регулировка 700–950 мм с шагом 25 мм. Первая полка — на 350–450 мм от столешницы; зона досягаемости без наклона корпуса — 400 мм.
Безопасность — это не только бортик у полки. Это заземление (контроль 0,1–4 Ом в зависимости от системы), радиусные кромки 2–3 мм, отсутствие острых торцов, нескользящие опоры, устойчивость к опрокидыванию при выдвинутых ящиках. Освещенность 500–750 лк на поверхности, для тонких операций — до 1000 лк локальной подсветкой под полкой.
Химстойкость проверяют по матрице реагентов: H2SO4 37%, HCl 37%, HNO3, NaOH 20–40%, ацетон, толуол, изопропанол, перекись водорода. В реальности критичны не только «сильные» кислоты, но и длительный контакт мягких растворителей с кромкой. Для хлоридов и морской воды предпочтительна сталь AISI 316, для фтористов — керамика/полипропилен, а не нержавейка.
- Проливы: поддон-лоток вместимостью 0,5–1 л на погонный метр столешницы.
- Антистатик: сопротивление поверхности 10⁶–10⁹ Ом, отдельный провод на шину PE.
- Биолаб: легко моющиеся поверхности, стойкие к дезсредствам на основе четвертичных аммониевых соединений и перекиси.
- Шум/вибрация: под приборы массой 50–150 кг — антивибрационные опоры или столы.
Цена, монтаж, логистика и сроки производства под ключ
На итоговую стоимость влияют три вещи: материал столешницы, конструкция каркаса и насыщенность надстройки (полки, сервисная колонна, подсветка). Цена лабораторного стола с полками в базовой конфигурации начинается ориентировочно от 45–60 тыс. ₽ за HPL и до 120–180 тыс. ₽ за эпоксидный камень/нержавейку при ширине 1500–1800 мм. Если добавить ESD, вытяжную надстройку и нестандартные габариты — бюджет растет в 1,3–2 раза.
Сроки. Серийные размеры отгружаются за 3–7 рабочих дней со склада, изготовление под проект — 10–25 рабочих дней в зависимости от материала и окраски. Монтаж на объекте одной позиции занимает 1,5–3 часа с проверкой уровней, подключением сервисной стойки и оформлением актов. Если по-простому: на одну линию из 6 столов закладывайте «под ключ» 1–2 дня.
| Конфигурация | Состав | Нагрузка | Ориент. цена |
|---|---|---|---|
| Базовая | Стол HPL 1200×700, 1 полка HPL, тумба 2 ящика | Стол 200 кг, полка 30 кг | от 45–70 тыс. ₽ |
| Стандарт | Стол HPL 1500×750, 2 полки, сервис-стойка с 6 розетками, подсветка | Стол 250 кг, полка 40 кг | от 75–120 тыс. ₽ |
| Химстойкий | Стол с эпоксидной столешницей 1500×750, 2 полки с бортиком, лоток-каплеуловитель | Стол 300 кг, полка 50 кг | от 120–180 тыс. ₽ |
Монтаж и логистика требуют подготовки: проемы от 800 мм, лифт/грузовой доступ, ровный пол (допуск 5 мм на 2 м), точки электропитания и воды в зоне подключения, выделенное место для распаковки. Важный момент — проверить комплектацию до начала работ и иметь на площадке ответственного за допуски/ключи.
- Запросите КП с развернутой спецификацией и протоколами испытаний.
- Утвердите схему расстановки и высоты полок под оборудование.
- Проверьте сроки и график поставки/монтажа, согласуйте пропуска.
- Примите работу по чек-листу: уровень, заземление, маркировка, паспорт.
Чтобы купить лабораторный стол для производства без сюрпризов, фиксируйте в договоре материал столешницы, фактические нагрузки, тип полок и сервисных модулей, а также ссылку на применяемые стандарты. Так проект заходит с первого раза и спокойно проходит любые аудиторы.
