Лабораторный стол островной: когда нужен для производства

Когда нужен островной лабораторный стол

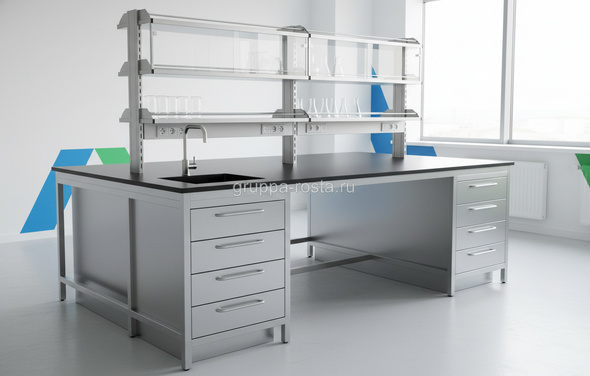

Смена только началась, а на центральном столе уже три сотрудника: один готовит пробы, второй снимает показания с хроматографа, третий маркирует посуду. Никто никому не мешает — доступ двусторонний, коммуникации под рукой. Вот для таких сценариев и проектируют лабораторный стол островной.

Если по-простому, остров — это рабочая поверхность, к которой подходят с обеих сторон и где можно собрать «ядро» процессов: подготовку проб, размещение аналитических приборов, раздачу воды, газа, вакуума и электричества. Он уместен, когда в помещении несколько специалистов одновременно, когда важна прямолинейная логистика образцов и когда стены уже заняты вытяжными шкафами и шкафами хранения. В учебных аудиториях остров помогает преподавателю контролировать группы по обе стороны. В фарме и пищевой промышленности на остров ставят весовые зоны с антивибрационными модулями и стойки для реактивов, чтобы сократить лишние перемещения.

Есть и ограничения. В узких комнатах, где проход меньше 1200 мм по периметру столешницы, будет тесно и небезопасно; там выигрывают пристенные модули. Если рядом работают ламинарные шкафы, проверьте розу потоков: встречные воздушные струи с острова (люди, тепло от приборов) могут снижать класс чистоты — часто это видно сразу на дымовой проверке.

Важный момент — зонирование. Под остров имеет смысл подводить сервисную «магистраль» (электро-, воду, газ, вакуум) сверху или из пола, предусмотреть защиту кабелей и каплеуловители по кромке. Так островной узел получится действительно центральным, а не просто большим столом.

Критерии выбора и конфигурации

Команда выбирает конфигурацию, и начинается вечный спор: «нужна ли мойка в центре?» и «сколько розеток хватит?». Правильный ответ рождается из карт задач: что делаем на острове, сколько операторов одновременно, какие приборы ставим, какова масса оборудования, есть ли работа сидя. Для общеподготовительных зон берут высоту 900 мм (работа стоя), для аналитики и микроскопии — 750–780 мм (сидя на стуле). Глубина стандартного острова — 1200–1500 мм: это две рабочие зоны по 600–750 мм с каждой стороны, чтобы локоть не свисал и глазомер не уставал.

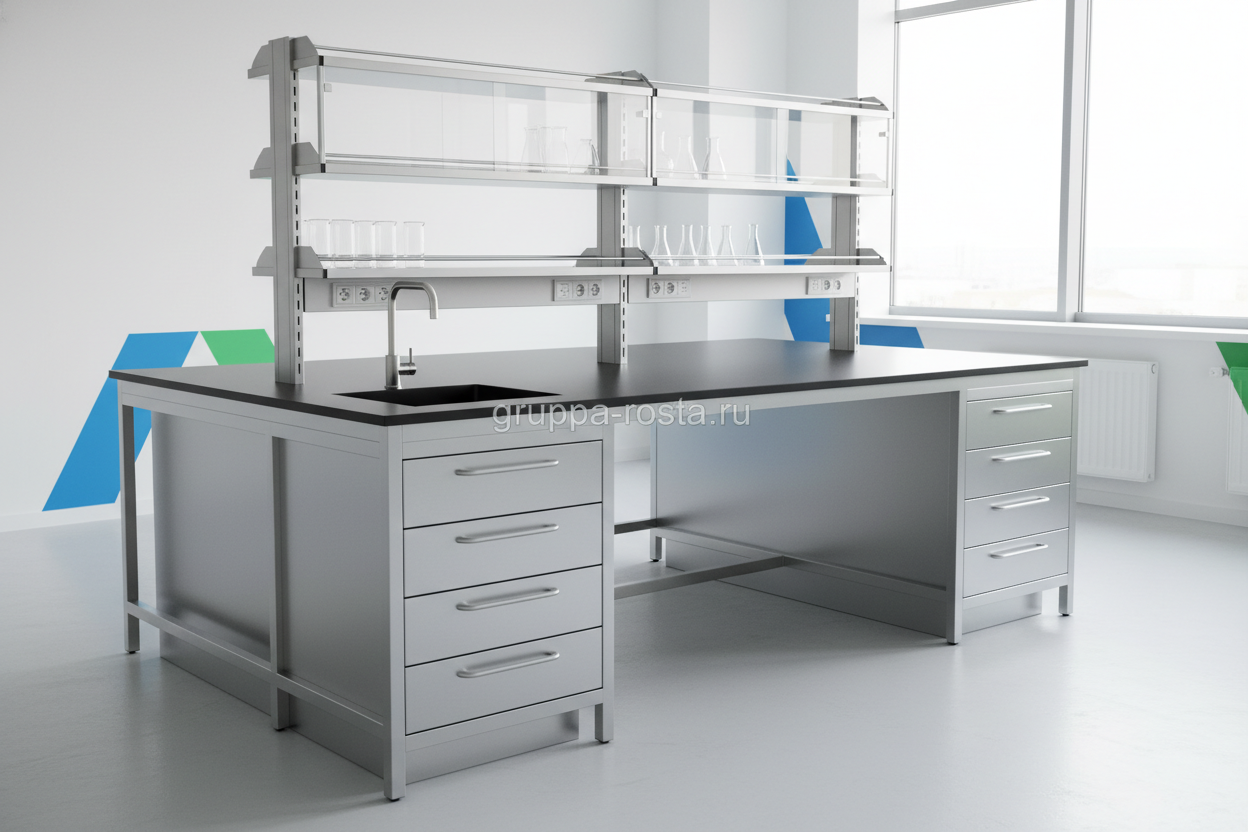

Компоновка модулей: базовые секции по 600/900/1200 мм, тумбы выкатные или навесные, двухъярусные полки-надстройки с ограничителями, рейлинги для аксессуаров. Из сервисов — мойка (полипропилен или литая эпоксидная), водяные и газовые краны, вакуумные посты, распределительные короба с розетками и УЗО, при необходимости — ИБП. Для химстойких задач ставят каплеуловитель по периметру столешницы, лотки под полками, бортик 3–5 мм. Если оборудование чувствительно к вибрациям, добавляют антивибрационные вставки или отдельный модуль на демпферах.

Несколько ориентиров по нагрузкам и стабильности. Для универсальной зоны нормой считается равномерная нагрузка столешницы 200–300 кг/м² и точечная не менее 50 кг; полки — 20–40 кг на секцию. Регулируемые опоры компенсируют неровности пола до 20–30 мм; на длинных островах полезны промежуточные опоры и стяжки для жёсткости. Колёса у острова — спорное решение: удобно при клининге, но безопаснее оставлять стационарные опоры и, если нужно перемещение, использовать скрытые ролики с блокировкой.

Чек-лист перед тем, как искать «островной стол для лаборатории купить»:

• Перечень работ на острове (подготовка проб, взвешивание, установка приборов, сборка установок).
• Список оборудования с габаритами, массой и потреблением, запас по кабелям и трубкам.
• Требуемые сервисы: вода, деионизованная, сжатый воздух, инертные газы, вакуум, число розеток и групп защиты.
• Ограничения помещения: ширина проходов, колонны, трапы, высота подводки сверху.
• Требования к химстойкости и чистоте, необходимость бортиков и каплеотводов.

И ещё: заранее спланируйте эргономику. Маркеры «не попадания» — свисающие удлинители, бутылки на полу, поток людей через один узкий угол. В реальности это решается на этапе конфигурации, а не «потом докупим полку».

Технические характеристики и материалы

Классическая сцена: на стол попал ацетон, через час — остатки серной, а потом ставят горячую колбу. Хороший островной модуль переживёт все три эпизода без пятен и деформаций.

Столешницы подбирают под химию и температуру. Монолитная эпоксидная смола — «золотая середина»: выдерживает кислоты, щёлочи и большинство растворителей, не боится кратковременного нагрева до ~180–200 °C, легко реставрируется. Компакт‑HPL химстойкий (толщина 12–16 мм) берут для влажных зон и общей химии: он бюджетнее, устойчив к спиртам и солям, допустим по теплу до ~160 °C кратковременно, но концентрированные окислители любят оставлять следы. Керамика (грес/керамический композит) — топ по термостойкости и царапанию, держит горячее стекло и реагенты, почти не стареет, зато тяжелее и дороже. Нержавеющая сталь AISI 304/316 хороша для микробиологии и моечных узлов; марка 316 предпочтительнее при хлоридах.

Каркас — сталь с порошковым покрытием 60–80 мкм или нержавейка; для агрессивных сред — алюминиевый профиль и нержавеющая фурнитура. Усилители под приборы, скрытая кабель-канализация, съёмные панели для сервисного доступа. Кромки столешниц — с каплеуловителем, радиусы скругления от 3 мм; борта у моечных модулей — 10–20 мм. Мойки: литая эпоксидная, полипропиленовая или нержавеющая, сифоны химстойкие, желательно с ревизией.

Сводная таблица по материалам столешниц:

По электрике: розеточные модули с крышками, степень защиты не ниже IP44 в увлажняемых зонах, автомат + УЗО на группу, маркировка линий. Газ/вакуум — вентили с фиксированной рукояткой, цветовое кодирование и обратные клапаны. Важный момент — заземление каркаса и шина эквипотенциальности: это не «опция», а база безопасности.

Требования, стандарты и безопасность

Инспектор приходит с чек‑листом и первым делом проверяет стабильность, заземление и документы. Бумаги в порядке — монтаж идёт дальше; нет — стол «зависает» до устранения.

Лабораторная мебель ГОСТ — не просто фраза в описании. Запрашивайте протоколы испытаний на прочность, устойчивость, стойкость поверхностей к химреактивам по действующим ГОСТ Р для лабораторной мебели, а также паспорта материалов. Если в комплектацию входят электрические изделия (розеточные блоки, освещение полок), проверяйте наличие деклараций соответствия ТР ТС 004/2011 (низковольтное оборудование) и ТР ТС 020/2011 (ЭМС). По электробезопасности ориентируйтесь на ПУЭ и локальные регламенты предприятия: УЗО 30 мА на мокрые зоны, маркировка групп, защита кабель‑каналов.

Эргономика и охрана труда. Радиусы кромок не менее 3 мм, отсутствие острых выступов, устойчивость к опрокидыванию (особенно при выдвиженных тумбах). Проходы вокруг острова — от 1200 мм для двустороннего движения, не менее 900 мм — минимум для одностороннего. На верхних полках — ограничители, на столешницах с жидкостями — бортик и каплеуловитель. В реальности именно эти мелочи спасают от пролитий и травм.

Чек‑лист приёмки безопасности:

• Каркас без люфтов, диагонали сведены, опоры отрегулированы.
• Нагрузка выдержана по паспорту; полки не прогибаются.
• Контур заземления и эквипотенциальное соединение промаркированы и проверены.
• Розетки с крышками, автоматика подписана, УЗО с тестом.
• Газ/вода/вакуум промаркированы, нет утечек, вентили ходят плавно.
• Поверхности без сколов, химстойкость подтверждена документально.

Цена, закупка и коммерческие аспекты

Тендер на столы закрывают три компании, и цены «разъезжаются» вдвое. Почему так? Потому что на финальный ценник влияют материалы столешницы, сервисные модули, каркас, документы и даже логистика с монтажом.

Что формирует стоимость островного лабораторного стола:

• Столешница: компакт‑HPL — самый доступный; эпоксидная — дороже; керамика и нержавейка — верхний диапазон.
• Каркас: порошковая сталь дешевле, нержавейка — дороже; усилители под приборы увеличивают цену.
• Сервисы: мойка, водо‑/газо‑/вакуумные посты, электрошина с УЗО, ИБП, освещение полок.
• Надстройки: двухъярусные полки, экраны, бортики, рейлинги, антивибрационные модули.
• Документы: протоколы испытаний по ГОСТ Р, паспорта материалов, проект с привязкой коммуникаций.
• Доставка, подъём, сборка, пусконаладка, утилизация тары, гарантия и сервис.

Ориентиры по рынку (для планирования бюджета, без привязки к конкретному бренду): базовый модуль 1200×1500 мм на компакт‑HPL — условно от 120–180 тыс. ₽; тот же с эпоксидной столешницей — 180–300 тыс. ₽; керамика — 300–500 тыс. ₽. Мойка добавит 20–40 тыс. ₽, двухъярусные полки — 25–60 тыс. ₽, газовые/вакуумные посты — по 10–20 тыс. ₽ за точку, электрошина с автоматикой — ещё 20–50 тыс. ₽. На длинных островах (3–4 м) экономия на масштабе съедается усилениями и сервисами.

Как закупать разумно и быстро «не промахнуться»? Составьте ТЗ с чертежом помещения и картой сервисов, пропишите материал столешницы, высоту, нагрузку, число пользователей, требования к документам и монтажу «под ключ». Запросите у поставщика расчёт, где отдельно видны компоненты и услуги. И не забудьте: сравнивайте не только цену, но и совокупную стоимость владения — ремонтопригодность, срок гарантии, наличие склада запчастей. Когда ищете в каталогах вариант «островной стол для лаборатории купить», смотрите сразу на фото узлов и паспорта — это экономит недели переписки.

Монтаж, логистика, кейсы внедрения

Классическая ошибка: стол приехал, а в лифт не вошёл — габарит тумбы больше дверного проёма. Правильная поставка — секциями, с понятной маркировкой и картой сборки.

Логистика и подготовка. Проверьте пути доставки (двери, повороты, лифты), прочность пола и наличие подводок. Основание пола — с перепадом не более 5 мм на 2 м; в комплекте должны быть регулируемые опоры. Коммуникации выводят из пола или потолка, оставляя запас по длине. Уберите лишнее заранее: упаковки крупные, манёвра мало — в реальности именно это экономит день монтажа.

Этапы установки:

1. Разметка контура и опор, проверка горизонтали.
2. Сборка каркаса и усилителей, выведение диагоналей.
3. Монтаж столешниц, полок, тумб; установка бортиков и каплеуловителя.
4. Подключение сервисов: вода/газ/вакуум, электрика с проверкой УЗО и заземления.
5. Тест‑налив и проверка герметичности, актирование, инструктаж по уходу.

Три коротких кейса внедрения. 1) Контроль качества пищевого производства: остров на компакт‑HPL с полками и электрошиной сократил маршрут пробы на 30%, убрали «пробки» у стены. 2) Неорганическая химия: керамическая столешница с полипропиленовой мойкой выдержала горячий фильтрат и кислоты; добавили бортик и лотки — проливы больше не «уходят» на пол. 3) Обучающая аудитория: длинный остров 3600 мм с розеточными башнями и ограничителями на полках — преподаватель видит обе стороны, включают приборы группами без удлинителей.

Эксплуатация и сервис. Еженедельная протяжка крепежа в первые месяцы, дальше — по регламенту раз в полгода. Уход — нейтральные моющие, для эпоксидной — без абразива, для нержавейки — без хлорсодержащих средств, для HPL — мягкие салфетки. Запасные части: петли, ножки‑опоры, сифоны, розеточные модули. Важный момент — держите паспорт на видном месте: по нему быстрее закажете нужный узел и не остановите работу.

Итог простой: правильно спроектированный лабораторный стол островной окупается удобством, скоростью и безопасностью. А ошибки на этапе выбора и монтажа обходятся дороже, чем кажется в смете.
