Почему островные столы важны в металлургических лабораториях

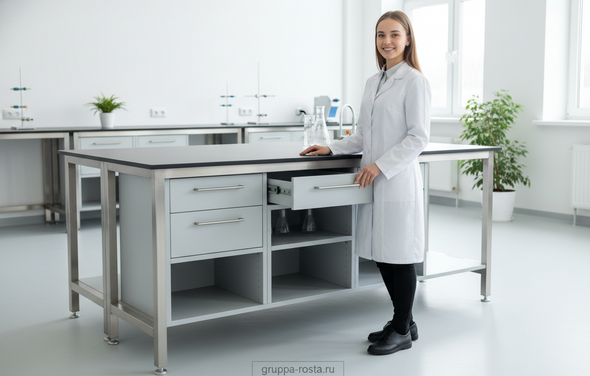

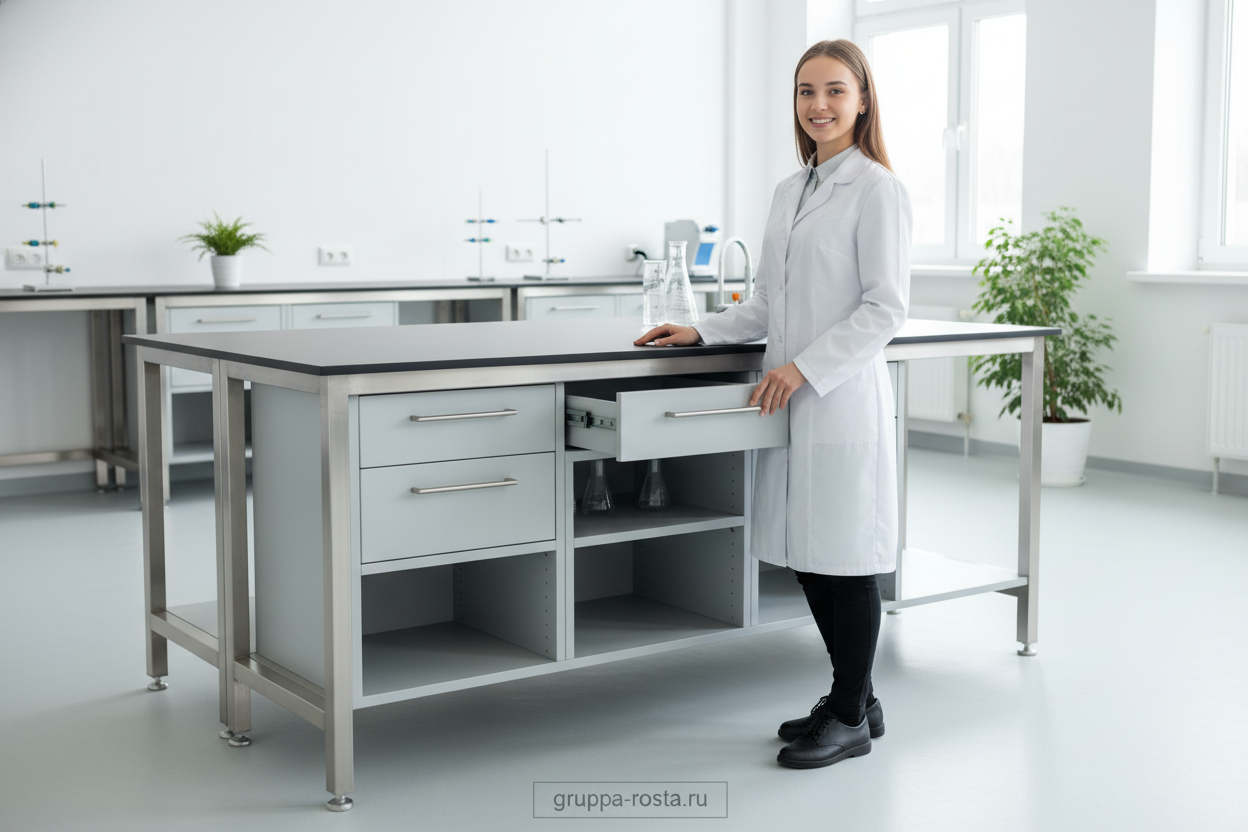

Проба из стали только что вышла из печи, ее нужно распилить, зашлифовать, протравить и сразу отдать на микроструктуру. Два техника сходятся к центру — здесь островной стол с мойкой, вытяжной надставкой и розетками на стойке. Не нужно бегать по комнате с кислотой и образцами: все под рукой и в зоне видимости.
Островная планировка собирает ключевые операции в один «хаб» и укорачивает маршруты. Это снижает риск проливов и падений, потому что тяжелые тиски, шлифовальные установки, прессы для проб закреплены на прочной раме, а не на случайном письменном столе. Команда работает плечом к плечу, но не мешает друг другу: «грязная» подготовка — с одной стороны, измерения и маркировка — с другой. В реальности такая организация дает плюс к пропускной способности смены и уменьшает утомляемость. Если вы смотрите на островные столы для лаборатории с точки зрения безопасности, это, по сути, первый уровень инженерного контроля — физическое разделение потоков и сервисов.
Еще один бонус — сервисы в центре: вода, канализация, воздух, электрика, иногда газ и вакуум. Часто это видно сразу: меньше удлинителей на полу, меньше временных подводок — и порядок в кабелях.
Требования и стандарты к островным столам
Если по-простому, стол должен держать нагрузку, не бояться химии, не «гулять» от вибрации и иметь безопасные сервисы. Для металлографии и пробоподготовки берите несущую способность не ниже 200–300 кг равномерно распределенной нагрузки, с запасом до 400 кг на модуль при точечных узлах (тиски, пресс). Регулировка опор — минимум ±20 мм, чтобы выровнять стол на промышленном полу. Кромки — скругленные (радиус 2–3 мм), чтобы не рвать перчатки и рукава.
По стандартам ориентируйтесь на EN 13150 (рабочие столы для лабораторий: безопасность и размеры) и SEFA 8M (конструкция лабораторной мебели), а химстойкость поверхностей — по SEFA 3. Для материалов корпусов и столешниц уместны требования по пожарной опасности не ниже КМ2, электробезопасность — заземляющая шина и клемма на раме по ГОСТ Р 50571. Розетки и выключатели на сервис-стойках — с защитой IP44 и выше. Важный момент: деревянные и комбинированные элементы — класс эмиссии формальдегида E1 (ЕАЭС ТР и EN 717-1), чтобы не получить лишние запахи и вопросы от охраны труда.
Документы от поставщика — не формальность. Нужны паспорта, протоколы испытаний химстойкости, нагрузки и сертификаты соответствия. Без этого вы покупаете «кота в мешке».
- Несущая рама из стали с порошковым покрытием ≥ 60–80 мкм, стойкая к коррозии (480 ч солевого тумана по ISO 9227 — хорошо).
- Столешница с химстойкостью по SEFA 3 (не хуже «Good/Excellent» к HCl, H2SO4, HNO3, FeCl3, NaOH).
- Защита от проливов: бортик 3–5 мм или вандалозащищенная кромка, лоток под мойкой из полипропилена.
- Фиксация оборудования: резьбовые закладки/пластины усиления в зонах тисков, шлифов.
- Антивибрационная платформа под весы/измерительные посты (по месту).
- Экраны-брызговики и вытяжные надставки там, где есть травление и моющее железо.
Материалы, покрытия и химическая стойкость рабочих поверхностей
Поверхность — это не просто «плита сверху». В металлургии проливают кислоту, ставят горячее, двигают заготовки по 5–15 кг и время от времени роняют колбу. Поэтому выбор материала — половина успеха.
| Материал столешницы | Термостойкость | Химстойкость (суть) | Удар/износ | Ориентир по цене | Где уместно |
|---|---|---|---|---|---|
| HPL (лабораторный, компакт-плита) | кратк. до ~120°C | Хорошо к щелочам, большинству органики; кислоты — умеренно | Хорошо | низкий–средний | Общие посты, упаковка проб, сухие зоны |
| Фенолформальдегид (phenolic resin) | до ~160°C | Отлично к многим кислотам/щелочам; HF — осторожно | Хорошо | средний | Подготовка шлифов, мокрые процессы |
| Эпоксидная смола (monolithic) | до ~200°C | Отлично к H2SO4, HNO3, HCl, FeCl3; долго держит проливы | Очень хорошо | средний–высокий | Кислотное травление, аналитика, «тяжелая химия» |
| Нерж. сталь AISI 304/316 | до ~300°C | 316 лучше к хлоридам; HCl концентр. — нельзя, HNO3 — хорошо | Отлично механически | средний–высокий | Грубая механика, влажность, санитарность, пищевые добавки к шихте |
| Керамика/керамогранит/фарфор | до ~600°C точечно | Отлично к большинству кислот/щелочей; HF разрушает | К хрупкости чувствителен | высокий | Высокие температуры, агрессивные реагенты |
Для «грязных» операций с абразивной пылью и механикой берут стальную столешницу 2–3 мм на усиленной раме: ее сложно пробить, просто поддерживать, а при желании варят бортики. Для кислот и солей железа, меди, никеля — эпоксидная смола или качественная фенольная плита с бортиком и интегрированной мойкой из эпоксидки или полипропилена. Если нужен стерильный вид и стойкость к влажности — AISI 316 предпочтительнее 304. Керамика любит аккуратность: отличная химия и термостойкость, но локальный удар кромкой заготовки — и будет скол.
Важно помнить про «слабые места»: HF «съедает» силикатные материалы (керамика, стекло), а концентрированная HCl и FeCl3 быстро «метят» даже хорошую нержавейку. В реальности выбор — это компромисс: где-то лучше эпоксидка с защитным ковриком, чем керамика, которую жалко. И наоборот, под горячую тигельную работу керамика незаменима.
Как выбрать островной стол: практический чек‑лист покупателя
Самый частый сценарий — в ТЗ указали «островной стол 1800×1500, мойка, розетки», а на месте стоят пресс 60 кН и шлифовально-полировальная машина на 80 кг. Стол либо дрожит, либо быстро умирает. Чтобы не попасть, пройдитесь по простому чек‑листу.
- Процессы на столе: список операций (резка/шлиф/травление/взвешивание/маркировка) и время на каждую.
- Оборудование и масса: перечень единиц с весом и точками крепления; пиковые нагрузки (кН, Н·м).
- Химия: реальный перечень реагентов с концентрациями и временем контакта (кислоты, соли, щелочи, масла).
- Температуры: горячие тигли, сушильные шкафы, фен, горелка — какие зоны должны держать тепло.
- Размеры и рост персонала: высота 900 мм для стоя, 750–780 мм для сидя; глубина острова 1200–1500 мм.
- Коммуникации: вода/канализация, воздух, газ/вакуум, электрика (кол-во розеток, УЗО, отдельные линии).
- Вытяжка: нужна ли надставка/локальный зонт над травлением, стеклянные экраны-брызговики.
- Антивибрация: пост весов или микротвердости — отдельная плита/тумба, отрезанная от рамы.
- Мойка: материал (PP, эпоксидка, керамика), нейтрализатор подкисленных стоков, брызгоотбойники.
- Хранение: тумбы с химстойкими лотками, замки, вентиляция под вытяжку при хранении реактивов.
- Безопасность: заземление, IP розеток, нескользящие опоры, бортики, радиусы кромок.
- Сервис и запас: сменные столешницы/вкладыши в зоне тисков, наличие ЗИП на месте.
Сверьте ответ поставщика с этим списком и попросите показать живой образец. Часто это видно сразу: нормальная рама и качественная столешница узнаются с первого прикосновения и звука.
Модульность, масштабирование и интеграция лабораторного оборудования
Лаборатория живет: сегодня один пресс, завтра два; добавили спектрометрическую пробоподготовку или микротвердомер — нужно место и сервисы. Островной стол должен расти вместе с вами, а не тормозить изменения.
Что помогает масштабированию: модуль 600/900 мм, универсальная перфорация для крепежа, съемные панели для подводки коммуникаций, сервис-«спайн» (стояки) с резервом по электрике и воздуху. В реальности это означает, что через год вы не зовете строителей, а просто переставляете тумбу, прикручиваете держатель для шлангов и добавляете розеточный блок.
- Антивибрационные вставки/плиты под весы, микротвердомер — независимы от основной рамы.
- Усиленные площадки под тиски, резаки, шлифы — с закладными и листом 4–5 мм.
- Сервис-стойки: розетки 220/380 В, пневмо, быстрые соединения, индикаторы нагрузки.
- Интеграция мойки/ванны травления: бортики, брызгоэкраны, локальная вытяжка.
- Кабель- and hose-management: лотки, клипсы, мягкие вводы — без петель на полу.
Если используете тяжелые шлифовально-полировальные машины, уточните вибрации на частоте 50–60 Гц и возможность развязки. Для приборов точности классом выше — ставьте отдельный «тихий» модуль или тумбу, физически не связанный с «грязной» стороной.
Цена, поставка, монтаж и гарантийное обслуживание
Сколько стоит и как быстро получить — вопросы, которые решают проект. По запросу «островной стол лаборатории цена» обычно всплывает вилка, но давайте приземлим цифры.
Базовый остров 1800×1200 мм на стальной раме с HPL‑столешницей и двумя тумбами — ориентир 120 000–180 000 ₽. Тот же размер с фенольной столешницей — 180 000–260 000 ₽; с эпоксидной — 220 000–350 000 ₽. Нержавеющая сталь (AISI 316, усиление) — 200 000–320 000 ₽. Керамика/фарфор — 300 000–480 000 ₽. Мойка и арматура добавят 40 000–90 000 ₽, сервис-стойка с розетками и пневмо — еще 50 000–120 000 ₽, антивибрационная тумба — 70 000–150 000 ₽. Итоговая стоимость для комплекта «островные столы металлургическая лаборатория» на 2–3 рабочих места часто попадает в 450 000–1 200 000 ₽ — зависит от материалов и начинки.
Сроки: складские модули — 2–4 недели, индивидуальные размеры/вырезы — 4–8 недель. Монтаж — 1–2 дня на один остров, включая выравнивание, герметизацию мойки, подключение сервисов (кроме газов — это делают профильные службы). Приемка — по чек‑листу: геометрия, устойчивость, заземление, протечек нет, комплект документов на месте.
Гарантия у добросовестных производителей — 12–36 месяцев на мебель и 12 месяцев на арматуру, с постгарантийным сервисом и доступностью запчастей 5+ лет. Если вы заходите на сайт по разделу «лабораторная мебель купить», смотрите не только фото: изучите условия шеф‑монтажа, сроки поставки столешниц и наличие протоколов SEFA 3/8M. Важный момент — возможность заказать запасную столешницу или сменные вкладыши в зону тисков: это экономит бюджет при интенсивной эксплуатации.
Резюме простое: считайте не только цену за стол, но и стоимость владения — химстойкость, ремонтопригодность, сервис. Тогда «островной стол» будет работать годами, а не до первого пролива.
