Как правильно составить ТЗ на лабораторию: вентиляция и коммуникации

Неправильное техническое задание на лабораторию — это не просто бумажка, а потенциальная головная боль для всего коллектива. Когда в проекте не учтены ключевые аспекты, такие как вентиляция, разводка коммуникаций и расположение мебели, последствия могут быть катастрофическими. Переделки после ремонта обходятся в разы дороже.

Почему важно правильно составить ТЗ на лабораторию

Большинство проблем в действующих лабораториях возникает из-за отсутствия или формального подхода к техническому заданию. Заказчик указывает «лаборатория химического анализа», а проектировщик рисует план с розетками и раковиной. В результате вытяжной шкаф оказывается у окна без нормального воздуховода, а подвод горячей воды отсутствует. Начинается цепочка согласований и переделок, а также штрафов за несоответствие нормативам. Типичная ошибка — когда заказчик делегирует составление ТЗ проектировщику, не имеющему опыта работы с лабораторными объектами. Такой специалист может предложить стандартный офисный набор коммуникаций, но специфику химических, биологических или испытательных лабораторий просто не знает.

Бюджет страдает предсказуемо. Когда в ТЗ не прописаны кратность воздухообмена, материалы покрытий и требования к газовым магистралям — подрядчики закладывают минимум. Каждое дополнение идет как отдельный наряд-заказ с удорожанием. В итоге смета вырастает на 30-50% относительно исходной. Сроки также ползут: переделка одного вентиляционного канала в уже оштукатуренной стене — это несколько дней простоя и дополнительные работы по восстановлению отделки.

Есть и прямые риски для безопасности. Недостаточная вытяжка в помещении с агрессивными реагентами — это вопрос здоровья персонала. Неправильно проложенная газовая магистраль без аварийного отсечения создает угрозу аварии. Всё это фиксируется при надзорных проверках, и лаборатория может просто не получить разрешение на работу.

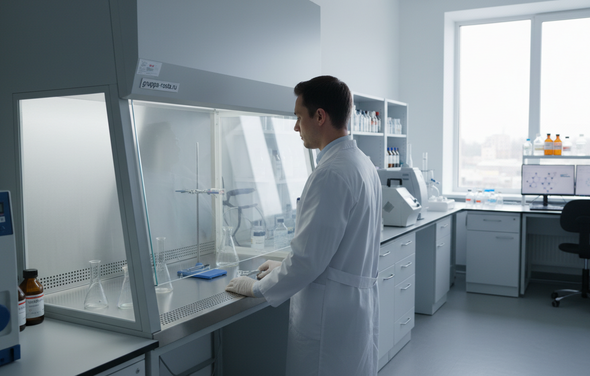

Как правильно организовать вентиляцию в лаборатории

Вентиляция в лаборатории — это не просто «свежий воздух». Это система, которая должна обеспечивать конкретную кратность воздухообмена, работать в связке с вытяжными шкафами и не создавать сквозняков, нарушающих точность измерений. В ТЗ обязательно указывают: тип помещения, перечень веществ, с которыми работают, наличие и количество вытяжных шкафов, требования к температуре и влажности. Без этого проектировщик системы вентиляции работает вслепую.

Кратность воздухообмена — ключевая цифра. Для обычной аналитической лаборатории минимум 6-8 крат в час, для химической с активной работой с летучими растворителями — от 12 крат и выше. Вытяжные шкафы считаются отдельно: каждый шкаф с фасадом 1200 мм потребляет от 800 до 1500 м³/ч воздуха в зависимости от скорости воздушного потока у рабочего проёма (норма — 0,5 м/с). Если в ТЗ записано «3 вытяжных шкафа» без конкретики по производительности, вентиляционная система может оказаться катастрофически недостаточной.

Виды вентиляционных систем для лабораторий

Приточно-вытяжная с механическим побуждением — стандарт для большинства лабораторий. Она обеспечивает управляемый воздухообмен и позволяет подавать предварительно нагретый или охлаждённый воздух. Для химических лабораторий воздуховоды вытяжной системы выполняются из кислотостойких материалов — полипропилена или нержавейки, а не из оцинковки.

Системы с переменным расходом воздуха (VAV) применяют там, где нагрузка на вентиляцию меняется в течение дня: часть вытяжных шкафов закрыта, часть открыта. Автоматика регулирует подачу воздуха в зависимости от реального положения створок шкафов. На практике чаще всего такие системы ставят в крупных исследовательских центрах, где экономия энергии критична. Для небольших лабораторий достаточно фиксированного расхода с правильно подобранным вентиляционным агрегатом.

Что обязательно включить в ТЗ по вентиляции

Перечень данных, без которых проектировщик вентиляции не сможет сделать нормальный расчёт:

• Тип лаборатории и перечень применяемых веществ (класс опасности, летучесть)
• Количество вытяжных шкафов и их размеры
• Требования к температуре и влажности в рабочей зоне
• Наличие термостатируемых зон, боксов биологической безопасности
• Режим работы лаборатории (сменность, круглосуточная работа)
• Требования надзорных органов для конкретного вида деятельности

На одном из объектов заказчик не указал в ТЗ, что в лаборатории будут работать с диэтиловым эфиром. Проектировщик заложил стандартную оцинкованную вытяжку. После запуска выяснилось, что пары растворителя концентрируются в воздуховоде — пришлось полностью переделывать систему с заменой материалов. Стоимость переделки составила треть от первоначального бюджета.

Инженерные коммуникации: вода, электричество и газ

Коммуникации в лаборатории принципиально отличаются от жилых или офисных помещений по требованиям к материалам, схемам разводки и точкам подключения. Вода, электричество, газ — каждая система имеет свою специфику, и все три должны быть детально описаны в ТЗ.

Водопровод в лаборатории требует больше точек разбора, чем кажется на первый взгляд. Помимо стандартных раковин, нужны подводы к реакторным столам, к дистиллятору, к мойкам для посуды — и у каждого потребителя свои требования. На практике часто забывают о сливе от кондиционеров, от автоклавов, от вакуумных насосов с водяным охлаждением. Позже всё это приходится тянуть по поверхности стен в гофре — некрасиво и уязвимо. Материалы трубопровода выбирают с учётом возможного контакта со сточными водами, содержащими кислоты или щёлочи: полипропилен или PVDF вместо металла там, где есть химический риск.

Электроснабжение лаборатории

Электрическая часть ТЗ должна содержать перечень оборудования с указанием мощности, типа подключения (однофазное/трёхфазное), требований к заземлению и бесперебойному питанию. Аналитическое оборудование — хроматографы, спектрофотометры, масс-спектрометры — чувствительно к качеству питания. Скачки напряжения выводят их из строя или искажают результаты. Для таких приборов нужны отдельные защищённые линии, нередко с ИБП.

Розеточные группы в лаборатории должны быть продуманы с запасом. Опытный специалист всегда закладывает на 20-30% больше точек подключения, чем требуется сейчас: лаборатория постепенно обрастает оборудованием, и через год все розетки уже заняты. Розетки у раковин и вытяжных шкафов — с защитой IP44 минимум. Отдельная тема — заземление: для приборного парка лучше предусмотреть отдельный контур, не связанный с силовым заземлением.

Газоснабжение

Если в лаборатории используют горючие газы (природный газ, водород) или технические газы (азот, кислород, аргон), в ТЗ прописывают схему разводки, давление в магистрали, точки подключения, тип вентилей и наличие аварийных отсечных клапанов. Газовые краны должны быть доступны с рабочего места и при этом защищены от случайного перекрытия. Магистрали горючих газов требуют согласования в газовой службе и установки датчиков загазованности с автоматическим отсечением.

Особое внимание стоит уделить лабораториям, где работают со сжатым воздухом или техническими газами в баллонах. Баллоны хранят в специальных шкафах или отдельных помещениях с принудительной вентиляцией. В ТЗ это фиксируется отдельным пунктом с указанием типов газов, объёма хранения и требований к вентилированию зоны хранения.

Как согласовать и протестировать проект ТЗ на лабораторию

Когда ТЗ составлено и проект готов, начинается этап согласования и приёмочные испытания. Многие заказчики недооценивают этот этап и торопятся запустить лабораторию в работу, обнаруживая проблемы уже в процессе эксплуатации.

Шаг 1. Внутреннее согласование ТЗ. До передачи документа проектировщику его должны проверить: заведующий лабораторией (или главный технолог), специалист по охране труда и сотрудник, отвечающий за техническое оснащение. Каждый смотрит со своей стороны - технологическая схема работ, требования безопасности, совместимость оборудования с проектируемыми коммуникациями. Правки лучше вносить на этом этапе, а не после подписания договора с подрядчиком.

Шаг 2. Согласование с надзорными органами. Зависит от вида деятельности лаборатории. Санитарно-эпидемиологический надзор, пожарная инспекция, газовая служба, Ростехнадзор - круг согласующих органов определяется типом лаборатории и перечнем применяемых веществ. Лучше выяснить список заранее, ещё до начала проектирования, чтобы проект сразу соответствовал требованиям, а не переделывался под замечания.

Шаг 3. Приёмочные испытания вентиляции. После монтажа вентиляционной системы проводят замеры: скорость воздушного потока у рабочего проёма вытяжных шкафов (протокол замеров), кратность воздухообмена в помещении, равномерность распределения воздуха. Замеры выполняет специализированная организация с допуском, результаты оформляются протоколом. Без этого документа лаборатория не получит санитарно-эпидемиологическое заключение.

Шаг 4. Проверка инженерных систем. Водопровод проверяют на герметичность под давлением. Электрику сдают с протоколами испытаний изоляции, замера контура заземления, проверки УЗО. Газовые системы испытывают на герметичность по отдельному регламенту. Все протоколы подшиваются в исполнительную документацию - они потребуются при плановых проверках и при любых страховых случаях.

Шаг 5. Пробный запуск и доводка. Перед передачей лаборатории в эксплуатацию проводят пробный запуск всех систем в штатном режиме. Включают всё оборудование одновременно, проверяют, не падает ли напряжение на отдельных линиях, достаточна ли вытяжка при открытых шкафах, нет ли обратной тяги. На этом этапе выявляются недочёты, которые легче устранить до официальной сдачи объекта.

Опытный заведующий лабораторией не подписывает акт приёмки до получения всех протоколов испытаний и исполнительной документации на руки. Исполнительная документация - это страховка на весь период эксплуатации.

Следующие шаги: как составить эффективное ТЗ на лабораторию

Качественное ТЗ - это структурированный документ, а не пара страниц с общими словами. Его пишут конкретно, с цифрами, схемами и ссылками на нормативы. Ниже - последовательность работы над документом.

Шаг 1. Сбор исходных данных. Начните с перечня всех видов работ, которые будут вестись в лаборатории. Для каждого вида работ определите перечень применяемых веществ, необходимое оборудование и ориентировочное размещение рабочих мест. Это фундамент, на котором строится весь документ. Без него даже опытный проектировщик будет делать предположения.

Шаг 2. Определение нормативной базы. Для вашего типа лаборатории найдите актуальные санитарные правила (СанПиН), строительные нормы (СП, СНиП), отраслевые нормативы. Это не просто формальность: нормативы задают конкретные требования к воздухообмену, площадям, отделке, освещённости. Их нарушение - прямой путь к отказу в согласовании.

Шаг 3. Разработка технологической схемы. Нарисуйте схему движения материалов, проб и отходов в лаборатории. Откуда поступают образцы, через какие зоны проходят, где хранятся реагенты, как утилизируются отходы. Это поможет правильно расставить мебель и оборудование, а значит - грамотно разместить точки подключения коммуникаций.

Шаг 4. Составление спецификации по системам. Каждая инженерная система описывается отдельным разделом. Вентиляция: тип, производительность, кратность, оборудование вытяжных шкафов. Водоснабжение: количество точек разбора, требования к качеству воды, необходимость установки водоподготовки. Электроснабжение: перечень оборудования с мощностями, требования к резервированию. Газы: перечень, давление, схема разводки, требования к безопасности.

Шаг 5. Согласование с поставщиками мебели и оборудования. Перед финализацией ТЗ проконсультируйтесь с производителями лабораторной мебели относительно расположения гнёзд и подводок. Реактивный стол с встроенными кранами требует конкретных позиций для водяного и газового подвода. Если коммуникации уже заведены не туда - мебель придётся переделывать или прокладывать дополнительные трубы. Это особенно актуально для островных столов и столов-островов посередине помещения.

На практике чаще всего самая большая экономия времени при составлении ТЗ достигается через ранние консультации с теми, кто будет поставлять оборудование и мебель. Они видели сотни похожих объектов и знают, где обычно возникают проблемы. Если вам нужно подобрать мебель под конкретные технологические задачи или уточнить расположение коммуникаций - посмотрите каталог лабораторной мебели с учётом типовых схем подключения. А если проект уже на стадии согласования и нужна помощь с техническими требованиями к мебели - можно проконсультироваться с нашими специалистами, которые помогут состыковать расположение мебели с уже запроектированными коммуникациями.
