ГОСТ и нормативы для лабораторных вытяжных шкафов
Инженер по охране труда подходит к шкафу с анемометром, инспектор рядом просит паспорт и протоколы. В реальности вопросы простые: есть ли ГОСТ на вытяжные шкафы, какая скорость подсоса и куда уходит воздух. Если документы в порядке — проверка занимает полчаса, если нет — неделя исправлений и лишние расходы.
Что требуют нормы. Для лабораторных шкафов в России применяют серию ГОСТ Р EN 14175 (части 1–3 — термины, безопасность и испытания), а также СП 60.13330 «Отопление, вентиляция и кондиционирование» для привязки к системе ОВК. Санитарные требования по воздухообмену и ПДК — из действующих санитарных правил (СанПиН), общие гигиенические — из ГОСТ 12.1.005 по воздуху рабочей зоны. Пожарная часть — материалы с подтвержденным классом пожарной опасности, электрочасть — по ПУЭ, розетки и светильники с IP не ниже 44–54 в рабочей зоне. Это и есть базовые требования к вытяжным шкафам, которые смотрят на вводе и при аттестации.
Измеряемые параметры, на которые смотрят в первую очередь. Скорость подсоса на рабочей прорези — целевое значение около 0,5 м/с (допустимый коридор 0,4–0,7 м/с в зависимости от задач и высоты подъема створки). Равномерность потока без обратных завихрений, отсутствие «мертвых зон» по дымовому тесту, уровень шума у пользователя не выше ~55 дБА, освещенность столешницы от 500 лк, химическая стойкость поверхностей к вашим реагентам. Для ответственности — наличие паспорта, декларации соответствия и протоколов первичных испытаний по «вытяжной шкаф ГОСТ».
- Раз в год — контроль скорости, аварийной сигнализации и состояния фильтров/клапанов.
- При изменениях в вентиляции здания — повторная балансировка, иначе реальная эффективность упадет, и это часто видно сразу по запаху при работе.
- Для кислотного травления и перхлоратов — специальные исполнения с мойкой и промывкой воздуховодов, обычный шкаф не подойдет.
Как выбрать вытяжной шкаф в Санкт-Петербурге
Менеджер по закупкам в Питере держит на столе план лаборатории, рядом — список реактивов и сроки запуска. С одной стороны хочется «взять попроще и быстрее», с другой — потом переделка вытяжки стоит дороже. Важный момент: начинать нужно не с каталога, а с процесса — что именно вы будете делать под створкой.
Ключевые шаги выбора, если по-простому. Определите химический профиль: кислоты/щелочи, органика, фтористоводородная кислота, пары ртути — это сразу сужает материалы корпуса и столешницы. Решите вопрос с вытяжкой: канал (ducted) или рециркуляция с фильтрами; для неизвестных смесей, HF, перхлоратов фильтровые решения не применяют. Подберите габарит: ширина 1200/1500/1800 мм, глубина 700–900 мм, высота помещения и проходы. Коммуникации: вода/слив, газ, вакуум, электрические розетки, возможность подвода ПВХ/ПП воздуховодов и места под вентилятор/шибер. И проверьте, что поставщик реально подтверждает «ГОСТ на вытяжные шкафы», а не просто пишет в рекламе.
- Если задача — работа с кислотами и щелочами: выбирайте вкладыш и воздуховоды из ПП (polypropylene), столешницу — из керамики, эпоксидки или ПП.
- Для органики и растворителей: стальная конструкция с порошковым покрытием и HPL/эпоксидной столешницей, вытяжка в отдельный канал с вентилятором вне помещения.
- Для HF, брома, хлора: ПП/ПВДФ внутренняя обшивка, фурнитура из PP/PEEK, вентилятор и клапаны — коррозионностойкие.
Где искать и на что смотреть, когда нужен «вытяжной шкаф купить Санкт-Петербург». Выбирайте поставщика с собственным производством/складом в Северо-Западе, кто делает выезд замера, расчёт воздуха (м³/ч) под вашу систему и привозит протоколы испытаний. Сроки поставки в городе обычно 2–6 недель, монтаж 1–2 дня на шкаф, подключение к каналу — по проекту ОВК.
Характеристики, материалы и сравнение конструкций

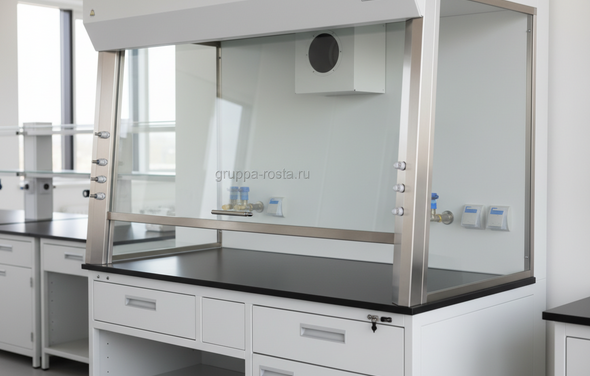

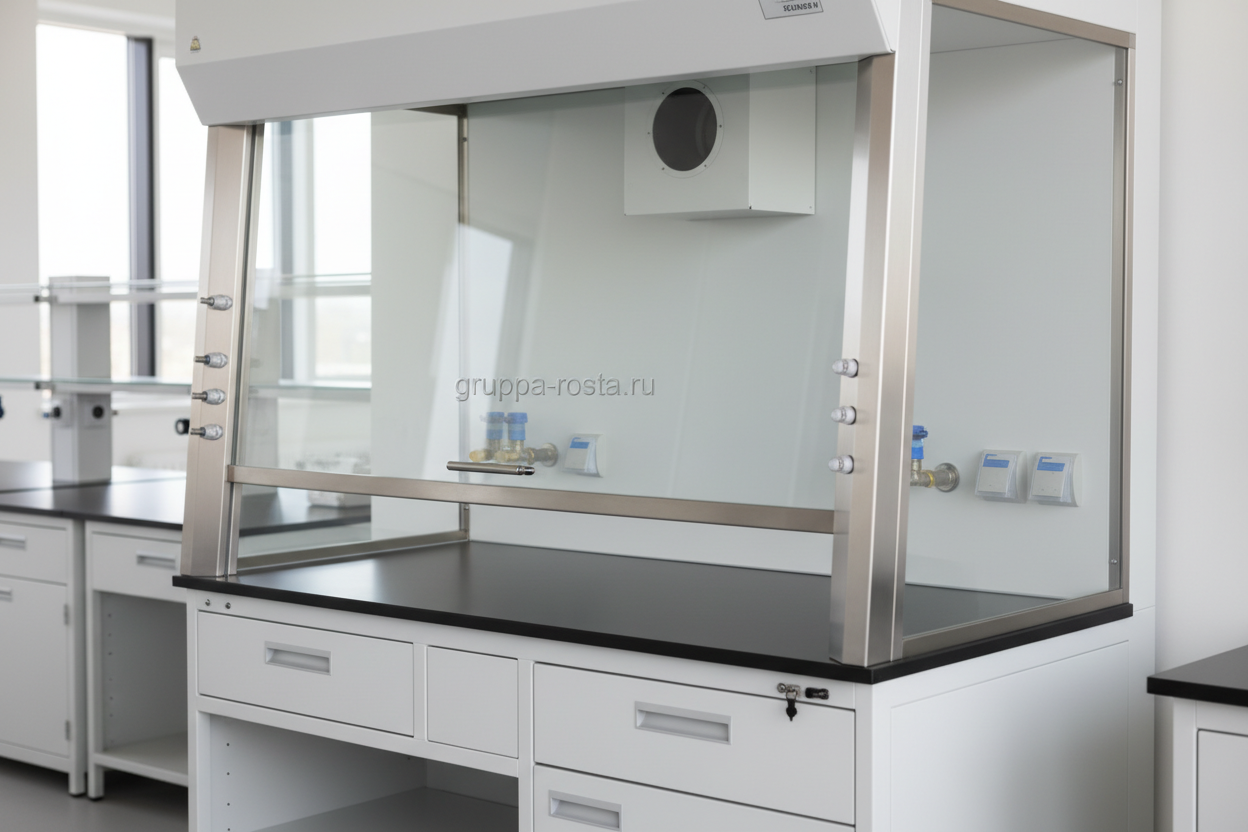

Лаборант опускает стеклянную створку и ставит колбу на столешницу. Если под руками нормальная аэродинамика, антивихревой профиль кромки и правильно настроенный клапан, поток тянет ровно, ничего не «дышит» в лицо. Часто это видно сразу: шторка ходит плавно, свет не слепит, розетки и вентили на нужной высоте, шума от вентилятора почти нет.
Что важно в конструкции. Каркас — сталь с порошковым покрытием или нержавейка; внутренний вкладыш — ПП, компакт-ламинат (HPL), сталь с химстойкой эмалью; столешница — эпоксидная смола, керамика, ПП или нержавейка. Стекло створки — закалённое 6–8 мм, подъем — противовес или газлифты, рекомендуется аварийная фиксация на 300–400 мм. Аэродинамика: воздухозахватный профиль, направляющие диффузоры, задние рассечки (baffles) и равномерный подсос по ширине. Электрика: светодиод 10–20 Вт (500–1000 лк на плоскости), розетки IP54, кнопка аварийного отключения; грузоподъемность столешницы — не менее 120–200 кг равномерной нагрузки.
| Материал/исполнение | Устойчивость к реагентам | Когда подходит | Минусы | Ориентир по цене |
|---|---|---|---|---|
| Стальной корпус + HPL/эмаль внутри | Органика, слабые кислоты/щелочи | Общелабораторные задачи, обучение | Не любит HF и концентрированные кислоты | База: доступно |
| ПП (polypropylene) вкладыш/корпус | Кислоты/щелочи, хлориды, бром | Травление, минеральная химия | Чувствителен к высоким температурам, мягче механически | Средний/выше среднего |
| Нержавеющая сталь AISI 304/316 | Растворители, биопробы, умеренные кислоты | Чистые помещения, биохимия | Дороже, не для HF | Средний/высокий |
| Столешница эпоксидная | Органика, большинство кислот/щелочей | Универсальная химия | Боится длительного жара >160°C | Средний |
| Столешница керамическая | Сильные кислоты, высокая термостойкость | Агрессивная среда, горячие процессы | Тяжёлая, дороже | Высокий |
| Столешница ПП | Кислоты/щелочи, HF | Минеральная химия, травление кремния | Мягкая, царапается | Средний |
Про воздух и автоматику. Производительность одной точки — ориентир 700–1600 м³/ч в зависимости от ширины и приоткрытия створки. Для стабильности — дроссель/шибер, иногда VAV-клапан по давлению и датчик «face velocity» с сигнализацией. Рециркуляционные (безканальные) шкафы применимы под узкие задачи и сертифицированные фильтры, но для неизвестных смесей, HF и перхлоратов — нет. Это тонкость, которой лучше придерживаться, иначе рискуете безопасностью.
Цена, коммерческие предложения и где купить
На почте у закупщика — три КП: в одном цена ниже всех, но без монтажа и протоколов, в другом — дороже, зато с пуско-наладкой и годом сервиса, третий обещает «под ключ» за 10 дней. Часто дешевле не значит выгоднее: добавьте доставку, монтаж, воздуховоды, вентилятор и испытания — итог меняется.
| Тип шкафа | Ориентировочная стоимость в СПб | Что обычно входит | Когда выбирать |
|---|---|---|---|
| Базовый 1200 мм, сталь+HPL | от 120–180 тыс. ₽ | Корпус, свет, розетки, паспорт | Общая химия, учебные |
| Универсальный 1500–1800 мм | 180–300 тыс. ₽ | Коммуникации, шибер, пуско-наладка | Рутинные аналитические работы |
| Кислотный (ПП-вкладыш) | 280–450 тыс. ₽ | ПП-вкладыш, химстойкая фурнитура | Кислоты, соли, коррозивы |
| С мойкой/скруббером | 450 тыс. – 1,2 млн ₽ | Промывка, антикоррозионные воздуховоды | HF, перхлораты, агрессивные пары |
| Рециркуляционный с фильтрами | 220–500 тыс. ₽ | Фильтр(ы), контроль потока | Локальные органические пары, без каналов |
На что смотреть в КП. Четкое указание стандарта (включая «вытяжной шкаф ГОСТ»), скорость подсоса при заданной высоте створки, материалы и толщины, перечень коммуникаций, тип вентилятора/клапана, наличие протоколов первичных испытаний и монтажа. Срок изготовления, доставка до Санкт-Петербурга и разгрузка, гарантия и регламент сервисных осмотров. Уточняйте, входит ли подключение к существующей вентиляции и кто делает проект/балансировку.
Где купить без лишних рисков. Прямые производители и проверенные региональные дилеры — оптимально, особенно если нужен быстрый шеф-монтаж и сервис. Маркетплейсы подходят для типовых позиций, но для лабораторий с особыми реагентами лучше персональный проект. Если искать запросом «вытяжной шкаф купить Санкт-Петербург», отбирайте тех, кто готов выехать на объект, показать образцы материалов и дать контакты референс-клиентов.
И да, «лабораторный вытяжной шкаф цена» всегда пляшет от комплектации: ПП-вкладыш, керамика, VAV, взрывозащищенная электрика, скруббер и удалённый вентилятор добавляют к бюджету заметно, но часто окупаются безопасностью и стабильной тягой.
Монтаж, логистика, гарантия и типичные ошибки
Приехал шкаф, но не входит в дверной проем, а грузовой лифт на ремонте — знакомый сценарий. В реальности половину задержек съедает логистика, а не техника. Проверьте пути заноса и высоту потолка до заказа — и спите спокойно.
Монтаж и подключение. Разгрузка и сборка на месте занимают 4–8 часов для одного шкафа, подключение к каналу — еще 2–4 часа при готовом фланце. Воздуховоды для химии — ПП/ПВХ, сварка/фланцы, уклон к дренажу, антикоррозионная арматура. Вентилятор лучше вынести за пределы лаборатории (кровля/техэтаж) для снижения шума и вибраций. Электрика — отдельная линия с автоматом и УЗО, розетки IP54, заземление; вода/слив — химстойкие, с нейтрализатором, если по реакции может пойти кислый сток.
- Минимальные проходы: ширина дверей не менее 800 мм или поставка «в разборе».
- Высота установки: оставьте минимум 300–400 мм до потолка для воздуховода и сервиса.
- Балансировка ОВК: после подключения нужен замер и настройка расхода (м³/ч) под требуемую скорость подсоса.
- Проверка: дымовой тест, карта скоростей, калибровка сигнализации — занести в протокол ввода.
Гарантия и сервис. Типовой срок — 12–24 месяца на шкаф и 12 месяцев на монтаж, при условии регламентного обслуживания. Сохраняйте паспорт, схему электрики и журналы ТО; для рециркуляционных — план замены фильтров и ручная проверка герметичности. Заказывайте ежегодное обследование — это не формальность, а контроль реальной безопасности.
- Типичные ошибки: подключение в «любой» ближайший канал без расчёта — тянет плохо, соседи жалуются запахом.
- Установка напротив двери/окна — сквозняк срывает поток через створку.
- Неподходящая столешница под реагенты — через месяц пятна и вздутия.
- Выбор рециркуляционного шкафа под неизвестные смеси — фильтры не спасут.
- Игнорирование шума — 65–70 дБА у пользователя быстро становится проблемой.
- Отсутствие актов и протоколов — на проверке придётся всё переделывать.
Итог простой: спланируйте логику процессов, подтвердите соответствие «требования к вытяжным шкафам», заложите монтаж и испытания в бюджет. Тогда шкаф не станет «красивой мебелью с вентилятором», а будет работать по назначению — тихо, безопасно и долго.
