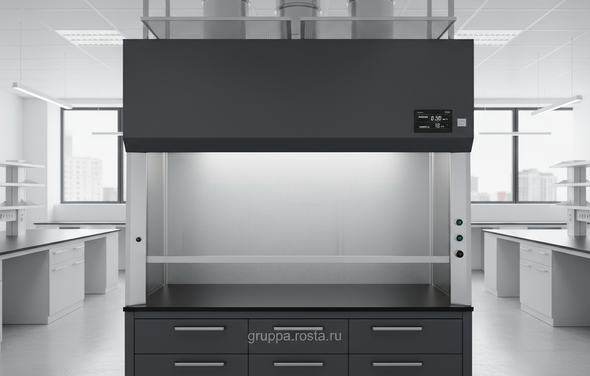

Требования и стандарты: ГОСТы для вытяжных шкафов
Специалист по ОТ открывает паспорт, ищет глазами «соответствует ГОСТ…» и замеряет анемометром створ. В этом моменте решается, пройдёт ли аудит и можно ли работать безопасно уже завтра.
Если по-простому, вытяжной шкаф должен вписываться сразу в несколько «семейств» норм: безопасность труда (ССБТ), пожарная безопасность, требования к воздуху рабочей зоны, а также строительные нормы по вентиляции зданий. На практике в паспорте и декларации вы увидите ссылки на ГОСТ 12.2.ххх (общие требования безопасности к оборудованию), ГОСТ 12.1.005 (воздух рабочей зоны), ГОСТ 12.1.004 (пожарная безопасность), плюс проектные нормы по вентиляции (актуальные СП/СНиП для ОВиК). Для ввода в оборот производитель оформляет декларацию ЕАЭС по ТР ТС 010/2011 «О безопасности машин и оборудования»; электрооснащение и освещение проверяются на электробезопасность и заземление. Формулировка «вытяжной шкаф ГОСТ» корректна, когда в документах есть протоколы испытаний по методикам ССБТ и комплектность «паспорт + руководство + декларация».
| Параметр | Что требует стандарт/практика | Как проверяют |
|---|---|---|
| Скорость подсоса на рабочем проёме | Стабильно ~0,5 м/с (допуск ±0,1 м/с) при штатном открытии створки | Анемометрия по сетке точек; дым-тест на срыв потока |
| Воздухообмен и герметичность | Отсутствие проскоков, равномерность подсоса, отсутствие обратной тяги | Визуализация дымом, балансировочные замеры системы ОВиК |
| Освещённость рабочей зоны | Не ниже 500 лк без заметных бликов | Люксметр, проверка зон неравномерности |
| Шум и вибрация | Комфортная работа: как правило ≤65 дБА у фронта | Шумомер; осмотр креплений вентилятора и воздуховодов |
| Материалы и пожаробезопасность | Негорючие/трудногорючие, химически стойкие поверхности | Протоколы испытаний материалов; маркировка, паспорта ЛКП/пластика |
| Электробезопасность | Заземление, защита IP осветителей, автомат защиты | Контроль сопротивления, проверка маркировки, схема |
В реальности ещё смотрят СанПиН по предельно допустимым концентрациям и список реагентов в лаборатории: именно он диктует требуемую кратность воздухообмена и тип фильтрации. В проекте указывают применимые редакции норм, а в акте пусконаладки фиксируют фактические значения.

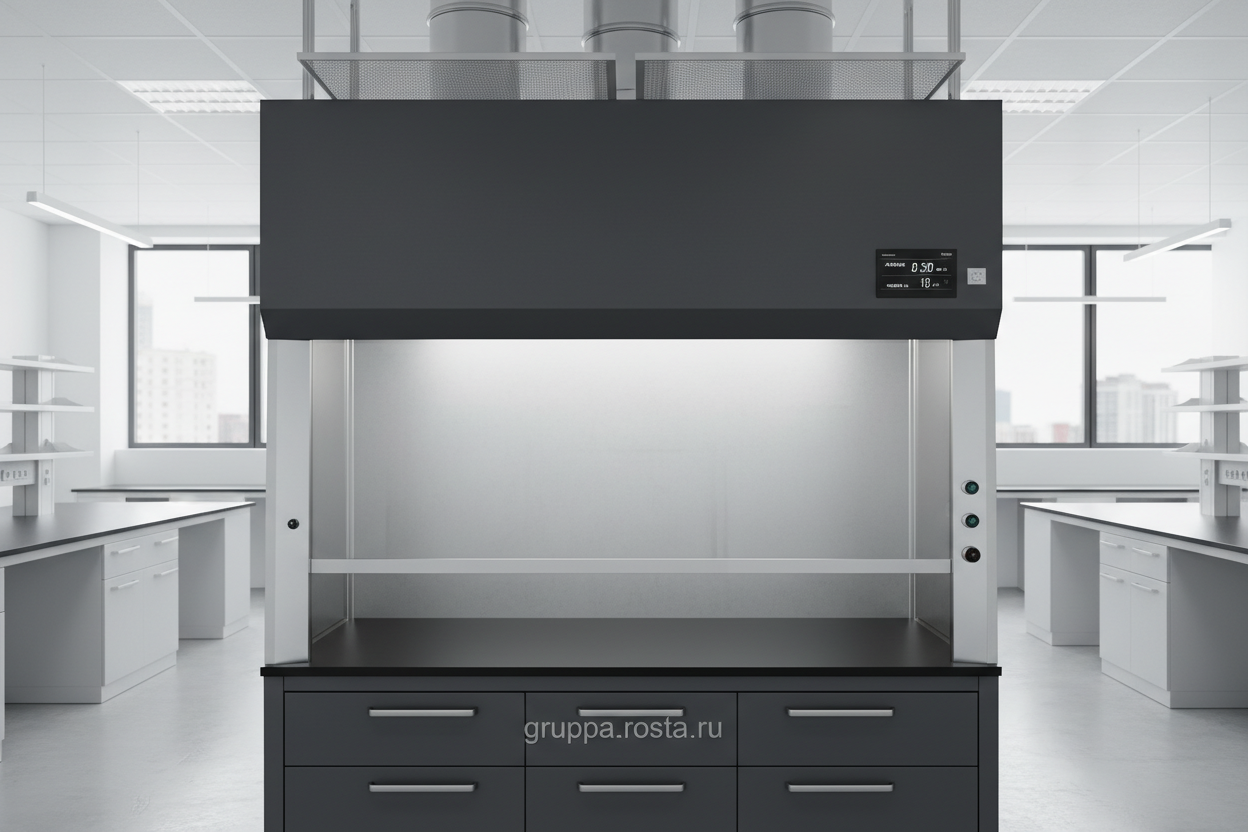

Ключевые характеристики: материалы, вентиляция, фильтры
Кислота пролилась — столешница цела, запаха нет, сигнализация молчит. Так и должно выглядеть нормальное рабочее утро у химика.
Материалы начинаются с корпуса: сталь с эпоксиполиэфирным порошковым покрытием для универсальных задач, полипропилен (PP) — когда много кислот и щелочей, нержавейка AISI 304/316 — под агрессивные пары и чистые зоны. Столешницы: фенолформальдегидная (HPL, химстойкая), керамика, эпоксидная — выбирают по химии и температуре, типовая толщина 25–40 мм, нагрузка 120–200 кг. Внутренние панели — композит с антистатикой или PP, чтобы не отравить персонал деградацией ЛКП. Стекло створки — закалённое или триплекс, рамка — алюминий/сталь; тросовый или рычажный привод с фиксаторами. Важный момент: кромки и швы — без «карманов», которые впитывают реагенты и мешают уборке.
Вентиляция бывает с постоянным расходом (CAV) или переменным (VAV) — второе экономит воздух и деньги, особенно при парке шкафов. Нужен ровный подсос по фронту, обтекание без турбулентных «мертвых зон», дефлекторы и байпас для стабильности при движении створки. Вентилятор чаще выносной, из PP/ПВХ или антикоррозийной стали; крыльчатка — устойчивa к парам, с антивибрацией. Шум гасят гибкими вставками и грамотной трассой. В реальности экономия на воздуховодах мстит завихрениями и потерей скорости на створе.
Фильтры нужны, если нельзя вести в общий канал или требуется локальная нейтрализация. Угольные кассеты — для органики; импегнированный уголь — для кислот/аминов/формальдегида; HEPA H14 — для аэрозолей и порошков; префильтр G4–F7 защищает «дорогую» ступень. Срок службы — 6–18 месяцев по загрузке, поэтому обязательно — индикаторная трубка/датчик и журнал замены. Если по-простому: реагенты диктуют сорбент, процесс — расход, а вентиляция здания — допустимую схему (канальная или рециркуляционная).
| Процесс/реагенты | Рекомендация по отводу |
|---|---|
| Концентрированные кислоты, щёлочи | Канальный шкаф, PP/ПВХ воздуховоды, возможно скруббер |
| Органические растворители | Канальный с искробезопасным вентилятором; либо угольные кассеты (при согласовании) |
| Порошки, наночастицы | HEPA H14, герметичный корпус, контроль утечек |
| Смешанная химия низкой интенсивности | Рециркуляционный с мультикассетами и мониторингом |
Как выбрать вытяжной шкаф: чек‑лист и критерии
Закупщик просит «один универсальный шкаф на все случаи». Инженер морщится: универсальный — это правильно подобранный под ваши процессы, а не «самый дешёвый 1200 мм».
- Составьте перечень операций и реагентов: концентрации, объёмы, температура, возможные выбросы.
- Определите требуемую скорость подсоса и расход воздуха (по процессу и числу одновременных операций).
- Выберите схему: в канал или с фильтрами. Сверьте с проектом вентиляции здания.
- Материалы: корпус (сталь/PP), столешница (HPL/керамика/эпоксид), фурнитура, стойкость к вашей химии.
- Размер: ширина 900/1200/1500/1800 мм, высота рабочей зоны, полезная глубина под ваше оборудование.
- Оснащение: розетки, газ/вода, раковина, поддон-пролив, LED-свет, окно обслуживания.
- Безопасность: монитор тяги, сигнализация, ограничитель подъёма створки, аварийный выключатель.
- Вентилятор и воздуховоды: материал, расположение, уровень шума, виброизоляция.
- Документы: паспорт, руководство, декларация ЕАЭС, протоколы испытаний, гарантийные условия.
- Сервис: доступность фильтров/запчастей, регламент ТО, сроки поставки.
Приёмка — это не «включили — дует». Это замер скорости по сетке на створе, дым-тест на удержание, проверка освещённости, шума и заземления, плюс акт балансировки системы ОВиК. В акте фиксируют режим (положение створки, расход), чтобы потом не спорить «почему стало хуже». Если у вас стоит задача купить вытяжной шкаф лабораторный с фильтрами, заранее заложите бюджет и время на пусконаладку и обучение — это спасает от простоев и штрафов. Важный момент: согласуйте с охраной труда перечень документов до тендера, а не после поставки.
Эргономика часто недооценена: высота рабочей кромки 900 мм удобна не всем, иногда нужен 850 мм; кромка столешницы — скруглённая; створка ходит легко, фиксируется в нескольких положениях. Мелочь, но сотрудники скажут спасибо.
Монтаж, логистика и сертификация оборудования
Груз приехал, и тут выясняется: поворот на коридоре — 80 см, а паллета — 100. Знакомо? Планирование маршрута внутри здания — половина успеха.
Шкаф весит 150–350 кг в зависимости от ширины и материалов, идёт в жёсткой упаковке, иногда — модульно. Нужны допуски на погрузо-разгрузочные работы, подъёмники, защита полов и стен. На объекте проверяют готовность: приток/вытяжка, электрика 220 В с заземлением, подвод коммуникаций (если нужны газ/вода), место под вентилятор и трассу каналов. Механический монтаж — 4–8 часов, прокладка воздуховодов и подключение — ещё 4–12 в зависимости от длины и сложности. В реальности больше времени уходит на аккуратную врезку в существующую систему и шумоглушение, чем на сборку корпуса.
- Приёмка места: габариты проходов, лифты, зона выгрузки, временное хранение.
- Сборка и расстановка: выверка по уровню, крепление, герметизация стыков.
- Монтаж воздуховодов: материал PP/ПВХ/оцинковка (по химии), подвесы, компенсаторы, дефлектор на кровле.
- Подключение электрики и опций: свет, сигнализация, монитор тяги, коммуникации.
- Пусконаладка: замер расхода, скорость на створе, шум, освещённость, протоколы.
- Обучение персонала и передача комплекта документов.
По сертификации от производителя запрашивают декларацию соответствия ЕАЭС по ТР ТС 010/2011, паспорт изделия, руководство по эксплуатации, протоколы испытаний ключевых характеристик (скорость подсоса, освещённость, электробезопасность). Для электроузлов — паспорта и сертификаты комплектующих. Материалы корпуса и столешницы — с протоколами химстойкости и пожарно-технических показателей. Для фильтрующих моделей — паспорта на кассеты и методика утилизации отработанных фильтров.
Важный момент: кто балансирует общую вентиляцию — подрядчик шкафа или эксплуатация здания? Это должно быть прописано в договоре, иначе получите «дует, но не так» и бесконечные взаимные претензии.
Цена, гарантия, сервис и типичные ошибки при покупке
Два КП на столе: разница вдвое при одинаковой ширине. Почему так? Потому что «цена вытяжного шкафа» — это не только короб и стекло, а ещё воздух, материалы и риски.
| Фактор | Как влияет на стоимость | Ориентир |
|---|---|---|
| Ширина и исполнение | Чем шире и выше проём, тем больше расход воздуха и металла | 900/1200/1500/1800 мм — шаги +15–25% к цене |
| Материалы | PP/керамика/нержавейка дороже стали с ЛКП | +20–60% к базовой конфигурации |
| Схема отвода | Фильтрующий модуль и кассеты увеличивают CAPEX, но экономят воздух | +25–70% к базовой; OPEX на фильтры — регулярно |
| Автоматика и безопасность | Монитор тяги, VAV, сигнализация — повышают цену и безопасность | +10–40% |
| Логистика и монтаж | Этажность, доступ, длина трассы воздуха — существенная доля сметы | От 8 до 25% проекта |
В рублях это выглядит так: базовый канальный шкаф 1200 мм из стали с химстойкой столешницей — ориентировочно 170–260 тыс. ₽; исполнение из PP/с керамикой — 280–500 тыс. ₽; рециркуляционный с угольными/HEPA кассетами — 350–700 тыс. ₽; VAV и расширенная автоматика — плюс ещё 80–250 тыс. ₽. Это ориентиры, рынок гуляет по курсу и комплектации. В реальности итог определяется проектом вентиляции и списком опций, поэтому сравнивайте спецификации построчно.
- Гарантия: обычно 12–36 месяцев, при условии регламентного ТО и чистых фильтров.
- Сервис: ежегодная валидация (скорость/дым/шум/свет), замена фильтров каждые 6–18 месяцев, ревизия приводов створки.
- Эксплуатация: ведите журнал, не блокируйте створку внешними предметами, держите проём закрытым сверх минимально нужного.
Типичные ошибки: выбирать только по цене и ширине; не учитывать химсостав выбросов и тип фильтров; подключать к «свободному» каналу без расчёта; забывать про монитор тяги; заказывать мебельное ЛКП, которое «плывёт» от кислот; не прописывать в договоре пусконаладку и балансировку. Соблюдение простых «требования к вытяжному шкафу» экономит годы нервов и денег.
Итог простой: хотите купить вытяжной шкаф лабораторный без сюрпризов — начните с чек‑листа процессов и проекта ОВиК, требуйте документы до подписания договора и закладывайте пусконаладку с измерениями. Тогда текст «вытяжной шкаф ГОСТ» в паспорте будет значить не строчку для галочки, а реально безопасную работу.
