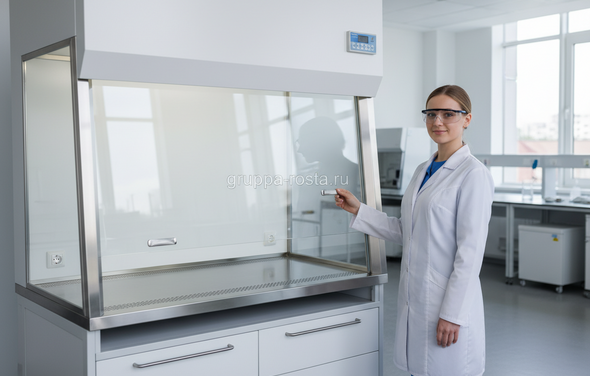

Требования ГОСТ и нормативы для вытяжных шкафов
Инженер запускает новую лабораторию, инспектор уже на пороге и первым делом просит паспорт шкафа и протоколы замеров. В такие моменты становится понятно: «просто купили шкаф» — не равно «всё по нормам».

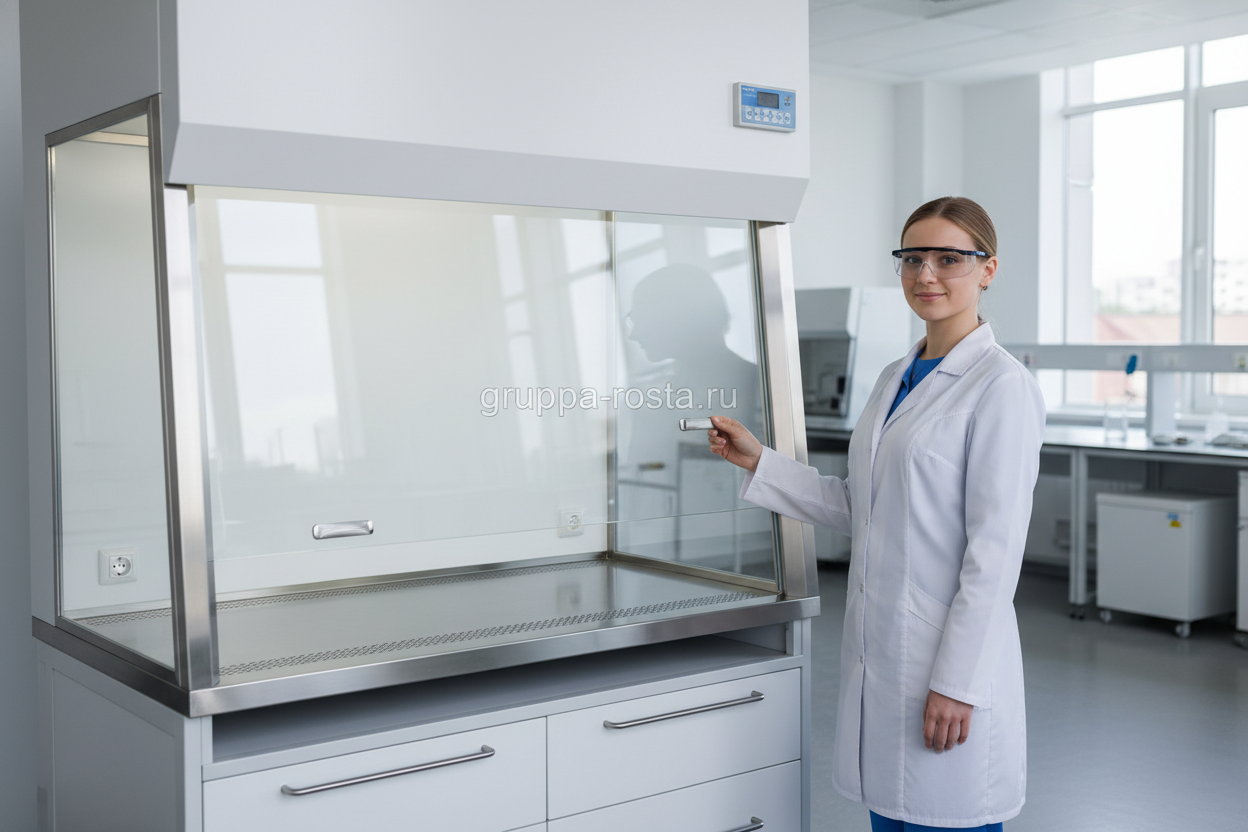

Если по-простому, требования к вытяжным шкафам ГОСТ — это про безопасность персонала, стабильную аэродинамику и стойкие материалы. Нормативы задают, что у шкафа должны быть: устойчивый приток воздуха через рабочий проём, контролируемая скорость на фронте, правильная подсветка и электрика, заземление, маркировка зон, химстойкие поверхности и герметичные воздуховоды. Отдельно регламентируются инструкции по эксплуатации, предупреждающие таблички и порядок ввода в эксплуатацию. В реальности проверяют не только «бумаги», но и фактические параметры на объекте — анемометром, дымом и прибором контроля шума.
Документы и маркировка, которые обычно требуют:
- Паспорт изделия с указанием модели, серии, допустимых сред и способов подключения.
- Руководство по эксплуатации с разделом «Меры безопасности» и «Техническое обслуживание».
- Декларация соответствия ЕАЭС (ТР ТС) и ссылки на применённые ГОСТ для материалов, электрики и вентиляции.
- Протоколы приемочных испытаний: скорость входного потока, освещённость, шум, сопротивление изоляции, заземление.
- Шильдик с серийным номером, датой выпуска и знак обращения на рынке ЕАЭС.
Что проверяют на приемке и аттестации:
- Скорость входного потока воздуха на рабочем проёме в контрольных точках; стабильность при разной высоте створки.
- Дымовую визуализацию — утечек за контур быть не должно, особенно по углам и в зоне рук оператора.
- Освещённость рабочей зоны, уровень шума, отсутствие вибраций и искрения, корректную работу аварийной сигнализации потока.
- Герметичность воздуховодов, правильное направление потока, наличие обратного клапана, качество заземления.
- Как выбрать вытяжной шкаф с гарантией: экспертная инструкция
Закупщик держит на экране три коммерческих предложения — цены похожи, а отличия «в мелочах». Именно эти «мелочи» потом становятся простоем и расходами или, наоборот, безотказной работой на годы.
Начните не с каталога, а с процесса: какие вещества, в каких объёмах и при какой температуре вы используете. Важный момент — учесть пиковые нагрузки: несколько операторов, нагрев, выделение паров кислот или растворителей. После этого определяются габариты (ширина, глубина, высота проёма), тип отвода (канальный или рециркуляционный с фильтрами), требуемые коммуникации (вода, газ, вакуум, электро), а также материалы столешницы и корпуса под ваши среды. Дальше — безопасность: тип створки (вертикальная/горизонтальная), ограничитель высоты, датчик потока с визуальной и звуковой сигнализацией, аварийная кнопка. И только потом — нюансы эргономики: угол обзора, освещённость, расположение розеток, доступ к сервису. В реальности именно сочетание «подходящего по химии» материала и доказанной стабильности воздушного режима решает исход.
- Соберите перечень реактивов и операций (СОЖ, кислоты, щёлочи, перхлорная, формальдегид, порошки и т.п.).
- Определите тип отвода: канальный (максимальная защита) или рециркуляционный (когда нет возможности подключить шахту; нужны фильтры — уголь/HEPA и регламент замены).
- Рассчитайте габариты: ширина 900/1200/1500/1800 мм, глубина рабочей зоны, высота проёма для манипуляций и приборов.
- Выберите материалы: столешница (эпоксидная смола, керамогранит, нерж. сталь, полипропилен), внутренняя облицовка и поддон.
- Проверьте безопасность: датчик потока, ограничитель створки, антивзрывные элементы при работе с ЛВЖ, искробезопасная электрика там, где требуется.
- Согласуйте подключение: диаметр воздуховода, производительность вытяжки, компенсация притока, автоматика вентиляции здания.
- Запросите доказательства: протокол измерения скорости на образце, видео дымовой пробы, список внедрений в вашей отрасли.
- Сверьте гарантию и сервис: срок, покрытие, время реакции, наличие склада запчастей, регламент ТО.
Если по-простому: хороший вытяжной шкаф с гарантией — это не только цена на табличке, это подтверждённая удерживающая способность плюс готовность производителя ехать на объект, когда это нужно.
Попросите включить в договор «пусконаладку с замерами» и обучением персонала. Зафиксируйте, кто поставляет воздуховоды и автоматику — одна команда отвечает за весь результат, иначе стрелки побегут кругами.
- Характеристики, материалы и сравнение конструкций
Технолог просит шкаф под кислоты, а соседний отдел — под органику и нагрев. Один «универсал» редко идеально закрывает обе задачи.
Ключ — в материалах и аэродинамике. Корпус может быть из стали с порошковым покрытием, из полипропилена (PP), нержавейки или компакта HPL; внутренняя облицовка и поддон — из химстойких листов; столешница — эпоксидка, керамогранит, нерж. сталь или PP. Для кислот и хлорсодержащих сред предпочтителен PP или нерж. сталь с правильной маркой, для органики — эпоксидная смола или керамогранит, устойчивые к растворителям. При ЛВЖ обращайте внимание на искробезопасность фурнитуры и электрики, изоляцию и вентиляцию пространства под столешницей. Освещение, обзор без искажений, плавный ход створки и удобные вводы коммуникаций — это то, что ежедневно экономит время и снижает риск ошибок.
| Материал | Химстойкость | Темп. режим | Плюсы | Ограничения | Где уместен |
|---|---|---|---|---|---|
| Сталь с порошковым покрытием | Хорошая к большинству растворов | До средних температур | Жёсткость, цена, ремонтопригодность | Чувствительна к сколам покрытия, к агрессивным кислотам | Общелабораторные работы, учебные |
| Полипропилен (PP) | Отличная к кислотам/щёлочам | Ограничен по нагреву | Не корродирует, лёгкий, герметичный | Не любит высоких температур и органику типа толуола | Кислотные процессы, травление |
| Нерж. сталь (AISI 304/316) | Высокая, особенно у 316 к хлоридам | Выше среднего | Прочность, термостойкость, легко дезинфицировать | Цена, риск питтинга при неправильной марке | Фарма, пищевка, органика с нагревом |
| Компакт HPL | Хорошая к многим реагентам | Средний | Тёплый к инструменту, эстетика | Не для сильных кислот и концентрированных окислителей | Аналитика, сухие процессы |
| Эпоксидная столешница | Стойка к кислотам и растворителям | Средний/выше среднего | Монолит, ремонтируется, не боится проливов | Вес, чувствительность к точечному удару тяжёлым предметом | Хим. анализы, органика |
По конструкциям вытяжные шкафы делятся на канальные и рециркуляционные. Первые подключаются к вентиляционной шахте и отводят загрязнённый воздух наружу — классическое решение с максимальной защитой. Вторые используют кассеты (уголь, специфические сорбенты, HEPA) и возвращают очищенный воздух в помещение — выручает, когда нет возможности пробить шахту, но требует строгого регламента замены фильтров и контроля прорыва.
- Канальный: лучший выбор для ЛВЖ, агрессивных кислот, термонагруженных процессов.
- Рециркуляционный: для слабых испарений и временных/мобильных лабораторий, при грамотном подборе фильтров.
- Специсполнения: для перхлорной кислоты (моющиеся каналы), с искрозащитой, с вытяжной тумбой под установку аппаратов.
Эргономика — не мелочь. Равномерная подсветка 400–600 лк, плавный противовес створки, удобные проёмы для рук и широкая зона обзора снижают ошибки. Датчик потока с яркой индикацией и звуком — обязательный. Часто это видно сразу: на хорошем шкафу оператор инстинктивно держит створку низко и не ищет выключатели вслепую.
- Цена, гарантия, сервис и коммерческие условия покупки
Смета уже у финансового директора, и вопрос простой: «Почему у этого дороже?» Ответ «потому что лучше» не работает без фактов.
Цена складывается из габарита, материалов, типа отвода, оснащения и пусконаладки. Чтобы купить вытяжной шкаф лабораторный цена была прозрачной, просите развернутую калькуляцию: базовая конфигурация, опции (датчик потока, газ/вода, электропакет, мойка), воздуховоды и монтаж, пусконаладка с замерами, обучение. На TCO серьёзно влияют фильтры (для рециркуляции), энергопотребление и частота ТО. Срок поставки и локальный склад запчастей — ещё два фактора, которые либо сэкономят недели простоя, либо добавят их. Важный момент: в договоре должны быть SLAs на выезд сервиса и перечень расходников с кодами — без этого «гарантия» превращается в обещания.
- CAPEX: корпус и столешница, фурнитура, автоматика, коммуникации, монтаж/воздуховоды.
- OPEX: фильтры (если рециркуляция), профилактика, калибровка датчиков, замена ламп, электроэнергия.
- Скрытое: проект вентиляции, приточная компенсация, согласование трасс в здании.
Гарантия: базово 12–24 месяца, расширяемая до 36 при соблюдении регламента ТО — уточняйте, что именно покрывается (датчики, свет, фурнитура, створка, вентилятор, фильтры в гарантию обычно не входят как расходники). Для «вытяжной шкаф с гарантией» требуйте акт ввода с протоколами замеров — это юридическая точка отсчёта. Хорошая практика — фиксированная стоимость выездов после гарантийного периода и авансированный комплект ЗИП на складе заказчика.
Коммерческие условия: предоплата/отсрочка, график поставки, ответственность за интеграцию с вентиляцией, штрафы за срыв сроков. Коротко — меньше неопределённостей в тексте договора, меньше сюрпризов на объекте.
- Ошибки при выборе, монтаж и безопасная эксплуатация
«Шкаф есть, а тянет слабо» — фраза, которую слышит каждый сервисный инженер. Почти всегда причина в неверной связке «шкаф — воздуховод — приток» и расположении в комнате.
Типовые ошибки начинаются с выбора «универсального» материала под агрессивную химию и продолжаются неправильным подключением к сети вентиляции здания. Ставят шкаф у двери или окна — поток рвётся, датчик орёт, оператор подставлен под пары. Запускают без пусконаладки, не калибруют датчик потока, не обучают персонал и хранят реагенты внутри — а потом удивляются коррозии и ложным срабатываниям. Часто это видно сразу: по царапанной створке, отсутствию шильдика заземления и разным «саморезам» на воздуховоде.
- Неверный выбор материалов под реагенты (кислоты в стальном шкафу без должной защиты; ЛВЖ без искрозащиты).
- Отсутствие компенсации притока — вытяжка «захлёбывается», скорость падает.
- Слишком длинные/узкие/ломаные воздуховоды, нет обратного клапана, негерметичные соединения.
- Установка у дверей, проходов, окон, кондиционеров — турбулентность и срыв факела.
- Игнорирование высоты рабочего проёма — створка поднята слишком высоко, удержание слабое.
- Нет пусконаладки и протоколов — никто не знает реальных параметров.
- Отсутствие обучения: оператор тянет оборудование к краю, закрывает решётки, глушит поток.
- Хранение бутылей и отходов внутри — переполнение, испарения, пожарные риски.
Безопасная эксплуатация — простые правила, но их надо зафиксировать и повторять. Поднимайте створку только на рабочую высоту, держите лицо выше нижнего края, не перекрывайте решётки, включайте шкаф заранее перед началом работы и дайте ему «дотянуть» после окончания. Ежемесячно делайте дымовую пробу, раз в полгода — замеры скорости и осмотр фурнитуры.
- Створка низко — защита высоко; работайте на рекомендованной высоте.
- Держите стол свободным на 150–200 мм от решёток, тяжелое — глубже внутрь.
- Не ставьте нагреватели у передней кромки, не сушите ЛВЖ внутри.
- Включайте заранее (3–10 минут), после работы — выдержка для полного отвода паров.
- Журнал ТО: замеры скорости, проверка сигнализации, состояние уплотнений и тросов.
- Для рециркуляции — график замены фильтров и протоколы утилизации.
Обучение и чек-лист на двери творят чудеса. Один лист А4 снижает риски сильнее, чем любой красивый буклет.
- Модульность, срок службы и масштабирование лаборатории
Сегодня у вас одна линия анализа, через год — два новых метода и ещё двое сотрудников. В реальности выигрывает тот, кто заложил масштабируемость в мебель и коммуникации с первого дня.
Модульные вытяжные шкафы и системы подбора тумб позволяют менять конфигурацию без стройки: стандартные ширины, сменные панели с вводами коммуникаций, унифицированные воздуховоды и быстросъёмы. Заложите запас по производительности вентиляции и розеткам, оставьте пространство для второго шкафа или боковой модуля. Ставьте типовые элементы — проще перекинуть секцию, заменить столешницу, дооснастить датчиком потока или сервисным краном. С точки зрения соответствия ГОСТ вытяжной шкаф должен сохранять параметры и после перестановки — это значит, что производитель предоставляет типовые решения крепежа, уплотнений и адаптеров воздуховодов. Если по-простому: меньше уникальных деталей — быстрее растёте и дешевле ремонтируетесь.
- Стандартизируйте ширины (900/1200/1500/1800 мм) и точки подключения к воздуховоду.
- Выбирайте сменные коммуникационные панели и унифицированные краны/розетки.
- Заложите отдельный автомат на каждый шкаф и шину заземления с запасными точками.
- Предусмотрите мобильные тумбы и места под фильтрокассеты/вентиляторы.
- Для временных задач — рециркуляционные модули с чётким регламентом фильтров.
Срок службы хорошего шкафа — 10–15 лет при соблюдении регламентов и своевременной замене расходников. Корпус и столешницу выбирают «в долгую», а автоматику, свет и фурнитуру — как сменные модули. Поддерживайте доступ к запасным частям и обновлениям: договор на сервис с перечнем ЗИП и временем реакции выезда сэкономит больше, чем кажется.
Итог простой: продуманная модульность + соблюдение требований к вытяжным шкафам ГОСТ = безопасная лаборатория, которая легко масштабируется без поломок и авралов.
