Какие ГОСТы регламентируют вытяжные шкафы
Инженеру прилетает ТЗ: «Нужен вытяжной шкаф для кислот и растворителей». Первая реакция — открыть стандарты и понять, какие цифры и испытания закладывать. И это правильно: без норм легко промахнуться с безопасностью или вентиляцией.
Базовые требования к вытяжным шкафам в России задают несколько документов. Главная связка для кабинетов локальной вытяжки такая: ГОСТ Р EN 14175 (части 1–7) — про безопасность, аэродинамику и методики испытаний (включая трассирующий газ), ГОСТ Р 55525-2013 — про лабораторную мебель в целом, СП 60.13330 — про системы вентиляции помещения. В реальности к ним добавляются СанПиН 1.2.3685-21 (предельно допустимые концентрации в воздухе рабочей зоны), СП 7.13130 по пожарной безопасности и ПУЭ для электрики. Электроблоки и автоматика подтверждаются по ТР ТС 004/2011 (низковольтка) и ТР ТС 020/2011 (ЭМС) — это база для деклараций ЕАЭС.
Если по-простому: «вытяжной шкаф ГОСТ» — это не один документ, а комплект правил. Он определяет скорость подсоса у проема (обычно 0,3–0,5 м/с), стабильность потока при движении оператора, допустимые утечки по методике EN 14175, устойчивость материалов к реагентам, требования к освещенности рабочей зоны и шуму. Важно, что нормы работают вместе с проектом вентиляции: шкаф не даст нужной безопасности без правильного расхода и давления в канале.
- ГОСТ Р EN 14175 — терминология, безопасность, методы испытаний (в т.ч. SF6), требования к конструкции и эксплуатации.
- ГОСТ Р 55525-2013 — габариты, эргономика, общие технические условия для лабораторной мебели.
- СП 60.13330 — расчеты воздухообмена, статического давления, шумов и баланс помещения.
- СанПиН 1.2.3685-21 — контроль концентраций веществ; от него зависят «требования к вытяжным шкафам» по эффективности локальной вытяжки.
- СП 7.13130, ПУЭ, ТР ТС 004/2011, 020/2011 — пожарная безопасность, электроустановки, соответствие ЛВЭ и ЭМС.
Часто это видно сразу: если в паспорте нет ссылок на ГОСТ Р EN 14175 и протоколов аэродинамических испытаний, это не промышленный шкаф, а «короб с вентилятором». Для закупки это критично.
Технические характеристики и конструктивные решения
Оператор приоткрывает створку на 300 мм — и либо чувствуешь уверенный подсос, либо тонкие пары «ползут» в лицо. Разница — в аэродинамике и начинке.

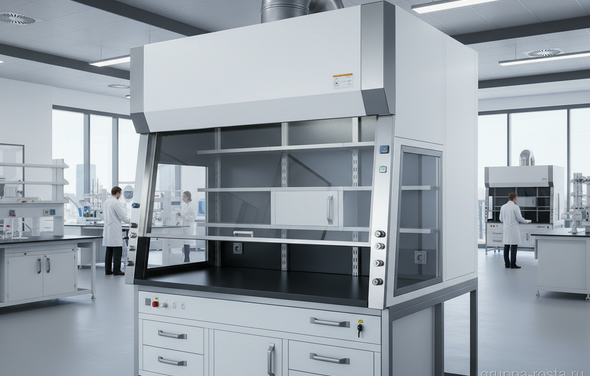

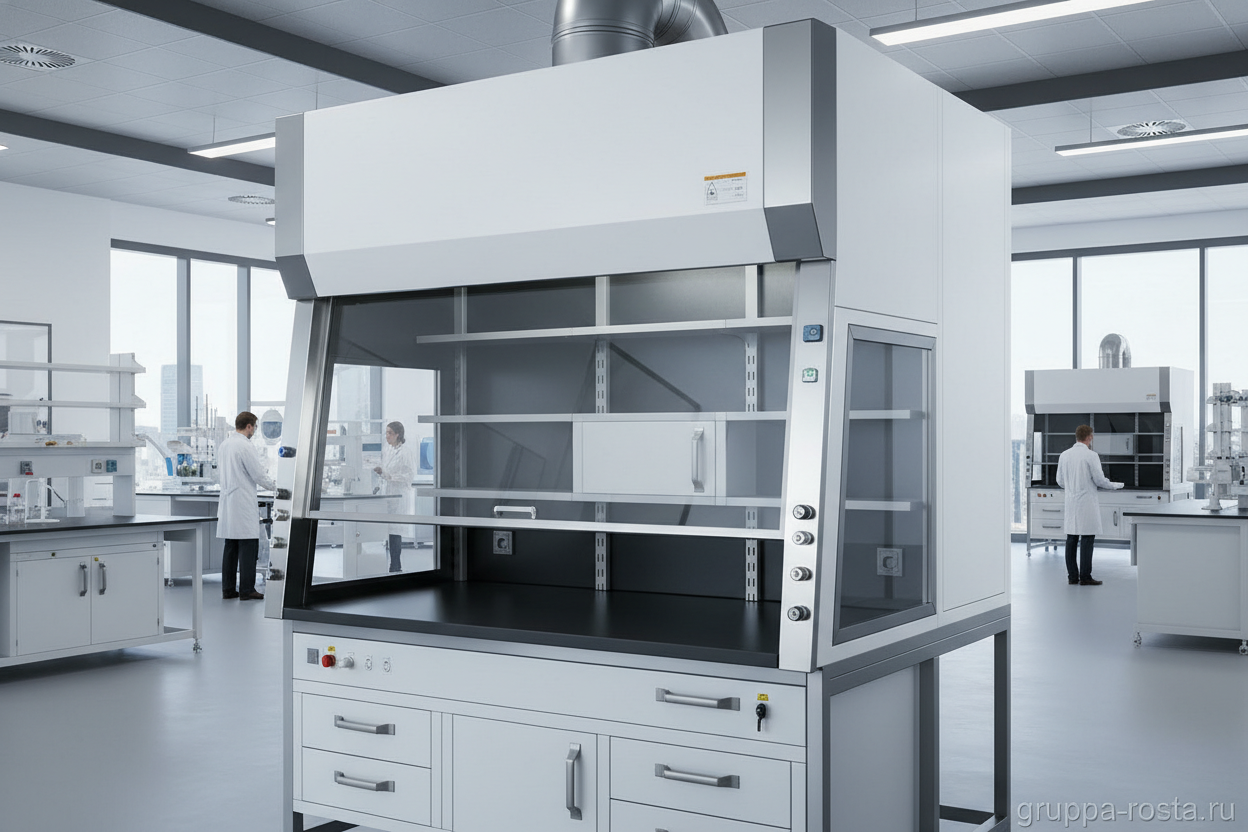

Ключевые узлы: аэродинамический проем с регулируемой шторкой (вертикальной или комбинированной), системы направляющих потоков (верхний/нижний бэк-бэффл), рабочая плита с бортиком и поддоном, сервисные посты (газ, вода, вакуум), энергощит с розетками IP44 и УЗО, герметичный светильник 500–750 лк. Из полезного — датчик потока/сигнализатор скорости, микролифт створки с ограничителем, прозрачные боковые панели или экраны для обзора.
- Аэродинамика и производительность. Номинальная скорость у проема: 0,3–0,5 м/с; расход по типоразмеру: 400–1200 м³/ч; рекомендуемое расчетное давление сети: 250–600 Па.
- Габариты. Ширины 900/1200/1500/1800/2100 мм; глубина 750–900 мм; высота рабочей зоны 700–900 мм; максимальный безопасный подъем створки — 450–550 мм.
- Эргономика. Высота рабочей кромки ~900 мм, шум не выше 55 дБА, подсветка без мерцания, плавный привод створки.
- Оснащение. Точки подачи газа/воды с химстойкими кранами, мойка PP/керамика, перелив/слив в химстойкий сифон, розетки 220 В 16 А, вводы для приборов.
- Вентилятор и магистраль. Чаще — выносной канальный вентилятор (PP/FRP/нерж.), обратный клапан, демпферы, возможна рециркуляция с фильтрами (уголь/HEPA) — но только для согласованных процессов.
Важный момент: хороший «вытяжной шкаф от производителя» всегда подтверждает устойчивость потока при проходах оператора и при порывах (открытие двери, колебания в помещении). Это то, что спасает в нестабильных реальных условиях.
Как выбрать вытяжной шкаф: критерии и советы
Типовая сцена: технолог присылает карту реагентов, а вентиляционщик — доступное давление на этаже. Закупщик хочет одну универсальную модель, но химик просит раздельные решения под кислоты и под ЛВЖ. Разрулим по шагам.
- Процесс и химия. Кислоты, в т.ч. HF — выбираем облицовку и столешницу из PP/керамики; органика и нагрев — нержавеющая сталь AISI 316 или эпоксидная плита; для агрессивных хлорсодержащих — избегаем обычной стали и дешевых порошковых покрытий.
- Аэродинамика и безопасность. Требуемая скорость у проема 0,4–0,5 м/с для активной химии, 0,3–0,4 м/с — для малотоксичных операций; подтверждение испытаниями по ГОСТ Р EN 14175. Ставьте сигнализатор потока и ограничитель подъема створки.
- Вентиляция здания. Проверяем, что сеть дает нужный расход и давление. Для нескольких шкафов — система VAV/каскад вентиляторов, чтобы не «задушить» тягу при одновременной работе.
- Электрика и сервисы. Розетки IP44 с УЗО, выводы газа/воды со стойкими уплотнениями, химстойкая мойка, защита от проливов (поддон не менее 10–20 л).
- Документы и испытания. Паспорт, руководство, декларации ТР ТС 004/2011, 020/2011, протоколы аэродинамики по ГОСТ Р EN 14175. На приемке — замер скоростей в сетке точек и дым-«смоук тест».
Если по-простому: сначала безопасность и химическая совместимость, затем эргономика и только потом «красота». И еще — планируете вытяжные шкафы лабораторные купить партиями, привяжите их к проекту вентиляции на ранней стадии, это экономит месяцы.
Часто это видно сразу: у добросовестного производителя есть матрица совместимости материалов и список допустимых режимов. Уточняйте это до договора.
Материалы, износостойкость и срок службы
Пятница, конец смены: на кромку пролилось чуть-чуть кислоты, а кто-то забыл протереть. Именно такие мелочи решают, выживет ли покрытие через год.
Рабочая плита и облицовка подбираются под реагенты и температуру. Эпоксидная столешница держит большинство кислот/щелочей и растворителей, не боится пролитой воды, но не дружит с HF и горячими металлами; HPL с химстойким слоем — бюджетно, для «легкой» химии без высоких температур; керамика (монолит/плитка) лучше всего переносит кислоты и нагрев, но тяжелая; полипропилен устойчив к кислотам и HF, легок, но ограничен по температуре (~80–100 °C) и чувствителен к ультрафиолету; нержавеющая сталь AISI 304/316 отлично подходит для органики и термических работ, при правильной вытяжке служит десятилетиями.
- Каркас и покрытие. Металлокаркас с эпоксиполиэфирной порошковой окраской 60–80 мкм; для агрессивных сред — двойная грунтовка и фурнитура из нержавейки.
- Стекла. Закаленное 6–8 мм или триплекс; край обработан, антиосколочная пленка — плюс к безопасности.
- Арматура. Краны с тефлоновыми уплотнениями, химстойкие шланги, сифоны PP/PVDF.
- Нагрузки. Несущая способность плиты обычно 150–200 кг равномерно; кромка с бортиком 10–20 мм — защита от проливов.
Срок службы промышленного шкафа — 10–15 лет при регламентном обслуживании. Важный момент: долговечность на 70% зависит не от материала, а от культуры эксплуатации — вытяжка включена до начала работ, створка не поднимается выше отметки, проливы убираются сразу, уплотнения меняют по графику.
Модульность, масштабирование и индивидуальное производство
Сегодня — один широкий шкаф в аналитике, через год — целый ряд для технологической. Хорошо, когда система растет без перекроя коммуникаций.
Модульные линейки закрывают ширины 900–2100 мм, меняются по глубине и высоте, настраиваются по сервисам (вода, газ, вакуум), оснащаются базовыми или химически стойкими тумбами. Можно поставить линейку «спина к спине» или в ряд с общим коллектором, предусмотреть общую вытяжную магистраль с балансировкой, а управление тягой отдать в BMS. В реальности это дает экономию воздуха на VAV до 30–50% без потери безопасности.
- Индивидуальные версии. Низкие потолки — уменьшаем высоту и делаем смещенный патрубок; большое оборудование — повышенная камера и усиленная плита; требуются окна с трех сторон — добавляем прозрачные панели, усиливаем стойки.
- Спецхимия. Для HF и сильных окислителей — полный PP/PVDF-лайнер и PP-канал; для ЛВЖ — удаленный вентилятор вне помещения, искробезопасные элементы, блокировки по ПУЭ и СП.
- Интеграция. Датчики потока, счетчики расхода воздуха, блоки аварийного отключения газов, сигнал на диспетчеризацию, VAV-клапаны с поддержанием скорости у проема.
За это и ценят «вытяжной шкаф от производителя»: можно собрать конфигурацию под конкретный процесс, а не подгонять процесс под мебель.
Цена, поставка, монтаж и сервис от производителя
Закупщику важны сроки и прозрачность. «Когда приедет? Кто смонтирует? Что в гарантии?» — нормальные вопросы, от ответов на них зависит запуск лаборатории.
Ориентиры по стоимости на российском рынке (без учета сложной вентиляции): базовый шкаф 1200 мм с эпоксидной столешницей — от 120–220 тыс. руб.; кислотостойкое исполнение PP/керамика — 180–350 тыс. руб.; расширенная автоматика, VAV, специсполнения — 400–800 тыс. руб. Диапазон широкий, потому что на цену сильно влияет материал, тип створки, вентилятор, автоматика и объем партии.
- Сроки. Типовые размеры — 2–4 недели; индивидуальные — 4–8 недель; монтаж и пусконаладка одного шкафа — 1 день, ряда — 2–3 дня.
- Поставка и монтаж. Доставка, занос, сборка, подключение к воздуховоду/коммуникациям, проверка герметичности и электро; желательно участие проектировщика вентиляции.
- Документы. Паспорт, руководство, декларации ТР ТС 004/2011 и 020/2011, протоколы испытаний по ГОСТ Р EN 14175, сертификаты материалов, гарантийный талон.
- Приемка. Замер скорости у проема, дымовой тест, проверка сигнализации и блокировок, обучение персонала.
- Сервис. Гарантия 12–36 месяцев, постгарантийная поддержка, регламент ТО раз в 6–12 месяцев; для рециркуляционных — регламент замены фильтров с журналом.
Если планируете централизованную закупку и хотите «требования к вытяжным шкафам» закрыть одним лотом, запросите у кандидатов типовые протоколы по EN 14175, матрицу совместимости материалов и пример акта ввода в эксплуатацию. Часто это видно сразу: у опытного производителя все готово, а монтажная бригада знает, как запустить систему в вашем здании без сюрпризов.
