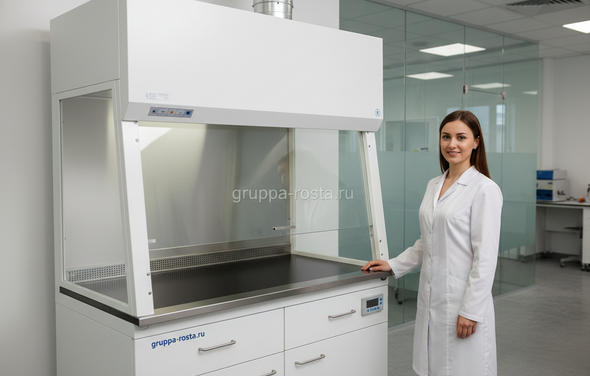

Что включает ГОСТ для вытяжных шкафов лаборатории
Инженер открывает сашетку с дымом и проводит струю у проема. Если поток втягивает без завихрений — рабочее место безопасно, люди защищены. Если дым «гуляет» по цеху — будет замечание на приемке, а дальше простои и риски.
ГОСТ для вытяжных шкафов — это не только размеры и толщина металла. Это набор четких критериев: устойчивость и прочность конструкции, стабильная аэродинамика при разной высоте подъемного экрана, освещенность и шум, электробезопасность, маркировка, требования к вентиляционным подключениям, а также порядок испытаний. Проще говоря, «ГОСТ вытяжной шкаф» — это рамка, в которой проверяются реальные вещи: держит ли шкаф 200 кг, тянет ли 0,5 м/с на рабочем проеме, не слепит ли лампа и не греется ли розетка. Сюда же попадает документация: паспорт, руководство, протоколы испытаний и гарантийные условия.
В реальности к ГОСТ подключаются и смежные нормы — строительные правила по вентиляции, санитарные нормативы по воздухообмену и требования к низковольтному оборудованию. Это важно учитывать на этапе ТЗ: «требования к лабораторному вытяжному шкафу» должны стыковаться с проектом ОВК, электросетями и планировкой самой лаборатории. Тогда на шеф-монтаже не придется изобретать переходники и искать допустимый статический напор «по месту».
Технические требования к конструкции и вентиляции
Сценарий из практики: поднимаете створку повыше — тяга падает, завихрение у стойки, запах в помещении. Значит, неверно рассчитан расход или нет компенсации притока. Чаще всего это видно сразу по показаниям крыльчатого анемометра и по дымовому тесту.
Ключевые параметры, которые должны быть выдержаны:
- Скорость подсоса воздуха через рабочий проем: 0,4–0,7 м/с при номинальной высоте поднятия экрана (обычно 400–500 мм). Для работ с высоколетучими и токсичными реагентами — ближе к 0,6–0,7 м/с.
- Расход воздуха: ориентировочно 600–1 200 м³/ч для шкафа шириной 1200 мм при 0,5 м/с; для 1500 мм — до 1 500 м³/ч. Реальное значение зависит от аэродинамики бэк- и сайд-бафлов.
- Равномерность потока по фронту: отклонение скорости по сетке измерений не более ±20% от среднего.
- Уровень шума на рабочем месте: не выше 60 дБА при номинальном режиме.
- Освещенность рабочей зоны: не менее 500 лк, без бликов на стекле экрана.
- Герметичность корпуса и соединений; отсутствие «подсосов» через сервисные вводы.
Важный момент: вентиляция шкафа — часть общей системы. Нужен устойчивый статический напор вентилятора (обычно 300–800 Па на шкаф с учетом сети), корректный диаметр и материал канала (PP, PVC, PVDF для химостойкости), обратные клапаны, а также компенсация притока помещения, чтобы не «высасывать» соседние комнаты. Для экономии энергии и стабильности потока закладывают VAV/constant volume клапаны и байпасные решетки.
По конструкции обязательно: поднятый экран с противовесом и фиксацией, ограничитель максимальной высоты, смотровое стекло из закаленного или триплекс-стекла, химостойкая столешница (HPL, керамика, PP, нерж. сталь 304/316), поддон/лоток для проливов не менее 3–5 л, сервисные выводы (вода, газ) с вентилями вне потока. Электрика — розетки с IP44 внутри и снаружи, УЗО 30 мА, доступ к шкафу автоматики. Для летучих растворителей — искробезопасный вентилятор и искрогасители.
Материалы, покрытия и стойкость к химии: сравнение
Классическая проверка — капля 37% HCl на столешницу. Если через 30 минут след белесый, покрытие не подходит под вашу химию. Если поверхность без следа — скорее всего, выбрали правильно.
Ниже — краткая «шпаргалка» по материалам внутренних облицовок и столешниц. Если по-простому: под кислоты — полипропилен или керамика, под органику — эпоксипорошок/нерж. сталь, под перхлороводород и радиоизотопы — специсполнения из AISI 316 с промывкой и отводом стоков.
| Материал | Химстойкость | Температура | Особенности/применение | Ориентир по цене |
| HPL (фенолформальдегидный компакт-пластик) | Кислоты/щелочи: средне-высокая; растворители: средняя | до 180 °C кратковременно | Универсальные работы, учебные лаборатории | $$ (бюджет-средний) |
| Сталь с эпоксипорошковым покрытием | Кислоты/щелочи: высокая; растворители: высокая | до 120–150 °C | Общая химия, органика, фарма | $$ (средний) |
| Нержавеющая сталь AISI 304/316 | Кислоты/щелочи: высокая; хлориды — 316 лучше | до 200 °C | Фарма, радиоизотопы, легко моется | $$$ (средний-высокий) |
| Полипропилен (PP) | Кислоты/щелочи: очень высокая; растворители: средняя | до 90–100 °C | Минеральные кислоты, коррозионные среды | $$$ (выше среднего) |
| Керамика/фарфор | Практически инертна | до 600 °C | Жаропрочные и агрессивные среды, кислотные проливы | $$$$ (высокий) |
Часто это видно сразу по заявленным протоколам химстойкости: просите список реагентов и время экспозиции. И не забывайте про остекление: фронтальная створка — закалённое или триплекс-стекло, боковые панели — химстойкий акрил или стекло, устойчивые к УФ.

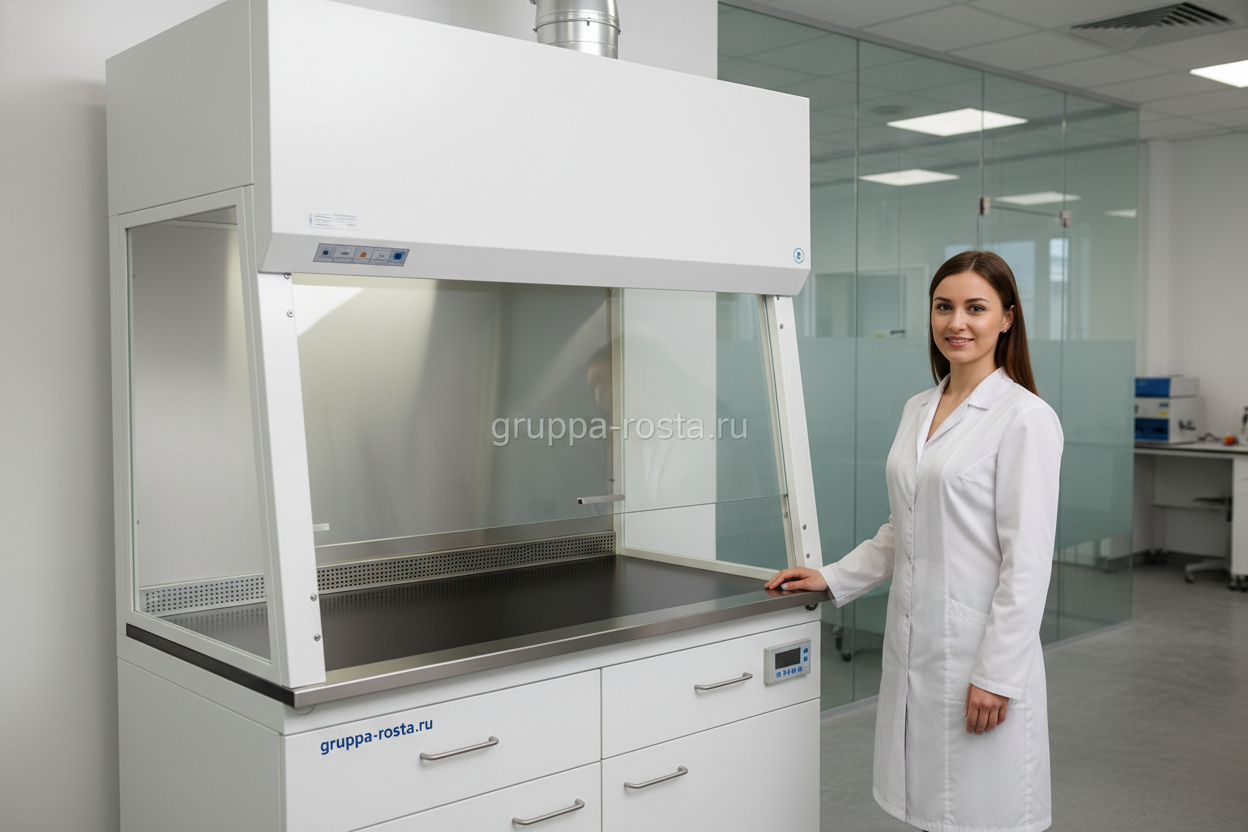

Как выбрать вытяжной шкаф: оценки, классы и типы
Один и тот же шкаф может отлично работать на титровании и провалиться на экстракции растворителями. Значит, начнем не с каталога, а с процесса.
- Опишите реагенты и операции: кислоты, щелочи, органика, порошки, нагрев, взрывоопасные пары.
- Определите тип: канальный (приточно-вытяжной) или рециркуляционный (с фильтрами уголь/HEPA) — второй годится для мобильных зон и там, где нет возможности тянуть воздуховод.
- Ширина: 900/1200/1500/1800 мм; высота подъема экрана и глубина рабочей зоны под стеклянную посуду и приборы.
- Материал внутренней облицовки и столешницы по химии и температуре (см. сравнение выше).
- Аэродинамика: наличие боковых и задних рассекающих панелей (бафлов), байпас, VAV/constant volume.
- Безопасность: искробезопасность для растворителей, отмывка и слив для перхлорной кислоты, свинцовые защиты для радиации.
- Документы: протоколы испытаний по удержанию дыма, скорости на «лице», итоговая декларация соответствия ГОСТ.
По типам: стандартный канальный — универсальный выбор для постоянных рабочих мест. Рециркуляционный — когда нельзя вывести канал, но обязательны картриджи с активированным углем под конкретные пары и, при работе с пылью/аэрозолями, HEPA H14. Есть проходные (walk-in) для габаритного оборудования, специсполнения под перхлорную кислоту с системой промывки воздуховодов, «радиохимия» на AISI 316 и взрывозащищённые версии.
Важно не забыть опции, без которых эксплуатация страдает: нижний шкаф для хранения реагентов с вентиляцией, мойка и поддон, дополнительные сервисные выводы, индикатор скорости/сигнализация по падению тяги. Небольшая переплата окупается безопасностью и стабильной работой.
Монтаж, испытания и приемка: чек-лист соответствия ГОСТ
День пусконаладки. Вытяжной подключен, экран ходит плавно, вентилятор набрал обороты — самое время включать измерители и оформлять протоколы.
- Осмотр: целостность стекол и покрытий, ровность установки (уровень), фиксация экрана, работа противовеса и стопоров.
- Подключение и герметичность воздуховода: материал канала химстойкий, стыки без подсосов, обратный клапан установлен.
- Балансировка расхода: достижение 0,4–0,7 м/с по сетке 6–12 точек на рабочем проеме; отклонение не более ±20%.
- Дымовой тест удержания: визуализация трассером (TiCl₄/дым) без выбросов через фронт/боковые щели при разных положениях экрана.
- Освещенность рабочей зоны: не менее 500 лк; проверка отсутствия бликов и строб-эффекта.
- Шум: замер на уровне головы оператора, целевой ≤60 дБА.
- Электрика: проверка УЗО 30 мА, заземления, IP розеток, маркировки; испытание аварийной сигнализации скорости.
- Сервисы: опрессовка воды/газа, герметичность вентилей, работа сифона и поддона проливов.
- Документация: паспорт, руководство, схема, протоколы заводских и пусконаладочных испытаний, гарантийный талон.
- Инструктаж персонала: безопасная высота работы экрана, запрет перегрузок и блокировок притока, регламент замены фильтров (для рециркуляционных).
Важный момент: зафиксируйте «номинальную» высоту экрана и расход в акте. Это избавит от споров при аттестации рабочих мест и последующих проверках.
Цены, гарантия и индивидуальное производство вытяжных шкафов
Запрос «а сколько стоит?» звучит первым. И правильно: бюджет надо считать вместе с вентиляцией, монтажом и сервисом.
| Сегмент | Комплектация | Диапазон, ₽ с НДС |
| Базовый | Ширина 1200 мм, сталь с эпоксипорошком, HPL столешница, без нижнего шкафа | 90 000–180 000 |
| Средний | 1200–1500 мм, расширенные сервисы, индикатор скорости, химстойкая внутренняя облицовка | 180 000–350 000 |
| Химостойкий/PP | Корпус/лайнер PP, повышенная стойкость к кислотам, вентканал PP/PVDF | 280 000–600 000 |
| Специсполнения | Walk-in, AISI 316, перхлорная кислота с промывкой, взрывозащита | 400 000–900 000+ |
На «вытяжной шкаф цена лаборатория» сильнее всего влияют: ширина и аэродинамика (расход/шум), материал столешницы и лайнера, тип вентилятора и автоматики (VAV), исполнение под химию, а также монтаж (высота, трасса, отверстия в перекрытиях). Срок изготовления — обычно 2–6 недель; под специсполения — дольше из‑за комплектующих.
Гарантия у ответственных производителей — 12–36 месяцев. Включает выезд по дефектам, поставку стекол/фурнитуры, иногда — первый регламентный замер скорости. Индивидуальное производство под ТЗ — нормальная практика: меняют ширину, добавляют сервисные вводы, проектируют каналы, подбирают вентилятор по вашему статическому напору.
Если нужно «вытяжной шкаф для лаборатории купить» без риска, просите расчет по вашему процессу, чертеж с привязками и перечень испытаний. Так вы получите не просто короб с стеклом, а рабочее место, которое пройдет приемку и спокойно отработает смену.
