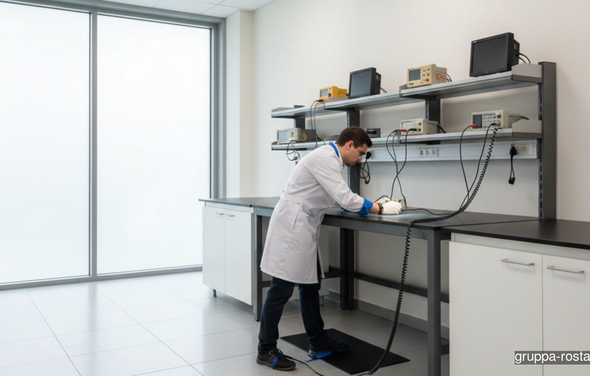

ESD стол: как выбрать антистатический стол для лаборатории

При проектировании современной лаборатории, работающей с чувствительной электроникой, микросхемами или высокоточными измерительными приборами, вопрос оснащения рабочего места перестает быть чисто мебельным. Ошибка в выборе поверхности может привести к накоплению статического заряда, который при разряде способен мгновенно вывести из строя дорогостоящие компоненты. Именно поэтому выбор лабораторного стола с защитой от электростатического разряда (ESD) требует глубокого понимания технических стандартов и физических свойств материалов.

Многие ошибочно полагают, что достаточно просто накрыть обычный стол специальной пленкой. Однако полноценный антистатический стол для лаборатории представляет собой сложную систему, где столешница, каркас и система заземления работают как единое целое. Если цепь прерывается на любом этапе, защита становится номинальной, а риск повреждения оборудования остается высоким. В этой статье мы разберем, на какие параметры смотреть в первую очередь, чтобы ваше вложение оправдало себя с точки зрения безопасности и долговечности.

Важно понимать, что требования к ESD-мебели существенно различаются в зависимости от отрасли. В промышленном производстве микроэлектроники акцент делается на непрерывности заземления, в то время как в медицинских или учебных лабораториях на первый план выходят гигиенические аспекты и простота эксплуатации. Мы подготовили подробный разбор, который поможет вам сориентироваться в нормативной базе и технических нюансах.

Какие стандарты защиты ESD необходимо соблюдать

Фундаментом для любого специалиста, планирующего купить ESD стол, является знание действующих государственных стандартов. В России и странах, использующих систему ГОСТ, ключевым документом является ГОСТ IEC 61340-5-1-2019. Этот стандарт выступает базовым регламентом, определяющим общие принципы защиты электронных компонентов от электростатического разряда. Он описывает, как именно должен быть организован процесс, чтобы минимизировать риски повреждения чувствительных изделий.

Однако одного базового стандарта недостаточно для полной организации рабочего пространства. Для комплексного подхода необходимо опираться на ГОСТ IEC 61340-5-2-2021. Если первый документ говорит о том, "что" нужно защищать, то второй регламентирует, "как" это делать на конкретных рабочих местах. Он устанавливает требования к организации зон, расположению оборудования и, что самое важное, к свойствам поверхностей, на которых ведется работа. Соблюдение этих двух стандартов в связке гарантирует, что ваша лаборатория будет соответствовать международным протоколам безопасности.

Дополнительным важным звеном является ГОСТ Р 53734.5.6-2021. Этот норматив фокусируется непосредственно на антистатических свойствах рабочих поверхностей и самого ESD-оборудования. Он дает четкие критерии того, какой должна быть проводимость материала столешницы. Без соблюдения этого стандарта невозможно подтвердить, что выбранный стол действительно является антистатическим, а не просто имитирует такие свойства внешним видом.

При выборе мебели стоит учитывать, что требования к ESD мебели постоянно эволюционируют. Переход к новым редакциям стандартов 2019 и 2021 годов означает, что старое оборудование, произведенное по устаревшим регламентам, может не обеспечивать необходимый уровень защиты. При заказе оборудования всегда запрашивайте у производителя подтверждение соответствия именно актуальным версиям ГОСТ IEC, так как это единственный способ юридически и технически обосновать безопасность вашего рабочего места.

Основные технические характеристики антистатических столов

Техническое совершенство антистатического стола определяется не его внешним видом, а физическими параметрами материалов. Первым и важнейшим параметром является поверхностное сопротивление. В отличие от обычных столов, ESD-стол должен обладать контролируемым уровнем проводимости. Если материал будет слишком диэлектрическим, заряд будет накапливаться на поверхности, создавая угрозу разряда. Если же он будет слишком проводящим, возникнет риск слишком быстрого сброса потенциала, что также нежелательно в некоторых сценариях.

Конструкция стола также играет критическую роль. В качественном антистатическом столе столешница не просто лежит на каркасе, она интегрирована в систему заземления. Это означает, что под столешницей или внутри ее слоев предусмотрены контактные площадки или медные сетки, которые соединяются с общим контуром заземления лаборатории. Если вы решите купить ESD стол, обязательно уточните, предусмотрено ли в его конструкции штатное место для подключения заземляющего провода и как реализована передача заряда от поверхности к каркасу.

Материал покрытия столешницы должен быть химически стойким. В лабораторных условиях столы часто подвергаются воздействию спиртов, кислот и других реагентов. Антистатический слой не должен деградировать под воздействием химии, иначе его сопротивление изменится, и стол потеряет свои защитные свойства. Часто для этого используют специализированные HPL-панели или полимерные композиты с добавлением токопроводящих наполнителей, распределенных по всей толщине материала.

Также стоит обратить внимание на тип конструкции каркаса. Для тяжелого оборудования предпочтительны металлические столы с порошковым покрытием, которое само по себе должно быть антистатическим или иметь возможность заземления. В медицинских лабораториях часто выбирают столы с бесшовными покрытиями, чтобы исключить скопление пыли и бактерий в стыках, что объединяет требования ESD и санитарной безопасности.

Как выбрать высоту столешницы под тип работы

Эргономика рабочего места напрямую влияет на продуктивность сотрудника и точность проводимых манипуляций. Ошибка в высоте стола ведет к быстрой утомляемости, нарушению осанки и, как следствие, к росту числа ошибок в экспериментах. При подборе высоты важно четко разделить сценарии использования оборудования.

Для классической работы сидя, которая характерна для большинства операторов сборочных линий или аналитиков, стандартная высота столешницы составляет 720-750 мм. Это позволяет расположить руки под комфортным углом и обеспечить правильное положение спины. Если же планируется использование лабораторных стульев с регулировкой, можно ориентироваться на более широкие диапазоны, но базовый ориентир должен оставаться в этих пределах.

Если специфика работ подразумевает постоянное перемещение сотрудника или выполнение манипуляций стоя (например, при работе с крупногабаритными приборами или в потоковых процессах), необходимо выбирать столы высотой 850-900 мм. Работа стоя требует иного подхода к организации пространства: под столом должно быть достаточно свободного места для ног, а освещение должно быть направленным, чтобы не создавать теней от рук оператора.

Существуют также специализированные решения. Например, в некоторых лабораториях используются столы с фиксированной высотой 640, 700 или 760 мм для специфических задач, таких как работа за низкими микроскопами или использование специализированного лабораторного оборудования. При выборе лабораторного стола всегда учитывайте, какое именно оборудование будет на нем стоять. Если прибор имеет высокую ножку, стандартная высота стола может оказаться неудобной для обзора экрана или окуляров.

Рекомендуется использовать следующий алгоритм при выборе высоты:

1. Определите основной режим работы (сидя или стоя).
2. Замерьте высоту оборудования, которое будет стоять на столе.
3. Учтите высоту кресла или стула, который будет использоваться.
4. Проверьте, достаточно ли места для ног под столешницей при выбранной высоте.

Какую нагрузку должен выдерживать лабораторный стол

Нагрузочная способность стола часто недооценивается при планировании закупок. В лабораториях редко стоят только легкие приборы. Часто на рабочем месте соседствуют тяжелые осциллографы, блоки питания, микроскопы, а иногда и целые системы стабилизации напряжения. Поэтому антистатический стол для лаборатории должен обладать повышенным запасом прочности.

Нормативная распределенная нагрузка для стандартного лабораторного стола должна составлять не менее 200 кг. Это базовый показатель, который гарантирует, что столешница не прогнется под весом оборудования и не приведет к деформации всей конструкции. Прогиб столешницы недопустим, так как это может нарушить работу высокоточных оптических приборов или привести к смещению компонентов в процессе сборки.

Отдельно стоит рассмотреть вопрос статического давления. Согласно ГОСТ 28948-91, столы определенных типов (видов 1 и 3) должны выдерживать статическое давление не менее 4500 Па. Это критически важно для столов, на которых могут располагаться тяжелые прессы, весы или другие устройства, создающие точечное давление на поверхность. Если ваш рабочий процесс подразумевает использование оборудования с массивными опорами, выбирайте столы с усиленным каркасом.

При выборе стоит различать распределенную нагрузку (вес, разложенный по всей площади) и точечную нагрузку (вес одного тяжелого прибора в одной точке). Хороший производитель всегда предоставляет оба этих значения. Если вы планируете ставить на стол тяжелый микроскоп или станок, убедитесь, что конструкция каркаса рассчитана на такие локальные усилия, иначе со временем появятся люфты в соединениях, что сделает работу с точными приборами невозможной.

Нормы размещения рабочих мест согласно СП

Организация лабораторного пространства регулируется не только техническими стандартами ESD, но и строительными нормами. Важно соблюдать требования СП 2.1.3678-20, который устанавливает правила для помещений, оборудования и вентиляции медицинских и лабораторных организаций. Этот документ действует до 01.01.2027, поэтому при проектировании нужно опираться именно на него.

Одним из ключевых требований является пространственная организация. Согласно СП 2.1.3678-20, минимальная площадь, выделяемая под одно рабочее место в лаборатории, должна составлять не менее 6 м². Это пространство необходимо не только для размещения самого стола, но и для обеспечения безопасных проходов, возможности эвакуации и беспрепятственного доступа к коммуникациям. Слишком плотная расстановка столов может не только нарушить нормы, но и создать помехи для работы систем заземления и вентиляции.

Второй критический аспект, это микроклимат. Нормативы предписывают кратность воздухообмена в лабораториях на уровне не менее 3 раз в час. Это необходимо для удаления паров реагентов, пыли и обеспечения стабильной температуры. При выборе ESD-мебели важно учитывать, чтобы она не препятствовала нормальной циркуляции воздуха. Например, громоздкие закрытые шкафы или слишком высокие столы в узких проходах могут создавать застойные зоны, что недопустимо в условиях лаборатории.

Также следует учитывать требования к освещению и расположению розеток. Рабочее место должно быть организовано так, чтобы провода от оборудования не пересекались с путями перемещения персонала и не создавали риска зацепления. В контексте ESD это особенно важно: хаотично разбросанные провода могут стать источником статического электричества или помех при заземлении.

Как проверить антистатические свойства рабочей поверхности

Купить оборудование, это только половина дела. После установки стола необходимо убедиться, что он действительно выполняет свои функции. Проверка антистатических свойств не должна быть формальностью, так как от нее зависит сохранность ваших активов. Существует несколько способов контроля, от простых до профессиональных.

Первый способ, использование мультиметра с функцией измерения сопротивления высокого диапазона. С помощью двух щупов (один из которых заземлен) измеряется сопротивление между рабочей поверхностью и точкой заземления. Значения должны находиться в строго определенном диапазоне, установленном ГОСТ Р 53734.5.6-20. Если сопротивление слишком высокое, значит, антистатический слой поврежден или заземление не работает. Если слишком низкое, поверхность может быть избыточно проводящей.

Второй, более наглядный метод, использование электростатического вольтметра (или датчика статического поля). Этот прибор позволяет измерить напряжение, возникающее на поверхности стола при трении или контакте. В идеальной ESD-зоне напряжение должно быть минимальным. Если прибор показывает высокие значения вольт, значит, стол не справляется с отводом заряда, и работать в такой зоне опасно.

Ниже приведена таблица, помогающая быстро оценить состояние рабочей зоны:

Рекомендуется проводить такие проверки не реже одного раза в квартал или после проведения генеральных уборок с использованием агрессивных чистящих средств. Помните, что использование неподходящей химии для протирки стола может "забить" поры антистатического покрытия, что приведет к резкому росту сопротивления.

Требования СанПиН к оборудованию в лабораториях

Помимо технических и строительных норм, лабораторное оборудование должно соответствовать гигиеническим требованиям. Основным документом здесь является СанПиН 1.2.3685-21. Этот норматив устанавливает требования к физическим факторам, которые могут влиять на здоровье персонала. Важно отметить, что в документации упоминается новая редакция этого СанПиН, которая вступает в полную силу с 1 марта 2026 года, что требует от проектировщиков закладывать определенный запас по качеству материалов уже сегодня.

Согласно СанПиН 2.1.3684-21, который регулирует эксплуатацию помещений, мебель в лабораториях должна быть изготовлена из материалов, устойчивых к дезинфекции. Это означает, что поверхность антистатического стола должна выдерживать регулярную обработку дезинфицирующими растворами без изменения своих химических и физических свойств. Если антистатический слой начнет разрушаться от спиртовой салфетки, стол перестанет быть безопасным как с точки зрения электростатики, так и с точки зрения гигиены.

Важным аспектом является отсутствие токсичных выделений от материалов стола. В закрытых лабораторных помещениях с ограниченным воздухообменом любые летучие органические соединения (ЛОС) от дешевых пластиков или клеев могут накапливаться в концентрациях, превышающих нормы. Поэтому при выборе лабораторного стола важно отдавать предпочтение сертифицированным материалам, прошедшим испытания на экологическую безопасность.

Подводя итог, можно выделить основные шаги при оснащении лаборатории ESD-мебелью:

1. Изучите специфику ваших задач (медицина, производство, обучение) для определения приоритетных стандартов.
2. Проверьте соответствие предлагаемой мебели ГОСТ IEC 61340-5-1-2019 и ГОСТ IEC 61340-5-2-2021.
3. Определите требуемую нагрузку и высоту столешницы исходя из веса оборудования и эргономики.
4. Убедитесь, что материалы столешницы соответствуют требованиям СанПиН по химической стойкости и гигиене.
5. После установки проведите контрольные замеры сопротивления и статического потенциала.

Грамотный подход к выбору антистатического оборудования, это не только соблюдение бюрократических формальностей, но и создание надежной среды для вашей работы, где риск случайной поломки дорогостоящего оборудования сведен к минимуму.
