Санкт-Петербург любит точность: старые здания, плотная застройка, строгие службы надзора. Поэтому лаборатории здесь удобнее собирать в цифре — через BIM — а уже потом монтировать мебель и коммуникации. Ниже — практическое руководство: как пройти путь от модели до ввода, какую мебель закладывать и на какие нормы опираться.
BIM проектирование лаборатории: этапы и сроки
Утро, координационная сессия. На экране — план этажа, вокруг вытяжных шкафов пляшут маркеры коллизий: где-то задевает воздуховод, где-то не сходится высота столешницы и траектория окна вытяжного шкафа. В реальности именно здесь экономятся недели монтажа.
Этапы BIM проектирования лаборатории в Петербурге обычно выглядят так: предпроектный аудит (ТЗ, зоны, классы чистоты, медиа), обмеры и/или лазерное сканирование, концепт-модель помещений с расстановкой модулей мебели, MEP-модель (вентиляция, ВК, ЭС, газы), координация (clash detection), детализация семейств мебели и узлов, выпуск чертежей/спецификаций, 4D/5D-планирование. Если по-простому — сначала фиксируем, что и где стоит, потом убеждаемся, что это реально подключить и безопасно эксплуатировать.
- Модель: IFC4/IFC2x3 + нативные семьи (Revit/ArchiCAD), LOD 200–350 для мебели; критичные узлы — до LOD 400.
- Медиа-коннекторы у семейств мебели: вода (DN15), канализация (50), электрика (розетки 230 В/16 А, 400 В при необходимости), газы (Ar/O2/N2, вакуум), вытяжка (диаметр и высота присоединения).
- Проходы: 1200 мм основные, 900 мм второстепенные; сервисная зона за мебелью — от 800 мм при наличии коммуникаций.
- 4D/5D: привязка сроков и стоимости к элементам — полезно для поставки модулями и «чистого» монтажа.
Сроки по практике СПб: предпроект и концепт — 1–2 недели, рабочая BIM-модель с мебелью и MEP — 3–6 недель (в зависимости от этажности/насыщенности), координация и согласования — 1–3 недели, документация на закуп и монтаж — 1 неделя. В старом фонде добавьте время на обследование перекрытий и трасс: часто это видно сразу по «небинарным» потолкам и шахтам.
Как выбрать лабораторную мебель по BIM-модели
Менеджер прокручивает 3D и ловит взглядом простую вещь: вытяжной шкаф открывается, а над ним — балка. Кинематику створки в модели никто не проверил. Хорошо, что заметили до закупки.

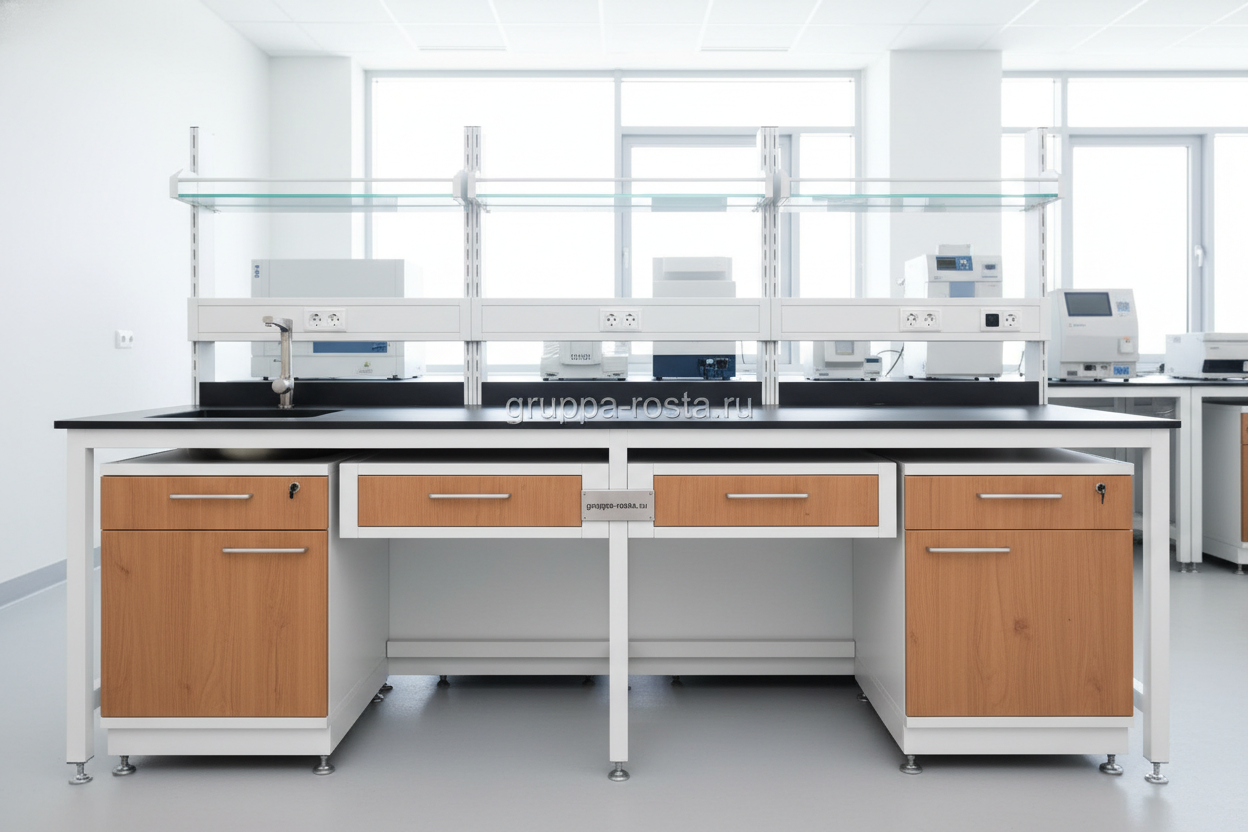

Выбор начинается со сценариев: где мокрая химия, где приборка, где микробиология. Дальше фильтр по свойствам. Для зон кислот — столешницы на основе эпоксидной смолы или керамогранит, для органики — HPL compact с повышенной стойкостью, для агрессивных паров — полипропиленовые мойки и вытяжные шкафы из PP. Каркасы — стальные, порошковая окраска с химстойким покрытием; для коррозионных сред — нерж. AISI 304/316. Важный момент: семейство в модели должно содержать не только геометрию, но и допустимую нагрузку, материал, точки подключения и правила зазоров.
- Габариты и зазоры: проверяйте просветы под вытяжными шкафами и навесными сушилками стекла; передняя зона — не менее 1000–1200 мм для безопасной работы.
- Высоты: 900 мм — стоячие посты; 750 мм — сидячие. Колени не должны упираться: свободная ниша 600 мм в глубину, 700–720 мм в высоту.
- Нагрузки: выкатные модули — не менее 30–45 кг на направляющую; полки надстолий — 40 кг/пог. м.
- Коммуникации: выносы розеток и газовых кранов синхронизируйте с семействами; избегайте «розетки за выдвижным ящиком».
Если задача — лабораторная мебель купить Санкт-Петербург без сюрпризов, дайте поставщику выгрузку спецификации из модели и лист коллизий. Это снижает риск несовместимости и удешевляет монтаж.
Требования, ГОСТы и нормативы для лабораторной мебели
Инженер по качеству приходит с чек-листом: радиусы кромок, устойчивость к кислотам, заземление, маркировка газовых кранов. Бумага терпит всё, но в реальности спрашивают документы и протоколы испытаний.
База нормативов, на которые опираются приемка и проектирование:
- ГОСТ EN 13150-2011 — столы лабораторные: размеры, требования безопасности и испытания.
- ГОСТ EN 14727-2012 — корпусная лабораторная мебель и шкафы для хранения.
- ГОСТ Р EN 14175 (серия) — вытяжные шкафы лабораторные: безопасность и методы испытаний.
- ГОСТ 16371-2014 — мебель. Общие технические условия (применяется как общий базовый стандарт).
- СП 60.13330 (актуал. редакция) — отопление, вентиляция и кондиционирование; требования к кратности воздухообмена в лабораториях и подключению шкафов.
- СП 30.13330 — внутренний водопровод и канализация; СП 62.13330 — газораспределительные системы.
- ПУЭ (7 изд.) — электрика рабочих мест, заземление; ТР ТС 010/2011 — безопасность машин и оборудования.
- СанПиН 1.2.3685-21 — общие гигиенические требования; локальные отраслевые регламенты по биобезопасности.
Из обязательного: паспорта изделий, протоколы химстойкости поверхности (по ГОСТ EN 13150/14727, методика A–D для кислот/щелочей/растворителей), декларации соответствия ТР ТС, инструкции по монтажу и эксплуатации, схемы заземления/присоединения. По формальным формулировкам «ГОСТ лабораторная мебель требования» — смотрите в первую очередь EN 13150/14727 и локальные СП: именно их проверяют на приемке.
Числовые ориентиры для мебели: радиус кромок от 2 мм на контактных участках, устойчивость к проливу 37% HCl и 40% NaOH не менее 16 часов без видимых изменений, стойкость к этанолу/ацетону — без помутнения и набухания. Для вытяжных шкафов контроль лобовой скорости 0,5 м/с ±10% при открытии створки до расчетной высоты и акустика ниже 55 дБА на рабочем месте.
Материалы и сравнение: столешницы, каркасы, фасады
Капля азотной на столешницу — и становится ясно, стоило ли экономить. Следы остаются навсегда, если материал не тот.
Ниже — практичное сравнение популярных решений. Столешницы для лаборатории цена колеблется сильнее всего: материал и химическая группа определяют бюджет и ресурс. Важный момент: смотрим не только «химстойкость по таблице», но и термоудар, ремонтопригодность и массу (влияет на доставку и перекрытия).
| Материал | Хим. стойкость | Температура, °C | Удары/царапины | Ремонт | Типичные зоны | Относительная цена |
|---|---|---|---|---|---|---|
| HPL compact (12–16 мм) | Высокая к большинству реактивов, слабее к окислителям | до 160 кратковременно | Хорошая, царапается умеренно | Полировка/замена участка | Органика, приборка | низкая–средняя |
| Эпоксидная смола (20–32 мм) | Очень высокая, включая кислоты/щелочи | до 200–240 | Хорошая, удар держит | Локальная шлифовка ограниченно | Мокрая химия, кислотные посты | средняя–высокая |
| Керамогранит/стеклокерамика | Отличная, не боится окислителей | до 300+ (без термоударов) | Твёрдая, но хрупкие кромки | Практически не ремонтируется | Агрессивные среды, горячие работы | высокая |
| Нерж. сталь AISI 304/316 | Хорошая, 316 — лучше к хлоридам | до 300 | Пластичная, но видны царапины | Шлифуется | Микробиология, моечные | средняя |
| Полипропилен (PP) | Отличная к кислотам/щелочам, ограничена к органике | до 90–100 | Мягкий, боится царапин | Сварка/замена | Кислотные моечные, вытяжные | средняя–высокая |
Каркасы: сталь 1,2–1,5 мм с порошковой окраской (степень химстойкости покрытия оговорите в ТЗ), алюминиевый профиль — для «чистых» помещений и уменьшения массы, нержавейка — во влажных зонах. Фасады — HPL/порошковая сталь/PP; петли и направляющие выбирайте с химстойкими смазками и ресурсом от 50 000 циклов. Для надстольных модулей — полки минимум 6–8 мм стекло/HP L, с бортом-каплеуловителем 3–5 мм.
Ориентировочно по рынку СПб (без НДС): HPL compact — 12–18 тыс. ₽/м², эпоксид — 22–38 тыс. ₽/м², керамогранит — 20–35 тыс. ₽/м², нерж. сталь — 18–28 тыс. ₽/м², PP — 24–36 тыс. ₽/м². Итог «столешницы для лаборатории цена» зависит от вырезов под мойки/бортиков, доставки на этаж и отбора партии.
Эргономика, безопасность и химическая устойчивость
Лаборант проводит за микроскопом по шесть часов. Если стол ниже нормы, к вечеру ноет спина, а ошибка пипетирования растёт.
Эргономика в цифрах: рабочая поверхность 750 мм (сидя) или 900 мм (стоя), глубина 600–750 мм, подколенная высота 700–720 мм, ширина на рабочее место от 900 мм. Кресло — регулировка 450–650 мм, подлокотники не мешают подкату. Освещённость на столе 750–1000 лк, общий свет — не ниже 500 лк, блёсткость исключаем матовыми поверхностями. Если по-простому — человек должен сидеть ровно, видеть зону опыта без наклона и доставать до крана/электрики без перетягивания корпуса.
- Безопасность: лобовая скорость у вытяжного шкафа 0,5 м/с ±10%, сигнализация потока, аварийная остановка.
- Душ/глазная ванночка — доступ за 10 секунд из любой точки, расстояние до 6 м.
- Электрика IP44 в «мокрых» зонах, обязательное уравнивание потенциалов и маркировка розеток.
- Поверхности — немигрирующие, легкоочищаемые, радиусы кромок на контакте с персоналом от 2 мм.
Химическая устойчивость подбирается под ваш «портфель реактивов». Кислоты (H2SO4 96%, HNO3 65%) — эпоксид/керамогранит/PP; щёлочи (NaOH 40%) — эпоксид/HPL/PP; органика (ацетон, толуол) — эпоксид/керамогранит/нерж. сталь, но избегаем PP. Важный момент: проверяйте не только листы «стойко/нестойко», а протоколы испытаний изготовителя мебели именно для выбранных материалов.
Стоимость, логистика, монтаж и типичные ошибки
Грузовой лифт обещали «широкий», а по факту дверь 800 мм — столешница 2400×750 не проходит. Знакомо? В Петербурге такие мелочи съедают сроки.
Ценообразование прозрачнее через модель: модули 600/900/1200 мм — от 35 до 75 тыс. ₽ за единицу (в зависимости от фасадов/направляющих), вытяжные шкафы — 250–500 тыс. ₽, тумбы под приборы с виброгасящими опорами — плюс 20–40%. Транспорт по городу — 1–3 дня в окно доставки; в исторических зданиях закладывайте подъёмника/такелаж. Монтаж бригады 2–4 человека: 3–10 рабочих дней на лабораторию 60–120 м², с подключением воды/канализации/электрики и пуском вытяжек.
- Проверьте маршруты заноса: двери, лифты, лестницы; при необходимости разбивайте поставку на секции и столешницы с домонтажом на месте.
- Ровность пола: допуск не хуже 5 мм на 2 м, иначе получите «лесенку» столешниц и перекос дверей.
- Узлы подключения: высоты выводов сверяются с семействами мебели; в реальности часто забывают о сифонах и «бортах».
- Вентиляция под шкафы: отдельные ветки, шумоглушители, питание аварийной сети — не оставляйте «на общую вытяжку».
- Материал/среда: PP рядом с органикой, HPL под перхлорат — типичные ошибки выбора.
Чтобы лабораторная мебель купить Санкт-Петербург без доработок на объекте, фиксируйте в договоре: состав и артикулы по BIM-спецификации, «ГОСТ лабораторная мебель требования» (перечень применимых стандартов), график поставки по зонам, контрольную сборку узлов, пуско-наладку вытяжных шкафов с протоколами. И да — всегда держите резерв 5–10% по срокам для объектов со сложной логистикой центра.
